便携款立体四子棋塑料桌游结构设计

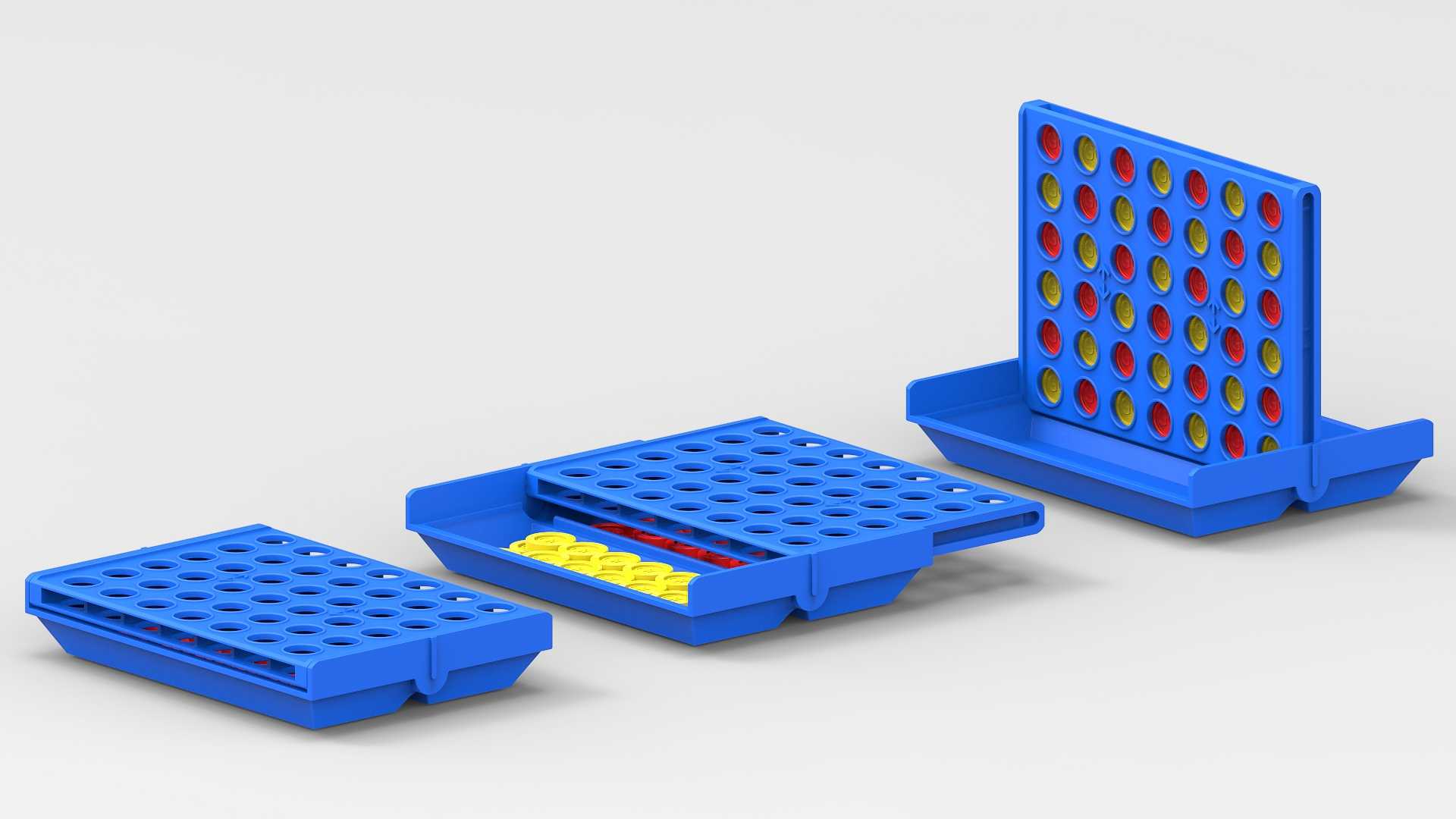

　　这款立体四子棋采用全塑料材质设计，整体为6行7列的经典对战棋盘结构，配套可拆分的收纳底座，兼顾游玩实用性与便携收纳需求。从实际应用场景来看，这类棋具既可以作为家庭亲子互动的休闲益智道具，也能作为桌面休闲玩具放置在办公休息区、青少年活动场所，适配不同年龄段用户的短时休闲对战需求，相比平面棋类更具空间策略性，游玩过程中能锻炼参与者的空间逻辑判断能力。

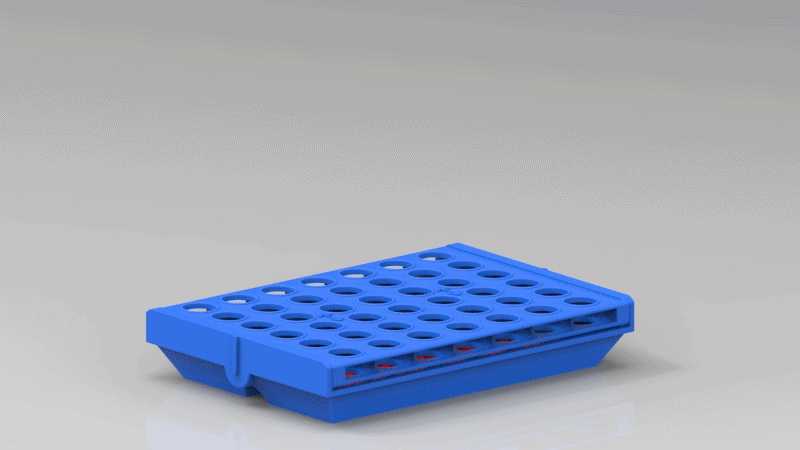

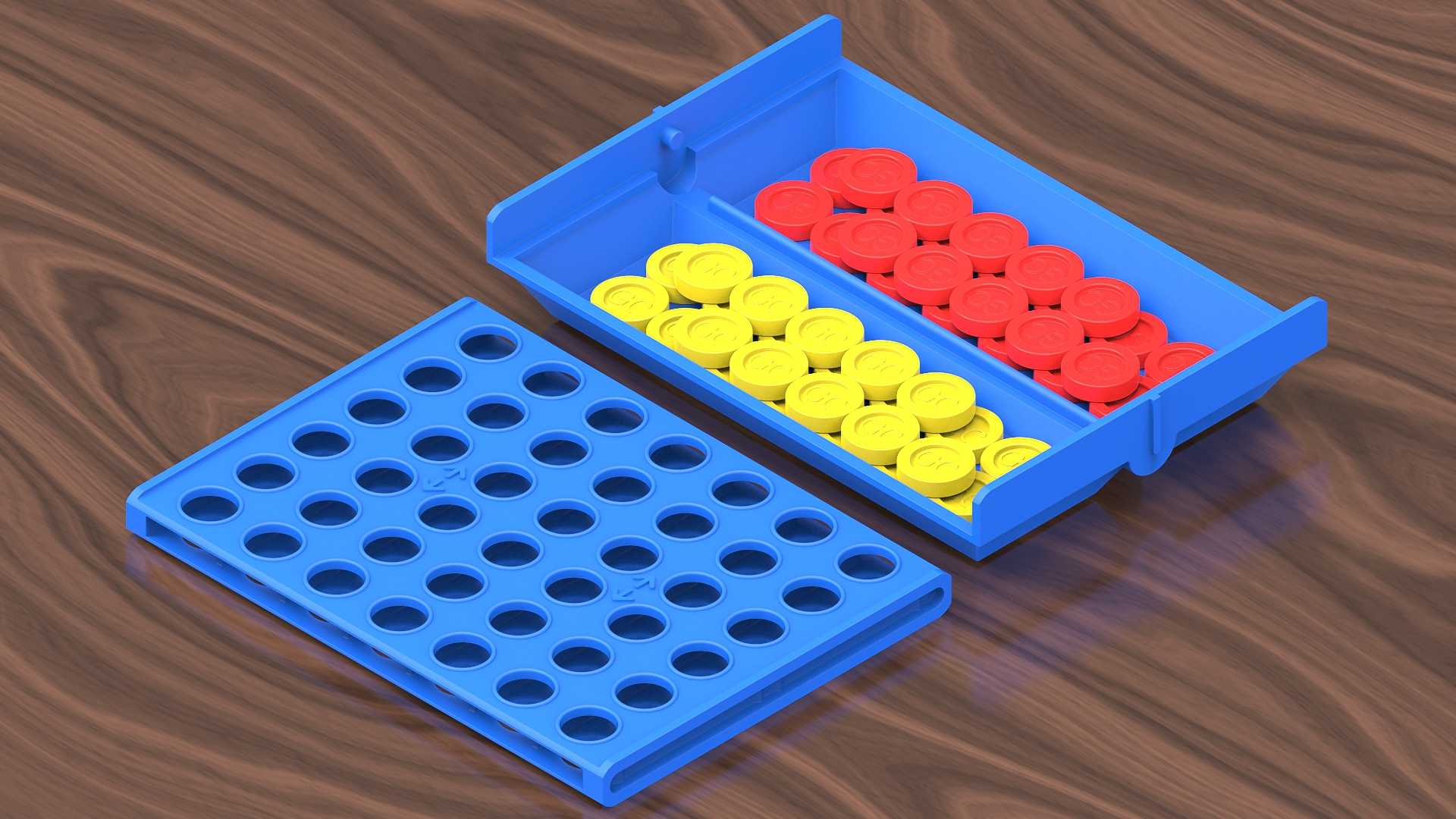

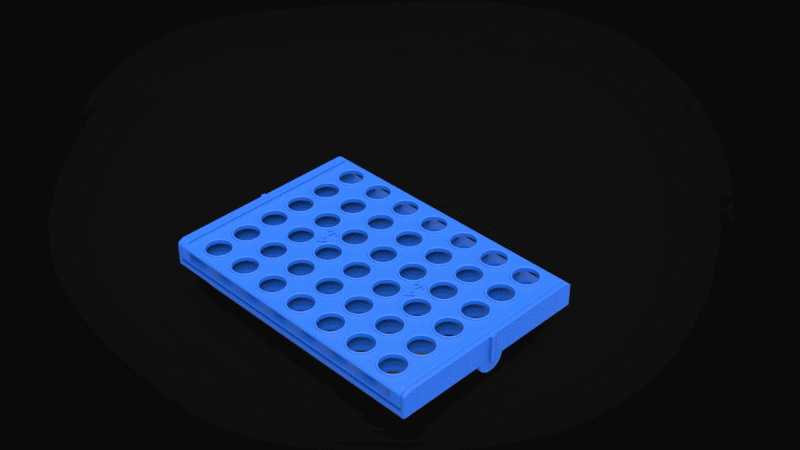

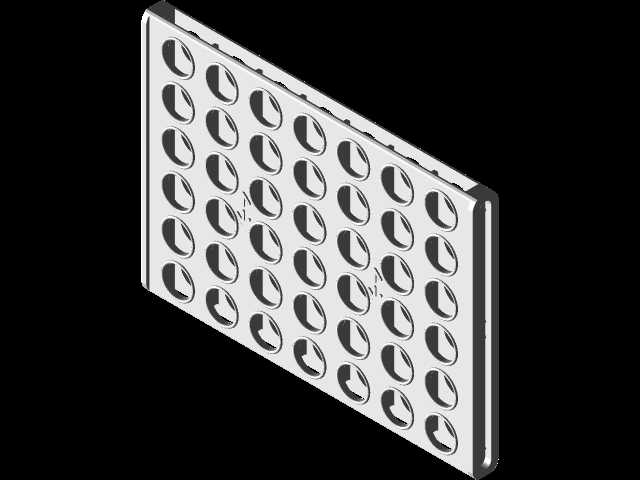

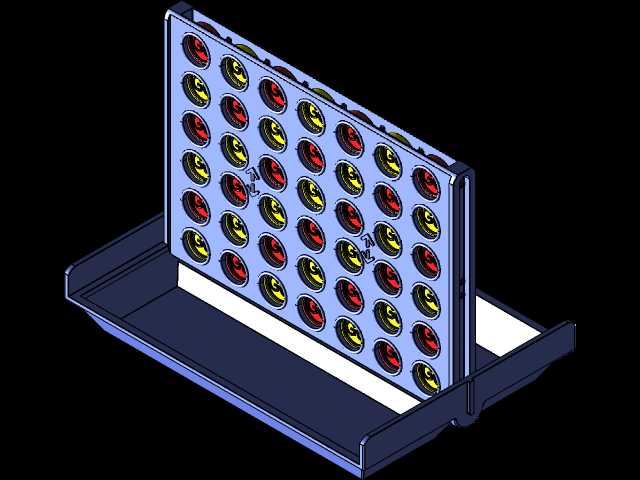

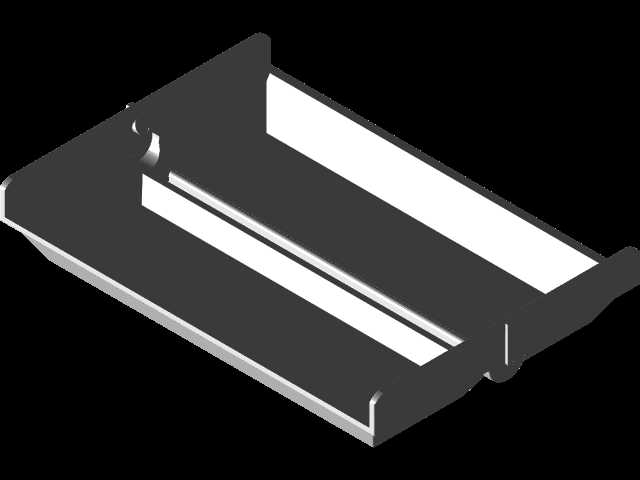

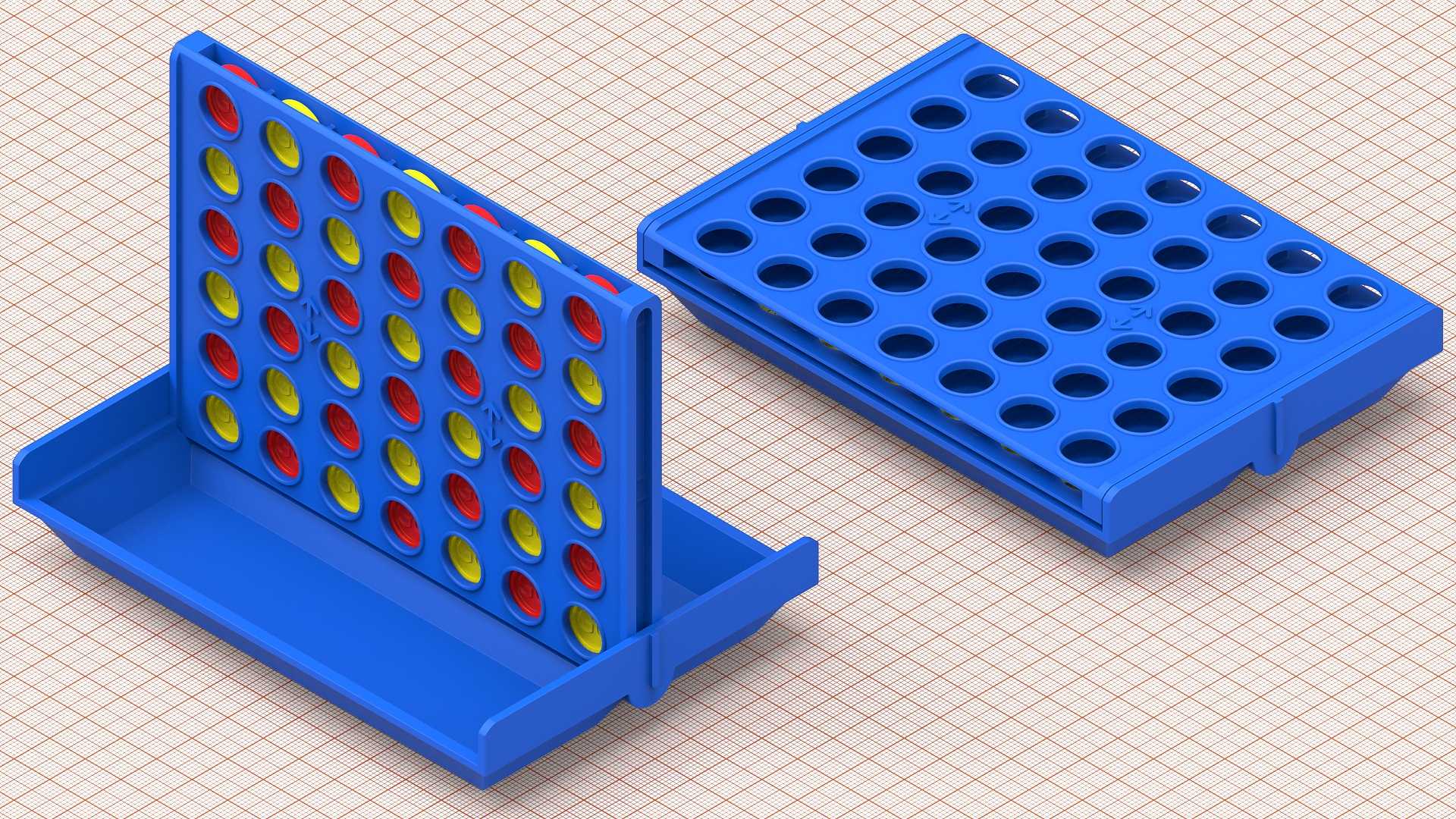

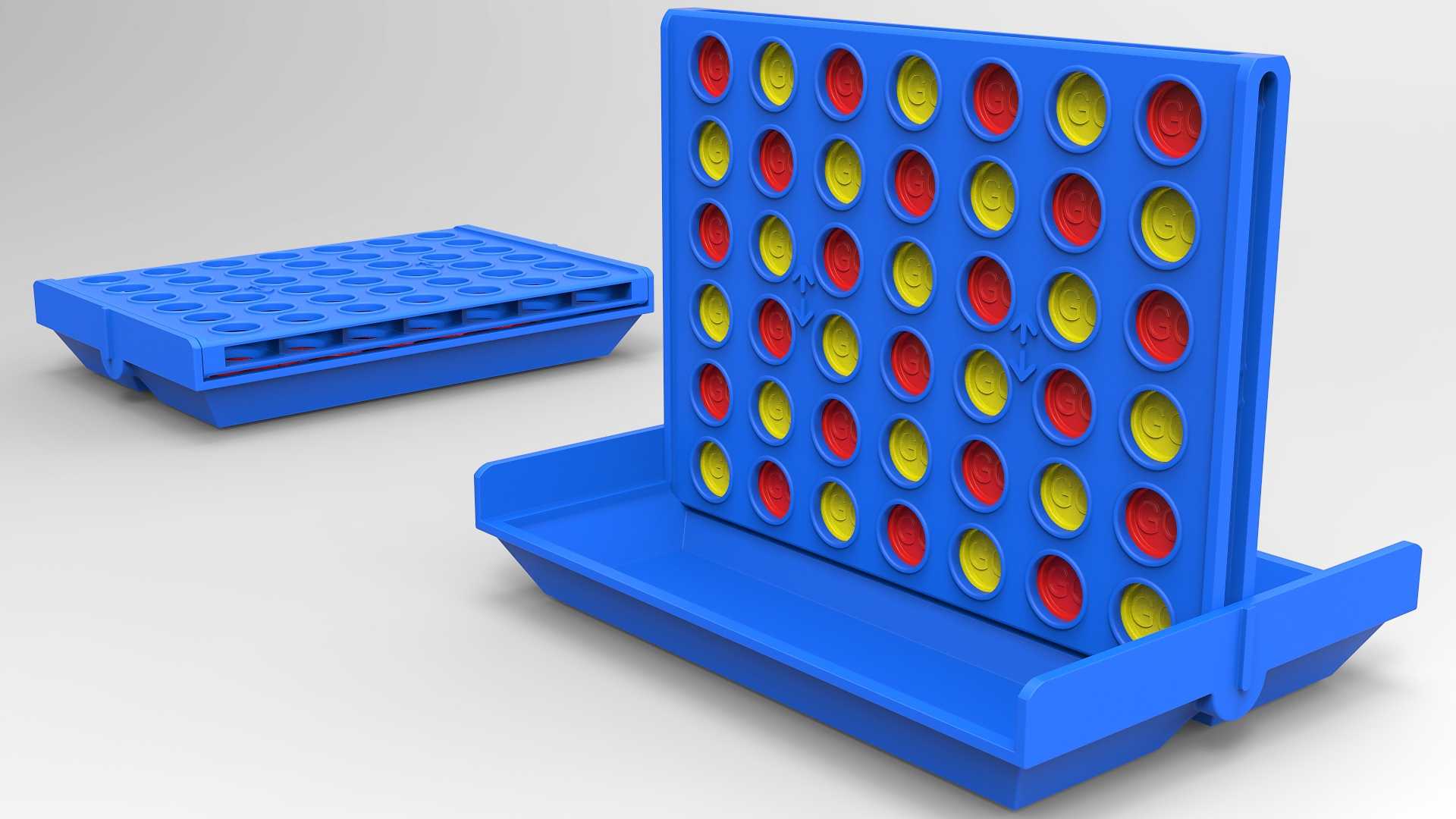

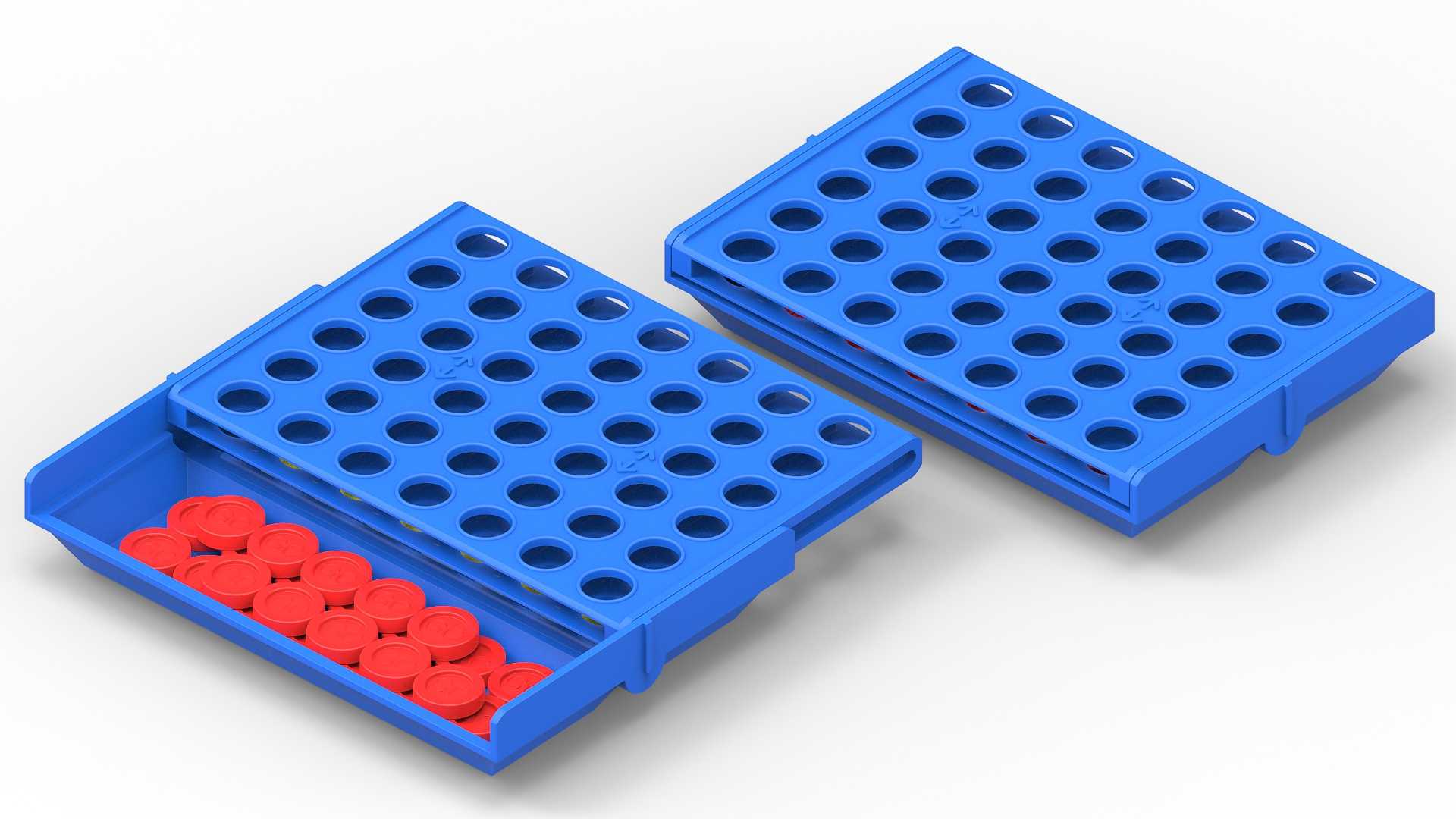

　　从功能特性层面拆解，棋盘主体采用立式栅格结构，每一列的通孔都做了顺滑的圆角导向设计，代币投入后可沿列槽自然下落至最底部空位，不会出现卡滞、歪斜的情况；棋盘底部的托盘结构一方面起到承托立式棋盘、保证放置稳定性的作用，另一方面预留了代币收纳空间，对战结束后可将所有红、黄两色代币全部收纳在底座槽内，合上配套的盖板即可形成封闭的便携盒体，避免零件散落丢失。代币设计为圆形薄片状，正反两面都做了防滑纹理与标识，既方便玩家快速区分己方棋子，也能在投放、拾取时增加摩擦力，不易从手中滑落。

　　设计思路上优先考虑了注塑生产的工艺可行性，所有零件都做了均匀的壁厚设计，避免出现壁厚差过大导致的注塑缩痕、翘曲问题；立式棋盘的栅格连接处都做了加强筋过渡，既不会增加过多材料用量，又能提升整体结构强度，即使日常使用中受到轻微磕碰也不会出现栅格断裂的情况。棋盘与底座的连接采用卡扣式结构，无需额外螺丝或粘接件，组装时直接对准卡槽卡入即可完成装配，拆卸收纳时也无需借助工具，操作门槛极低。考虑到使用场景中可能存在的频繁拿取、移动需求，整体结构的边角全部做了R2以上的圆角处理，没有尖锐棱角，避免使用过程中划伤手部。

　　尺寸与安装边界方面，立式棋盘的整体高度适配桌面摆放的视线高度，玩家坐在常规高度的桌椅前即可清晰看到所有列的空位，无需起身或过度低头；底座的占地面积小于A4纸张尺寸，放置在普通办公桌、家用茶几上都不会占用过多空间，不会影响桌面其他物品的摆放。栅格的通孔尺寸与代币直径预留了0.3mm的配合间隙，代币下落过程中不会与孔壁产生过大摩擦，投放手感顺畅，同时间隙控制在合理范围内，不会出现代币在槽内倾斜卡住的问题。所有零件的分型面都设置在非外观面，组装后不会在可见表面留下明显的合模线痕迹，兼顾结构实用性与外观整洁度。

　　从生产制造角度来看，整套结构的所有零件都可以通过普通注塑工艺一次成型，不需要后续的二次加工或复杂装配工序，适合批量生产；如果用于小批量定制场景，也可以直接采用FDM或光固化3D打印制作，零件的打印方向设置合理，不需要添加过多支撑结构，打印完成后简单去除支撑即可直接组装使用，适配不同的生产加工条件。结构设计中还考虑了零件的互换性，同色代币的尺寸公差控制在±0.1mm范围内，任意一枚代币都可以顺畅投入所有列槽，不会出现个别代币无法投放的问题；棋盘与底座的卡扣配合尺寸也做了公差补偿，即使生产过程中存在一定的尺寸波动，也能保证装配牢固，不会出现松动脱落的情况。
