多规格玻璃纤维增强塑料螺旋夹持夹具

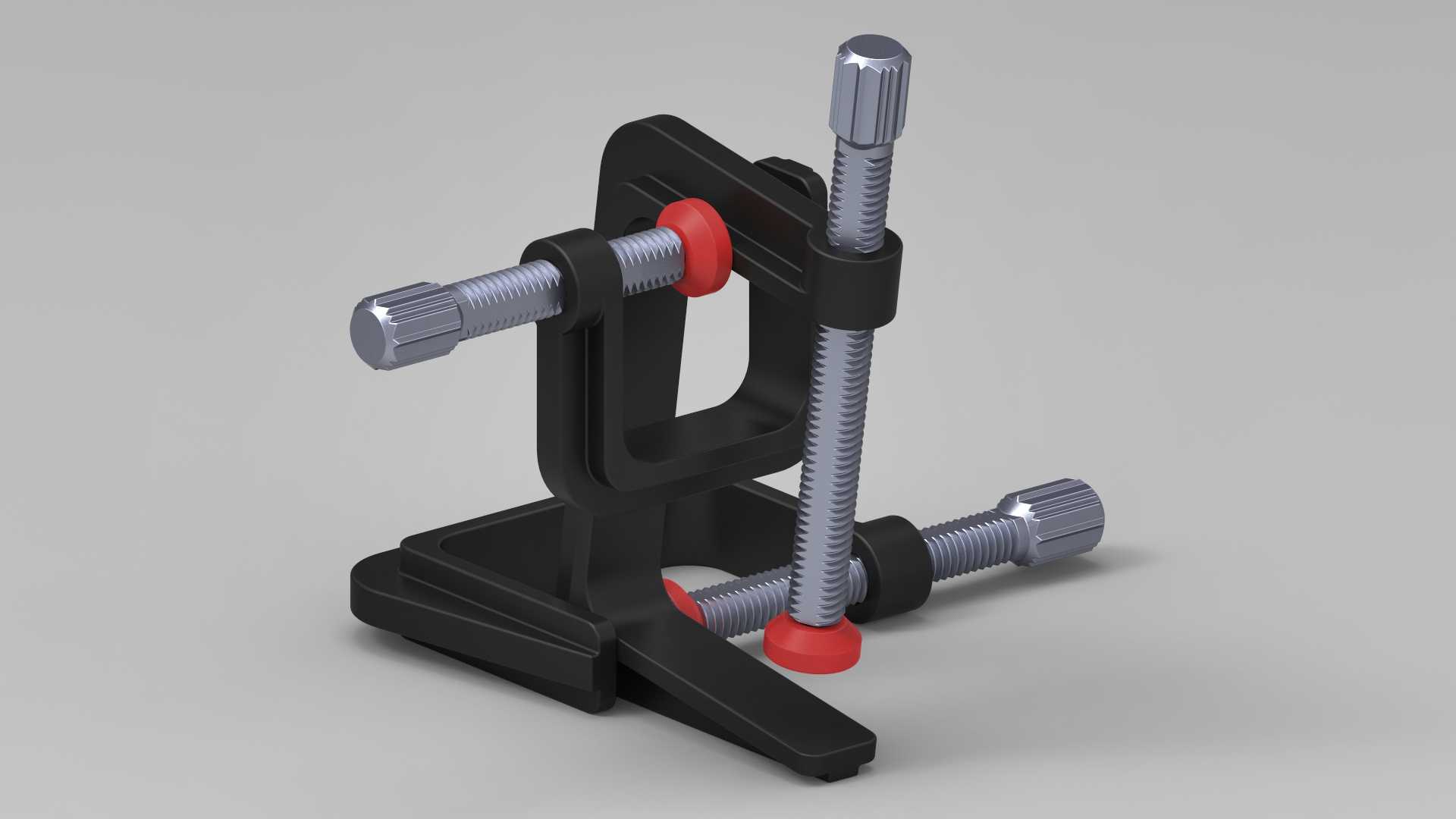

　　这类螺旋夹持夹具在小尺寸工件装夹场景里的适配性很强，日常做小件粘接、电子元件引脚焊接固定、薄型板材临时定位、小零件修磨夹持的时候，比大型台钳更灵活，不会因为夹持力过大压坏薄壁或者脆性的小工件，也不会因为钳口尺寸太大遮挡操作区域。整套夹具包含三个不同夹持行程的规格，能覆盖从几毫米的细小零件到几十毫米的小型组件的装夹需求，不用在不同作业场景里频繁更换大型装夹设备，在桌面级手工操作、小型装配工位、实验室试样固定这类场景里的使用频率很高。

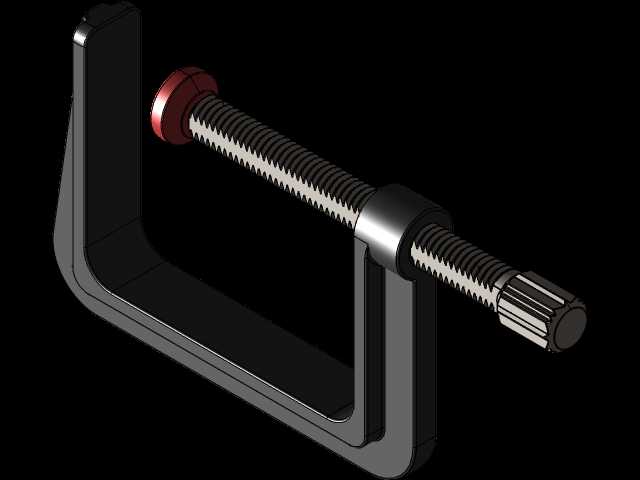

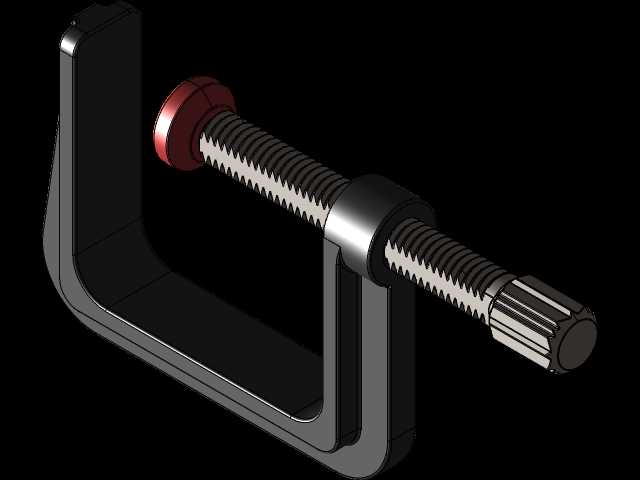

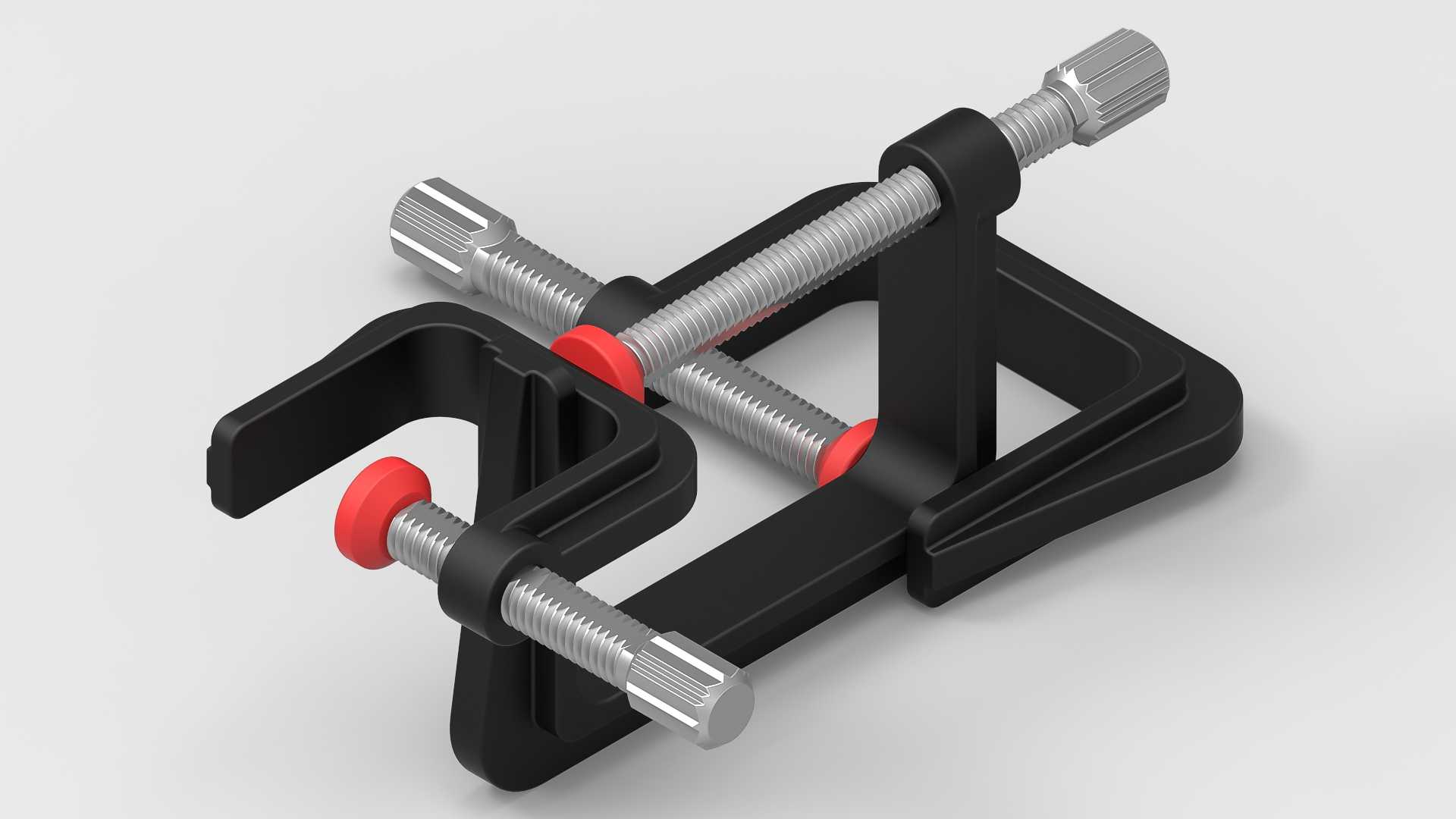

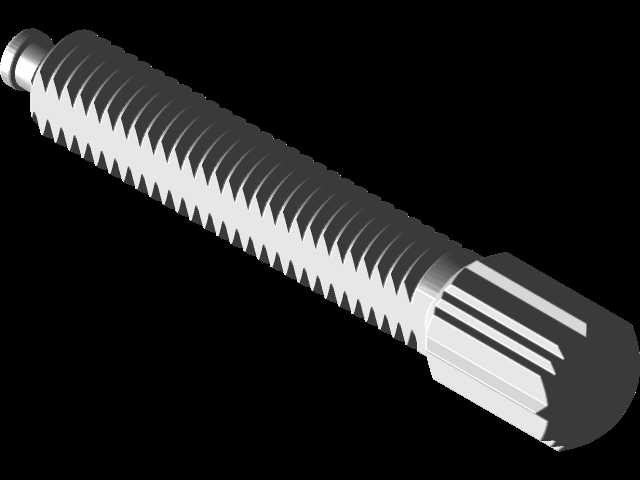

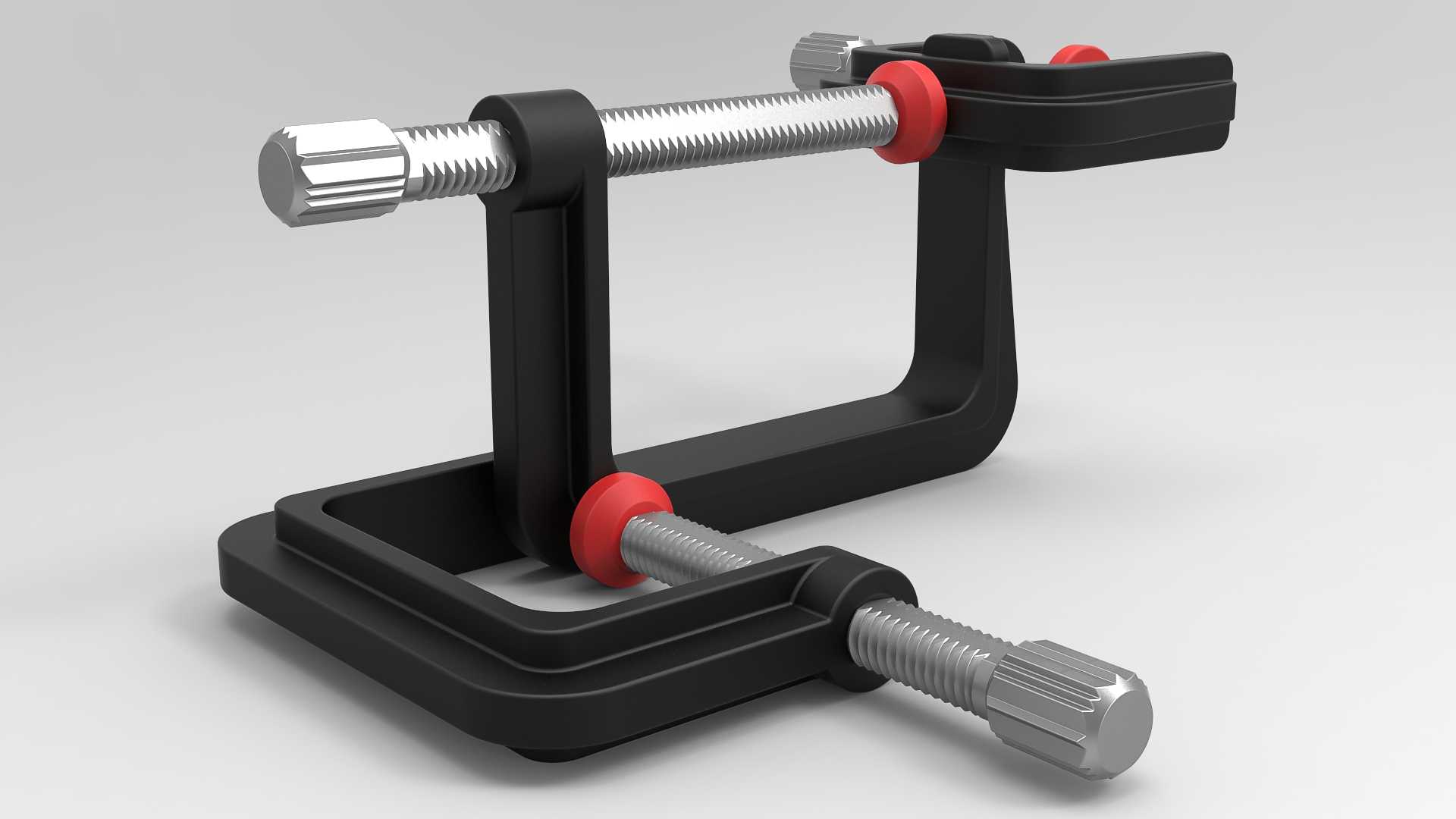

　　从结构设计来看，整套夹具的主体受力件全部采用玻璃纤维增强塑料注塑成型，这种材料的刚性比普通民用塑料高很多，抗蠕变性能好，长期承受螺杆的夹紧力也不会出现主体框架变形的问题，同时材料本身的绝缘属性，也让这套夹具能适配带电作业的临时固定需求，不用担心夹持过程中出现导电短路的问题。设计阶段特意没有做拔模斜度的建模处理，是为了让结构件的装配贴合度更高，框架的导向槽和螺杆的配合间隙控制在合理范围，夹紧过程中不会出现钳口偏摆、夹持错位的问题。螺纹部分采用理论值建模，没有做注塑螺纹的收缩余量预留，是因为这套模型同时提供了单独的零件文件，后续如果要做实际开模生产，可以根据选用的具体玻纤塑料牌号调整收缩率，不用重新搭建基础螺纹结构，能节省不少前期建模的重复工作量。

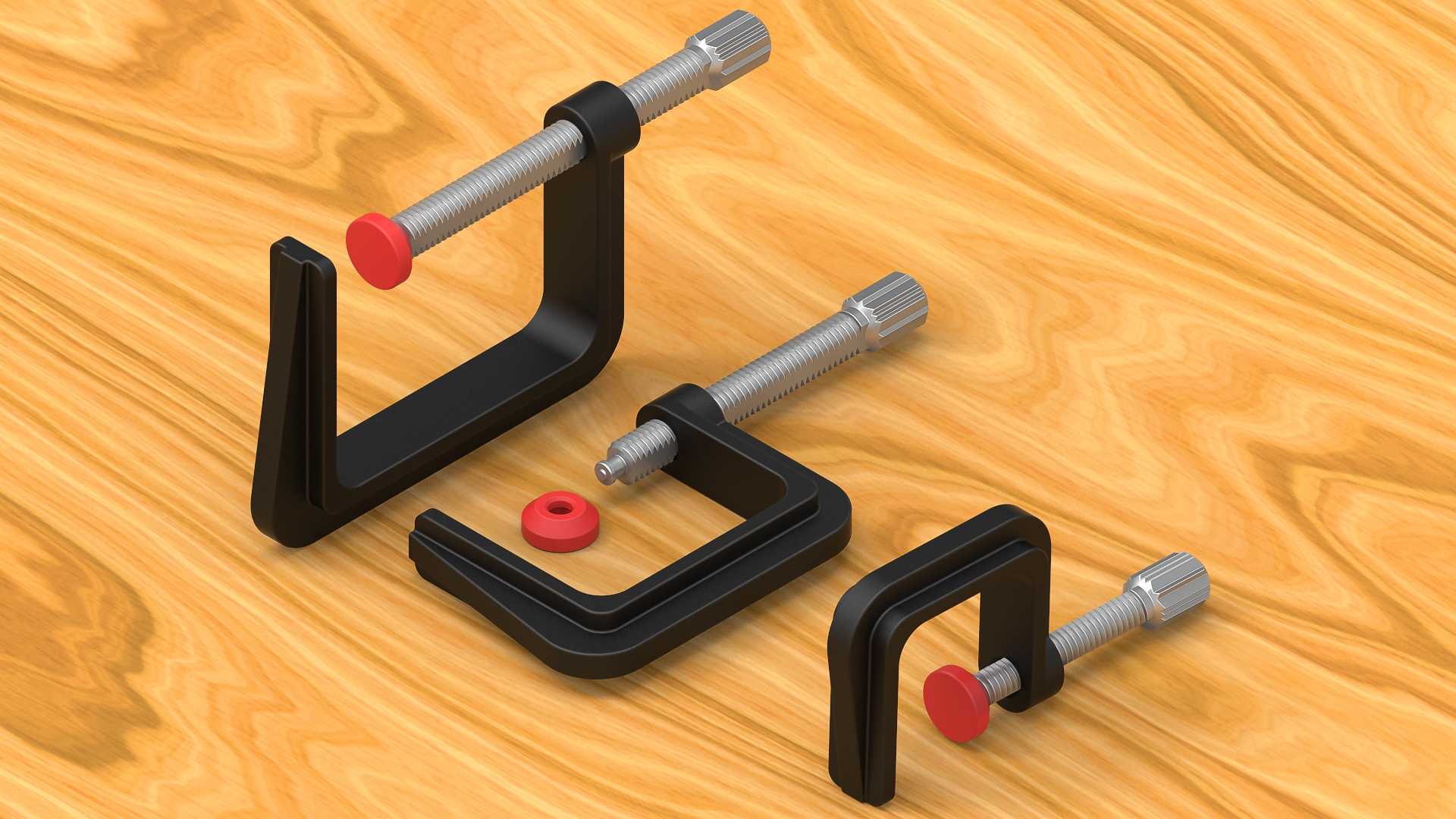

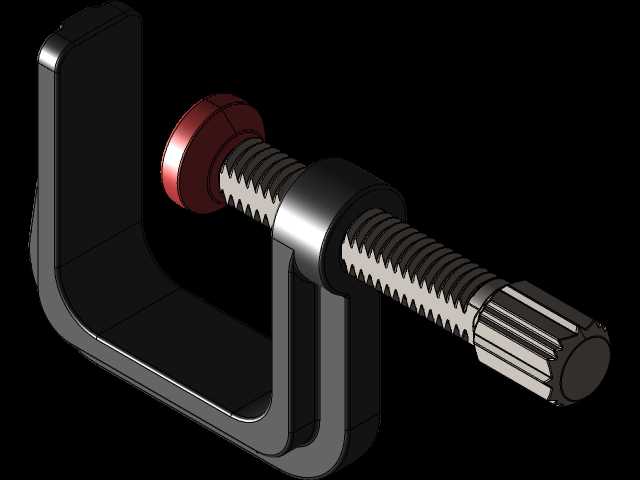

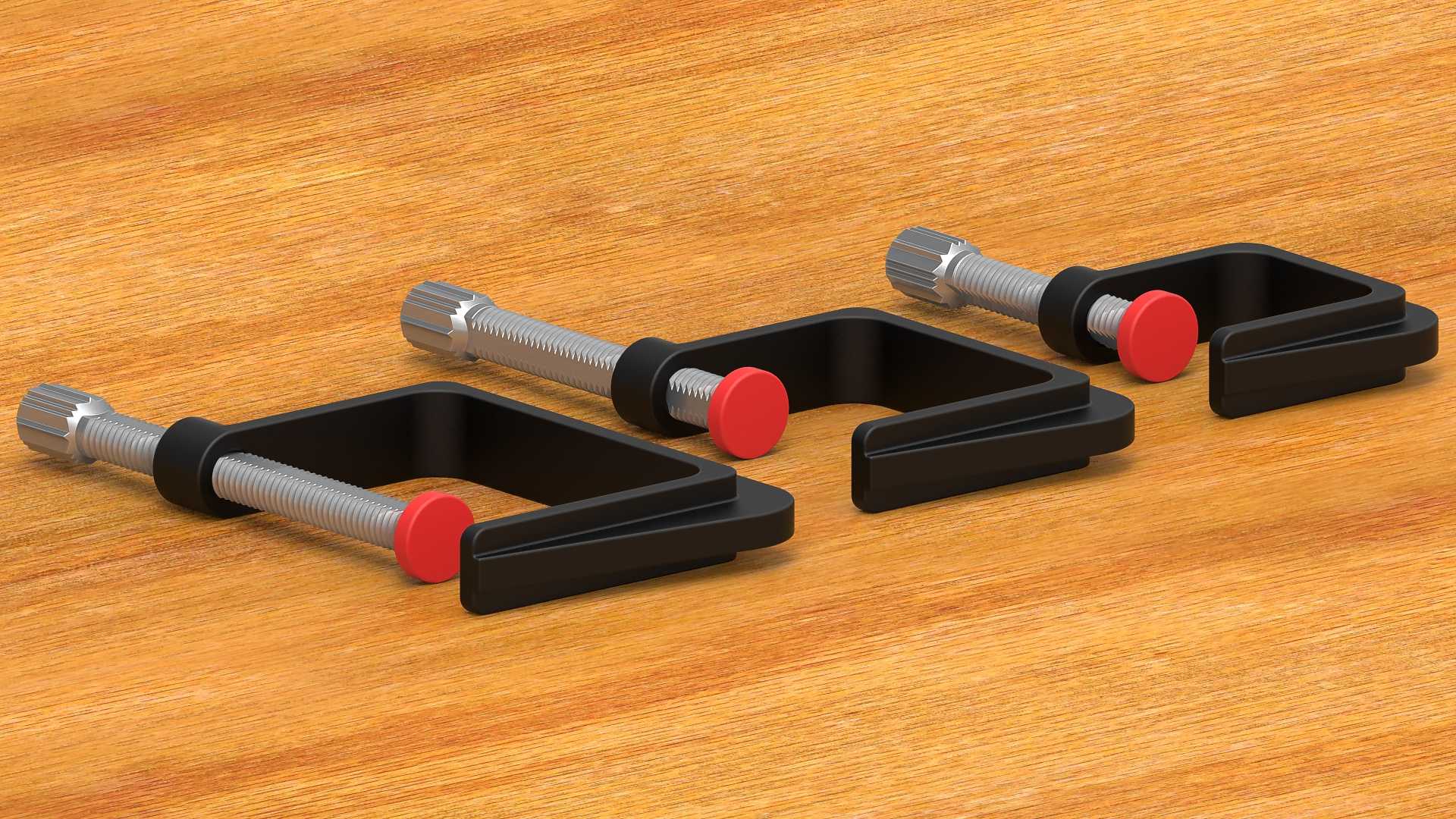

　　夹紧盘的位置做了限位设计，螺杆转动的时候，夹紧盘只会沿着导向方向做直线进给，不会跟着螺杆转动，夹持工件的时候不会因为盘体转动蹭伤工件表面，接触面上可以根据需求粘贴防滑胶垫，进一步提升夹持摩擦力，也能避免硬质接触在工件表面留下压痕。三个不同规格的夹具，框架的开口尺寸、螺杆长度、夹紧盘直径都做了梯度匹配，最小的规格适合夹持直径10mm以内的细小零件，比如小型轴类零件的打磨、电阻电容类元件的焊接固定；中等规格适配20-40mm尺寸的工件，比如小型塑料壳体的粘接固定、薄铝板的钻孔定位；最大规格可以夹持50mm左右的组件，满足稍大一点的小型部件装配需求。

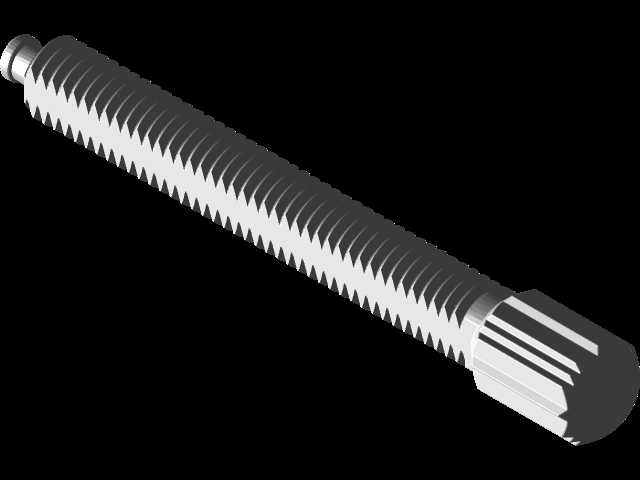

　　安装边界上，这套夹具本身是桌面式手持适配的结构，不需要额外固定在工作台面上，底部的框架做了加宽处理，放置在平整台面上的时候自身稳定性足够，单手就可以操作螺杆完成夹紧和松开动作，不需要额外的辅助固定。如果需要在自动化小工位上使用，也可以通过底部的平面做锁附固定，把夹具安装在小型工作台或者流水线的工位板上，作为临时定位工装使用。螺杆的头部做了滚花设计，不需要额外的扳手工具，直接用手拧就可以提供足够的夹紧力，对于需要频繁拆装工件的场景，操作效率比需要扳手锁紧的夹具高很多。

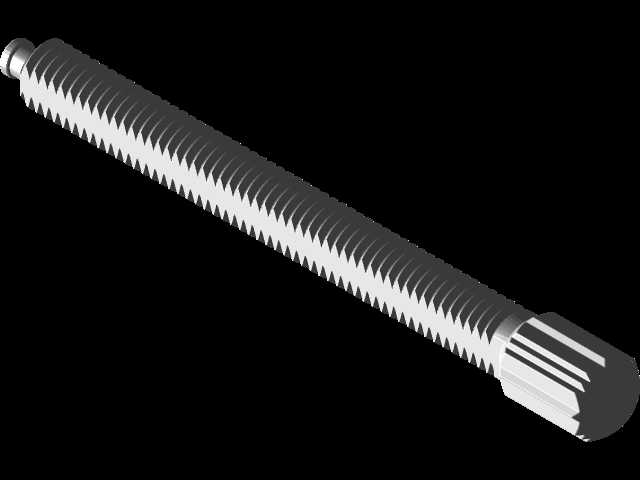

　　从建模逻辑来看，整套模型把装配体和单个零件都做了拆分，装配体文件可以直接用来做装配干涉检查、作业场景的工位布局模拟，单个零件的文件可以直接用来做注塑模的分模参考，也可以根据实际使用需求调整局部尺寸，比如更换更长的螺杆来拓展夹持行程，或者更换不同形状的夹紧盘来适配特殊外形的工件。玻纤增强塑料的材质选择，也让这套夹具的自重比全金属的同类夹具轻很多，日常携带、移动工位的时候更方便，同时材料本身的耐腐蚀性不错，在有少量切削液、粘接剂的场景里使用，也不会像普通钢制夹具那样容易生锈，日常维护的成本很低。

　　实际使用的时候，要注意夹持力的控制，虽然玻纤材料的刚性不错，但相比金属材料的屈服强度还是低一些，不要用加力杆强行拧动螺杆，避免框架出现开裂或者螺杆滑牙的问题。对于表面精度要求很高的工件，可以在夹紧盘和工件接触的位置垫上软质垫片，进一步分散夹持压力，避免出现压痕。这套夹具的结构没有多余的复杂零件，后期如果有零件损坏，单独更换对应的螺杆或者夹紧盘就可以继续使用，整体的维护成本很低，适合在小型加工工位、手工装配场景、个人DIY作业场景里作为常备夹持工具使用。
