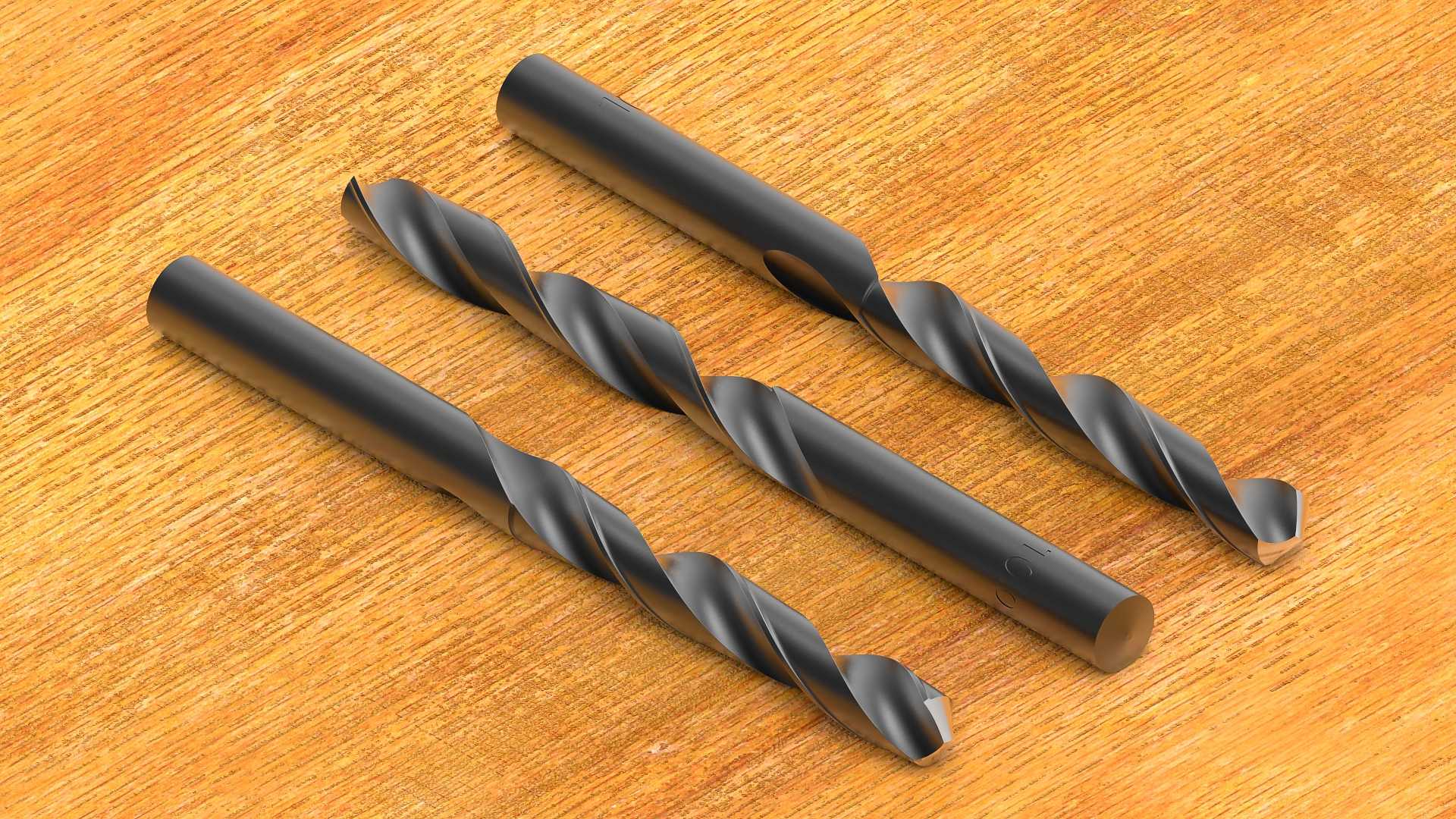

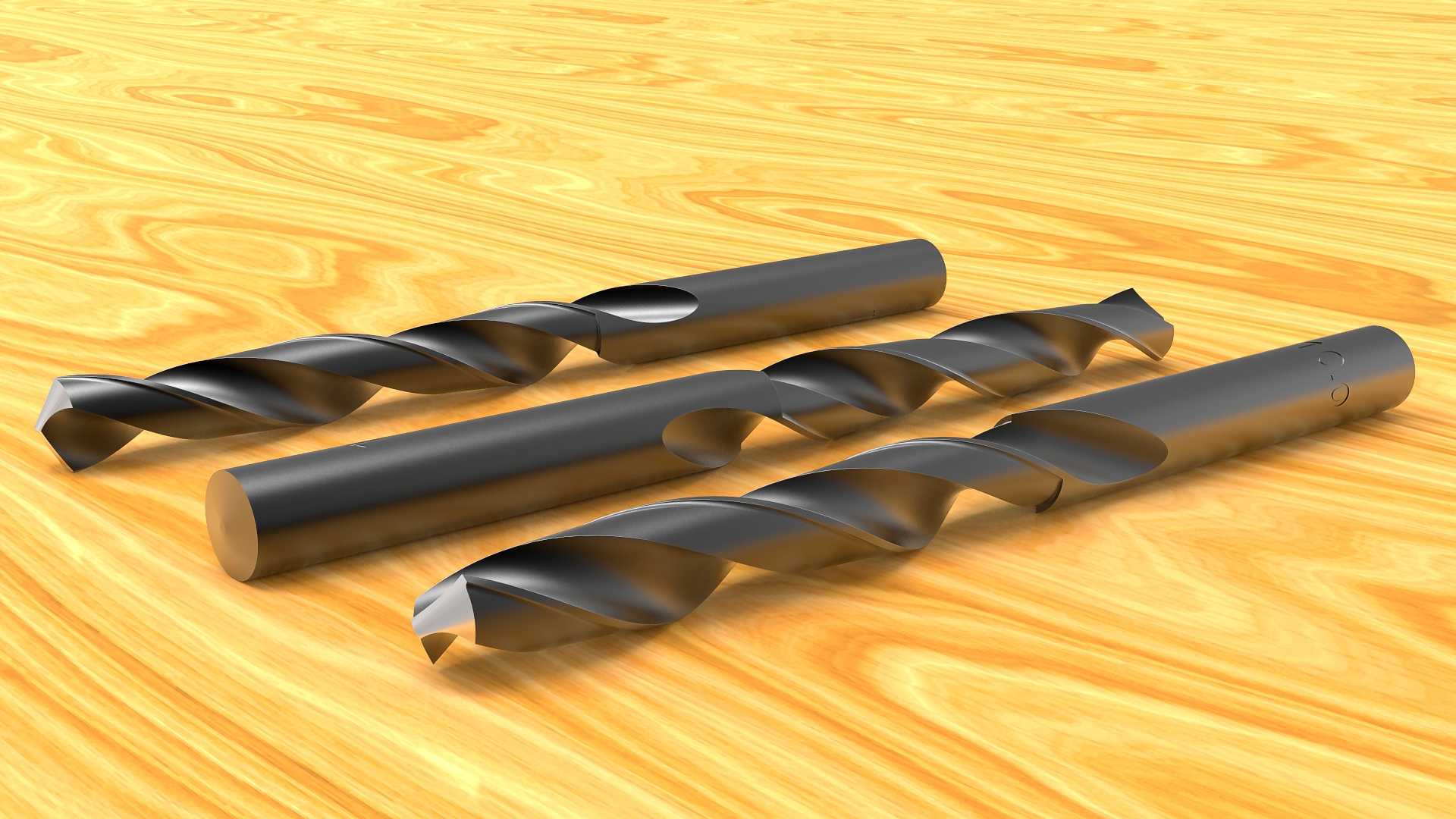

直径10毫米直柄麻花钻结构设计

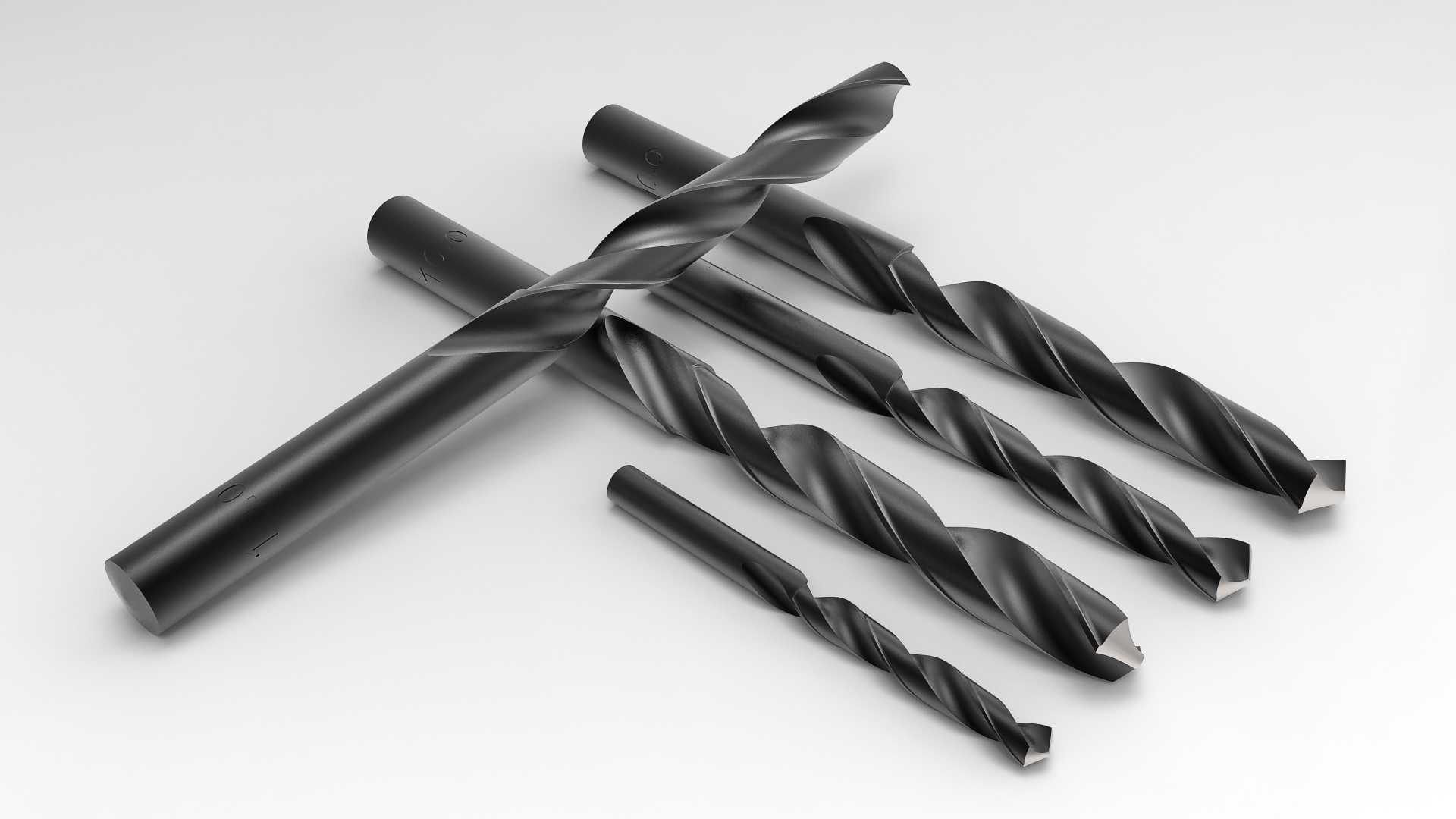

　　在机械加工、五金装配、模具修配等常见作业场景里，直径10mm的直柄麻花钻是孔加工环节出镜率极高的切削刀具，不管是普通台钻、立式钻床的批量孔加工，还是手电钻的现场装配打孔，或是加工中心上的定位扩孔工序，这类规格的钻头都承担着大量实体材料去除的作业任务，适配钢材、铸铁、有色金属、硬质塑料等多种常见工件材料的钻孔需求。从实际功能来看，这款钻头的核心作用是在实体工件上加工出直径10mm的标准圆柱孔，钻尖部分承担定心与初始切入的功能，两条对称的螺旋排屑槽负责将切削过程中产生的切屑顺利导出孔外，避免切屑堵塞在孔内造成钻头烧损、孔壁刮花的问题，直柄结构则可以适配绝大多数通用钻夹头的装夹范围，不需要配套专用的锥套夹具，装夹便捷性更强，

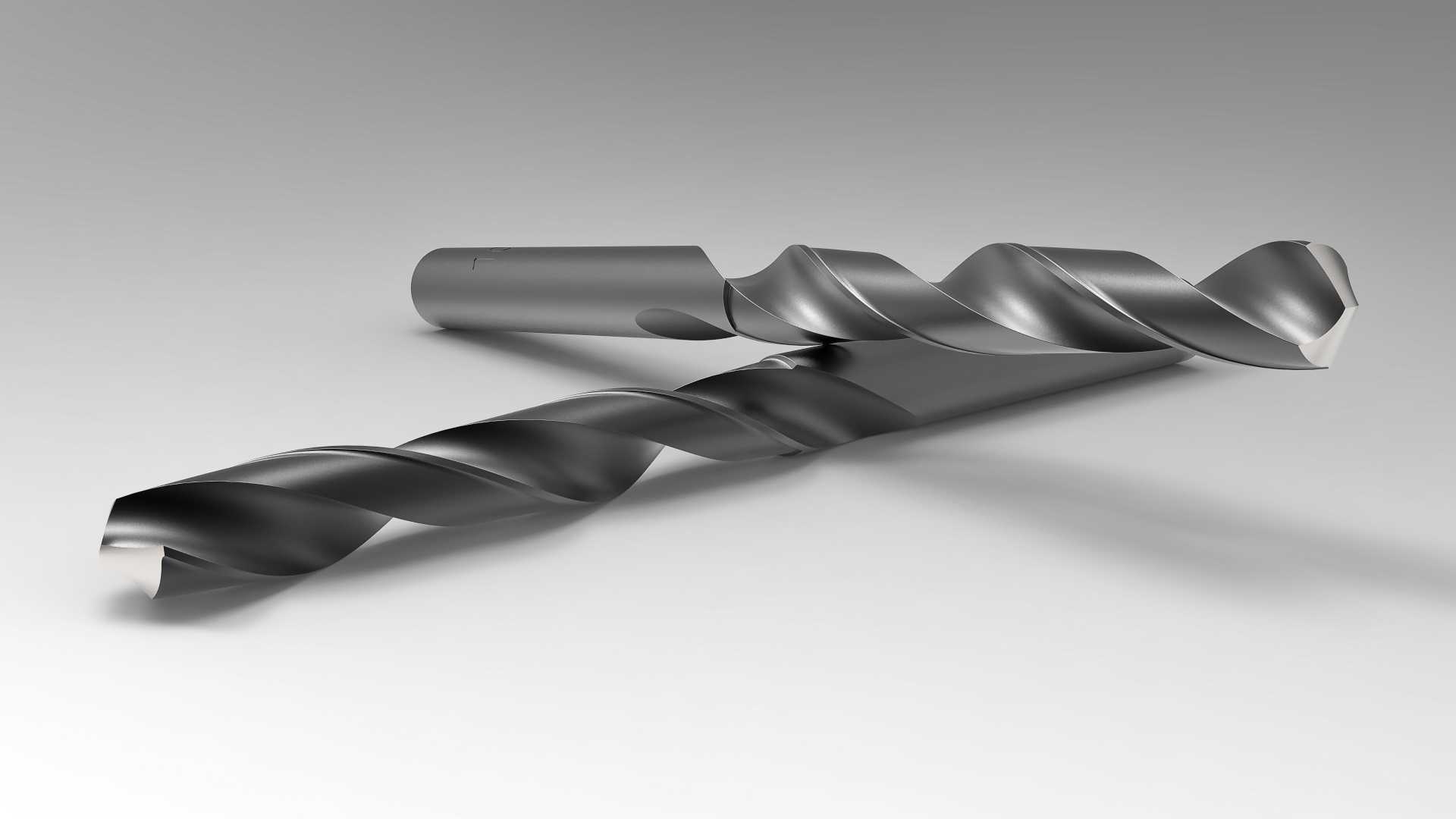

　　适合多工位频繁换刀的作业场景。在结构设计层面，这款钻头的建模还原了真实麻花钻的核心几何特征，钻尖部分采用标准的顶角设计，兼顾不同硬度材料的切削穿透力与钻头刃口强度，避免顶角过小导致刃口易崩损、顶角过大造成钻削轴向力过大的问题；螺旋槽的导程参数参考通用高速钢麻花钻的行业通用取值，保证切屑能够沿着槽型顺畅卷曲排出，同时槽背的棱边结构保留了钻孔过程中的导向作用，减少钻孔时的轴线偏斜，保证孔的位置度与圆柱度精度。从外形尺寸与安装边界来看，这款钻头的工作部分直径严格控制在10mm的公差范围内，直柄部分的直径与工作部分保持一致，整体长度参考通用标准加长麻花钻的尺寸比例，既保证足够的钻孔深度行程，又避免长径比过大导致钻削过程中出现颤振、

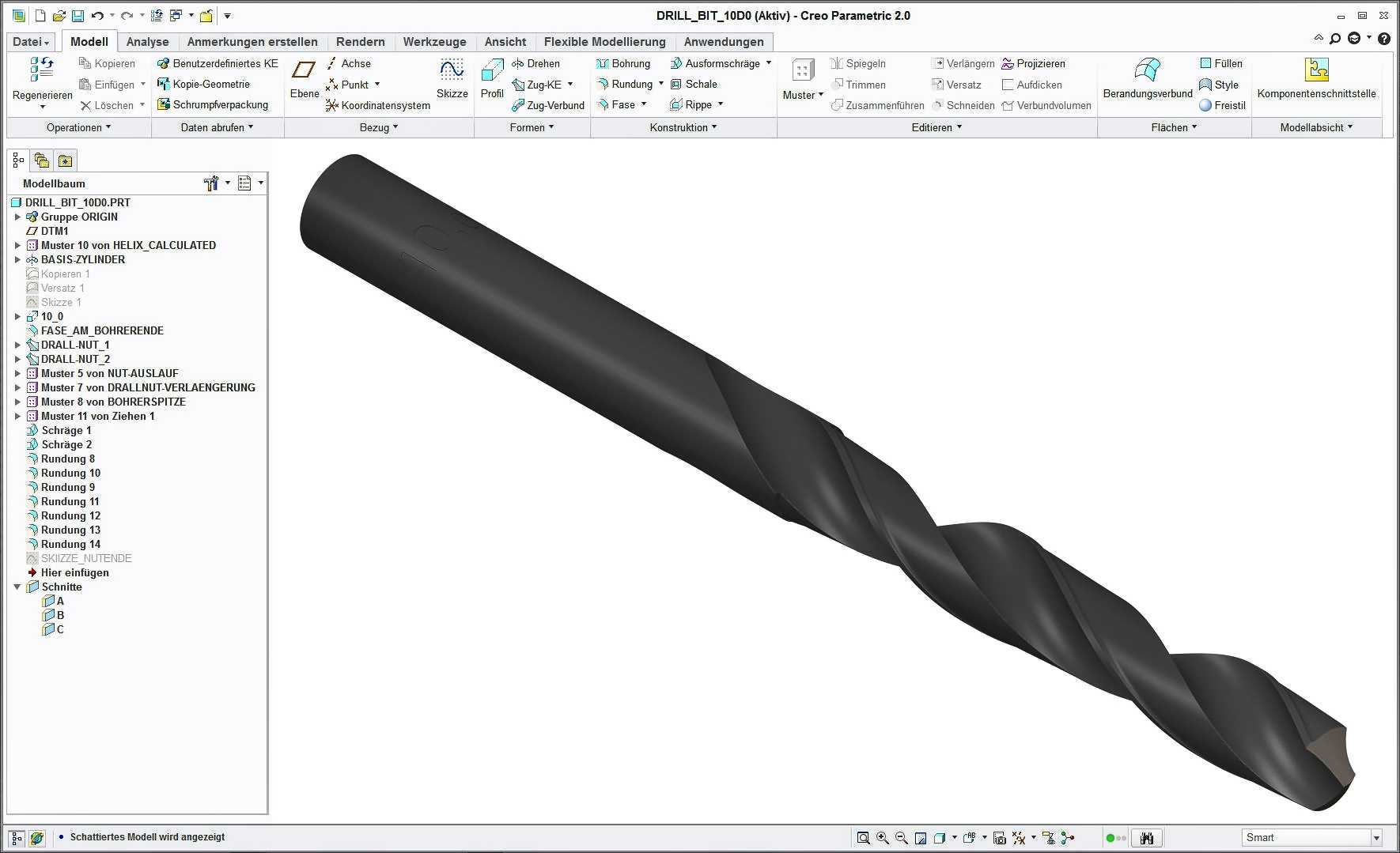

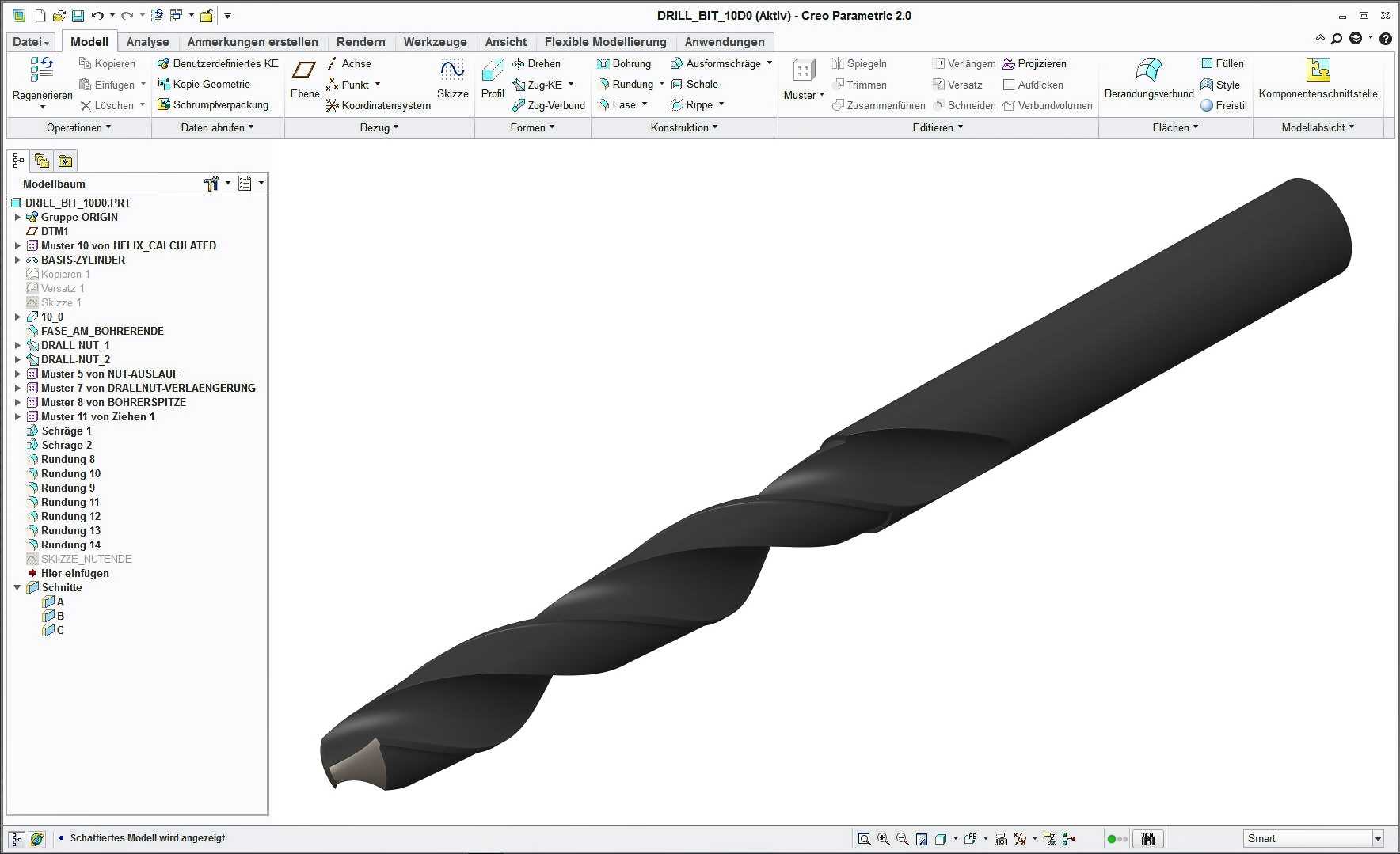

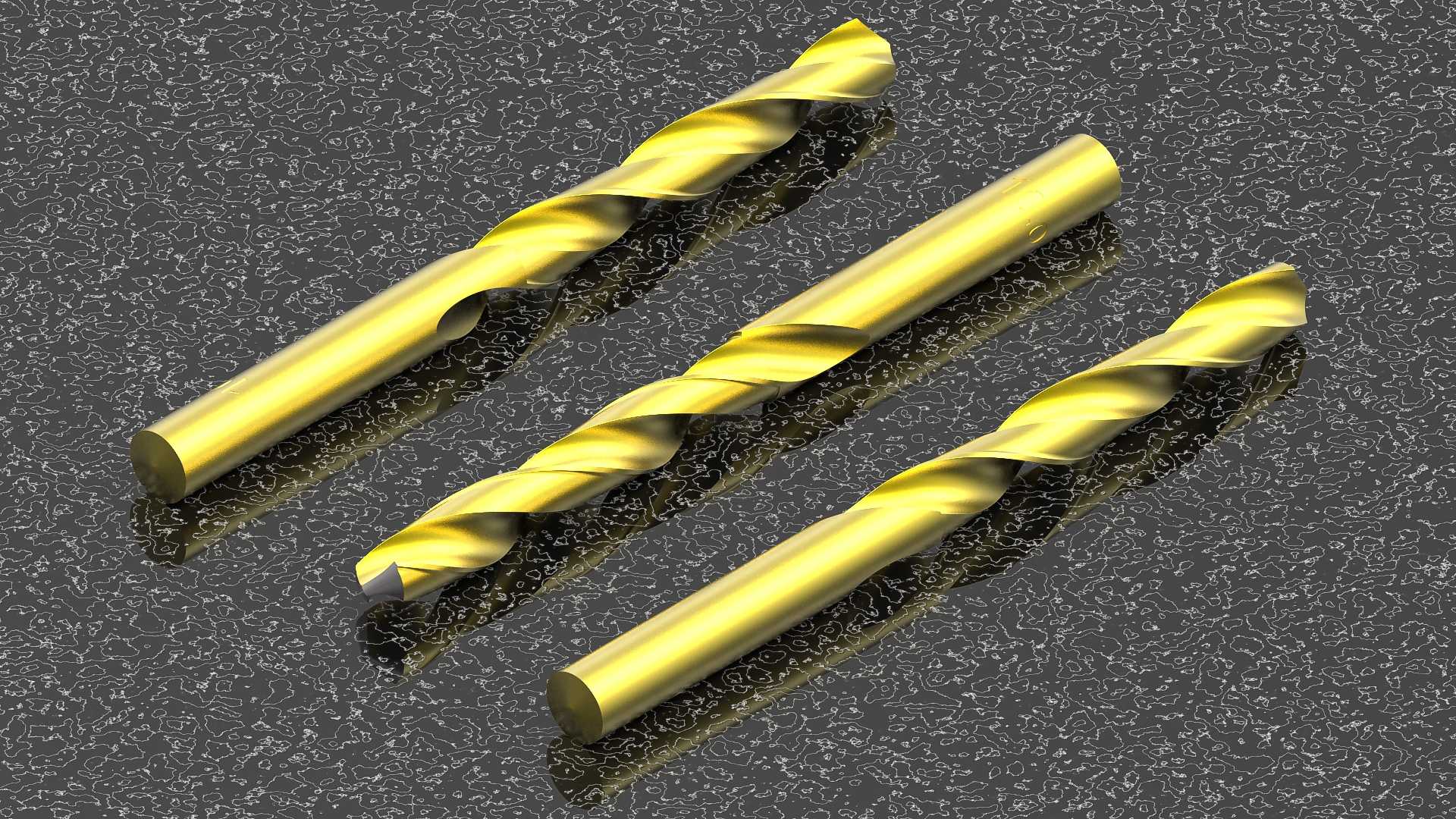

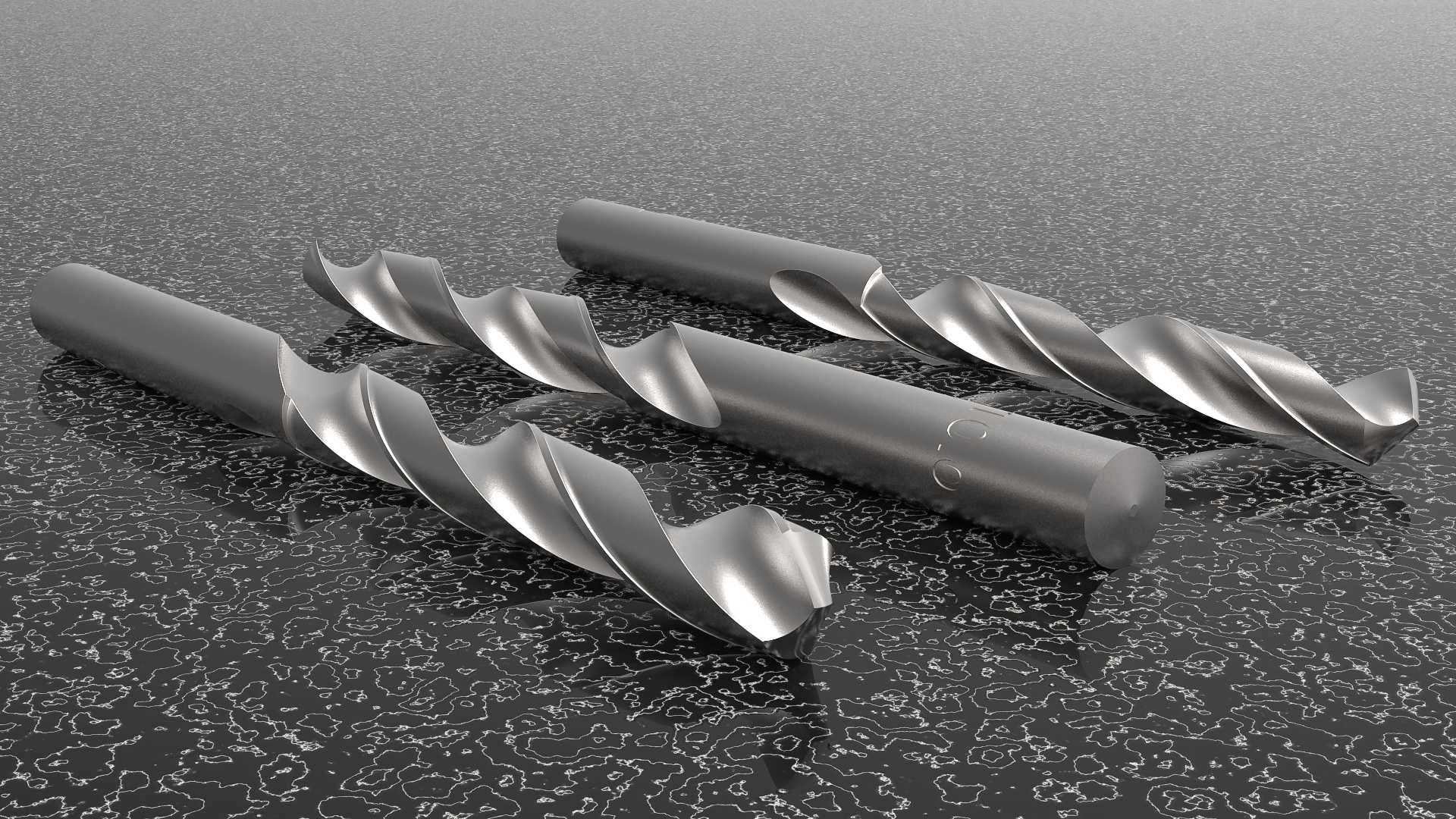

　　让刀的问题；装夹时直柄部分的夹持长度需要满足钻夹头的最小夹持深度要求，避免高速旋转时出现钻头打滑、飞出的安全隐患，钻孔作业时需要根据工件材料匹配对应的主轴转速与进给量，加工钢材时需要配合切削液降低刃口温度，延长钻头的使用寿命。在建模过程中，螺旋槽的曲面成型是核心难点，需要通过螺旋扫描特征结合刃口的角度参数反复调整截面轮廓，保证两条切削刃的对称性，否则实际钻削时会出现单刃切削、孔径扩超差的问题；钻尖的横刃修磨结构也做了还原，尽可能贴近真实钻头的切削几何角度，避免建模出来的钻头仅具备外观形态，缺失实际切削结构的参考价值。对于结构设计从业者来说，这类刀具模型可以用于钻削工装的干涉检查、加工工位的布局仿真，提前验证钻头与工件、

　　夹具之间的空间间隙，避免实际加工时出现碰撞问题；对于三维建模学习者来说，这款模型的螺旋特征、对称切削刃结构、曲面过渡处理都具备较高的练习参考价值，能够帮助掌握复杂螺旋类零件的建模思路，理解切削刀具的几何参数对实际加工效果的影响。在实际生产场景中，10mm直径属于孔加工的常用规格，不管是钢结构件的螺栓过孔加工、设备机架的装配孔制作、还是模具零件的工艺孔加工，都会频繁用到这个规格的钻头，还原真实结构的三维模型能够在工艺仿真阶段更准确地模拟钻削过程的空间行程，提前预判加工中可能出现的干涉、行程不足等问题，减少现场试错的成本。需要注意的是，这类直柄麻花钻在装夹时要保证钻夹头的夹持面清洁，避免铁屑夹杂在夹头与柄部之间造成装夹偏心，进而导致钻孔孔径偏大、钻头折断的问题；建模时还原的棱边宽度、槽深比例等细节，也对应着真实钻头的强度与排屑性能平衡，槽深过大会降低钻芯强度，钻孔时容易折断，槽深过小则排屑空间不足，容易出现切屑堵塞的问题，这些细节的还原都让模型具备更高的工程参考价值，而非单纯的外观展示模型。
