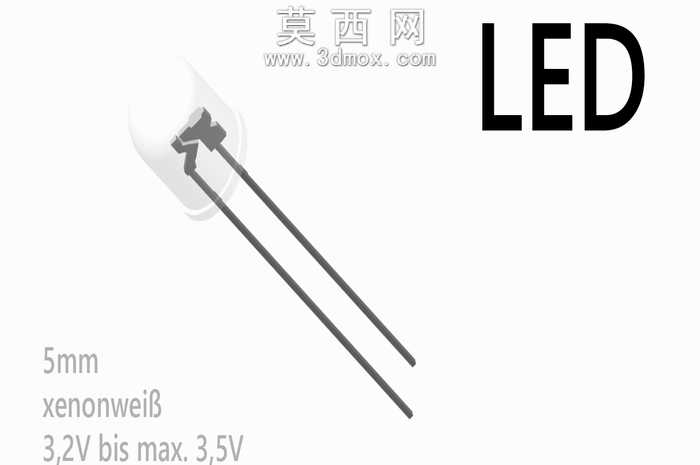

5毫米氙气白光直插式LED元件三维模型

本模型为5mm规格直插式氙气白光LED发光元件的三维建模成果，建模过程基于Pro/Engineer野火4.0版本完成，同时兼容更高版本的工程软件打开使用，整体建模严格遵循直插LED的真实物理尺寸规范，还原了该类元件的完整结构特征。模型主体分为环氧封装透镜、内部支架芯片结构、两根平行直插引脚三个核心部分：顶部的环氧封装采用半透明哑光材质模拟真实LED的胶体质感，建模时精准还原了5mm直径的圆柱透镜轮廓与顶部圆弧聚光结构，通过曲面建模工具打磨出光滑无棱角的胶体表面，材质参数调整为半透明白色，匹配氙气白光LED未通电时的胶体外观；内部的支架与发光芯片区域做了简化示意建模，还原了直插LED内部阴极支架的碗杯结构与阳极支架的连接形态，结构比例完全参照真实5mm直插LED的内部构造设计，保证模型用于装配场景时的结构合理性；下方的两根金属引脚采用等径圆柱建模，还原了引脚平行排布的间距、长度与金属质感，引脚末端做了轻微的斜切处理，模拟真实元件引脚的裁切形态，材质设置为哑光金属银，还原镀锡引脚的真实视觉效果。建模过程中优先保证模型的装配可用性，整体尺寸公差控制在合理范围内，可直接用于电子类产品的装配仿真、电路板布局演示、产品结构爆炸图制作等场景，模型未添加发光特效类的渲染设置，仅还原元件本身的物理外观结构，避免多余的特效设置影响工程场景下的使用。设计思路上以还原真实直插LED的通用外观为核心，没有添加多余的自定义结构，保证该模型可以适配绝大多数常规5mm直插LED的使用场景，既可以用于电子类教学演示的素材，也可以作为消费电子产品整机建模中的标准元件调用，模型的面数控制合理，不会占用过多的系统资源，在大型装配体中调用时也能保持流畅的操作体验。
