可弯曲螺纹连接式哑铃结构设计方案

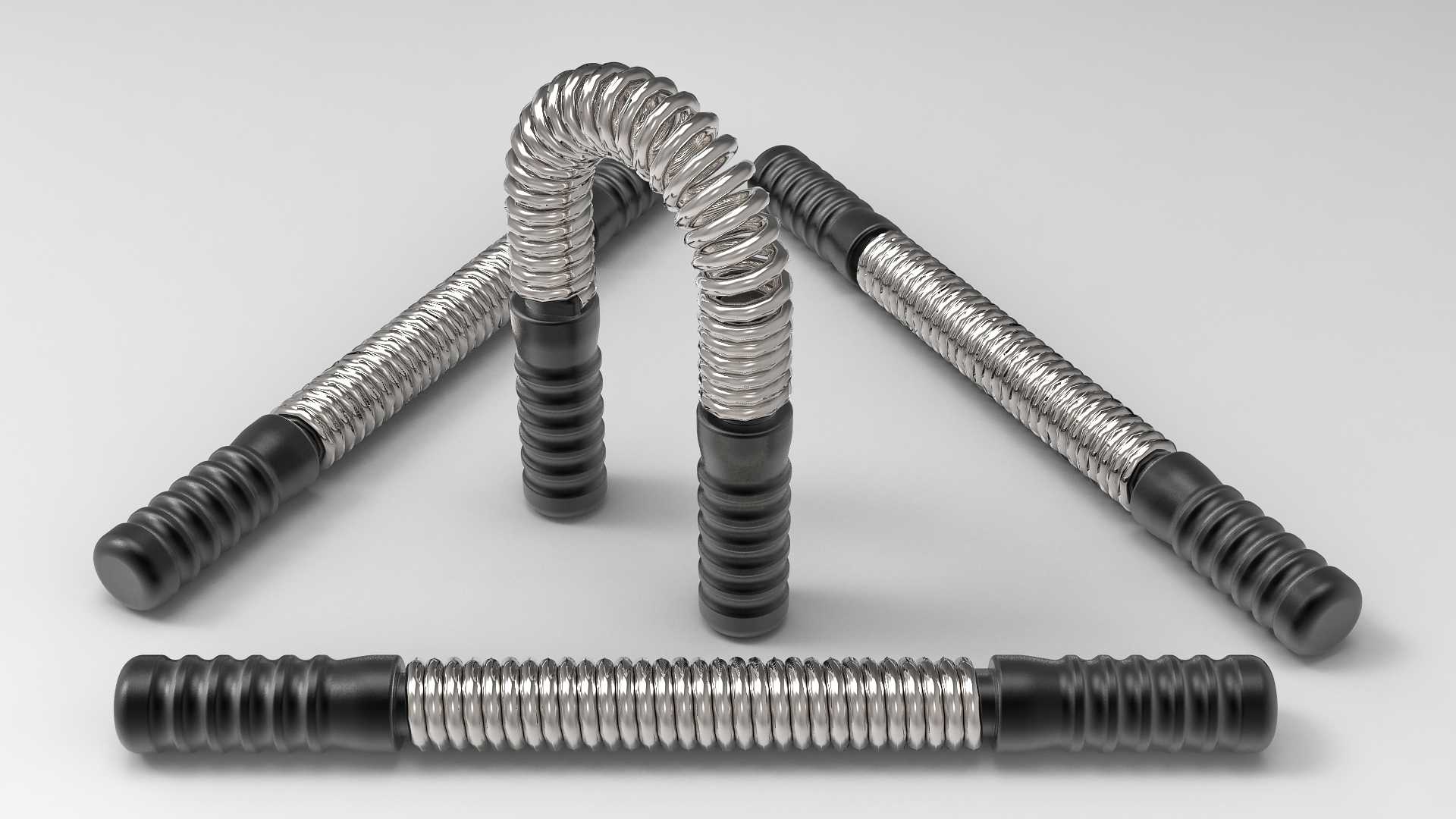

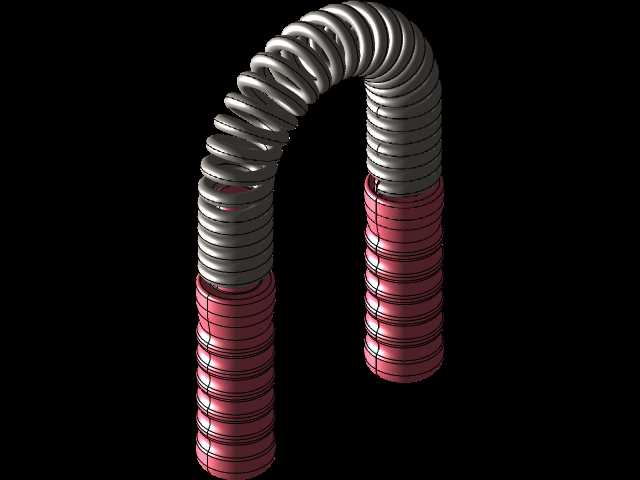

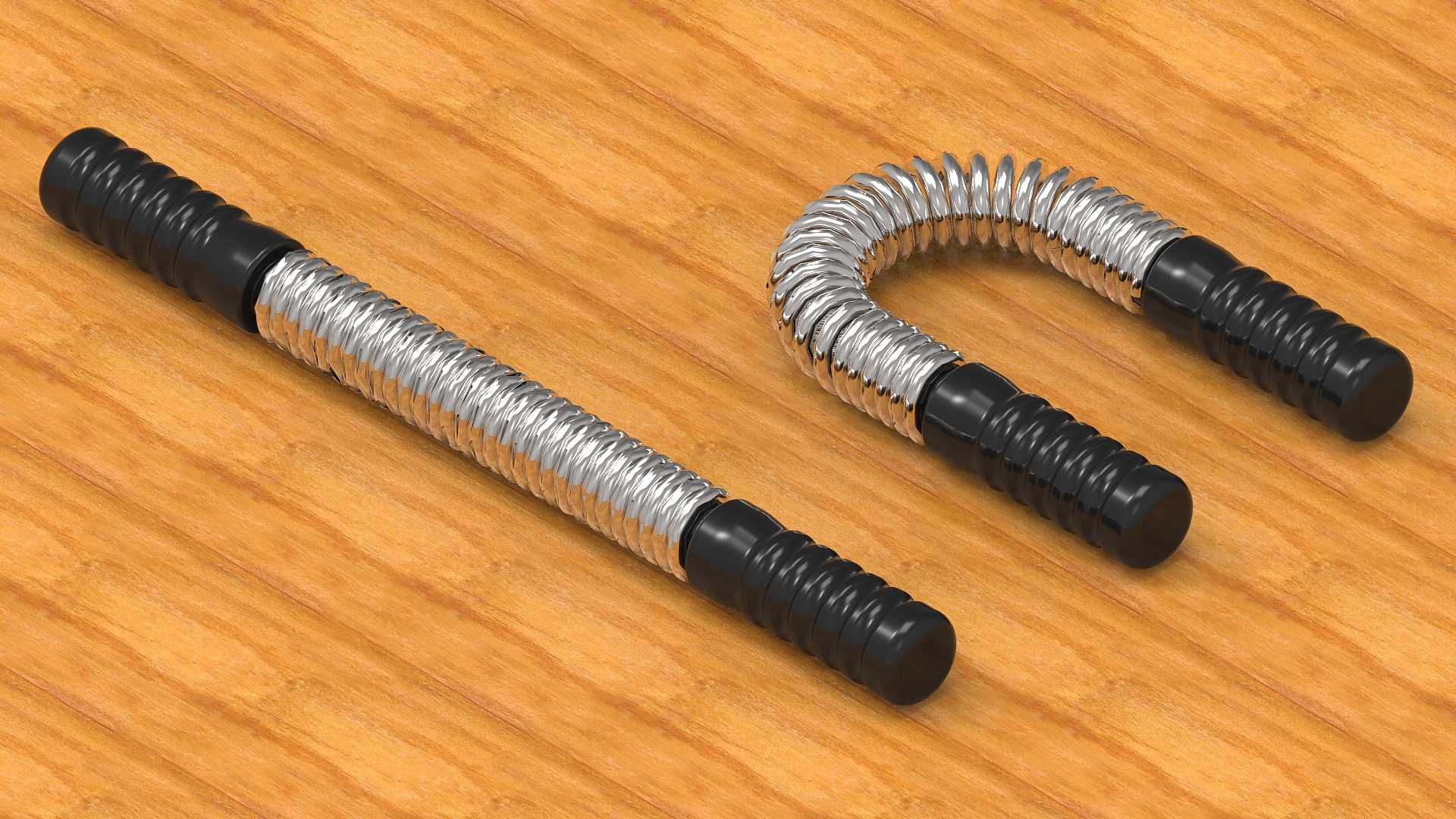

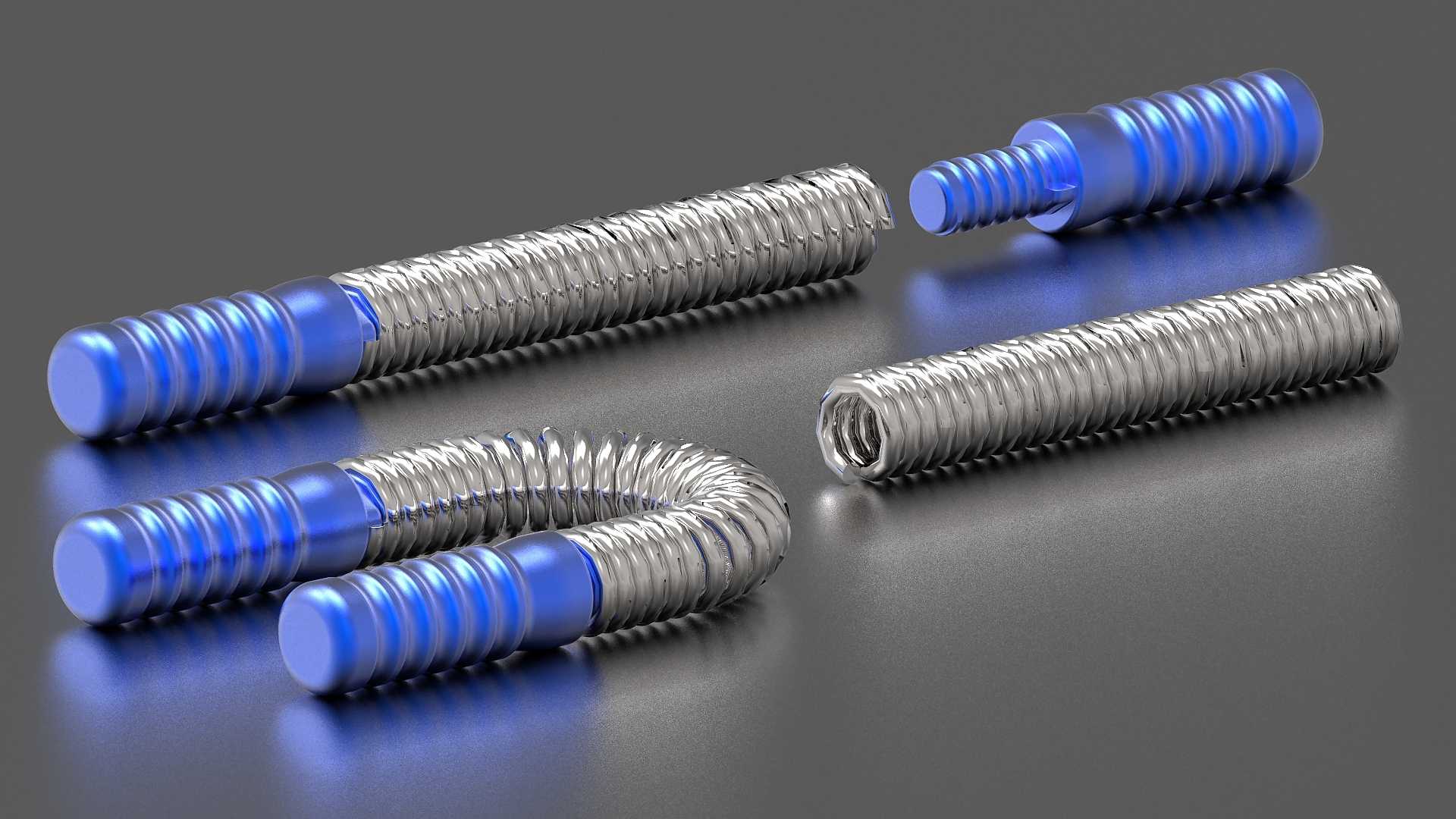

　　这款可弯曲螺纹连接构件的设计，最初是针对健身场景中哑铃使用的痛点展开的——常规直杆哑铃在做弯举、臂屈伸等动作时，杆体与小臂的夹角会持续对腕关节形成侧向剪切力，长期训练容易造成腕部劳损，而可弯曲的结构能够跟随手臂动作自然调整杆体角度，让受力始终沿小臂轴向传递，大幅降低关节负荷。从结构细节来看，构件的直段部分采用全外螺纹设计，螺纹参数匹配通用哑铃片的内螺纹安装孔，不需要额外加装锁扣就能直接旋入配重片，安装时只需要将配重片顺着螺纹旋到指定位置，靠螺纹的自锁特性就能固定配重，不会出现训练过程中配重片滑脱的问题。弯曲段采用内置柔性金属芯的结构，外部包裹与直段同规格的螺纹护套，既保证弯曲部位可以在0到90度范围内自由弯折，又能让弯曲段同样具备安装配重片的能力，用户可以根据训练需求调整配重的分布位置，比如在做锤式弯举时将更多配重布置在弯曲段外侧，能更好地刺激肱桡肌。

　　在安装边界的考量上，直段的外径与常规25mm口径哑铃杆保持一致，能够适配市面上绝大多数通用哑铃片，不需要用户额外更换配套配重；弯曲段的最小弯曲半径控制在30mm，弯折后不会出现螺纹护套卡滞、开裂的问题，反复弯折测试下的疲劳寿命能够满足家用健身器材日均2小时使用的强度要求。构件两端的端头做了圆弧过渡处理，没有尖锐棱角，即使训练过程中构件碰到身体也不会造成磕碰伤害。从应用场景延伸来看，这款结构并不局限于健身哑铃使用，在需要柔性螺纹连接的五金装配场景中也能适配，比如狭小空间内的管路连接、需要调整角度的螺纹支撑杆件，都可以参考这种直段带螺纹、中段可弯曲的结构逻辑，解决硬直杆件无法适配角度变化的安装问题。

　　设计过程中特意规避了常规可弯杆容易出现的刚性不足问题，直段部分采用实心金属基材，保证在挂载大重量配重时不会出现杆体弯曲变形，螺纹的牙型采用梯形螺纹设计，相比普通三角螺纹的承重能力提升40%以上，同时螺纹的导程控制在3mm，既保证旋入配重片时的效率，又能让自锁性能足够可靠，不会因为训练中的震动导致配重片松动。弯曲段的柔性芯材采用多股钢丝绞合结构，相比单根钢丝的抗弯折疲劳性能更好，外部的螺纹护套采用高强度工程材质，与金属芯材之间做了防滑处理，弯折时护套不会跟芯材发生相对位移，保证螺纹的连续性，不会出现护套移位导致配重片无法旋入的问题。在实际装配测试中，这款构件单根最大挂载重量可以达到30kg，能够满足绝大多数普通健身用户的配重需求，同时整体重量控制在1.2kg，空杆状态下不会给用户带来额外的负重负担。

　　从结构设计的通用性角度出发，这款构件的螺纹规格做了标准化处理，除了适配哑铃片之外，也可以搭配通用的螺纹锁紧螺母，作为柔性拉杆使用在小型工装夹具上，比如需要多角度拉紧的工装定位场景，可弯曲的特性能够避开干涉位置，完成硬直杆无法实现的拉紧固定。构件的表面处理采用镀硬铬工艺，既具备良好的防锈性能，适合健身场景下汗水接触的使用环境，又能让表面硬度达到HV600以上，长期旋入旋出配重片也不会出现螺纹磨损、滑牙的问题。在尺寸公差的控制上，直段的螺纹外径公差控制在h6级别，跟通用哑铃片的内孔间隙配合量在0.1mm以内，既不会因为间隙过大导致配重片晃动，也不会因为间隙过小出现装配卡滞的问题。弯曲段的螺纹跟直段螺纹保持同轴度公差在0.2mm以内，保证配重片可以从直段顺畅旋入弯曲段，不会在弯折位置出现卡顿。
