手动不锈钢柑橘柠檬榨汁压具结构

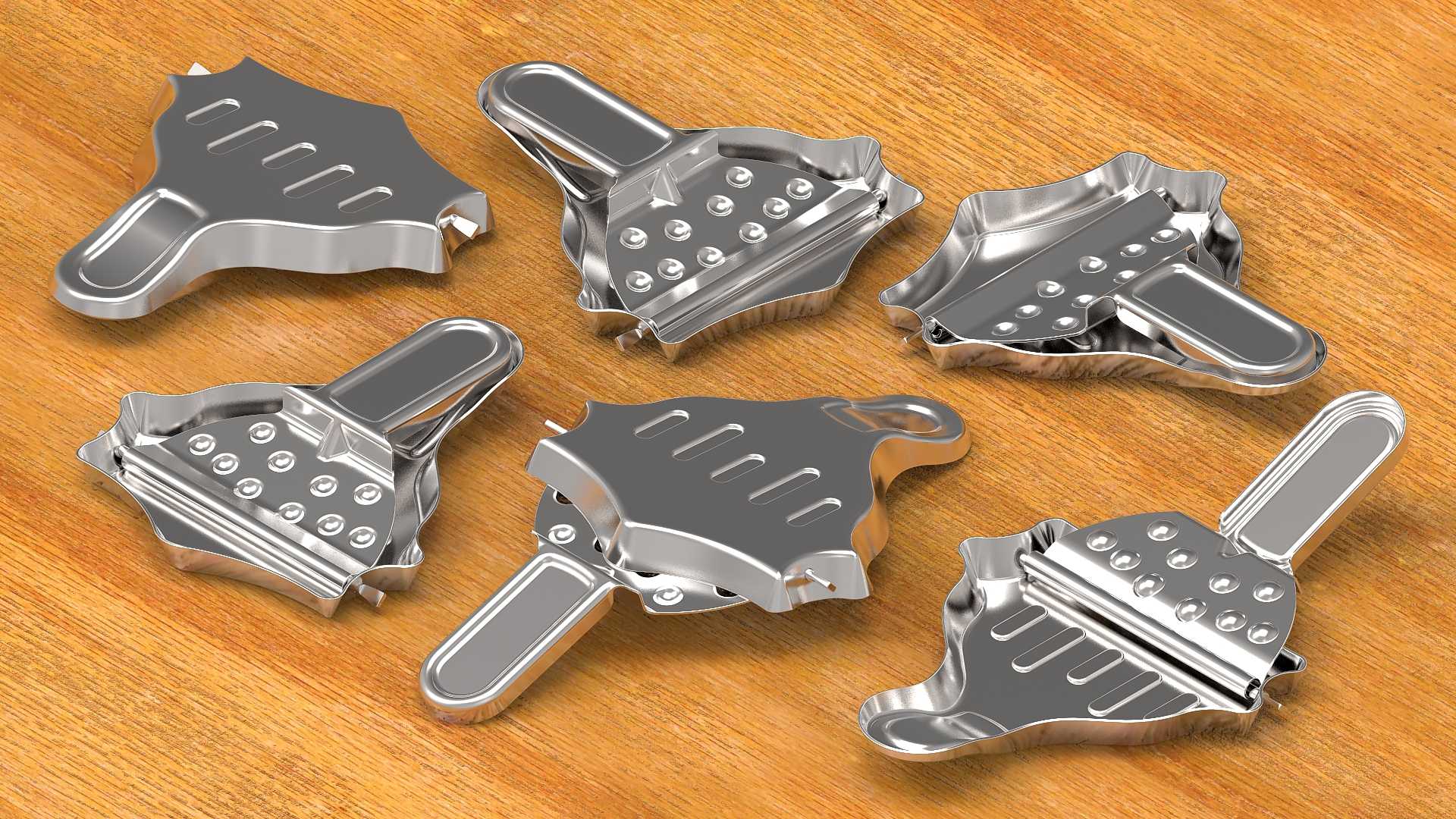

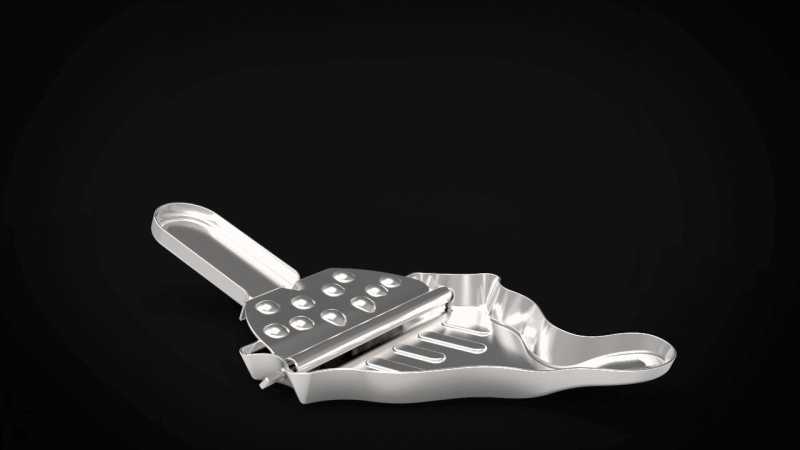

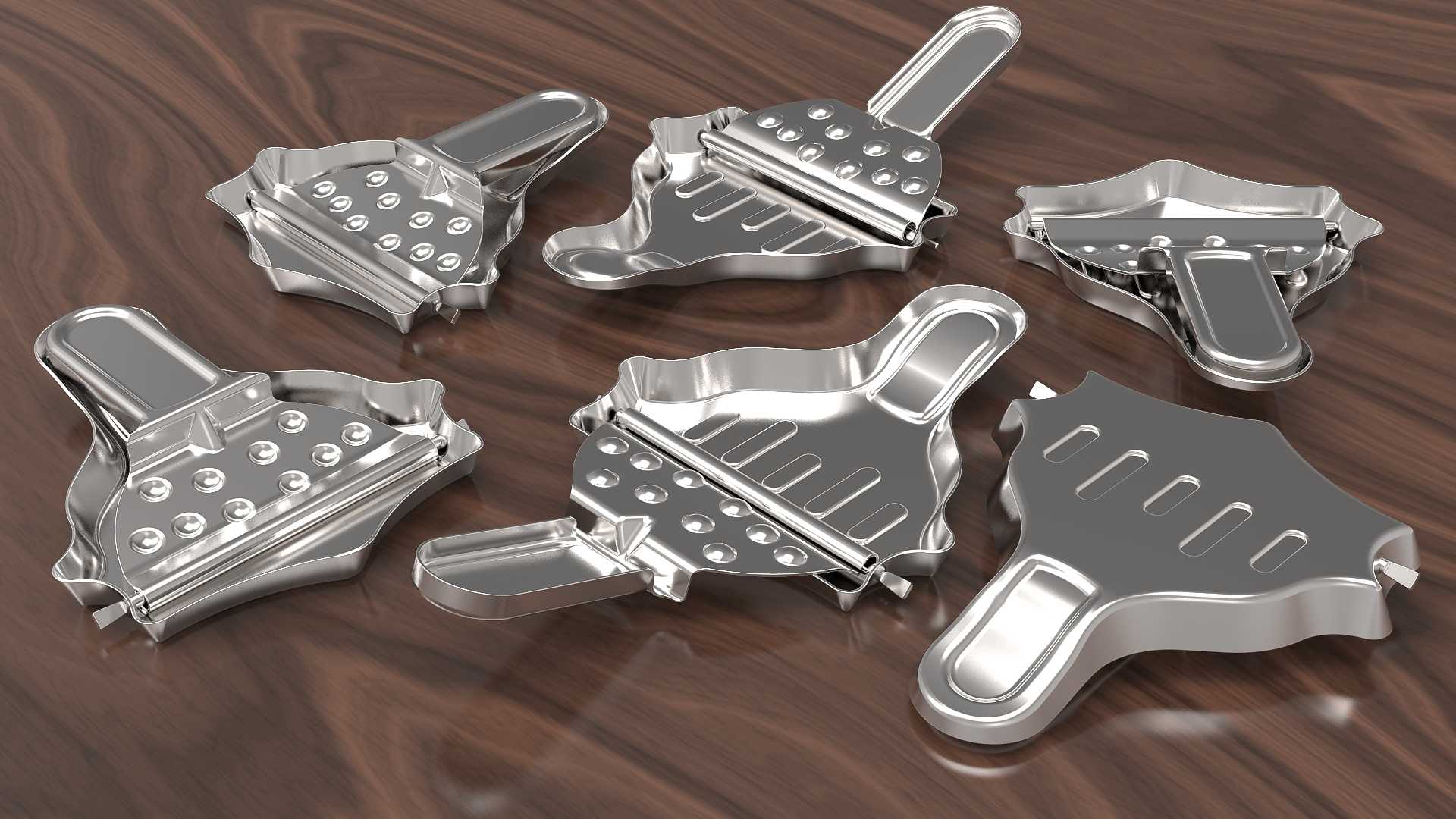

　　这款手动压汁器具主要面向餐饮后厨、家庭鲜榨场景、饮品门店现制操作使用，区别于电动榨汁设备，无需供电即可完成鲜果挤压出汁操作，适配柠檬、青柠、小金橘、小型柑橘类鲜果的压汁作业，使用时将切半的鲜果切面朝下放置在下模容腔内，握持上下手柄施加握力即可通过杠杆力挤压果体析出果汁，滤孔结构可同步阻隔果籽、大块果肉纤维进入承接容器，省去后续过滤步骤。从结构设计来看，整体采用0.5mm厚度的深冲不锈钢板材成型，上下压模通过尾部的铰接结构实现开合，铰接位置的转轴间隙控制在0.15mm以内，既保证开合转动无卡滞，也避免长期使用后出现上下模错位导致的挤压漏汁问题。上压模表面设计有阵列排布的半球形凸点，凸点高度2mm，间距3mm，挤压时可刺入果肉纤维层，

　　充分破坏果囊结构提升出汁率；下压模对应位置设计有同间距的滤孔，滤孔直径2mm，呈矩阵排布，可在挤压过程中让果汁快速下流，同时阻挡果籽与粗硬纤维。手柄部分采用一体化延伸的板材弯折成型，握持面做了圆弧过渡处理，边缘做卷边钝化，避免施力时割伤使用者手部，手柄长度设计为110mm，结合铰接点的力臂比例，可将手部握力放大6倍，普通成年使用者无需施加过大握力即可完成硬质 citrus类鲜果的挤压作业。外形整体闭合状态下最大轮廓尺寸为205mm85mm35mm，无外凸尖锐结构，平放时底部可平稳贴合操作台，无需额外安装固定，使用后可直接放入水槽冲洗，无清洁死角，也适配商用洗碗机的清洗工况。在建模逻辑上，

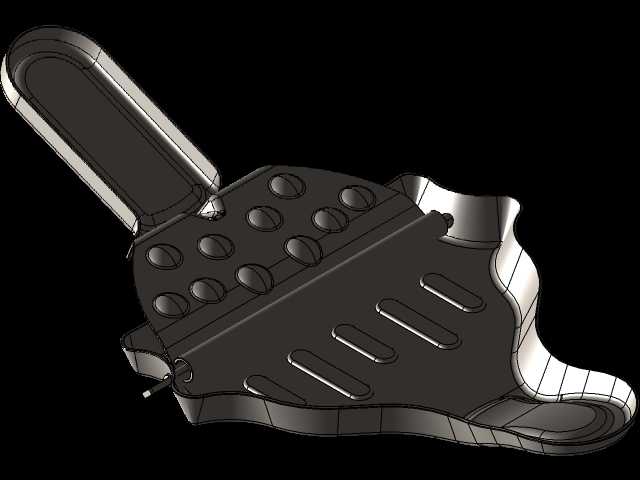

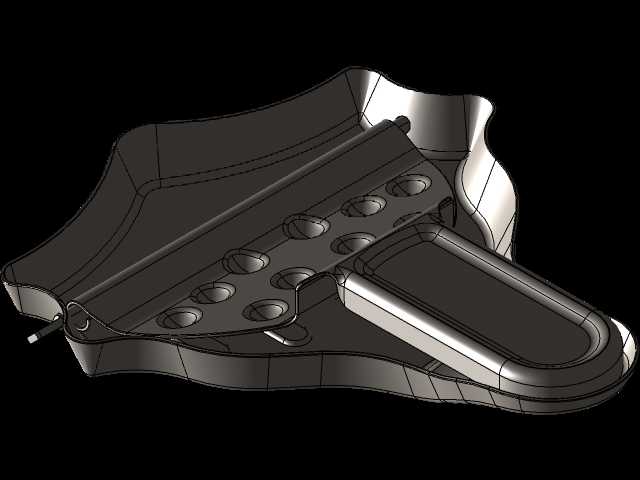

　　这类钣金类厨具的曲面成型需要重点匹配深冲工艺的拉伸率，避免曲面转角位置出现板材厚度过度减薄的问题，所有曲面过渡的圆角半径均不小于1.2mm，符合不锈钢板材冷冲压的工艺要求，若采用钣金模块进行参数化建模，需要先绘制上下模的整体轮廓线，再通过凸包、成型、阵列特征完成凸点与滤孔的结构，最后通过折弯特征完成手柄与铰接位的结构成型，相比自由曲面建模，钣金模块生成的模型可直接导出展开图用于板材下料，更贴合实际生产的工艺需求。实际使用场景中，这类手动压具相比电动榨汁设备清洁耗时缩短70%以上，单果压汁作业时长不超过5秒，适合高峰时段饮品门店的快速出餐需求，也适合户外露营等无供电场景下的鲜榨操作，结构无易损电子元件，

　　不锈钢材质的抗腐蚀性能可适配柠檬汁液的弱酸性环境，长期使用不会出现锈蚀、涂层脱落等问题。上下压模的咬合面做了错位包边设计，闭合时上模边缘可嵌入下模的包边槽内，挤压过程中不会出现果汁从侧边飞溅的问题，铰接位置的转轴采用同材质不锈钢销钉，无额外塑料配件，整体可耐受-20℃到150℃的温度范围，可放入冷藏环境预冷，也可通过沸水浸泡消毒。
