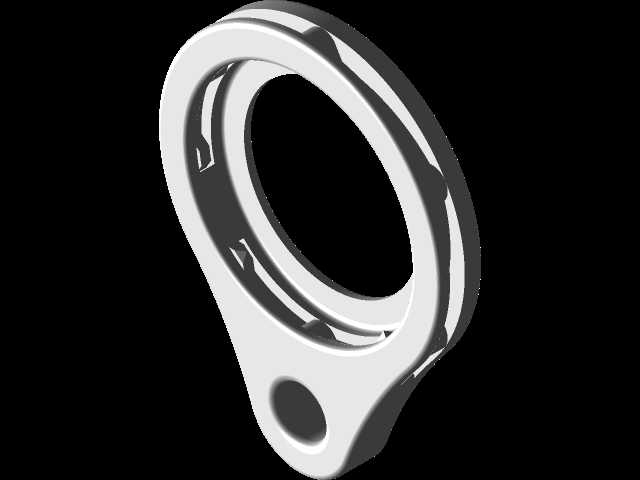

购物车径向插装式芯片固定支架结构

　　在商超自助购物终端、智能购物车的硬件集成环节，芯片的可靠固定直接决定了设备识别、数据传输功能的稳定性，这款径向插装式芯片支架正是针对这类场景开发的专用固定结构。日常使用中，智能购物车需要在推移动态、频繁启停、甚至轻微磕碰的工况下保持芯片与读写模块的位置精度，避免接触不良导致的商品识别失效、结算数据出错问题，这款支架的核心作用就是为芯片提供稳定的安装基准，抵消使用过程中的振动、位移影响。

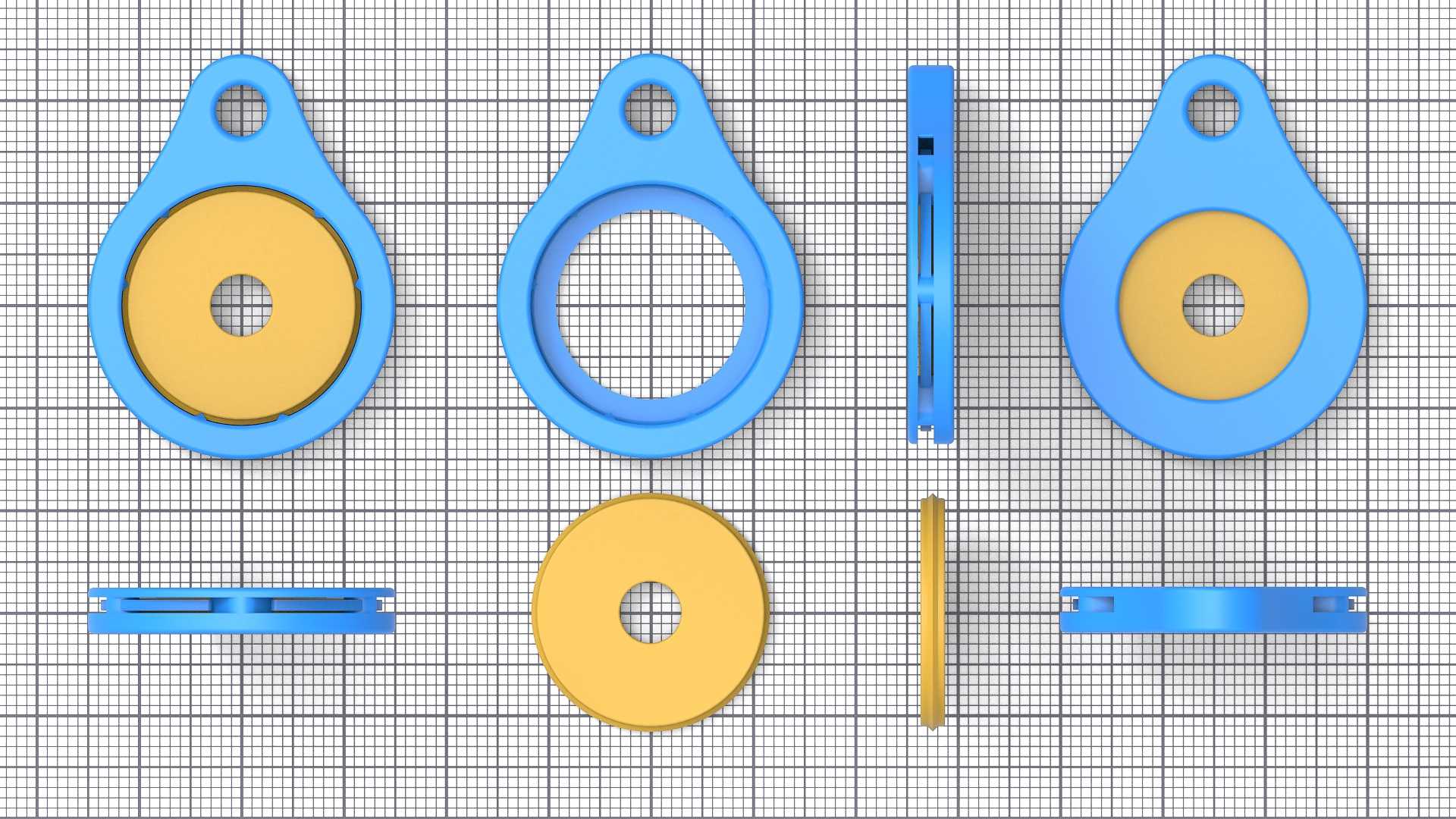

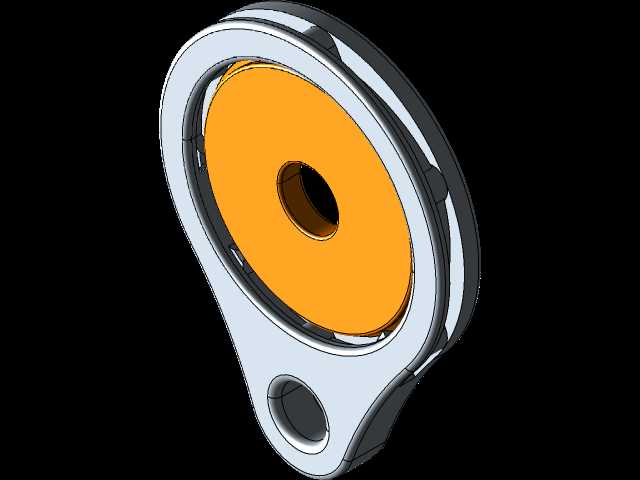

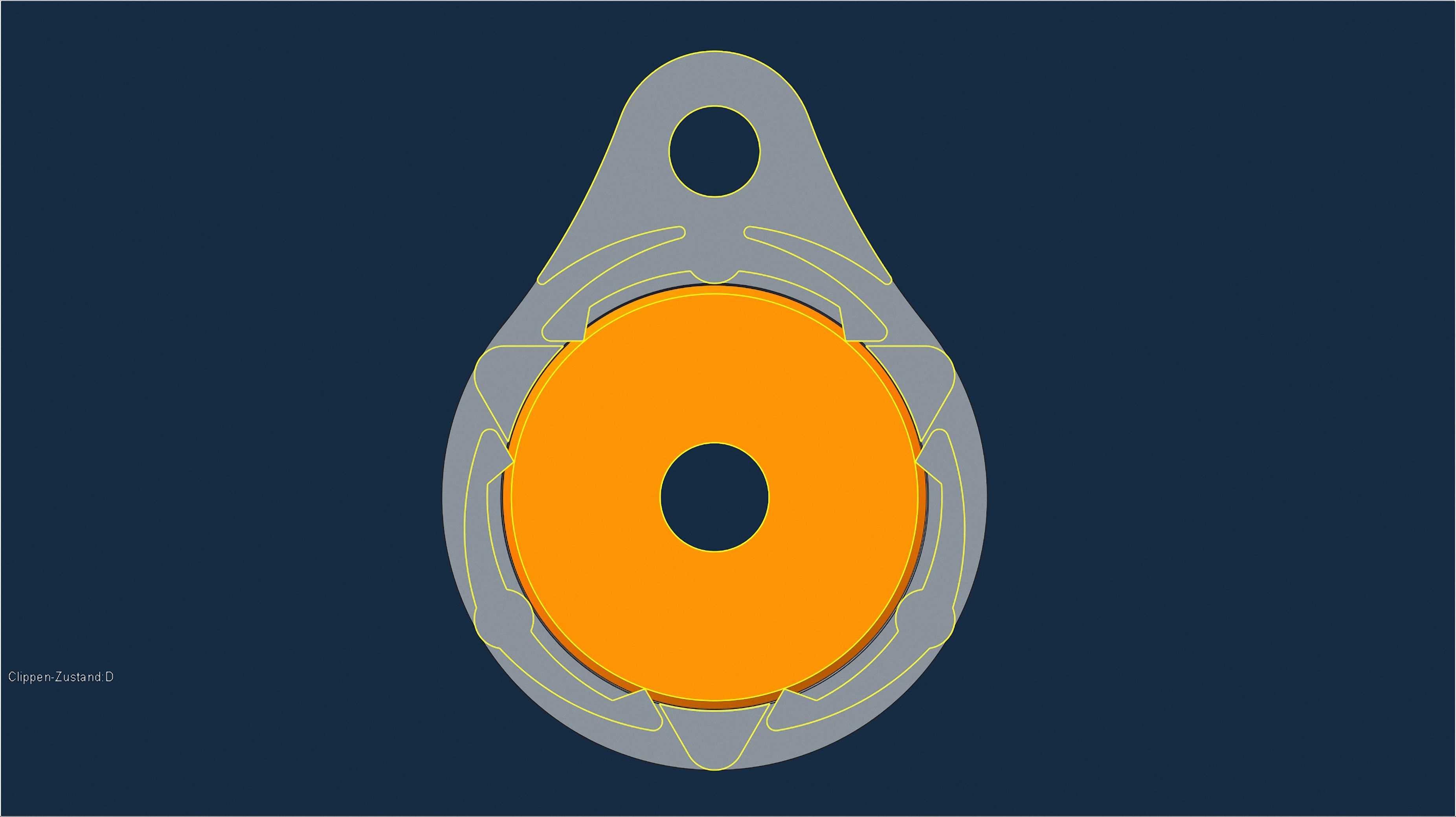

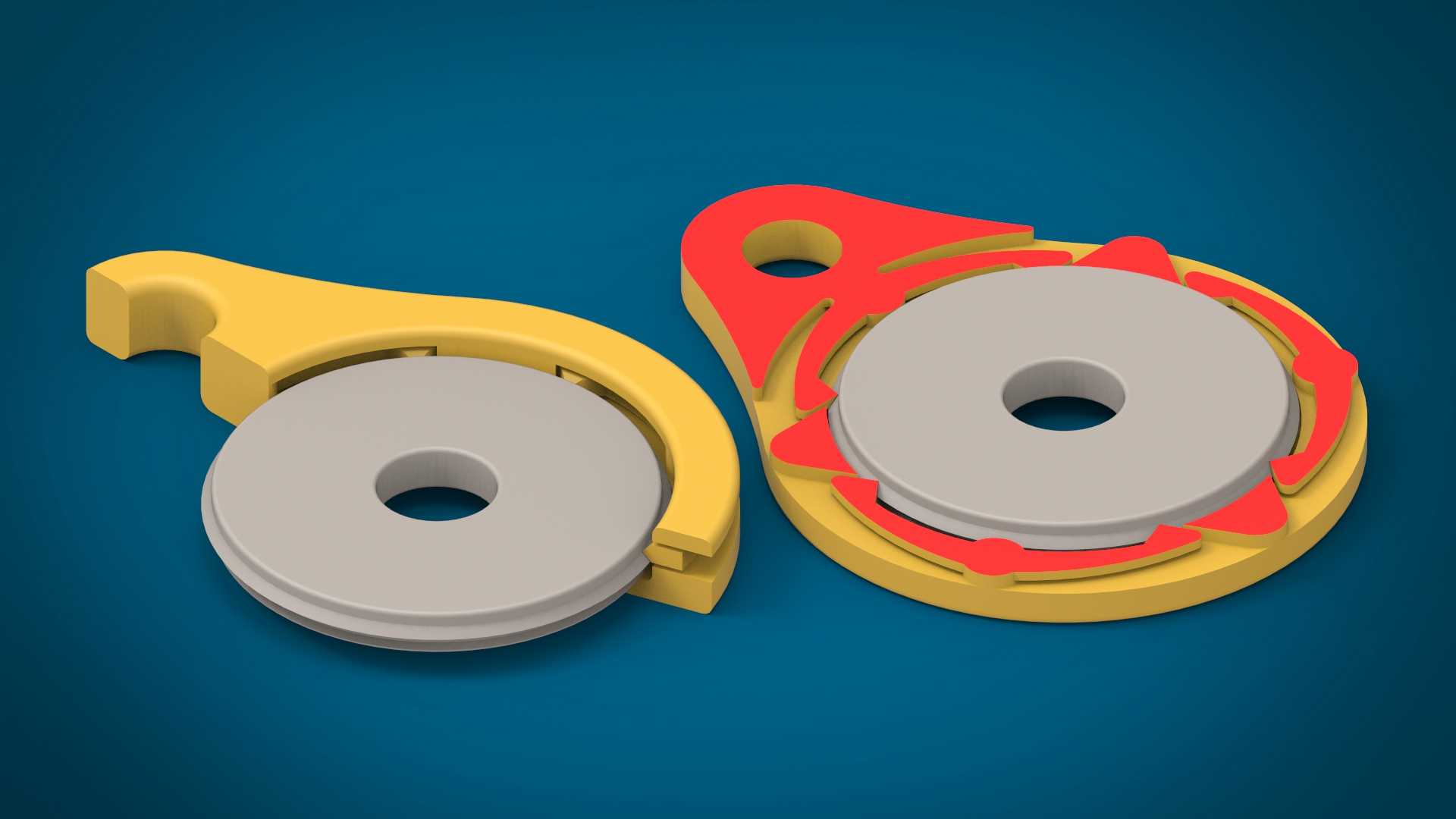

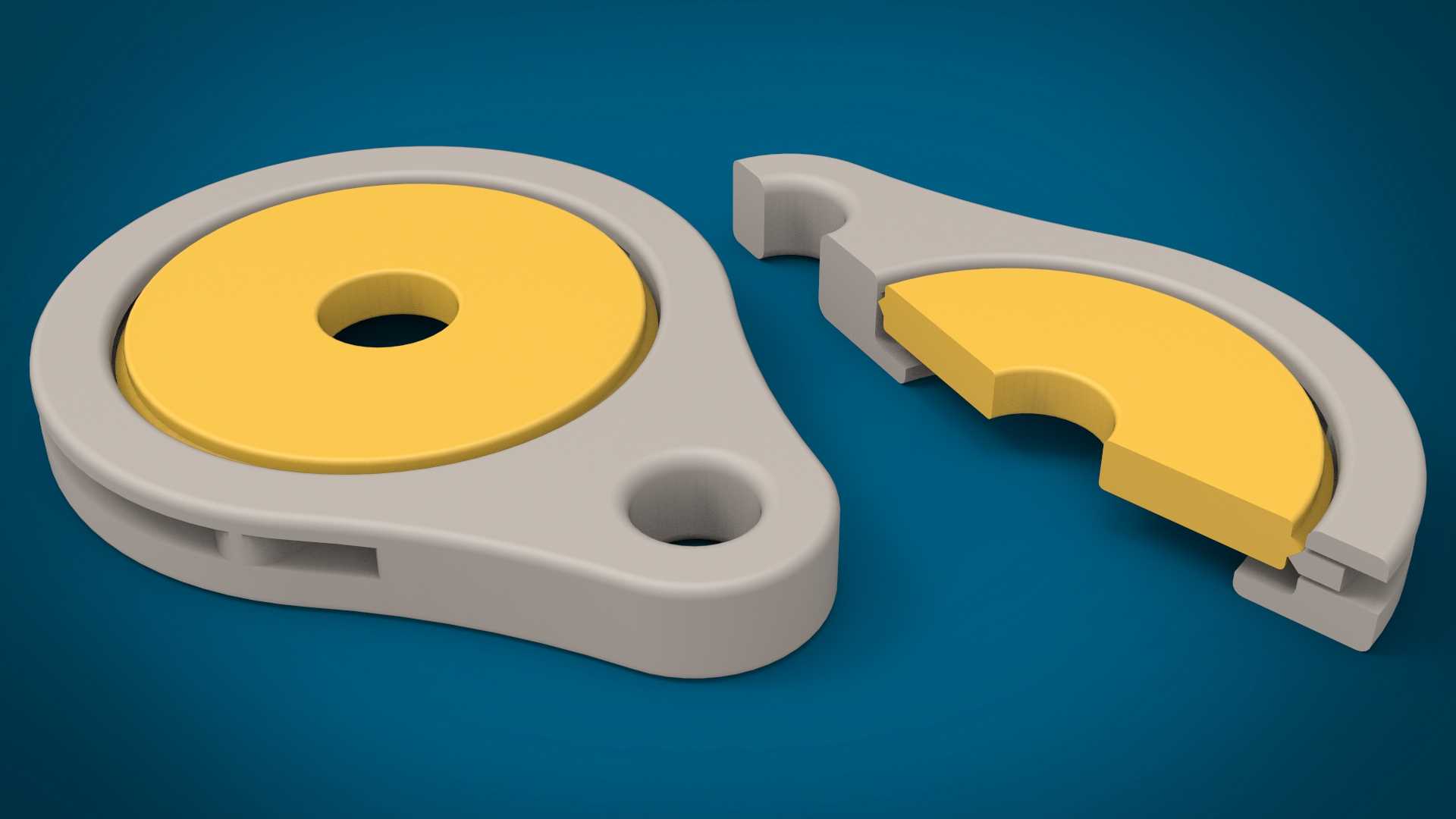

　　从功能特性来看，支架采用径向插装的限位逻辑，芯片沿轴向推入支架腔体后，腔体内部的弹性卡筋会自动卡入芯片侧边的定位槽，无需额外螺丝、粘接剂即可完成固定，装配时仅需手动按压即可到位，单工位装配耗时不超过两秒，适配批量产线的快速组装需求。支架侧壁预留了0.2mm的弹性变形余量，既可以保证芯片插装时的顺畅度，避免硬压导致的芯片引脚损伤，又能在插装到位后提供足够的抱紧力，在10g加速度的振动测试工况下，芯片不会出现松脱、移位问题。针对户外使用的购物车场景，支架的卡接结构做了圆角过渡处理，避免应力集中导致的低温脆裂问题，即使在零下十度的仓储环境下，结构依然能保持足够的弹性抱紧力。

　　设计过程中优先考虑了成型工艺的可行性，整体结构采用均匀壁厚设计，主体壁厚控制在1.8mm，所有转角处都做了R0.5的圆角过渡，避免注塑成型时出现缩痕、缺胶问题，进胶点设置在支架底部的非装配面，不会影响装配面的平面度。针对不同的加工需求，支架既可以采用注塑工艺批量生产，也可以通过3D打印做小批量试制，打印时无需添加支撑结构，摆放时将安装底面贴合打印平台即可，成型后仅需去除底部的打印纹路即可直接装配使用。材料选择上，若采用注塑工艺，优先选用POM材质，其弯曲弹性模量更高，卡接结构的抗疲劳性能更好，经过上千次插拔后依然能保持足够的卡紧力，若对成本敏感度更高，也可以选用ABS材质，满足常规室内场景的使用需求；若有特殊的高强度需求，还可以采用黄铜、铝合金通过数控加工制作，适配重载、极端温度的使用场景。

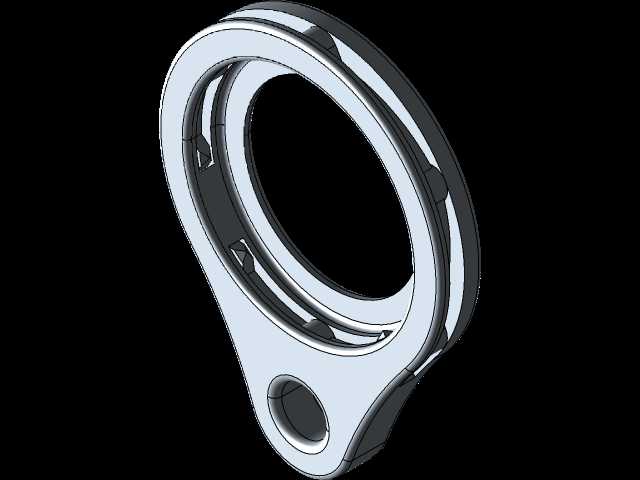

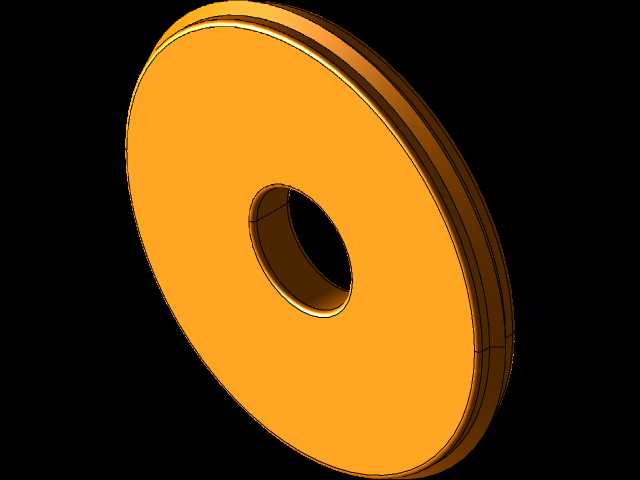

　　安装边界方面，支架的外部轮廓做了扁平化处理，整体安装占用空间紧凑，底部预留了两个直径2.2mm的安装孔，可以通过M2自攻螺丝固定在购物车的扶手内腔、车底控制盒内等安装位置，安装孔中心距公差控制在±0.05mm，保证与安装位的对位精度。支架的芯片插入口做了15度的导入倒角，即使装配时芯片与支架存在小幅角度偏差，也能顺着倒角顺利滑入腔体，降低产线员工的装配对位难度。腔体内部的定位筋高度控制在0.8mm，刚好与芯片表面的定位凹槽匹配，不会出现过定位导致的芯片装不到位问题，同时也能限制芯片的周向转动，保证芯片引脚与对接连接器的对位精度，避免插歪导致的引脚弯折、接触不良问题。

　　在实际的设备迭代过程中，这类支架往往需要根据芯片尺寸、安装空间的调整做快速改型，这款支架的参数化结构设计可以快速调整腔体尺寸、卡筋位置、安装孔位，适配不同规格的识别芯片、传感芯片安装需求，无需重新做整体结构重构。针对购物车频繁移动的使用特点，支架的边缘全部做了钝边处理，没有尖锐棱角，避免装配、维护过程中划伤操作人员，同时也避免使用过程中磕碰导致的结构崩裂。考虑到售后维护的需求，支架的卡筋位置预留了拆卸缺口，需要更换芯片时，仅需用一字螺丝刀插入缺口轻轻撬动，即可松开卡筋取出芯片，无需破坏支架本体，降低后期维护的配件更换成本。
