航模牵引专用高启动滑轮结构设计

　　这款滑轮的核心应用场景聚焦于无线电控制模型飞机、滑翔机的地面牵引起飞环节，不少航模爱好者在牵引无动力滑翔机时，常遇到牵引速度不足、拉力传递损耗大的问题，这款滑轮正是针对这类场景做的定向结构优化，能在牵引过程中实现牵引端速度两倍于模型端的输出，大幅降低牵引时的跑动距离要求，尤其适合场地受限的外场飞行场景。

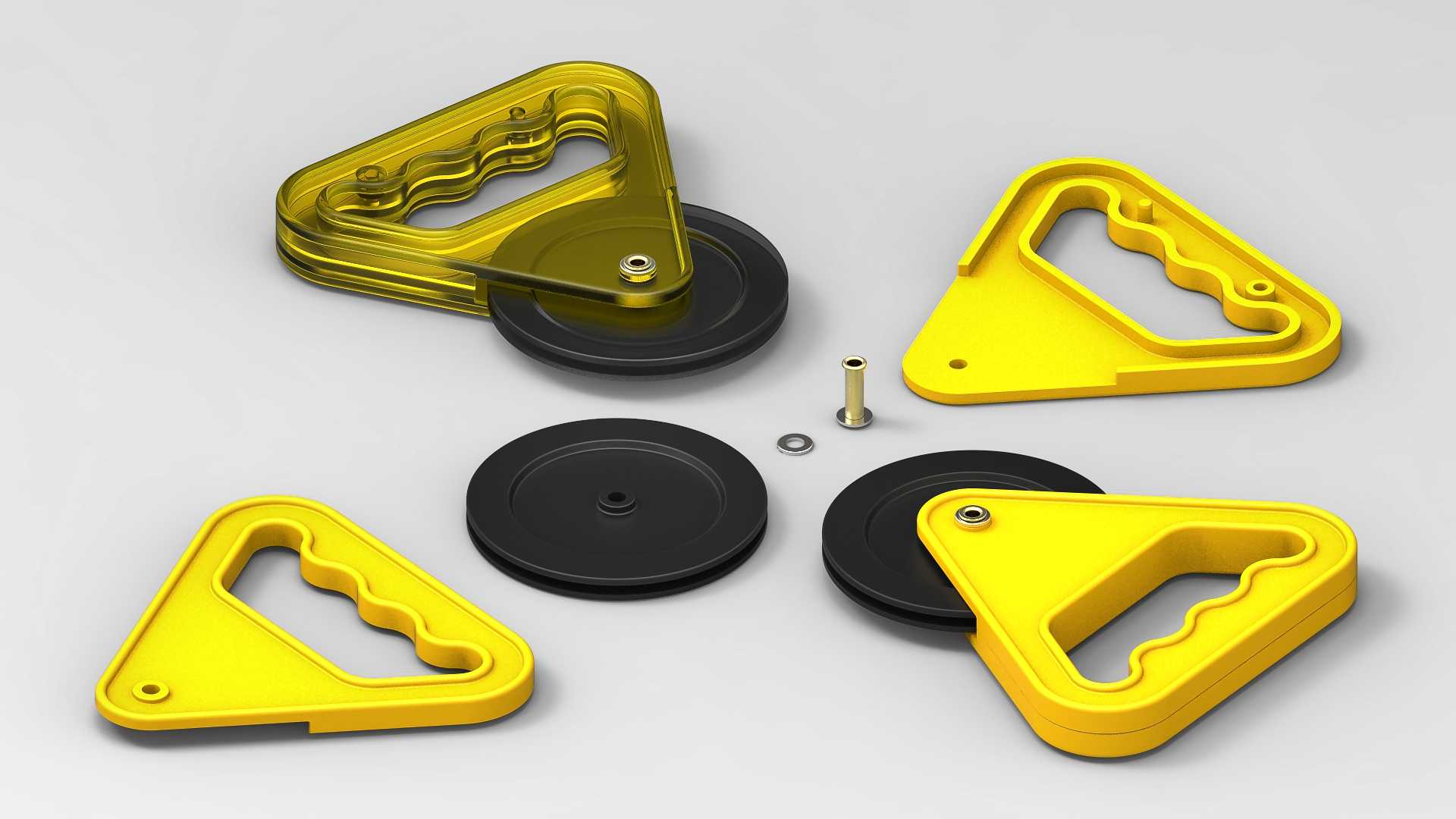

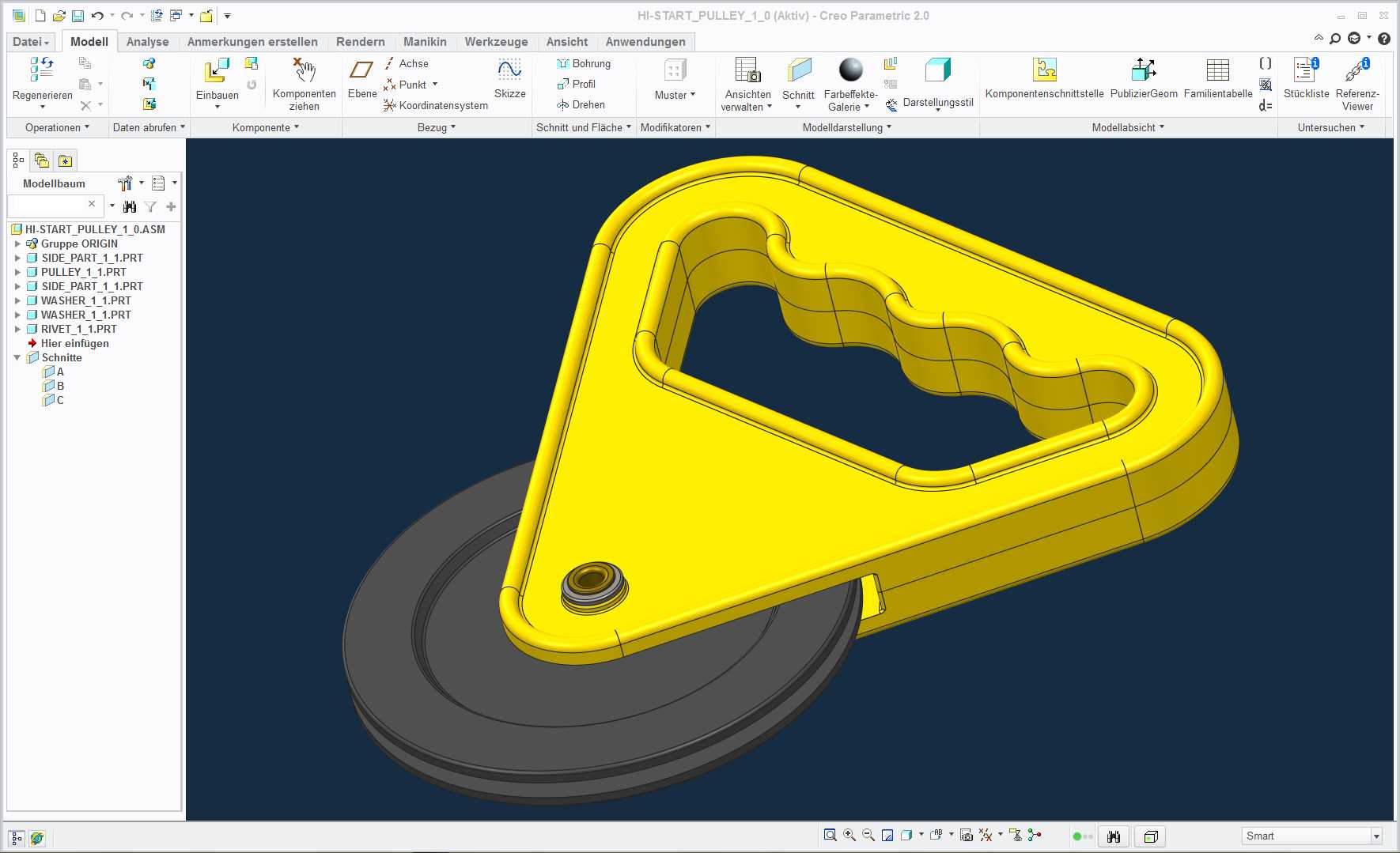

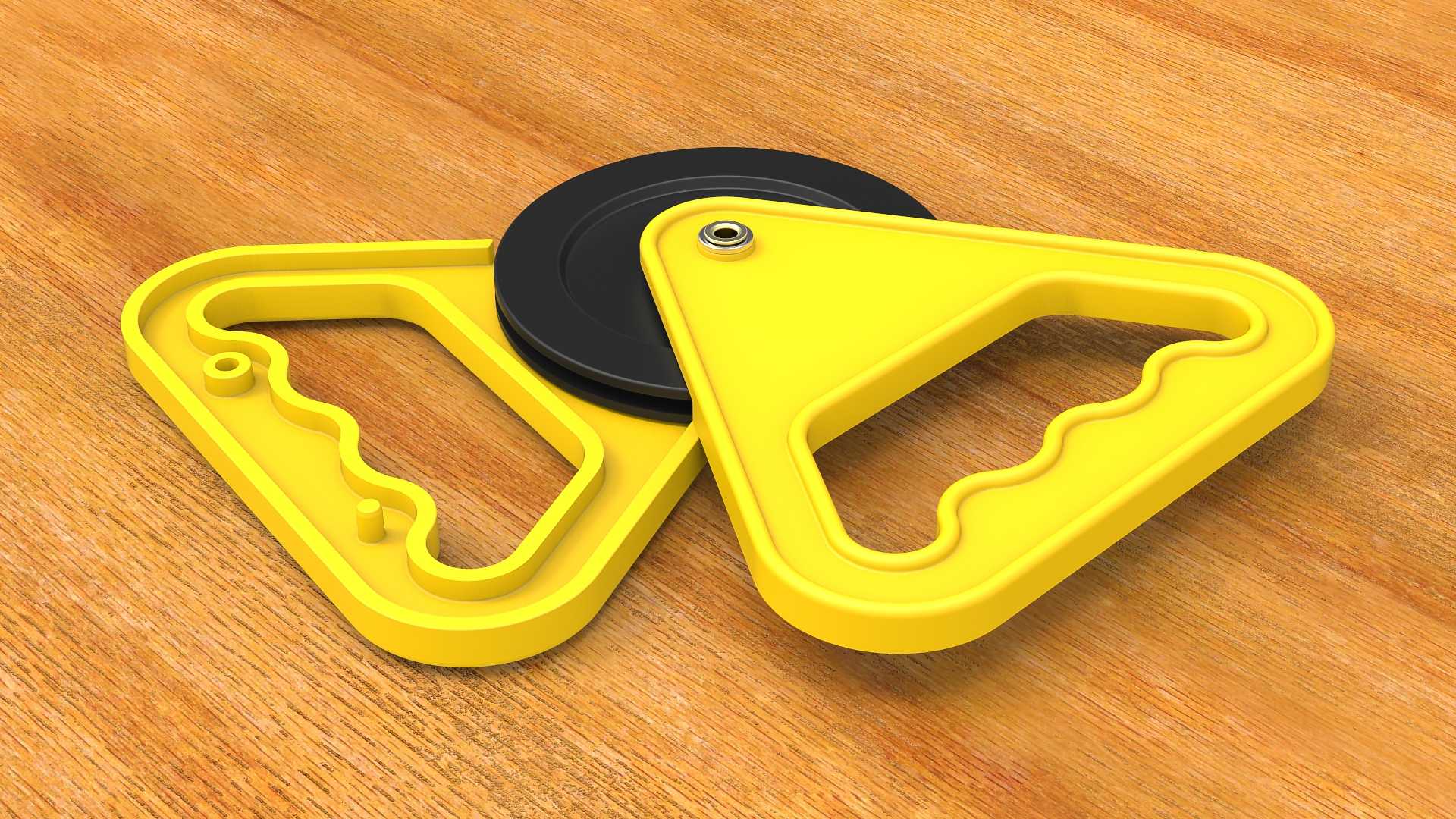

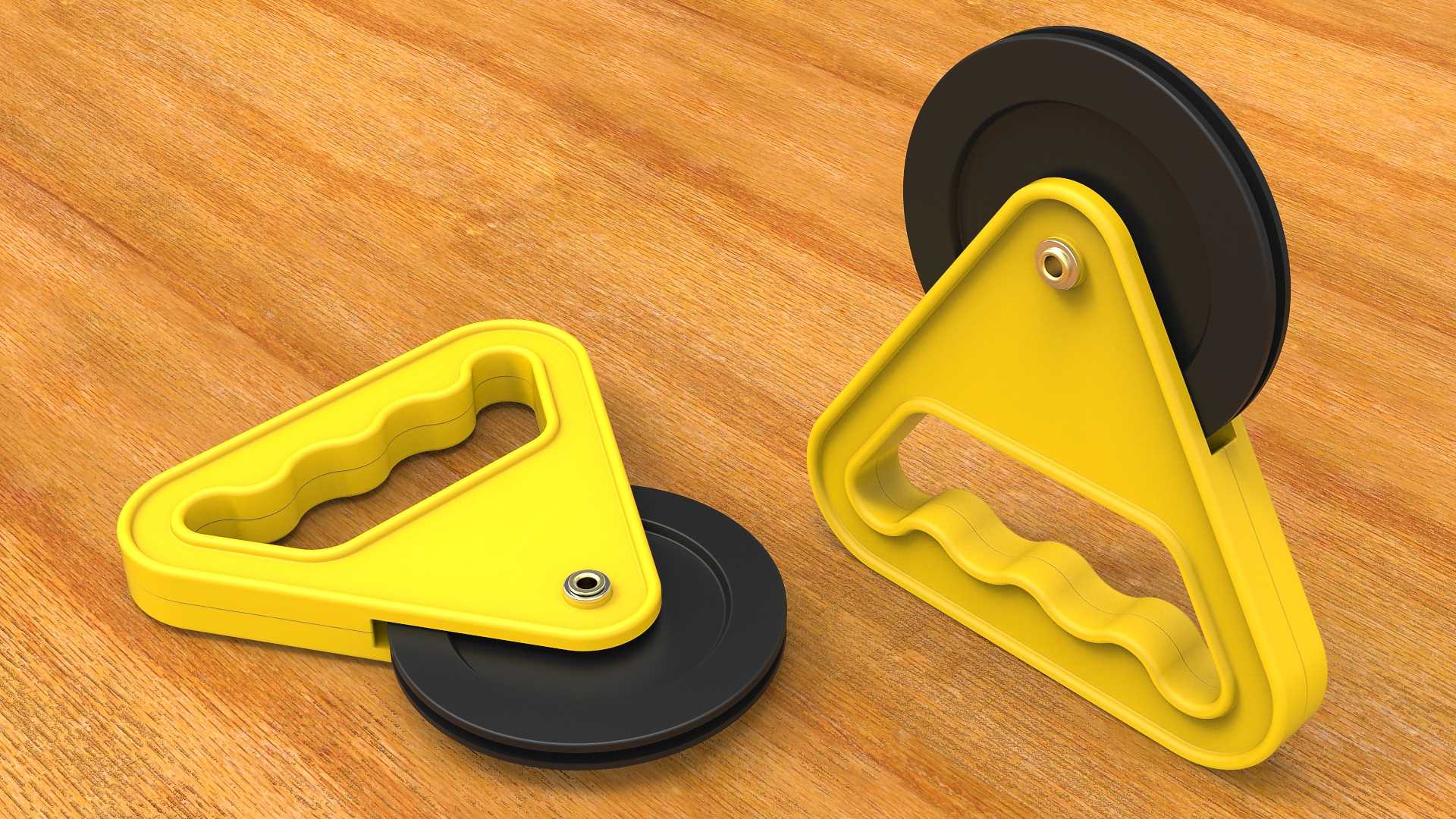

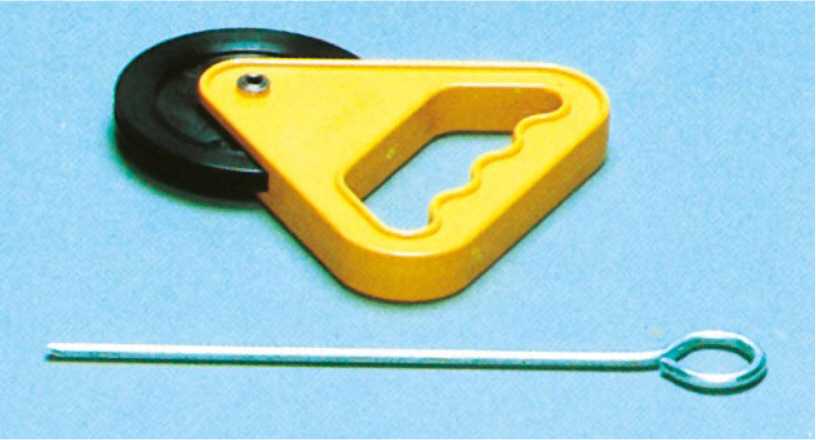

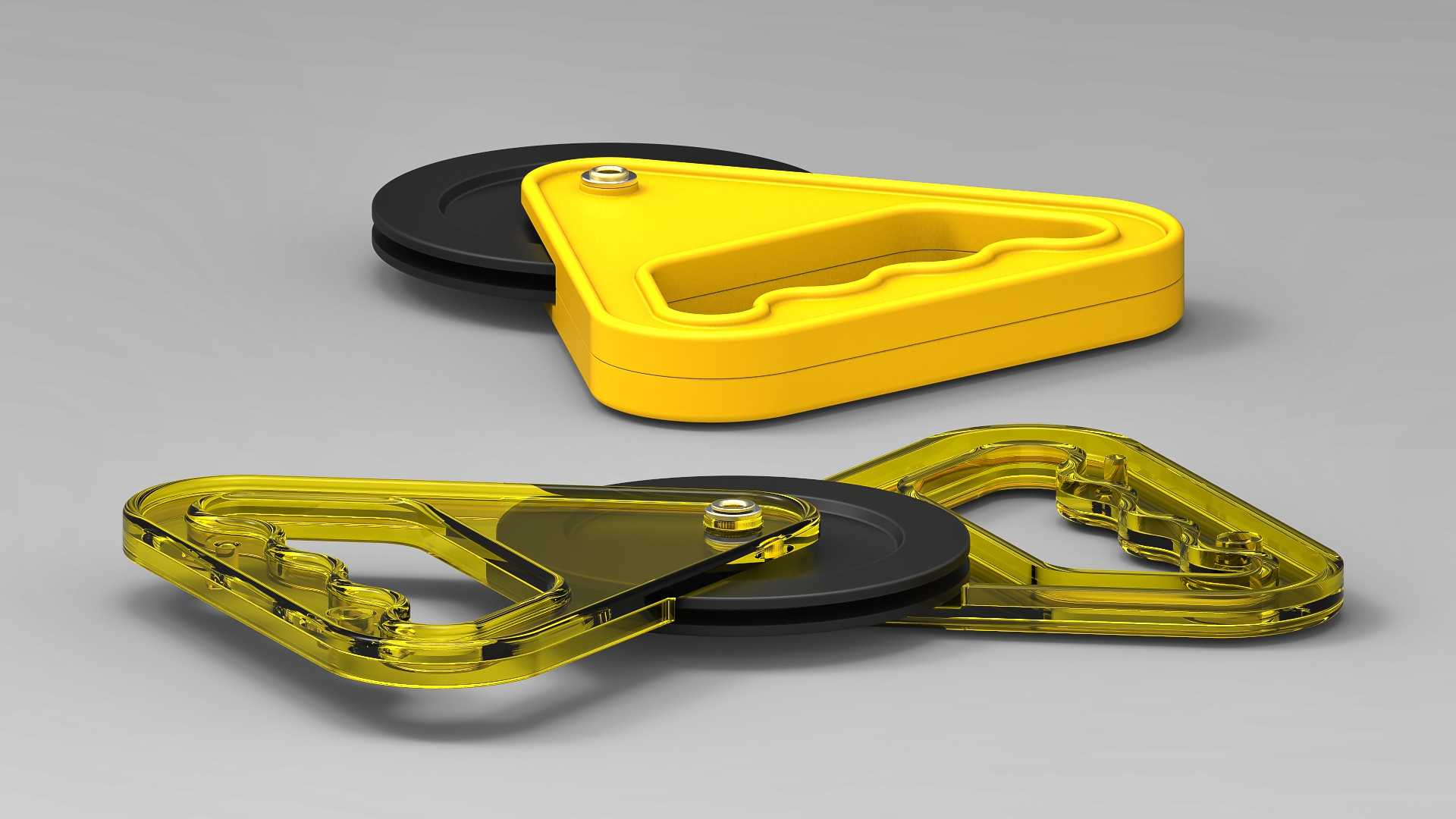

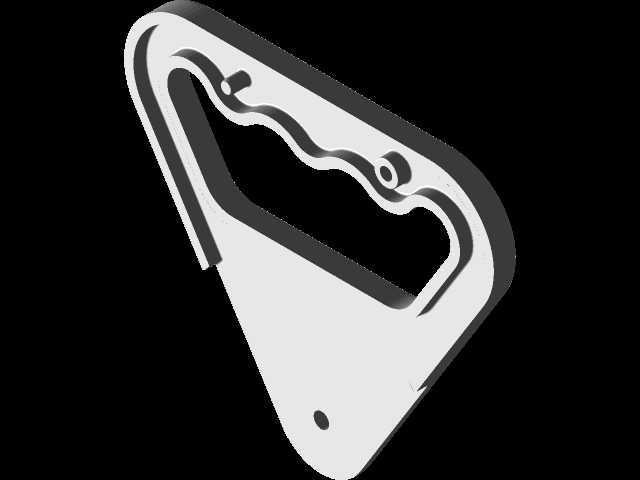

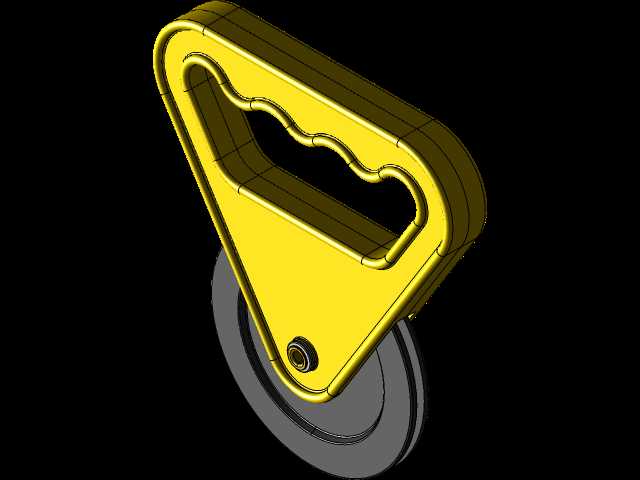

　　从实际使用功能来看，滑轮主体分为侧部支架与滑轮轮体两个核心部分，侧部支架采用三角握持式结构，握持区域做了符合人体工学的内凹指槽设计，牵引作业时操作人员可直接握持支架完成牵引动作，无需额外加装握持配件，指槽的弧度匹配四指弯曲形态，长时间握持牵引也不会出现硌手的问题，同时三角结构的支架具备足够的结构强度，牵引过程中承受拉力时不会出现支架形变、开缝的问题。轮体部分采用低摩擦系数的材质制作，轮体与中心转轴的配合间隙控制在合理范围，牵引过程中轮体转动顺滑无卡滞，不会出现绳索卡顿、拉力突增的情况，能保证牵引速度的平稳传递。

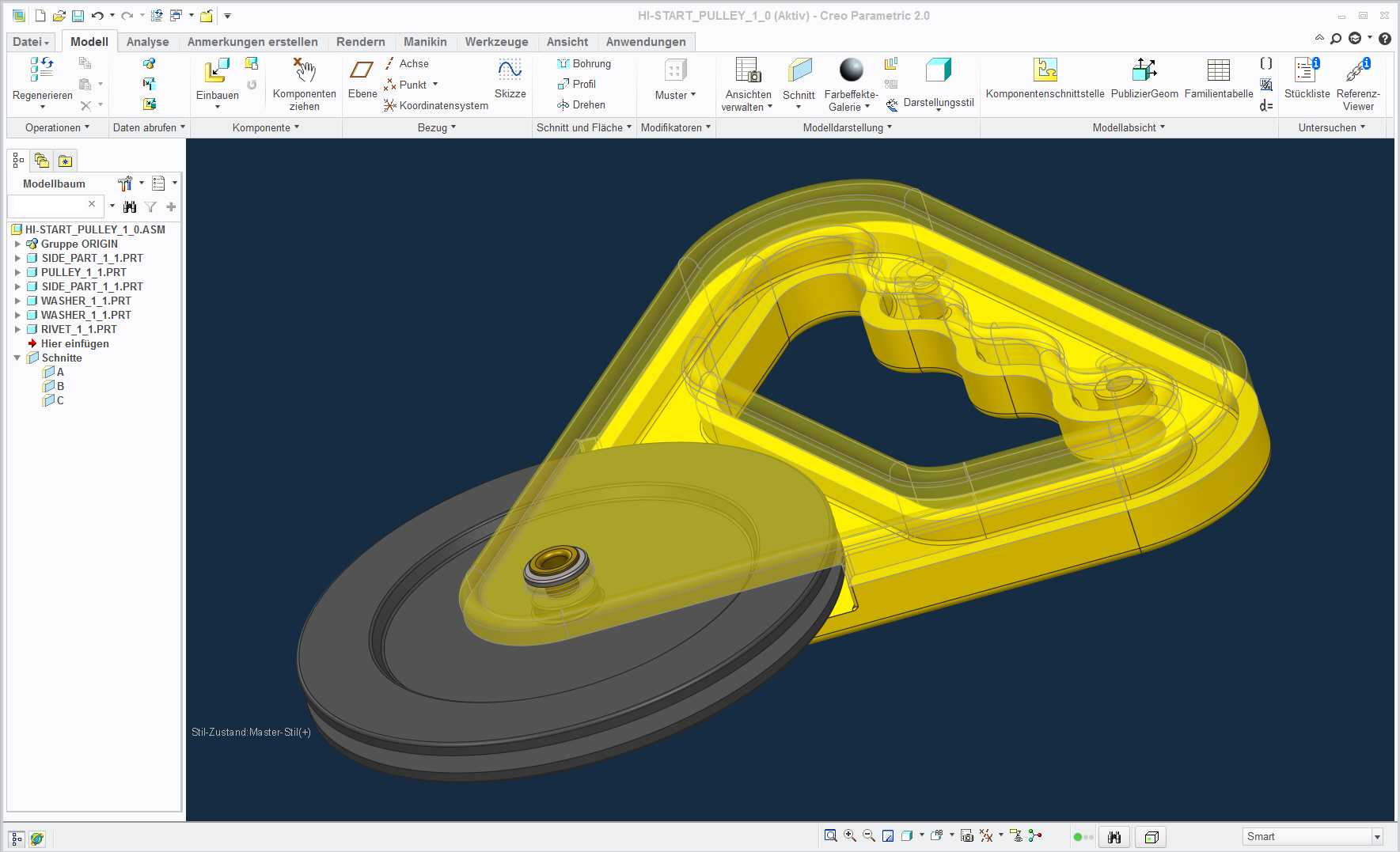

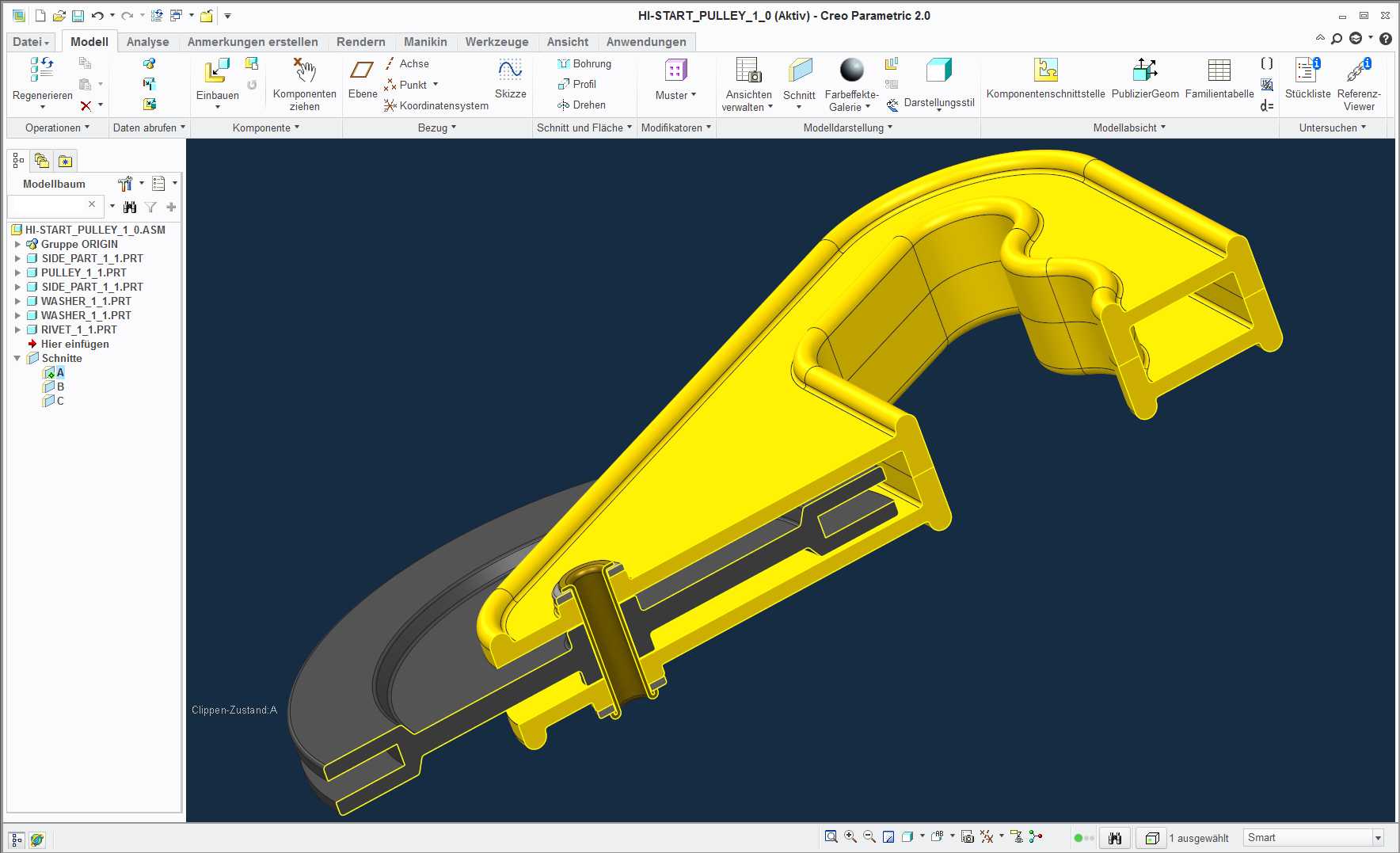

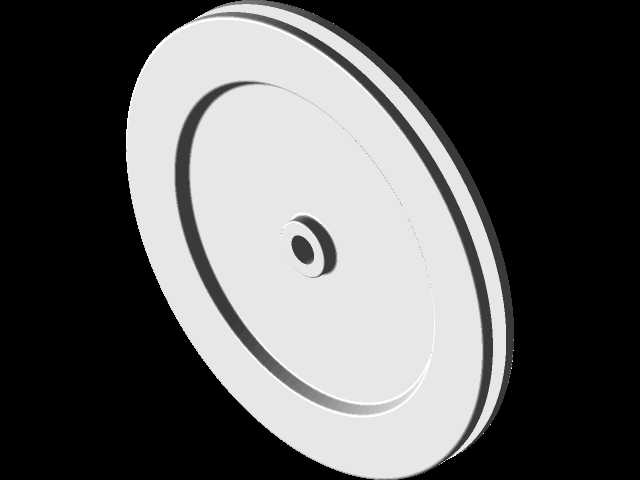

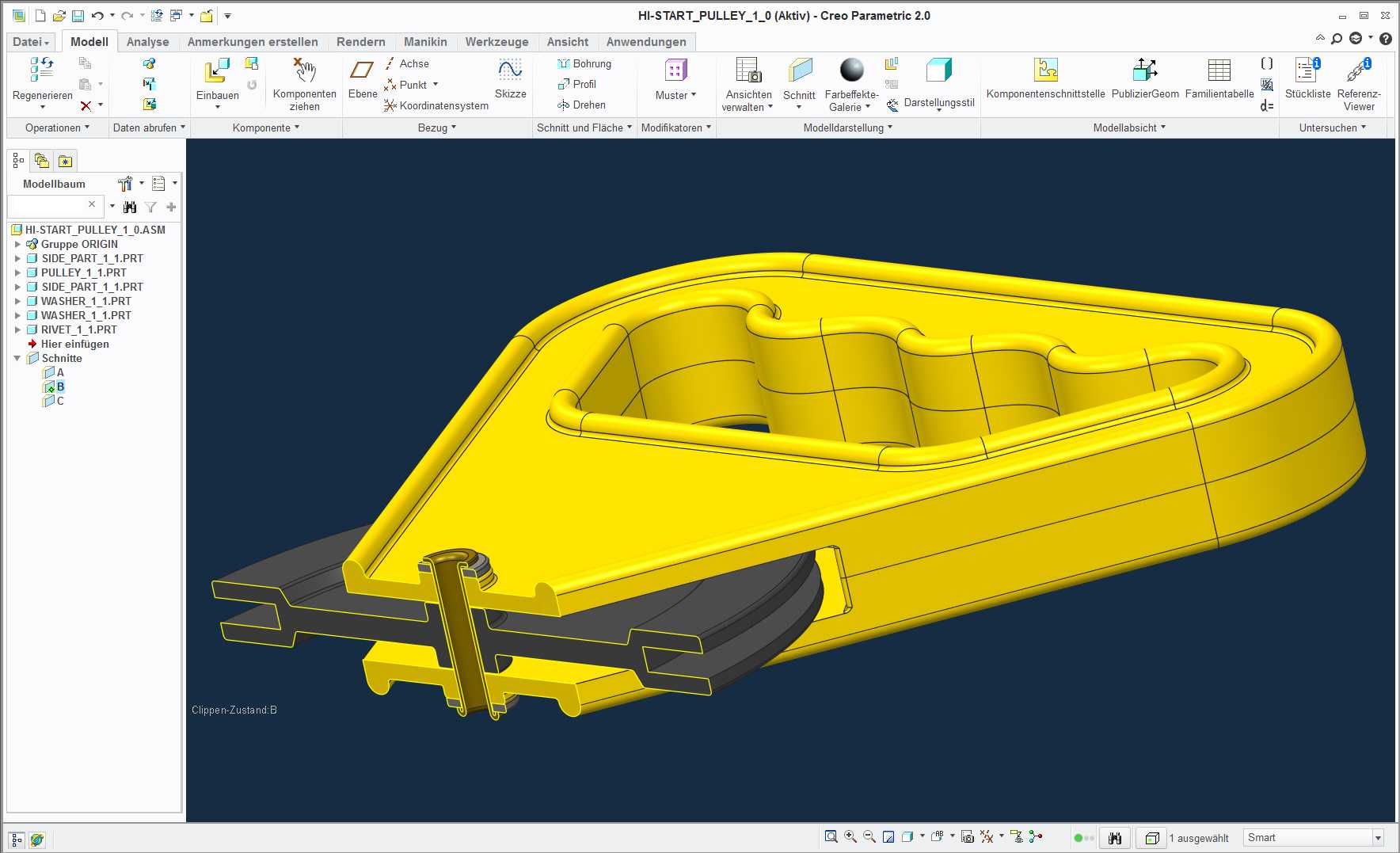

　　设计思路上，这款滑轮没有采用常规起重滑轮的厚重金属结构，而是针对航模牵引的拉力量级做了轻量化优化，整体结构重量控制在较低水平，外场携带时不会增加过多负重。支架与轮体的连接采用嵌入式转轴固定结构，转轴端部做了防脱限位处理，日常使用无需额外维护，也不会出现轮体脱落的问题。支架外侧做了圆弧过渡处理，没有尖锐棱角，避免牵引操作时划伤手部或者刮蹭航蒙皮。轮体的绳槽深度经过反复验证，适配航模牵引常用的尼龙绳、凯夫拉绳规格，牵引过程中绳索不会从绳槽中脱出，即使牵引角度出现小幅偏移，绳槽的导向结构也能自动将绳索归位到槽体中心，避免绳索偏磨轮体边缘。

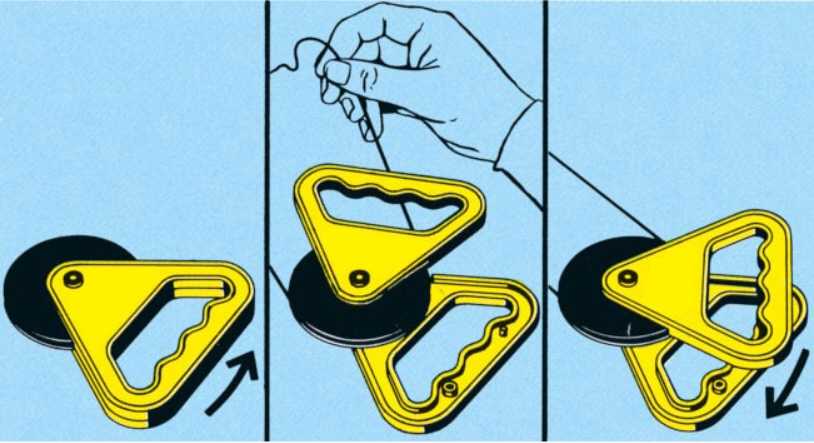

　　从安装与使用边界来看，这款滑轮属于手持牵引类配件，无需固定安装在地面或者支架上，使用时操作人员单手握持支架即可完成操作，整体外形尺寸控制在成年人单手握持的舒适范围内，支架的三角轮廓最大宽度不超过成年人手掌宽度，握持时手掌可完全包裹支架受力区域，牵引时拉力可均匀传递到整个手掌，不会出现局部压强过大的问题。轮体直径的选择兼顾了牵引速度比与结构重量，直径过小会导致绳索弯折半径过小、容易损伤牵引绳，直径过大则会增加整体重量、不便于携带，最终选定的轮体直径刚好匹配常用牵引绳的最小弯折半径要求，长期使用也不会造成牵引绳的过度弯折损耗。

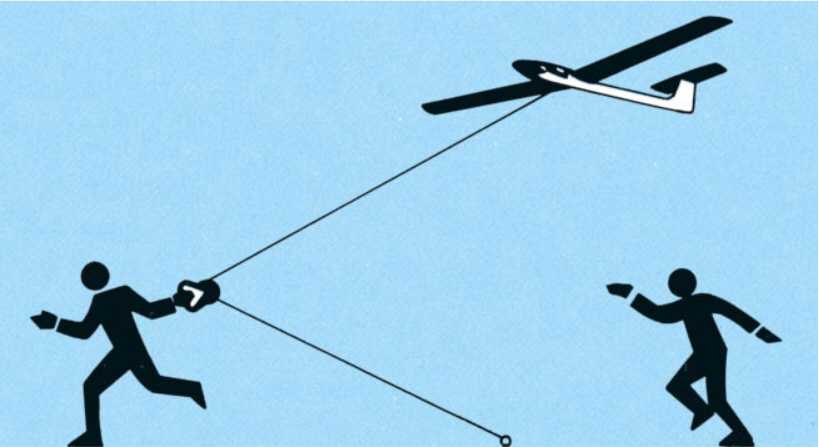

　　在实际使用过程中，这款滑轮可适配不同级别的无线电控制滑翔机牵引需求，从入门级的小型滑翔机到进阶级的大翼展滑翔机，都能通过该滑轮完成牵引起飞操作，牵引时绳索一端连接模型，绕过滑轮后由牵引人员握持或者连接牵引绞盘，通过滑轮的动滑轮原理实现速度倍增，在有限的场地长度内即可让滑翔机达到足够的起飞空速，避免因牵引距离不足导致起飞失败。滑轮的侧部与皮带轮（轮体）均采用优质工程塑料制作，材质本身具备足够的耐磨性与抗冲击性，外场使用时即使不慎掉落到草地、硬质地面，也不会出现支架碎裂、轮体开裂的问题，环境适应性较强。

　　结构细节上，支架的握持区域做了防滑纹理处理，即使手部出汗或者佩戴薄手套操作，也能稳定握持不会打滑。转轴位置采用了自润滑的配合设计，无需定期加注润滑油，日常使用仅需清理绳槽内的泥沙、杂物即可维持顺滑转动。轮体两侧做了挡边结构，挡边高度高于绳槽深度，可完全限制绳索的轴向窜动，牵引过程中不管是加速阶段还是牵引绳脱钩的瞬间，绳索都不会从轮体上滑脱。整个滑轮没有多余的零散配件，所有部件均为组装固定完成的整体结构，开箱即可直接使用，不需要用户自行组装调试，降低了使用门槛。
