带磁吸结构的虎钳副防护钳口结构

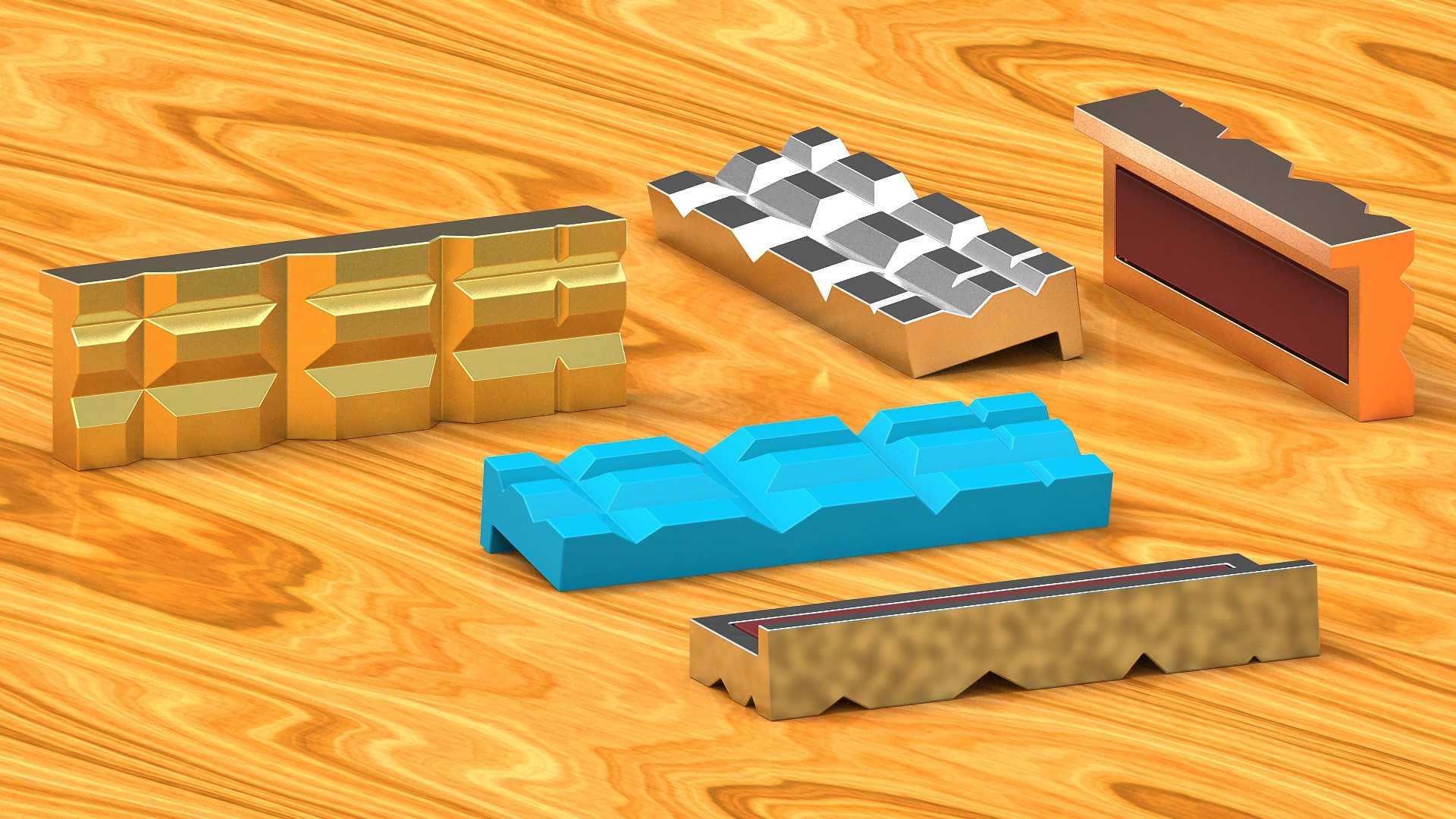

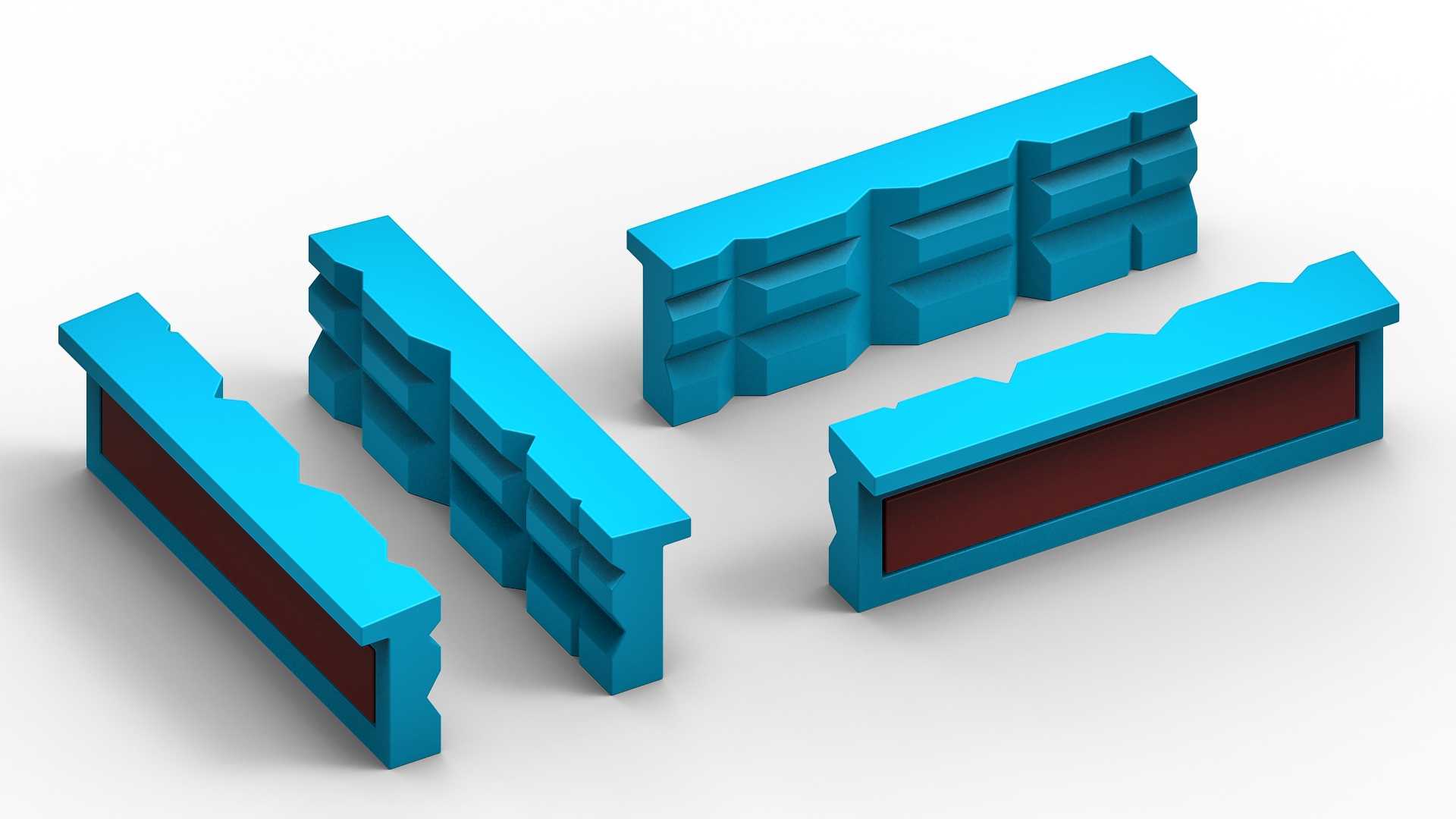

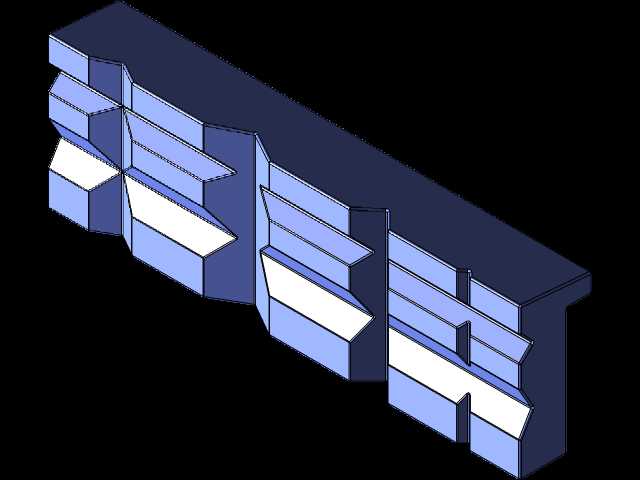

　　这套钳口结构是为普通台虎钳配套设计的防护替换件，日常在机加工工位、钳工装配台、精密零件修配场景中使用频率极高，很多一线操作工人都遇到过原生虎钳硬钳口夹伤工件表面、夹持异形件贴合度不足的问题，这套副防护钳口就是针对这类痛点做的适配设计。从结构上看，整套组件包含四件不同齿形的钳口主体，以及内嵌的磁吸嵌件，钳口主体的夹持面做了差异化的齿形设计，有适配平整工件的细齿面、适配圆棒类工件的V型槽面、适配异形曲面工件的仿形齿面，能覆盖日常80%以上的常规夹持需求，不用频繁更换不同类型的钳口配件。设计的时候特意把磁吸结构嵌在钳口和虎钳固定钳身、活动钳身贴合的背面，靠永磁体的吸力直接吸附在虎钳原有的钢质钳口面上，不需要额外做螺栓锁紧、压板固定的结构，

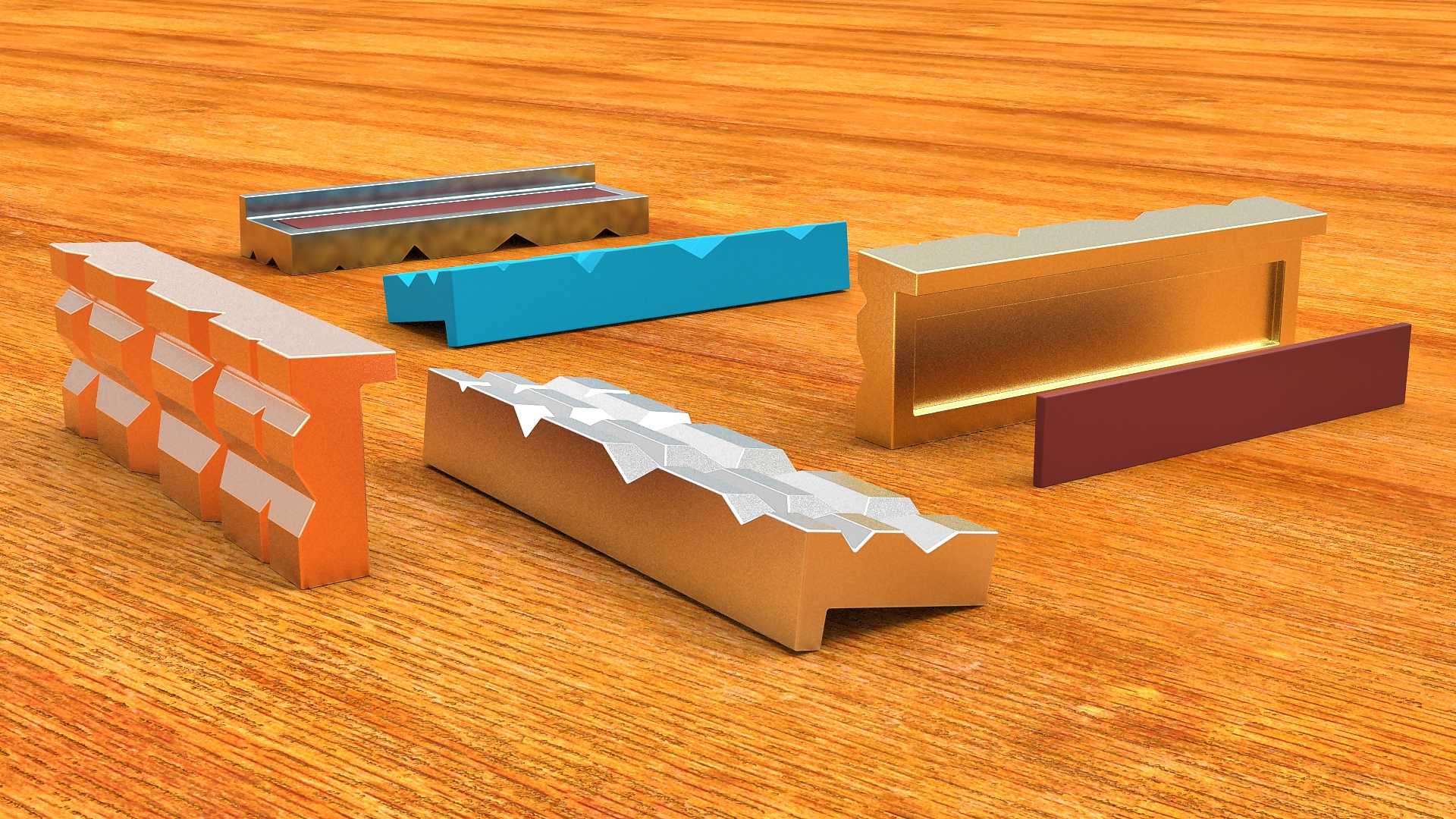

　　拆装的时候直接拔取就能更换，切换不同夹持面的时间不超过十秒，完全不会打断工位上的连续操作节奏。钳口主体的外形尺寸完全适配市面上主流的6寸台虎钳的钳身安装边界，长度刚好覆盖虎钳钳口的全宽，厚度控制在15mm，安装之后不会过多占用虎钳的最大开合行程，预留的夹持行程足够满足常规零件的装夹需求；所有棱边都做了0.25mm的圆角倒钝处理，一方面是避免安装使用的时候划伤操作人员的手部，另一方面也能减少应力集中，避免反复夹持受力的时候出现边角崩裂的问题。材质选择上预留了足够的适配空间，小批量自制的时候可以选铝型材直接CNC铣削成型，成本低加工周期短，适合维修工位临时自制使用；批量量产的时候可以选择压铸工艺用锌铝合金生产，

　　表面做硬化处理之后耐磨性能足够应对日常的夹持磨损，也可以用工程塑料注塑成型，用来夹持表面要求高的铝件、铜件、亚克力等软质工件，完全不会在工件表面留下压痕夹伤。内嵌的磁吸部件不需要做额外的紧固结构，直接在钳口主体背面铣出对应的嵌槽，把永磁块压入之后做封边处理即可，磁吸的吸力经过测算，足够承受常规铣削、锉修、装配敲击时候的侧向力，不会在夹持过程中出现钳口移位、脱落的问题。在实际使用场景中，针对不同的加工工况可以快速切换对应的钳面：做精密零件锉修装配的时候，用平齿软质钳面，避免夹伤零件的已加工表面；夹持圆棒、轴类零件打中心孔、做端面修整的时候，切换带V型槽的钳面，能保证零件装夹的同轴度，不会出现装夹歪斜的问题；夹持带不规则台阶、

　　曲面的异形零件时，用带仿形齿的钳面，增大接触面积的同时分散夹持力，避免局部压强过大夹坏薄壁零件。设计过程中特意把所有配合面的公差做了宽松适配，不需要过高的加工精度就能实现稳定安装，哪怕是普通的三轴铣床加工，也能做出完全可用的成品，对于小型加工车间、维修班组来说，完全可以根据自身的虎钳实际尺寸做微调修改，自制适配自身工位的防护钳口，不需要采购昂贵的原厂专用配件。另外钳口背面和虎钳原生钳口贴合的面做了平面度处理，安装之后不会出现翘曲、倾斜的问题，保证装夹之后的工件定位精度，不会因为钳口本身的安装误差导致零件装夹偏斜，影响后续的加工精度。齿形的深度也做了针对性优化，不会因为齿过深在软质工件表面留下过深的压痕，也不会因为齿过浅导致夹持摩擦力不足，出现工件打滑的问题，日常夹持做轻铣、钻孔、锉修、装配等操作的时候，夹持稳定性完全能满足工位需求。
