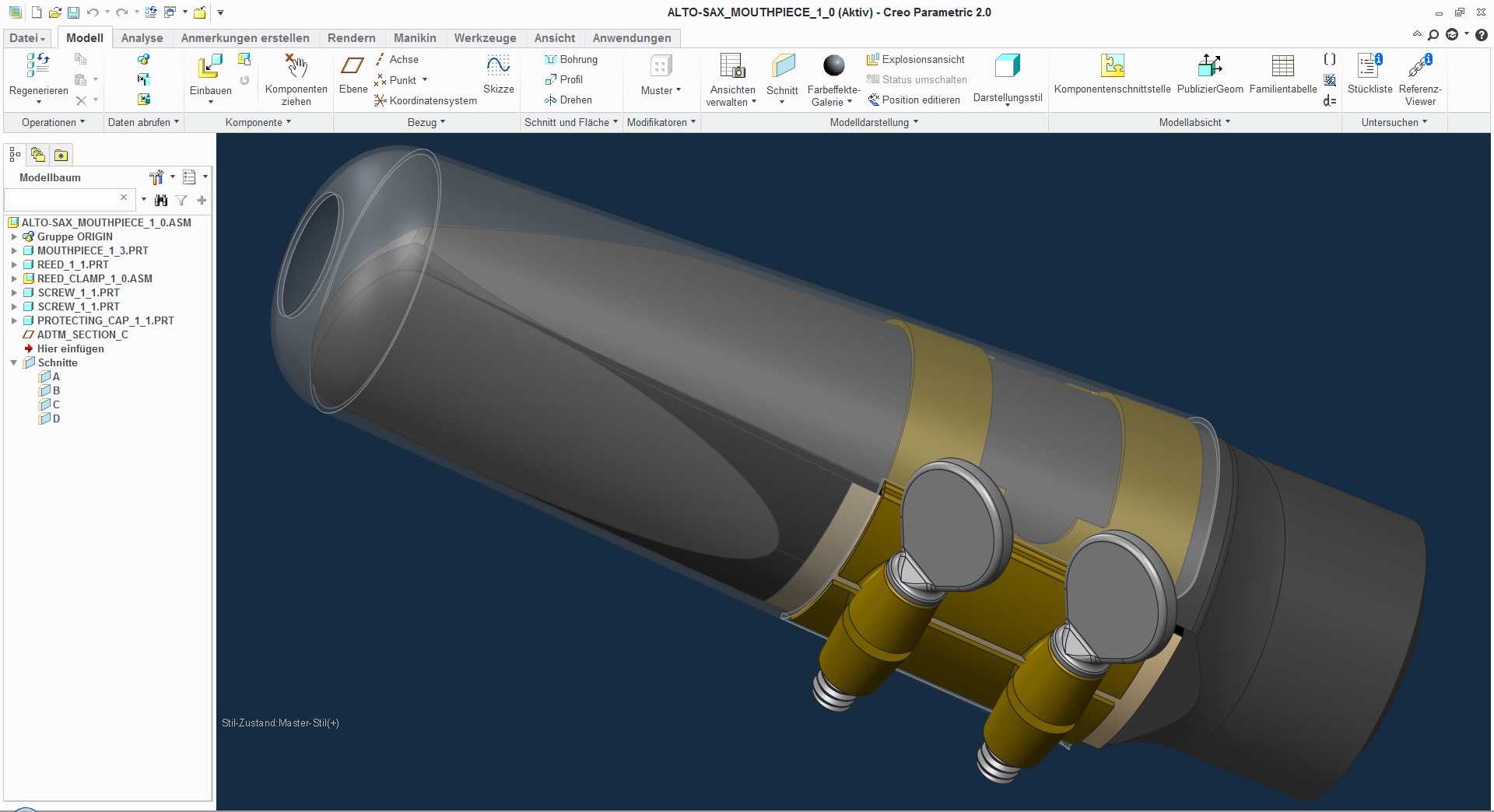

中音萨克斯吹口结构三维设计

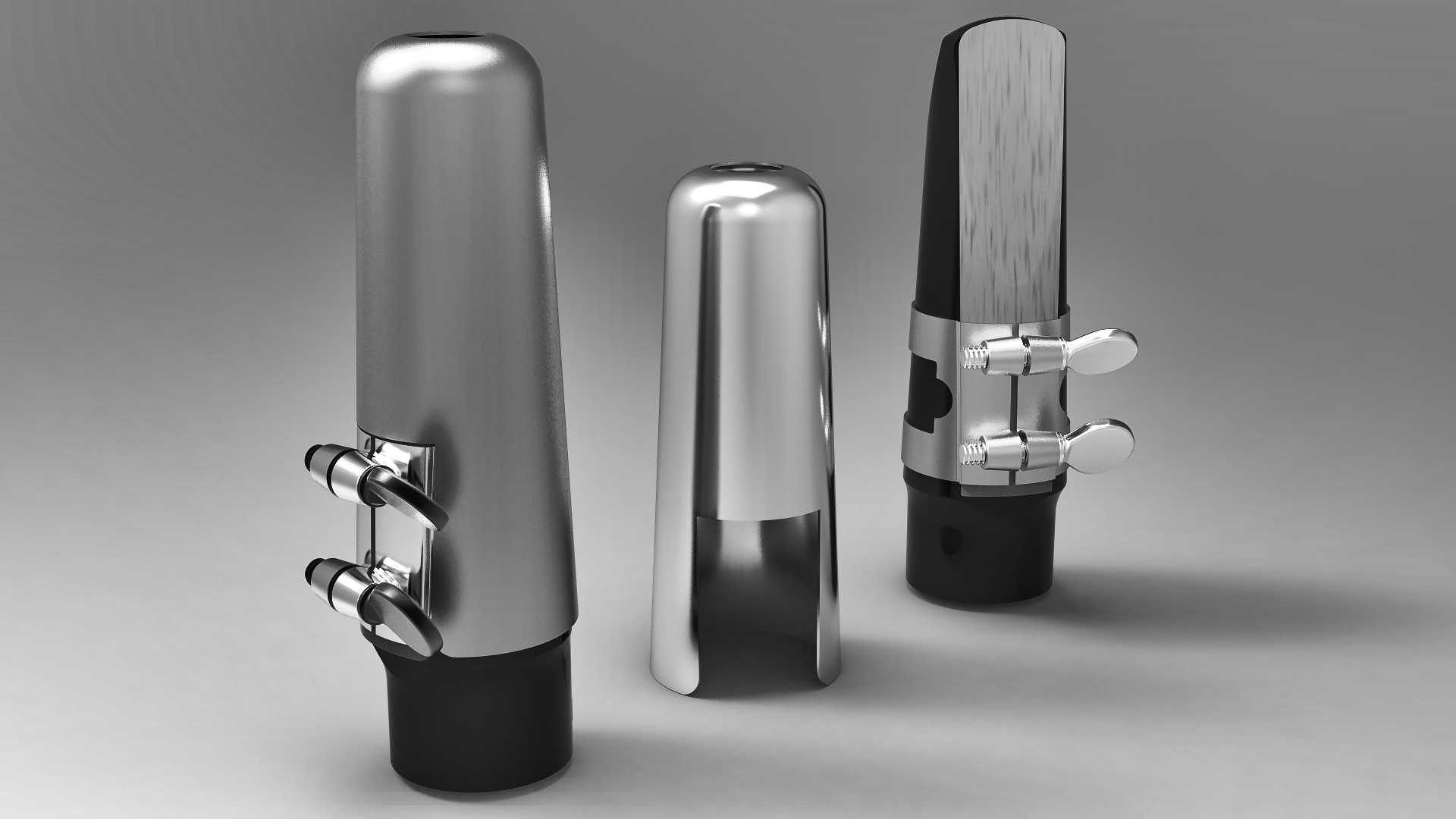

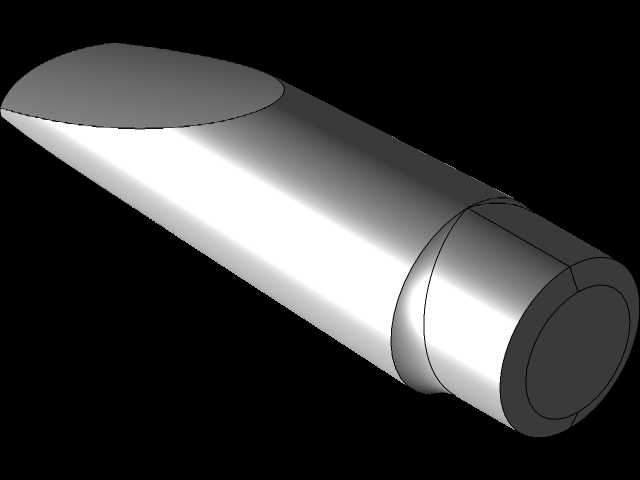

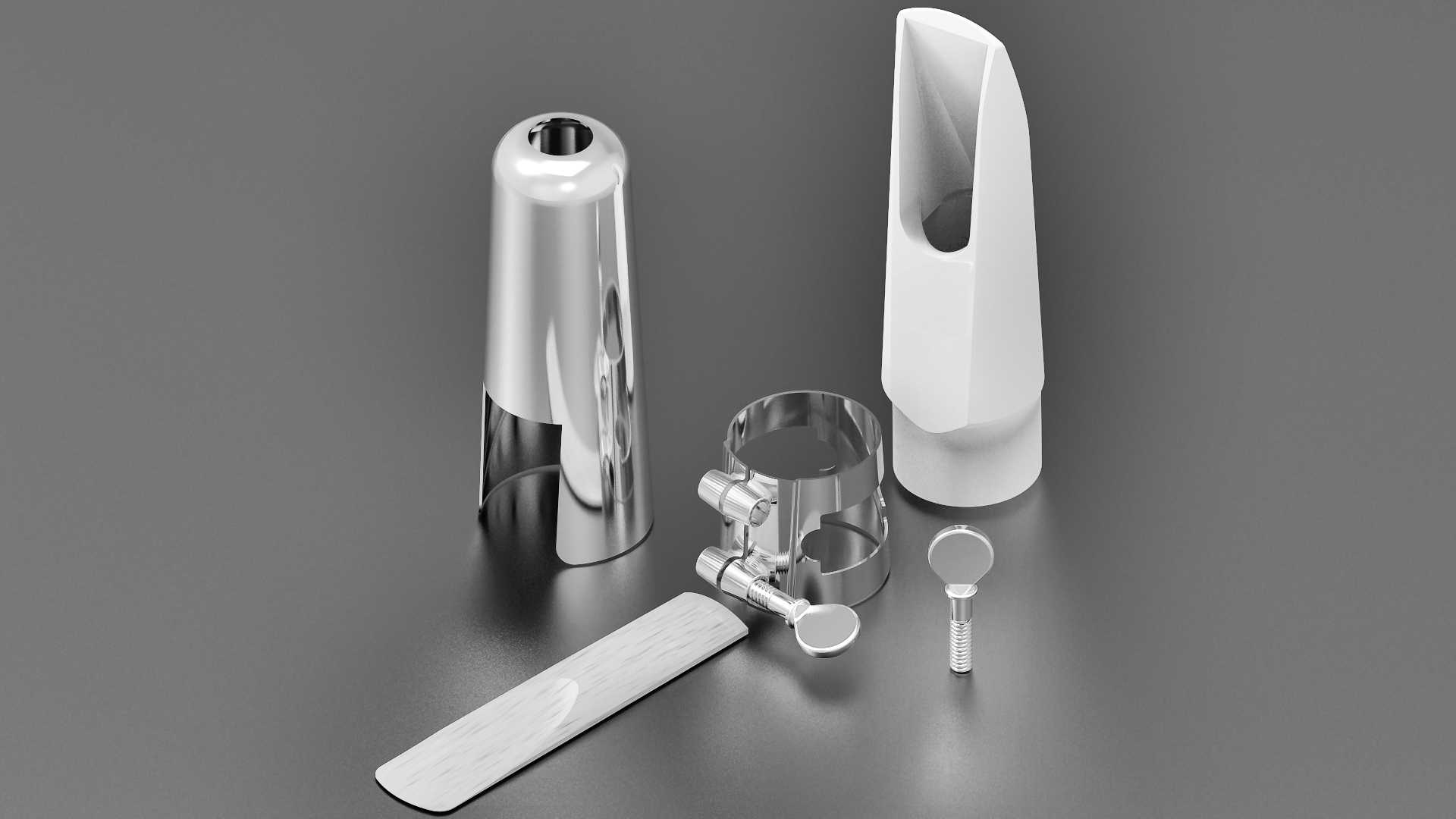

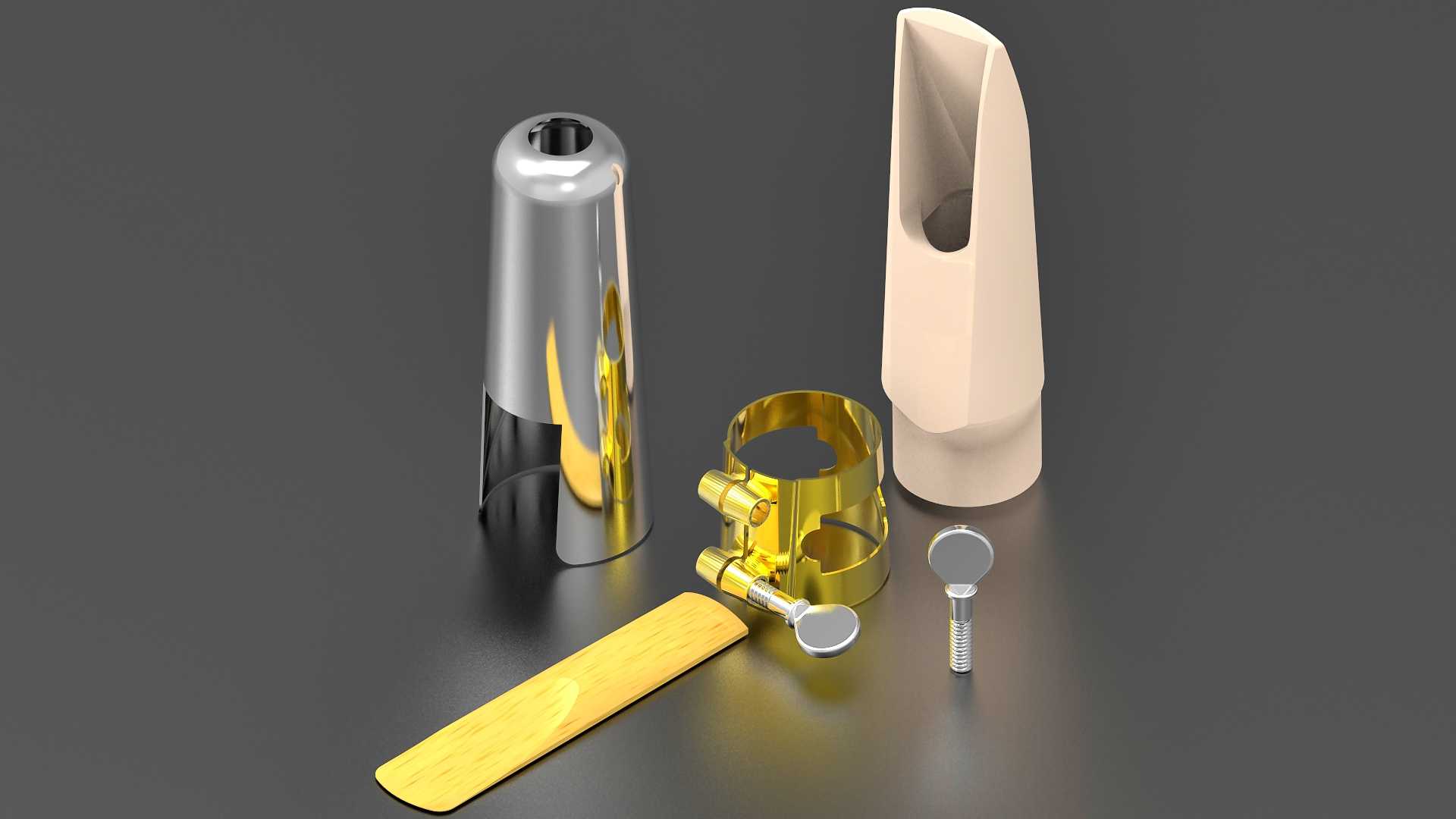

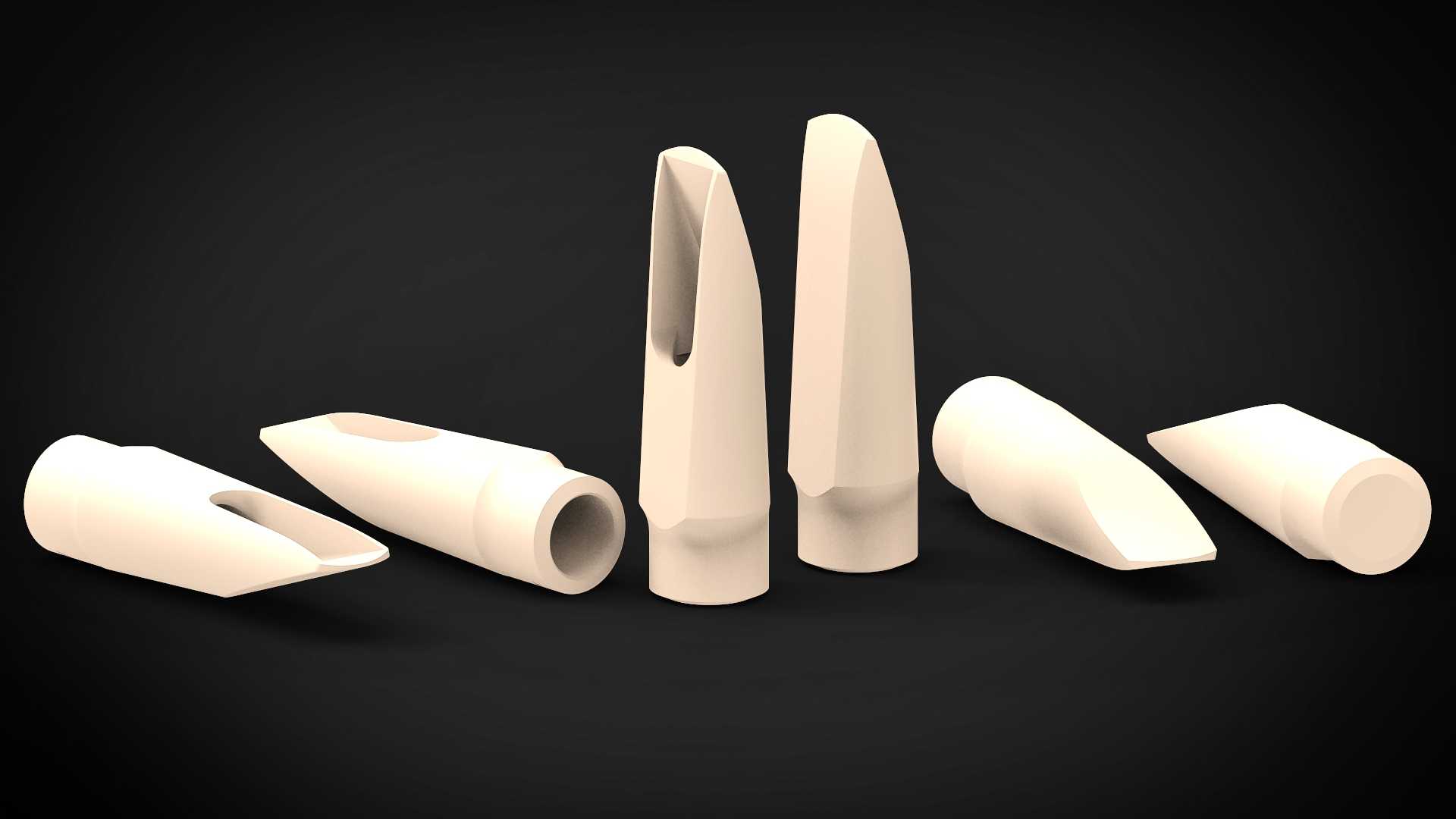

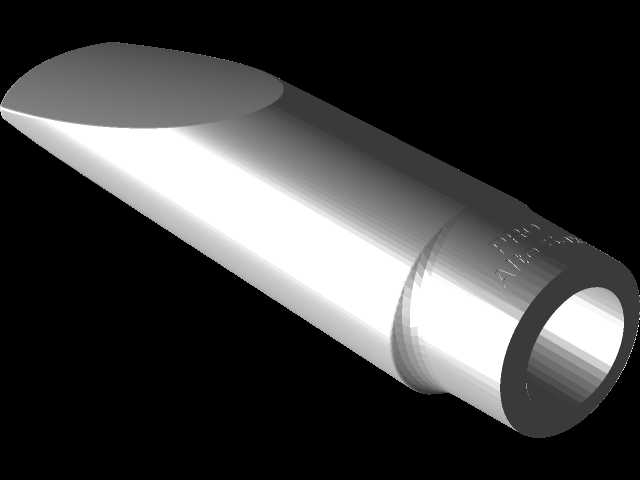

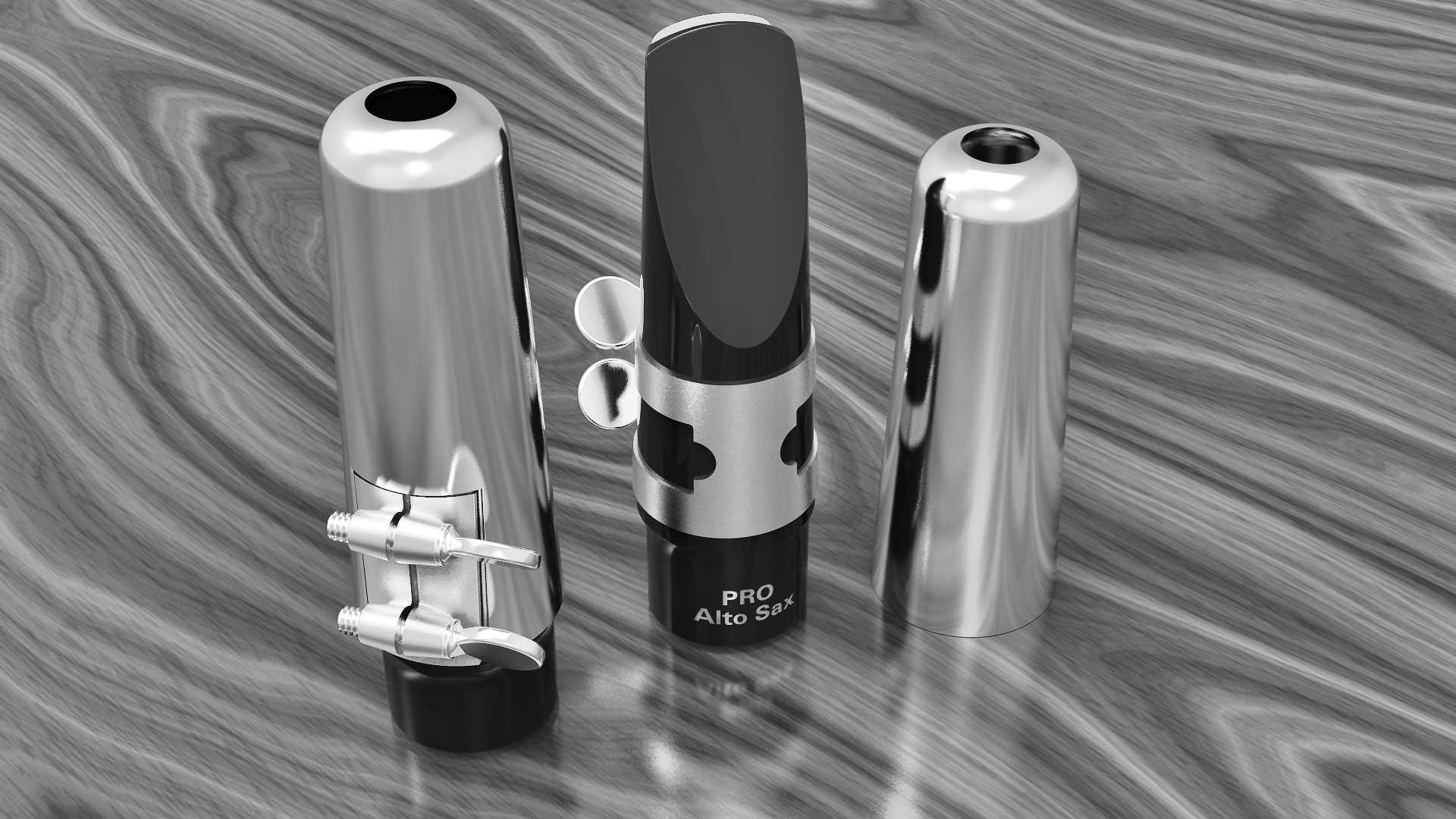

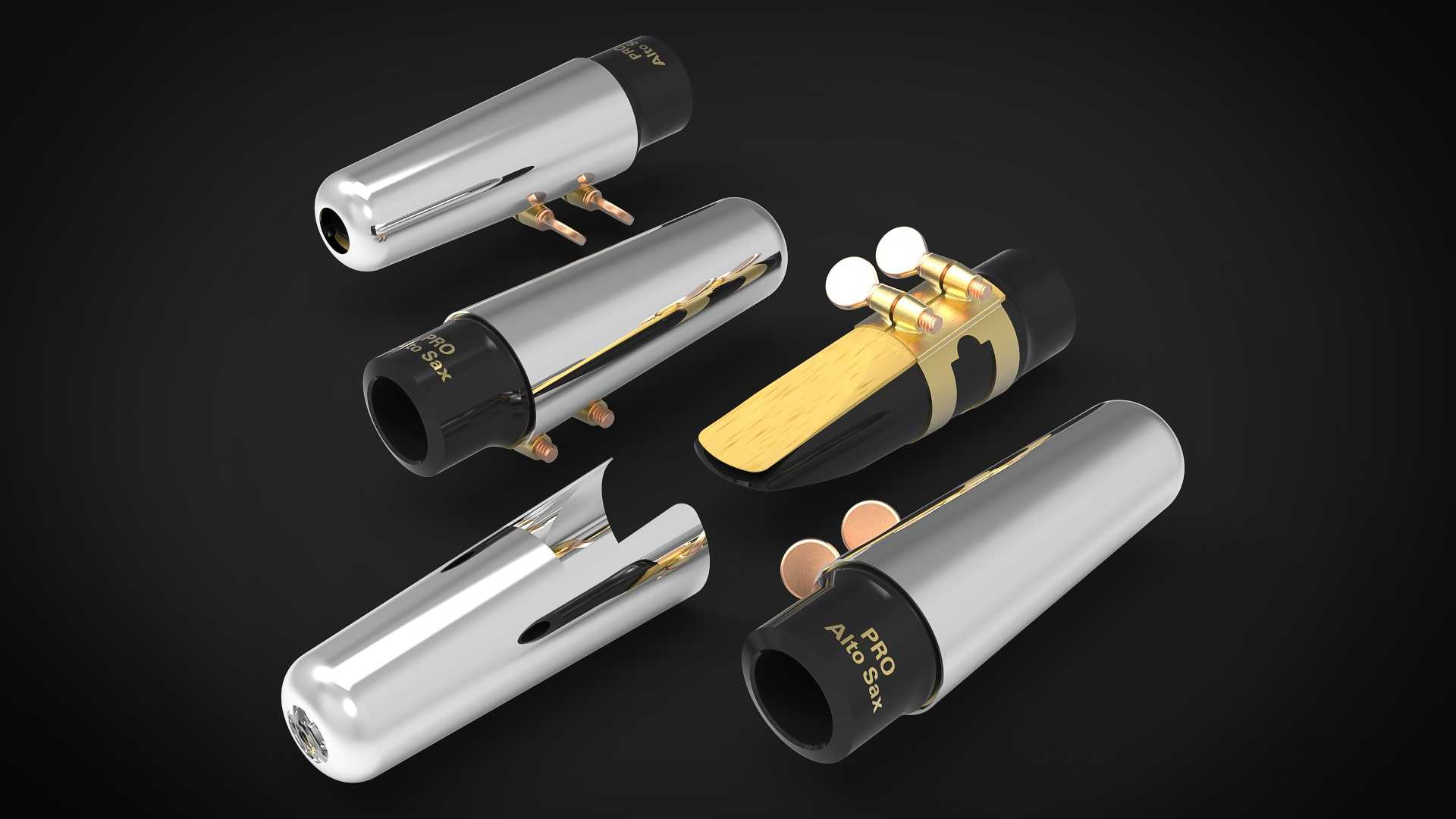

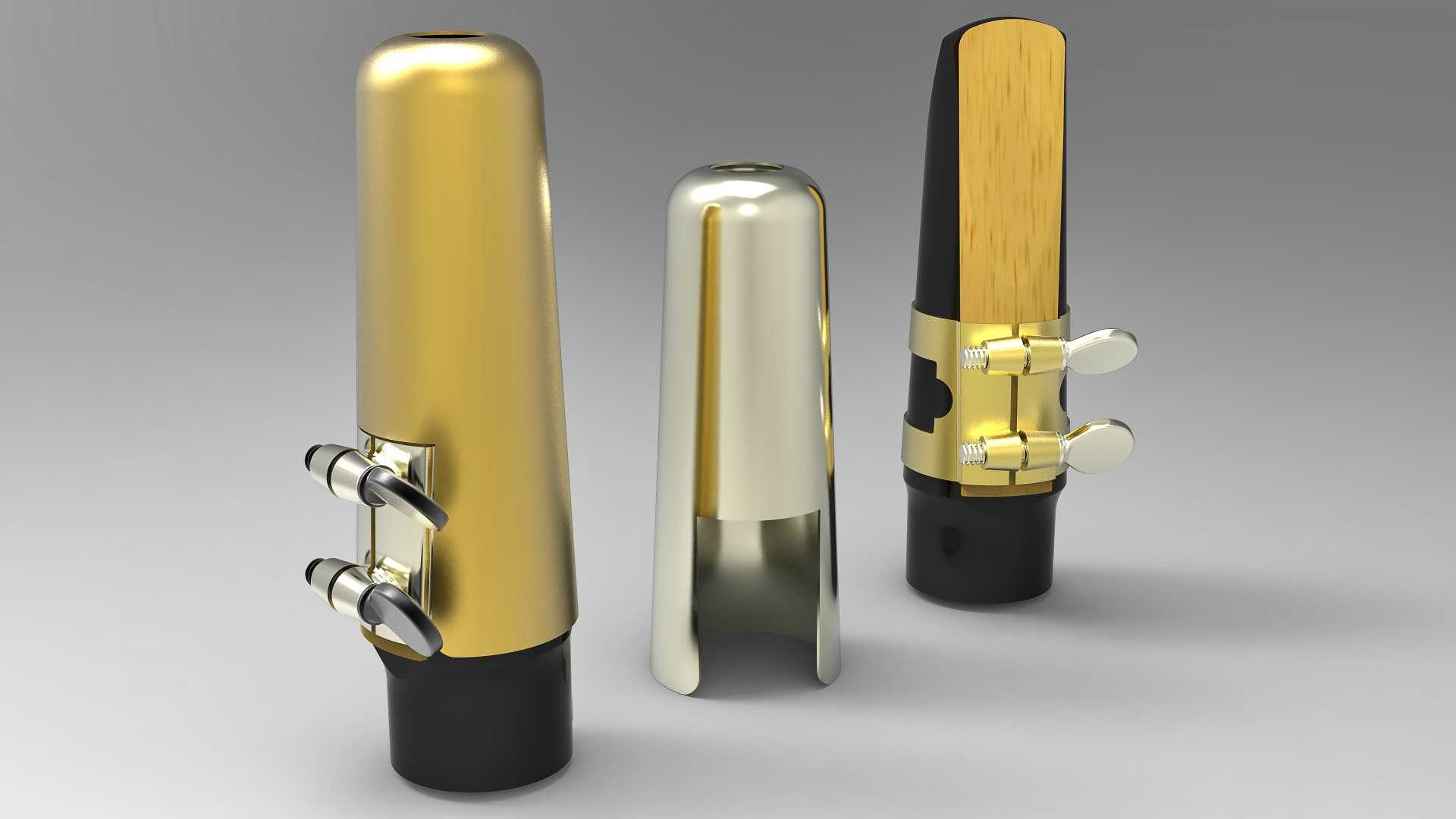

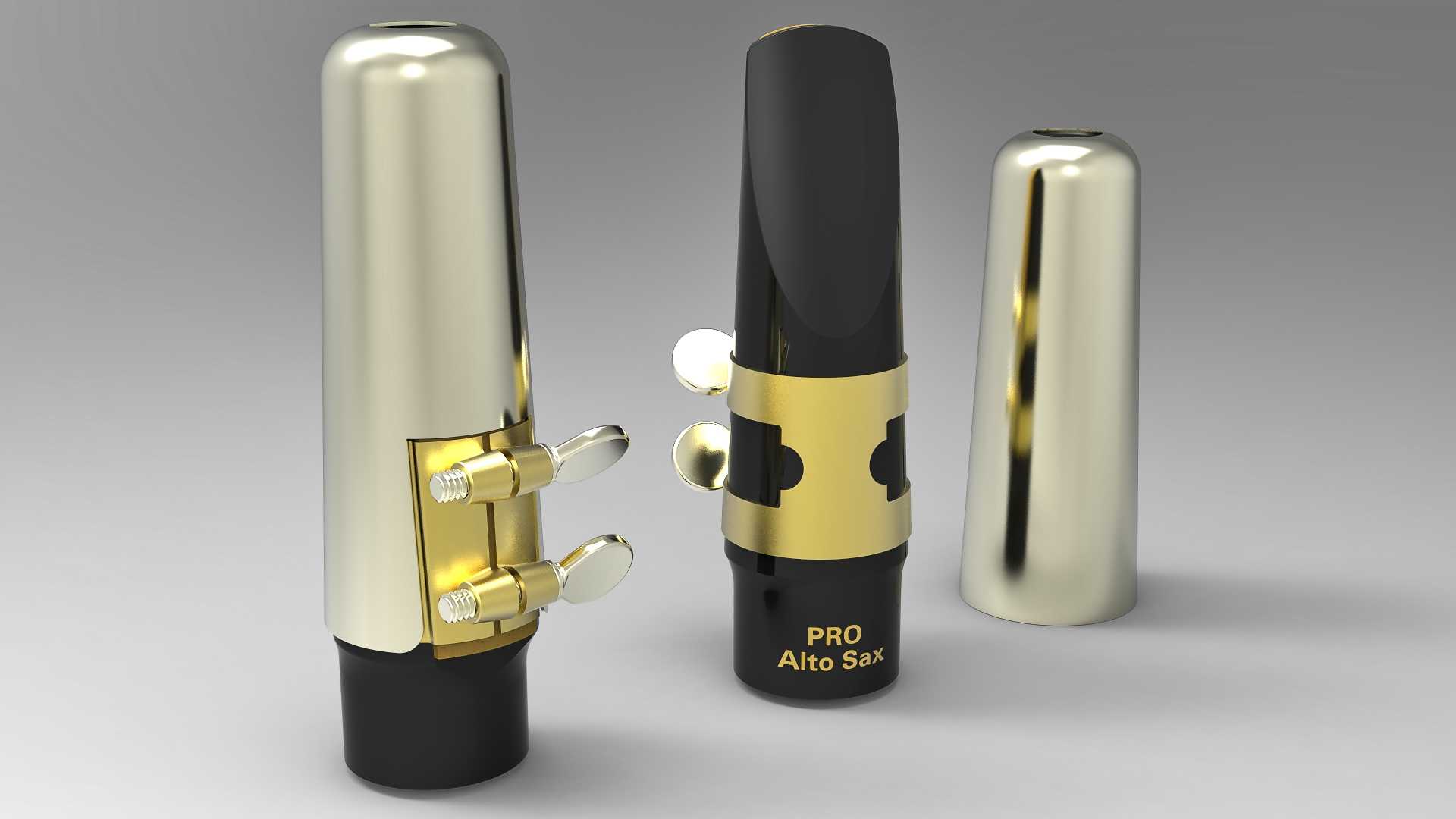

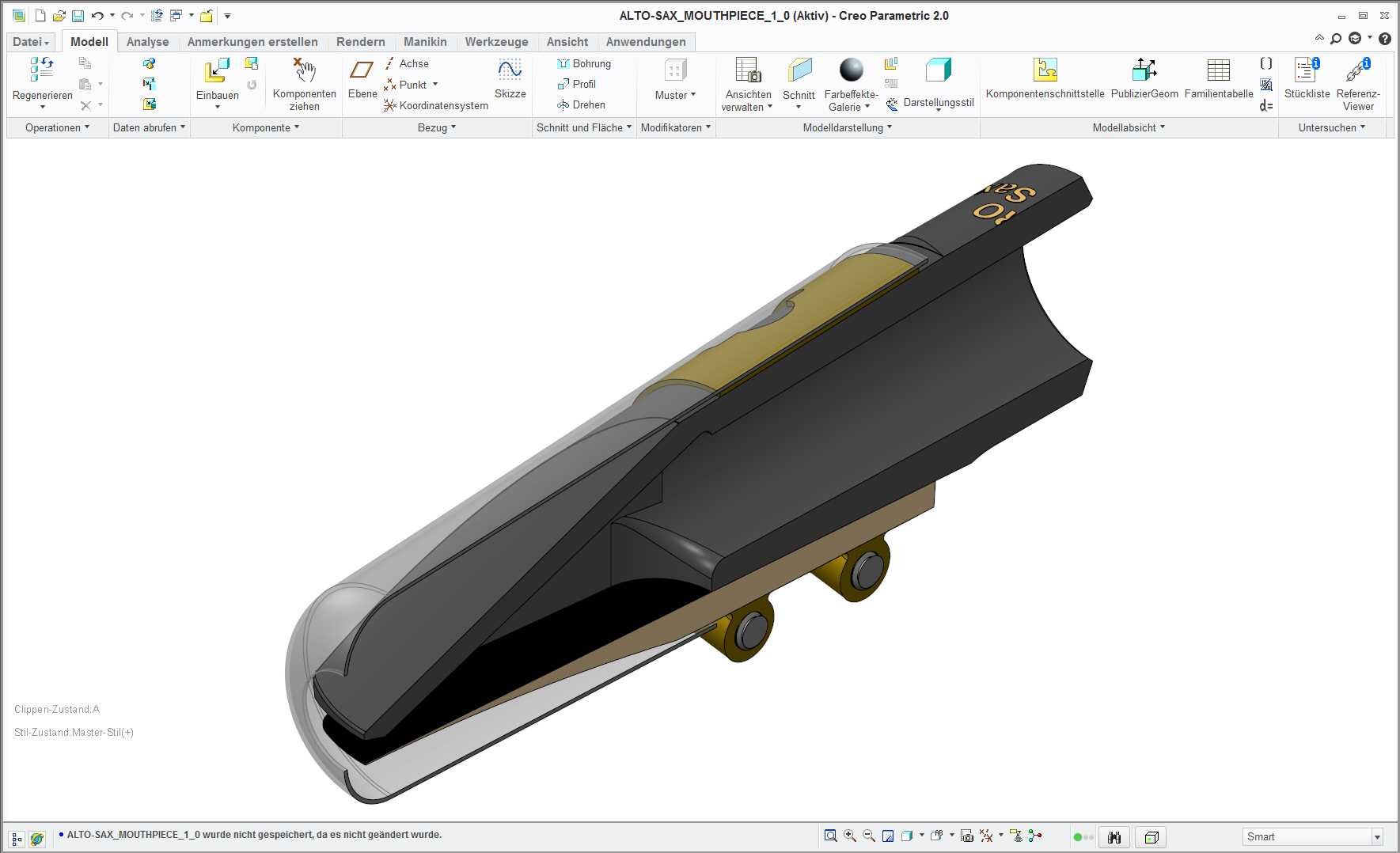

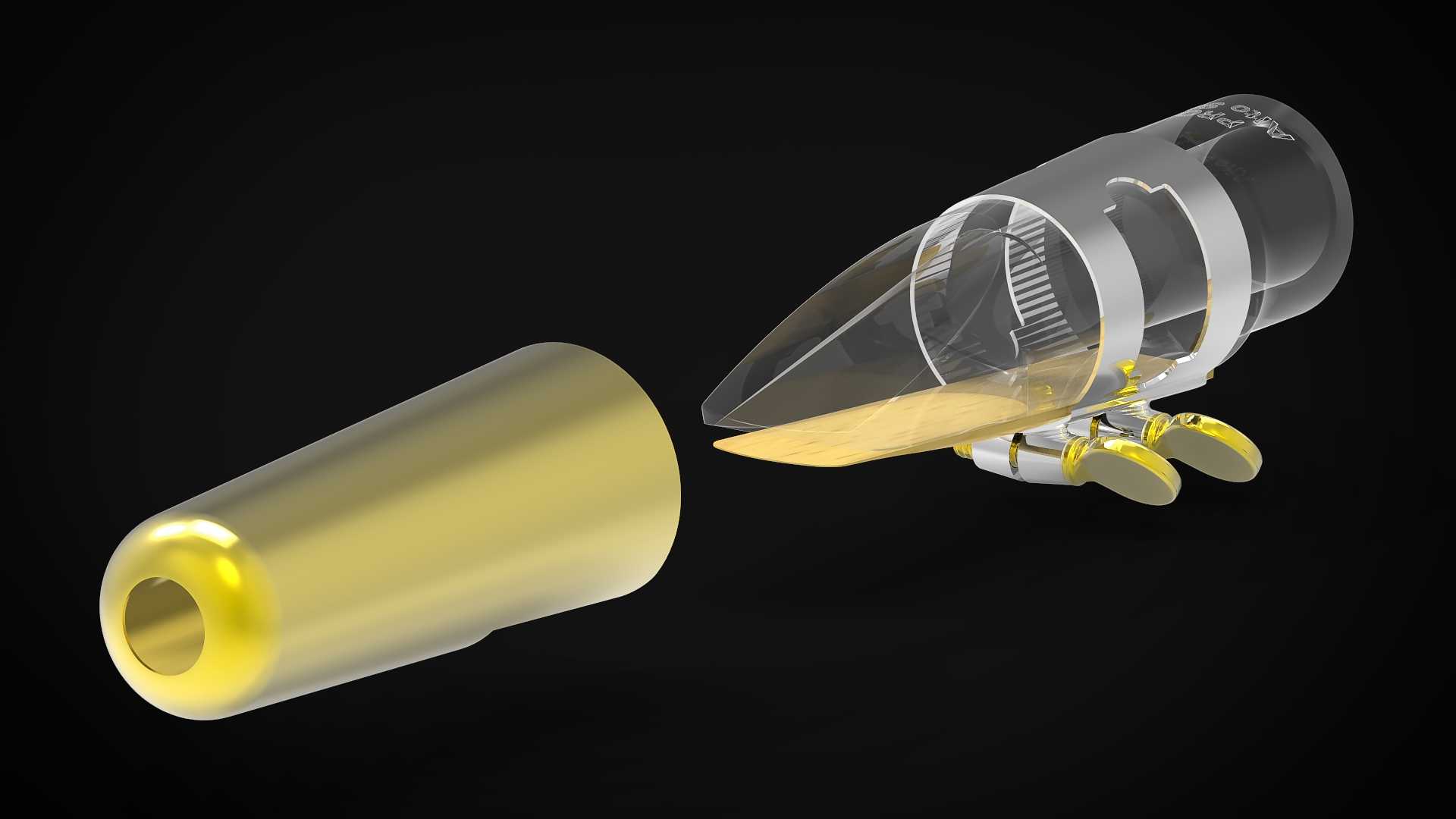

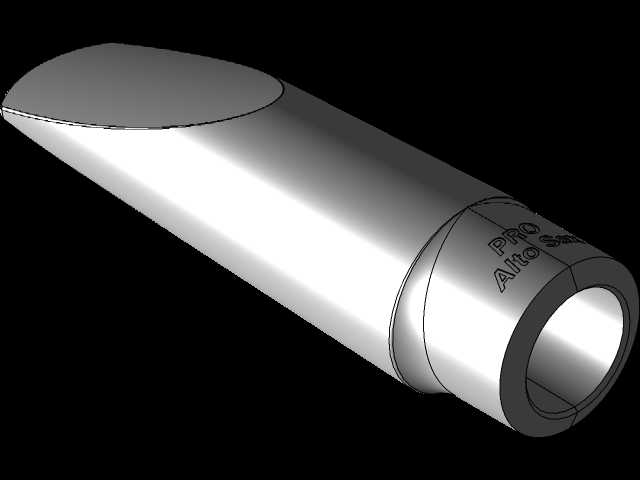

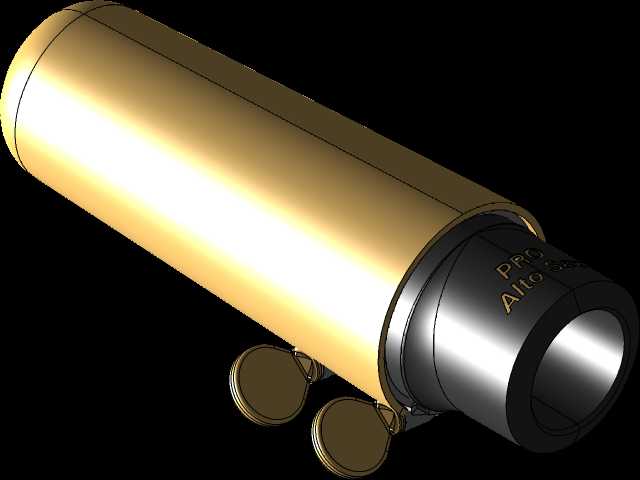

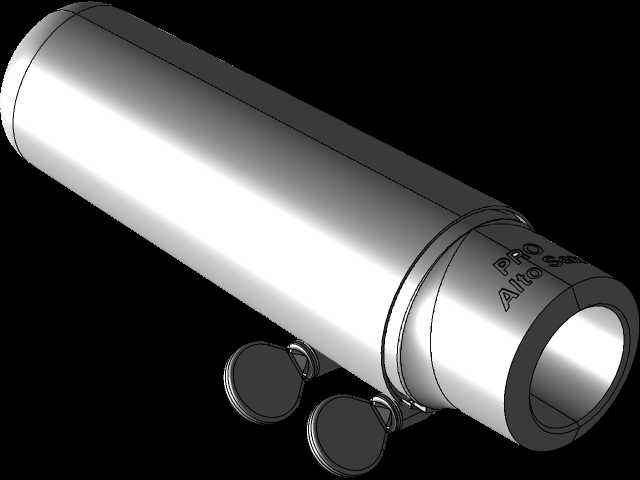

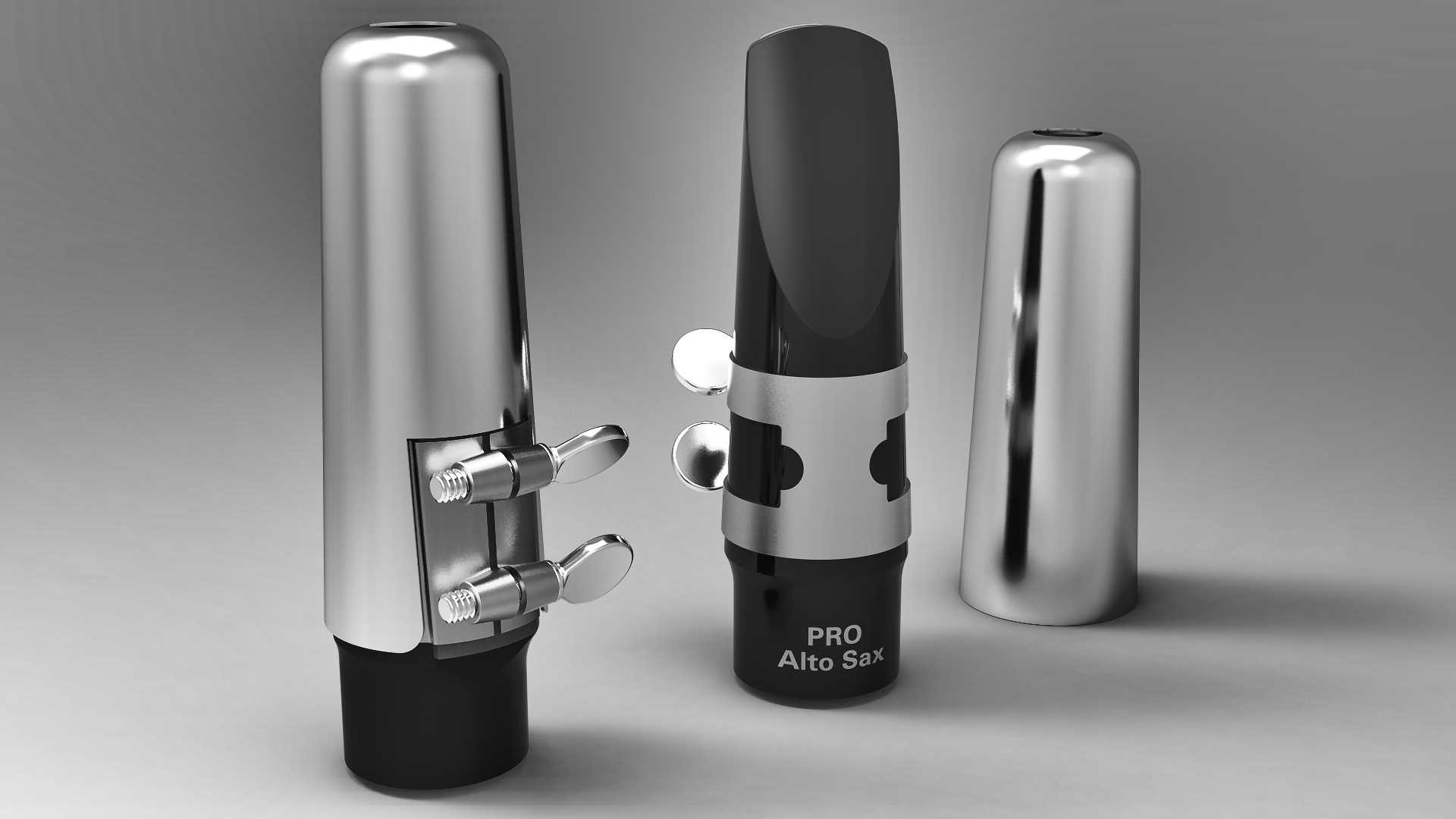

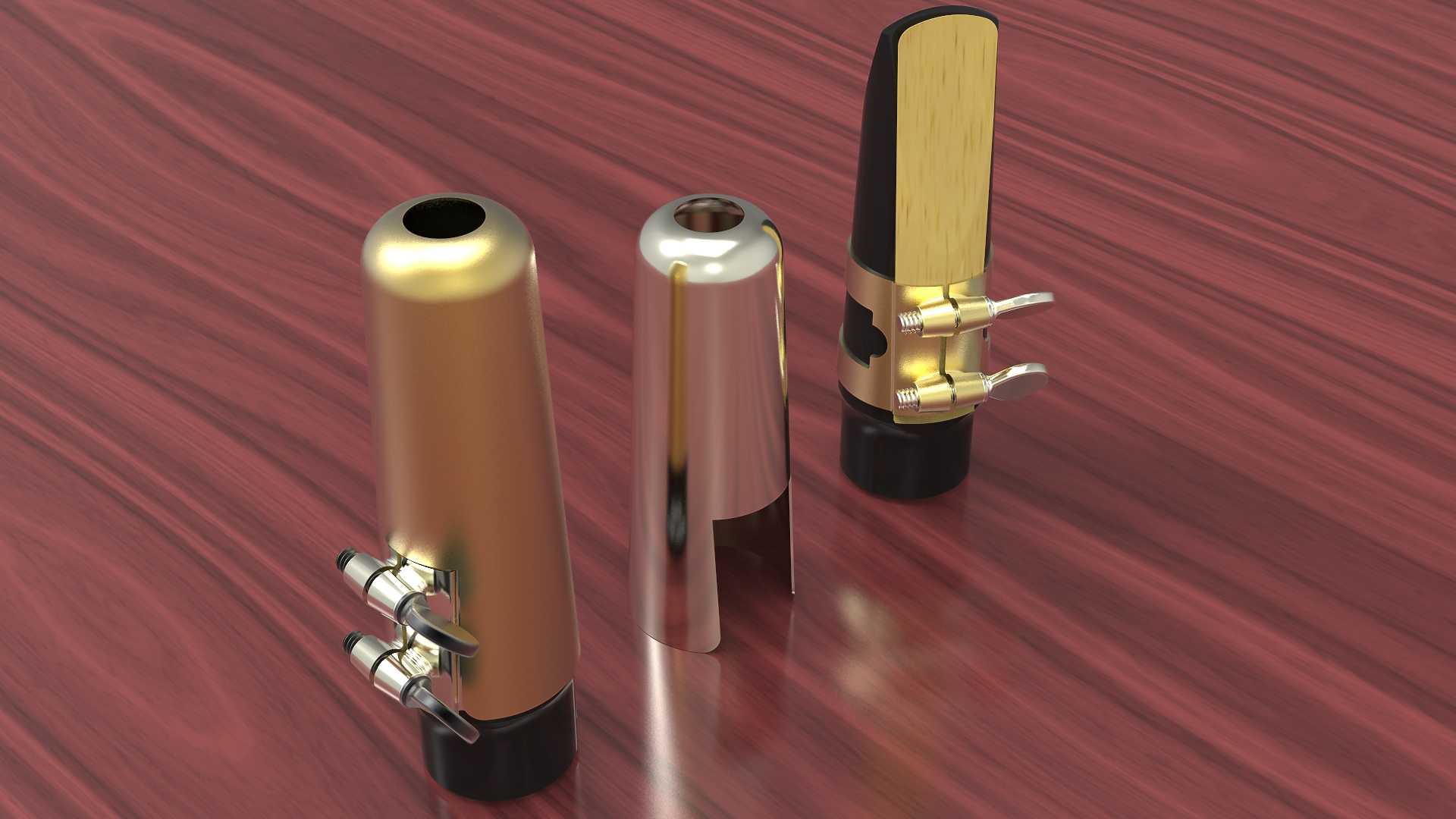

　　管乐演奏领域中，萨克斯吹口是直接决定吹奏手感、音色输出的核心接触部件，这套三维结构完整覆盖了中音萨克斯吹口的笛头、卡箍、笛帽三个核心组成部分，可直接用于管乐配件的结构复刻、改装优化以及演奏适配性调试场景。从实际使用逻辑来看，笛头是直接与哨片、吹奏者嘴部接触的核心部件，其内腔的导流曲面、吹口边轨的倒角弧度、哨片贴合平面的平面度，都会直接影响气流进入管体的角度与振动传导效率，建模过程中针对笛头的哨片安装台做了0.02mm的平面度公差预留，确保哨片安装后不会出现局部翘曲导致的漏气问题，笛头尾部的插接段做了适配标准中音萨克斯脖管的外径匹配，插接长度控制在18mm，配合1.2mm的锥度设计，既保证安装后的连接密封性，

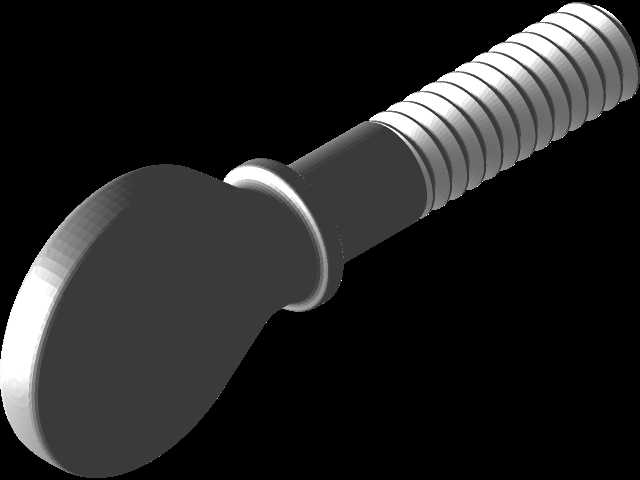

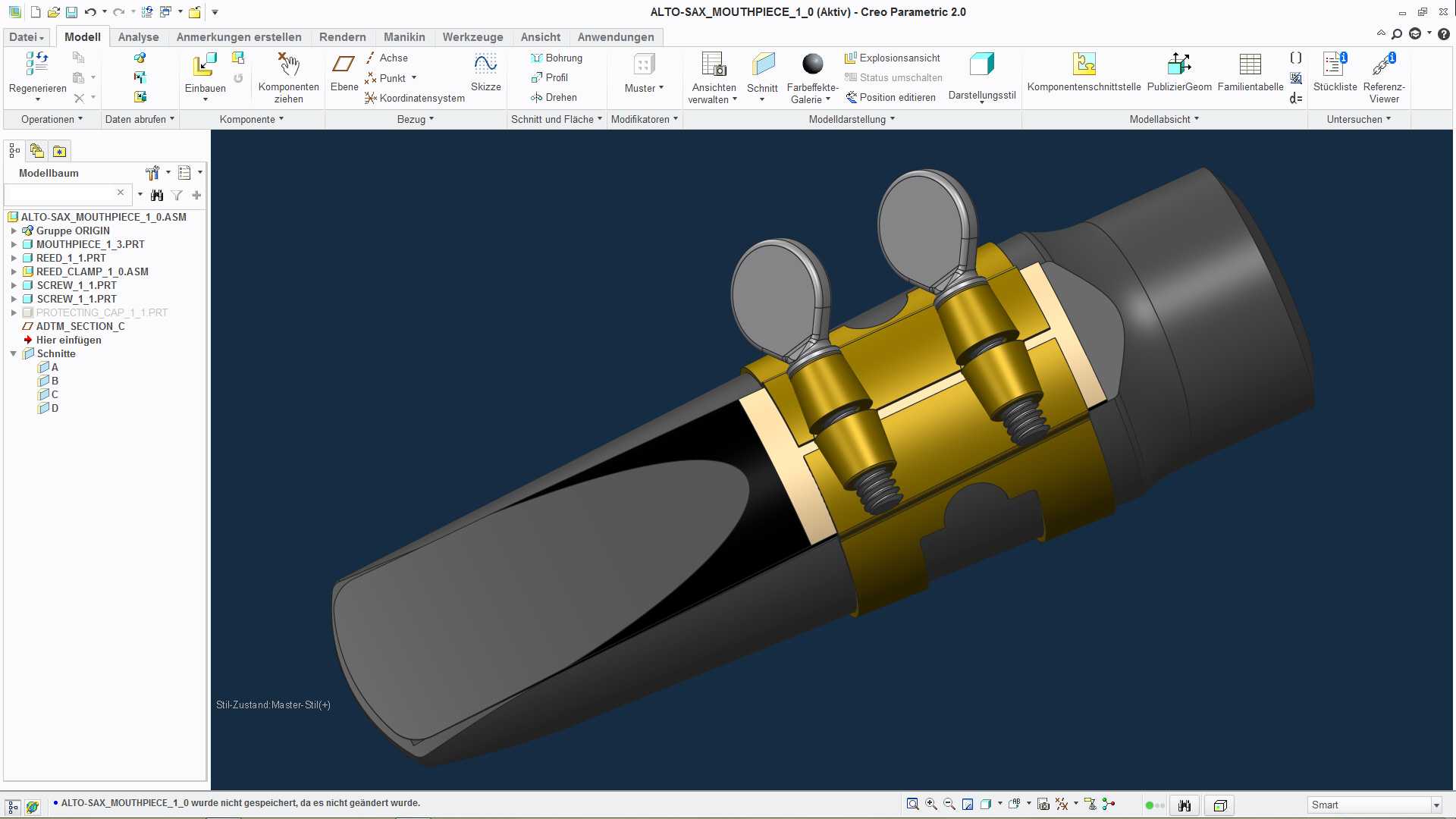

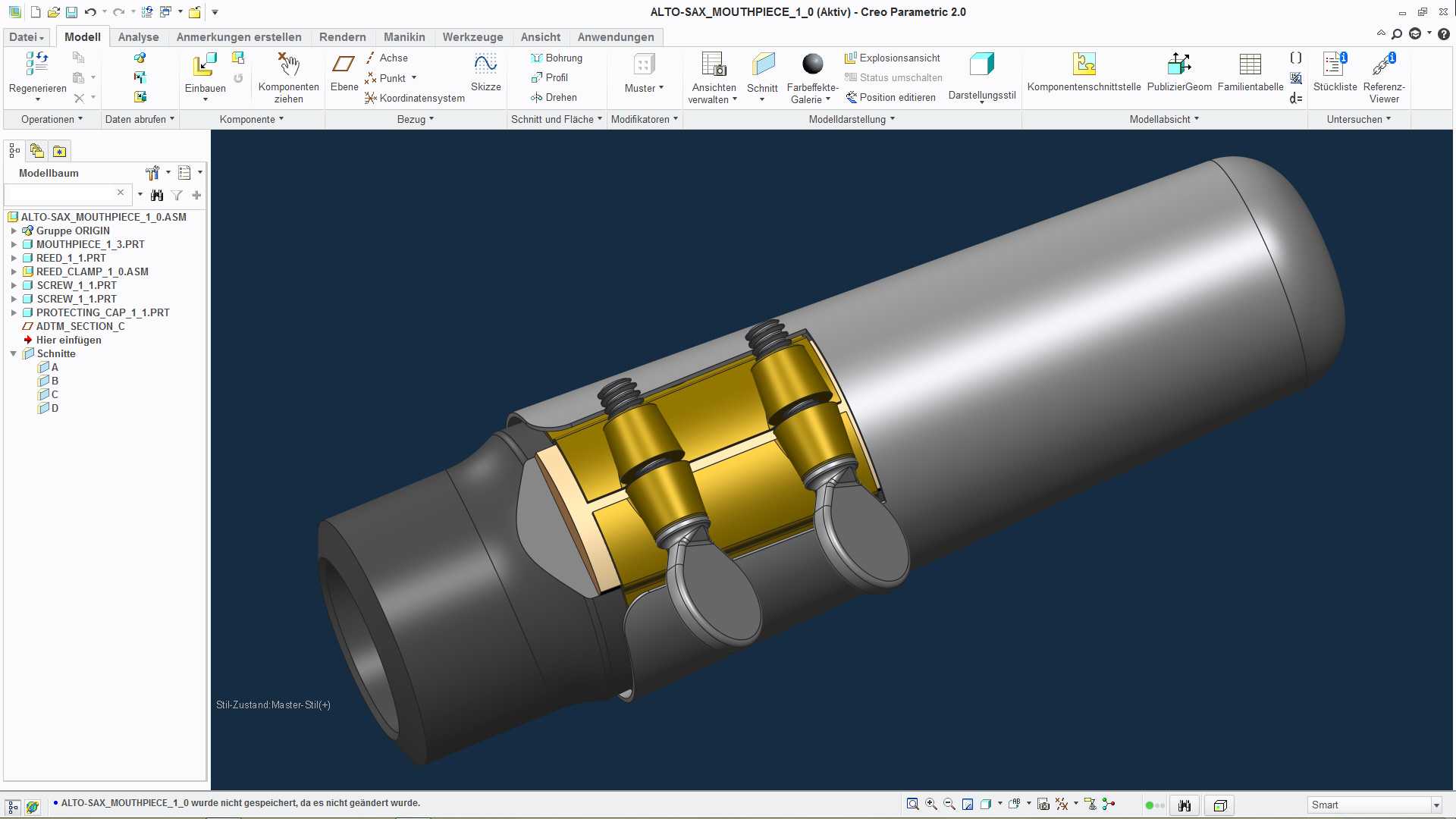

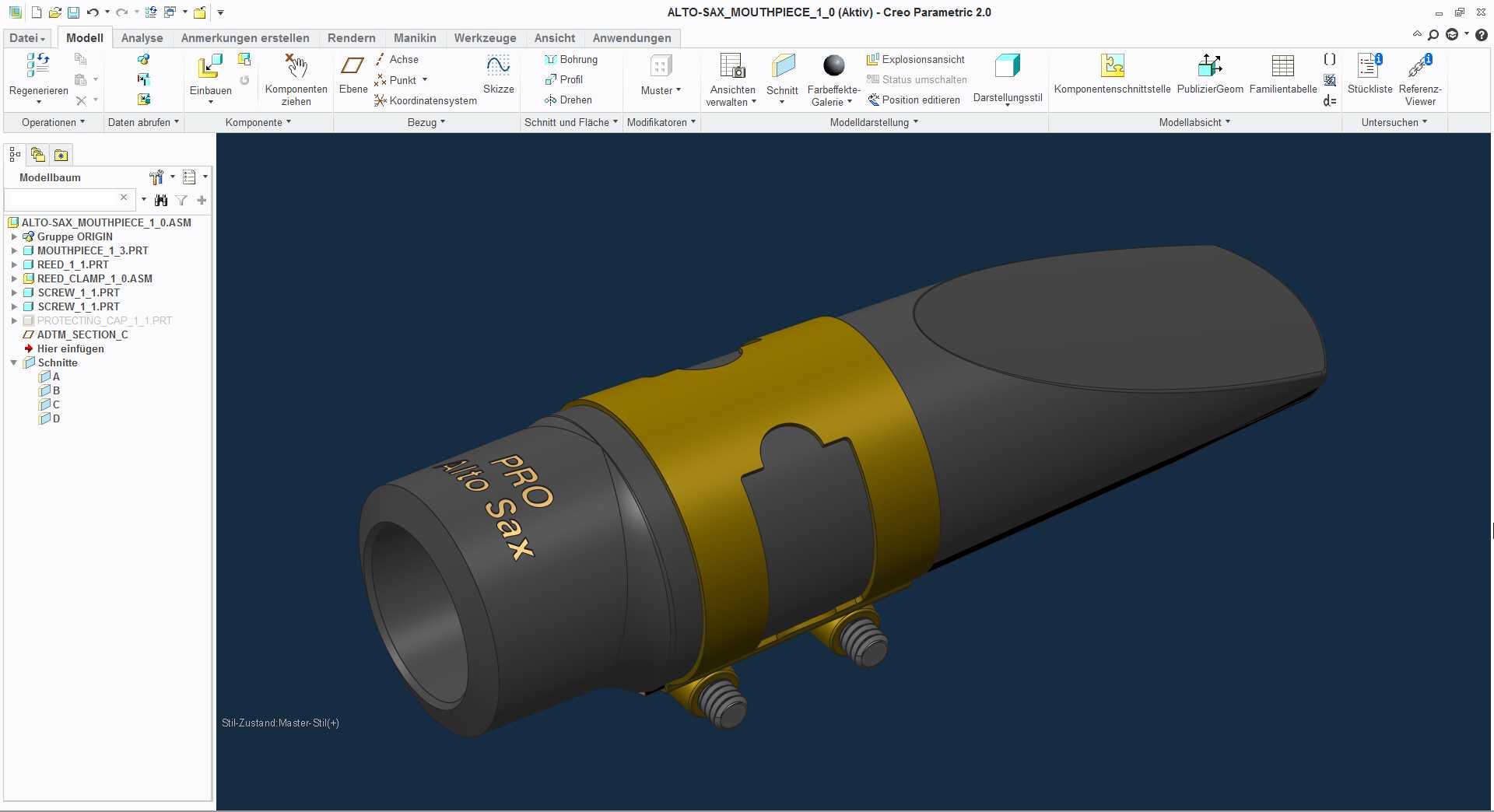

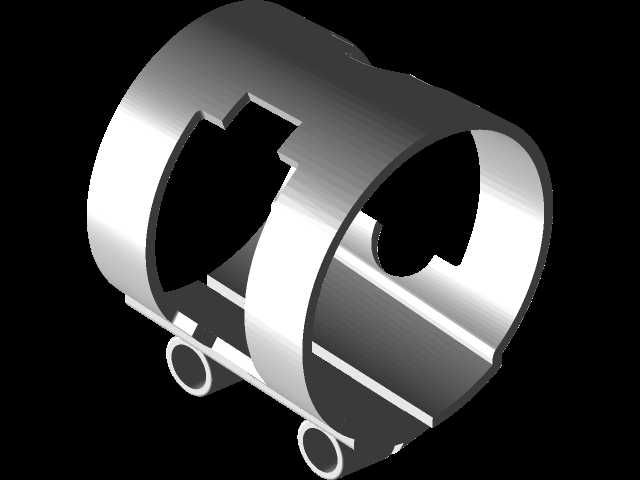

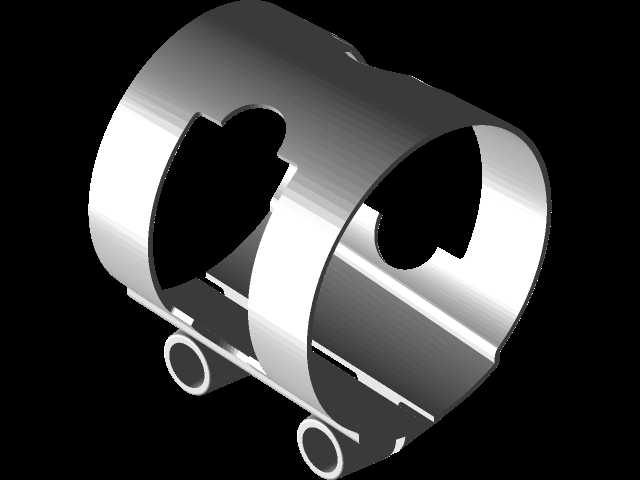

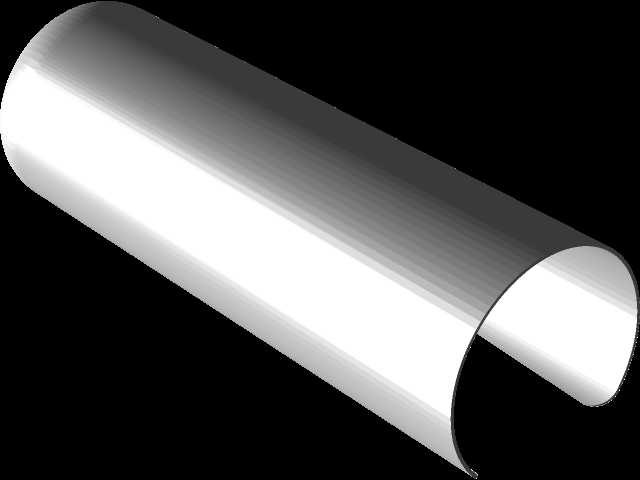

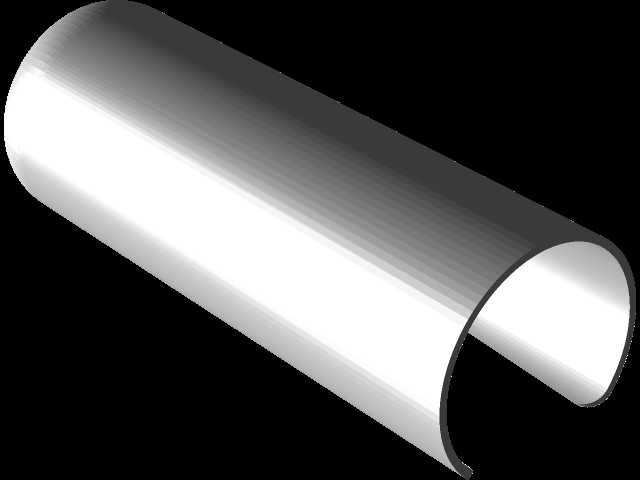

　　又能避免插拔过紧导致的脖管漆面磨损。卡箍部分采用了双侧对称调节螺丝结构，区别于传统单侧锁紧的卡箍设计，这种双侧锁紧结构可以让卡箍对哨片的压紧力分布更均匀，建模时特意将两个调节螺丝的中心距设置为22mm，螺丝规格选用标准M3细牙螺纹，螺帽位置做了滚花防滑处理，即使演奏者手部有汗渍也能轻松完成松紧调节，卡箍与笛头、哨片接触的内圈做了0.3mm的橡胶垫安装槽预留，实际装配时嵌入软质橡胶垫可以避免金属卡箍直接刮花笛头表面，同时能进一步提升压紧后的摩擦力，防止演奏过程中哨片移位。笛帽部分的作用是在乐器非使用状态下套在笛头前端，保护笛头的边轨、顶轨以及安装好的哨片不受磕碰，建模时笛帽的内腔深度设置为35mm，

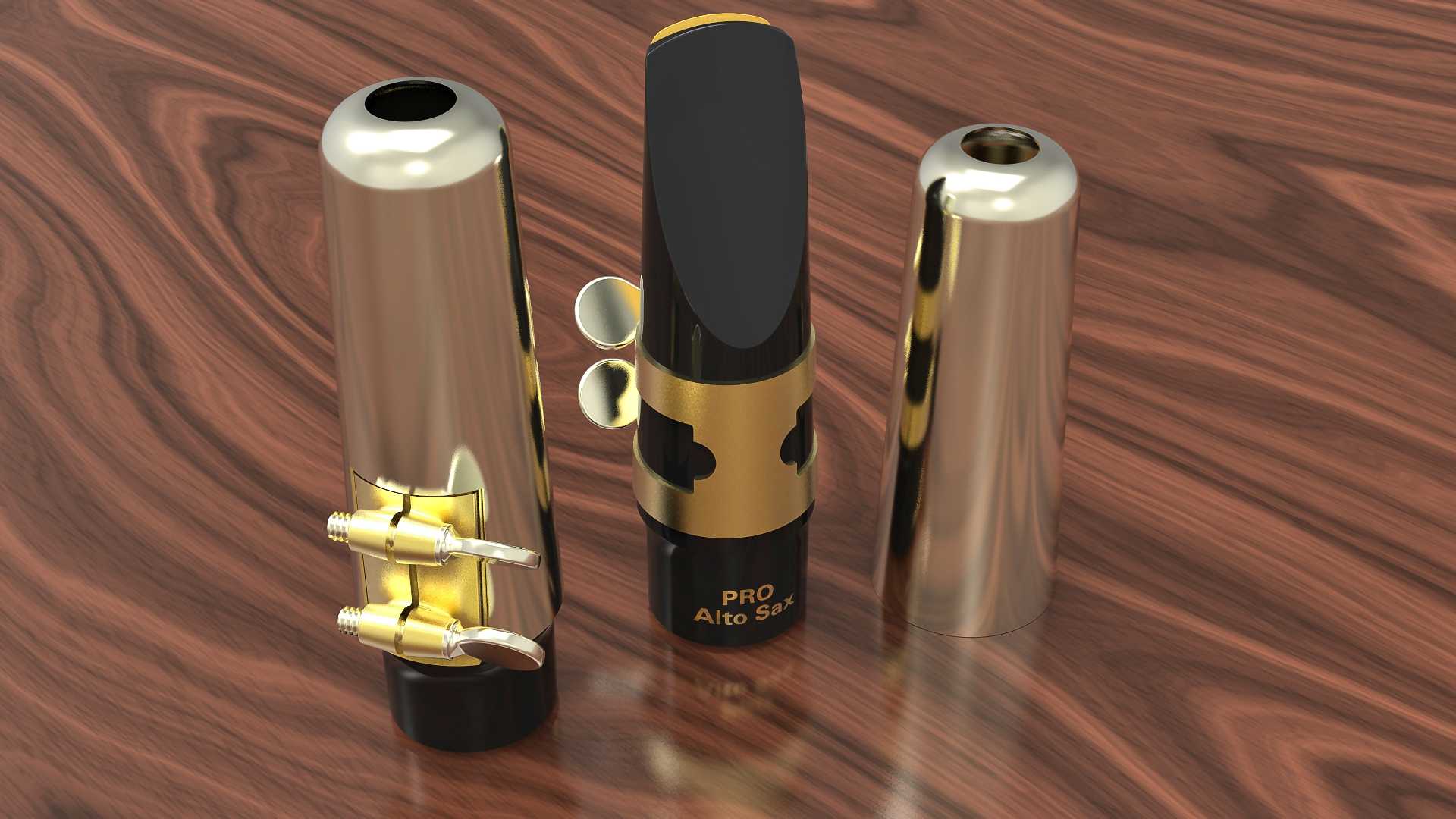

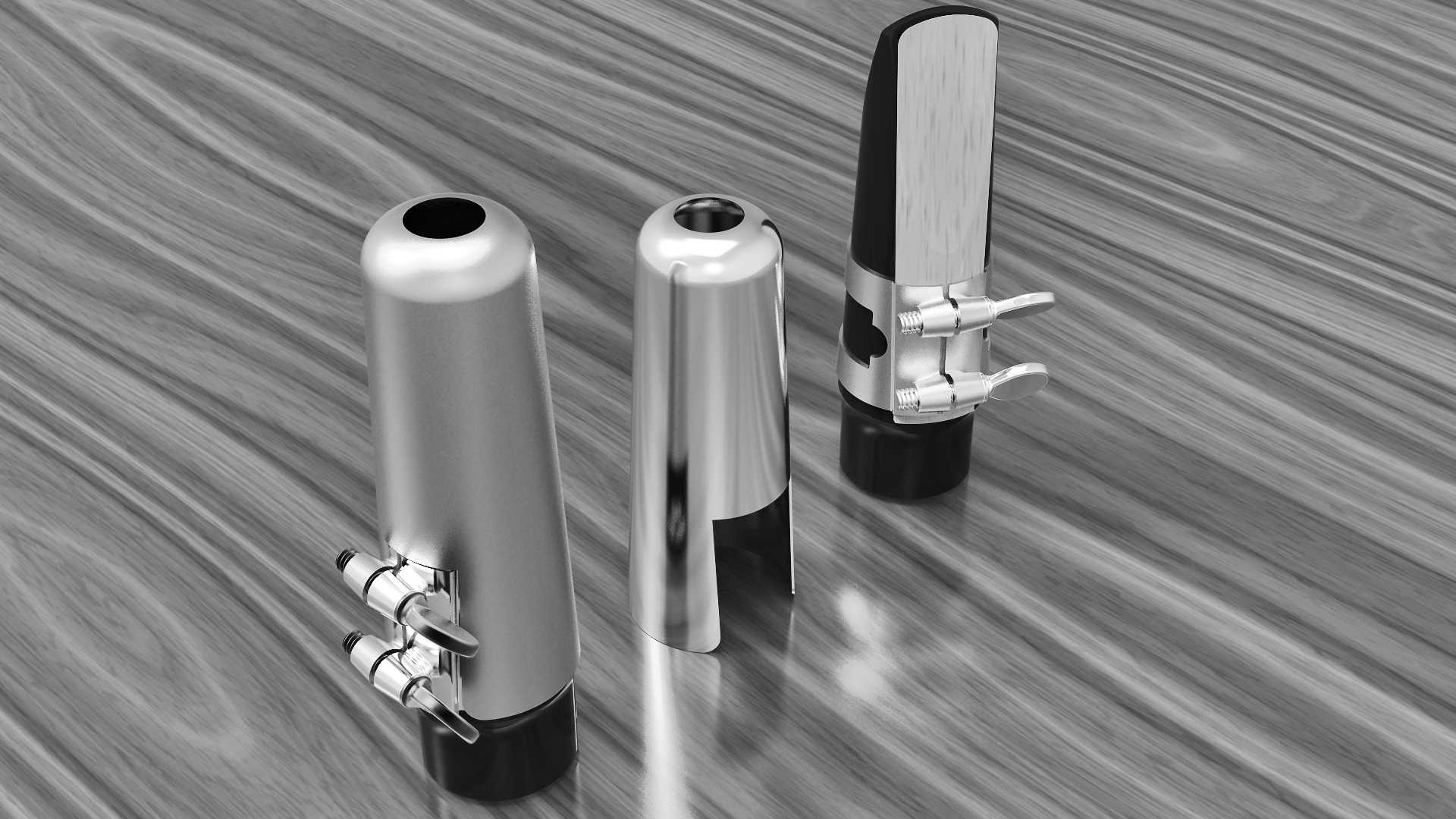

　　刚好可以完整覆盖笛头的吹嘴段与哨片前端，内腔与笛头的配合间隙控制在0.5mm，既不会因为间隙过小出现插拔卡滞，也不会因为间隙过大导致携带过程中笛帽脱落，笛帽的外表面做了镜面抛光的曲面过渡，没有尖锐棱角，握持插拔时的手感更顺滑。从设计思路上，这套结构完全参照实际量产的中音萨克斯吹口的装配逻辑做逆向还原，所有配合面的尺寸都经过实际装配验证，没有出现干涉问题：笛头的哨片贴合平面与卡箍的内圈压紧面的同轴度控制在0.05mm以内，确保卡箍锁紧时哨片受力均匀，不会出现一侧压紧一侧翘起的问题；笛头的吹口开口尺寸设置为1.8mm，适配大多数中音萨克斯哨片的振动幅度需求，既不会因为开口过小导致吹奏阻力大、音色发闷，

　　也不会因为开口过大导致吹奏时气息消耗过快、高音区难以控制。在安装边界层面，整套吹口组件装配完成后的总长度为92mm，最大外径位置在笛帽的尾端，直径为32mm，完全适配市面上所有标准中音萨克斯的脖管接口，不需要额外做转接加工就可以直接安装使用，建模时所有零件都做了拆分处理，既可以单独对某一个零件做材质、结构的修改调整，比如将卡箍的材质从黄铜改为不锈钢或者硬质塑料，也可以直接导出装配体用于3D打印打样，验证不同结构参数下的吹奏手感差异。对于管乐维修、配件改装的从业者来说，这套模型可以直接作为结构参考，针对不同演奏者的吹奏习惯调整笛头内腔的导流角度、卡箍的压紧位置，比如针对喜欢爵士风格演奏的用户，可以适当加大吹口开口尺寸，调整内腔的反射板位置来获得更明亮有穿透力的音色；针对古典风格演奏的用户，可以收窄边轨厚度，减小说吹口开口来获得更温润集中的音色。整个模型的曲面过渡都做了G2连续处理，没有出现曲面折痕、碎面的问题，不管是用于渲染展示还是结构加工，都能满足精度要求，零件之间的装配间隙都按照实际金属加工的公差标准做预留，不需要二次调整尺寸就可以直接用于机加工或者开模生产。
