蛋形家用捕蚊器结构设计方案

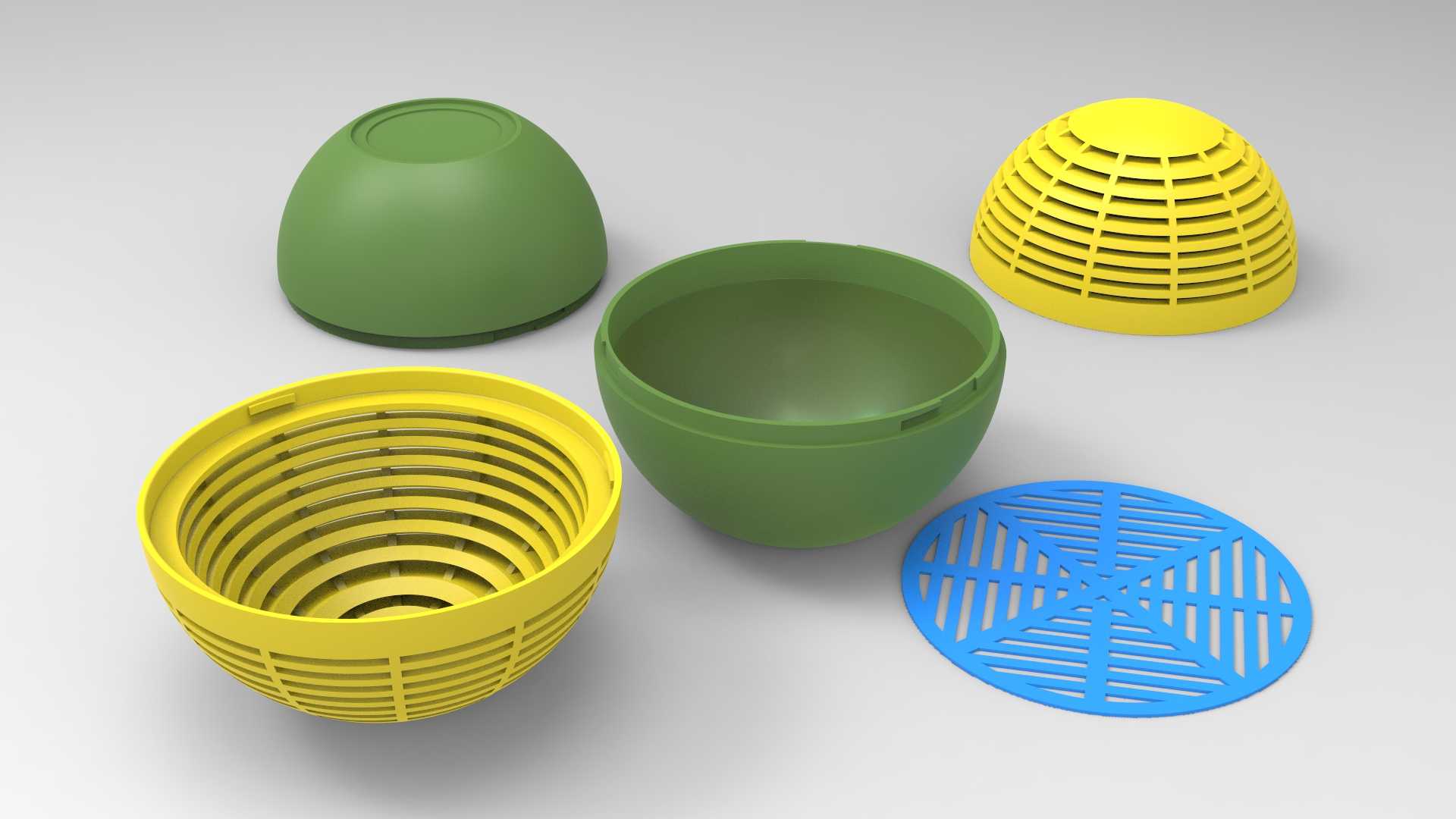

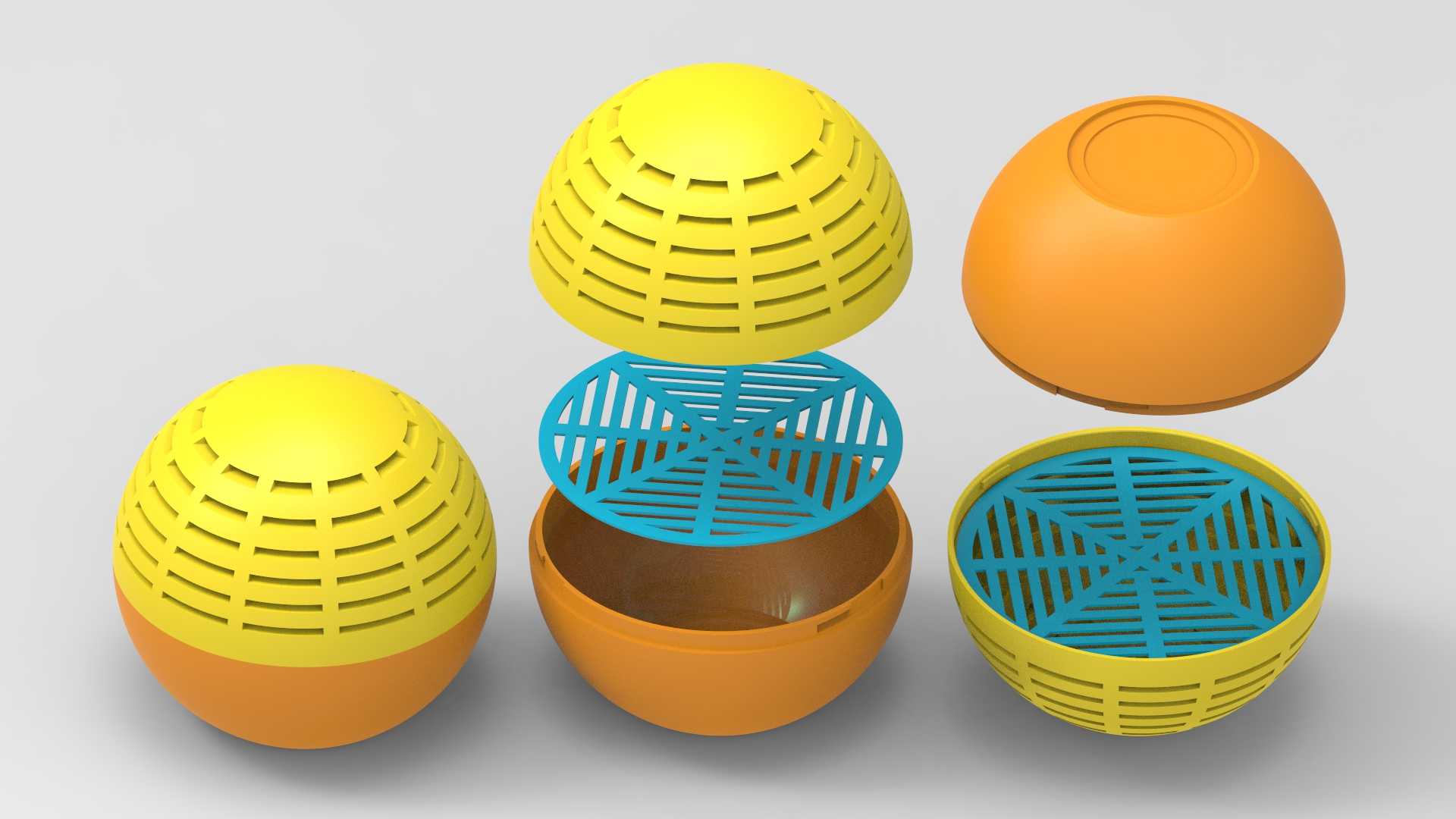

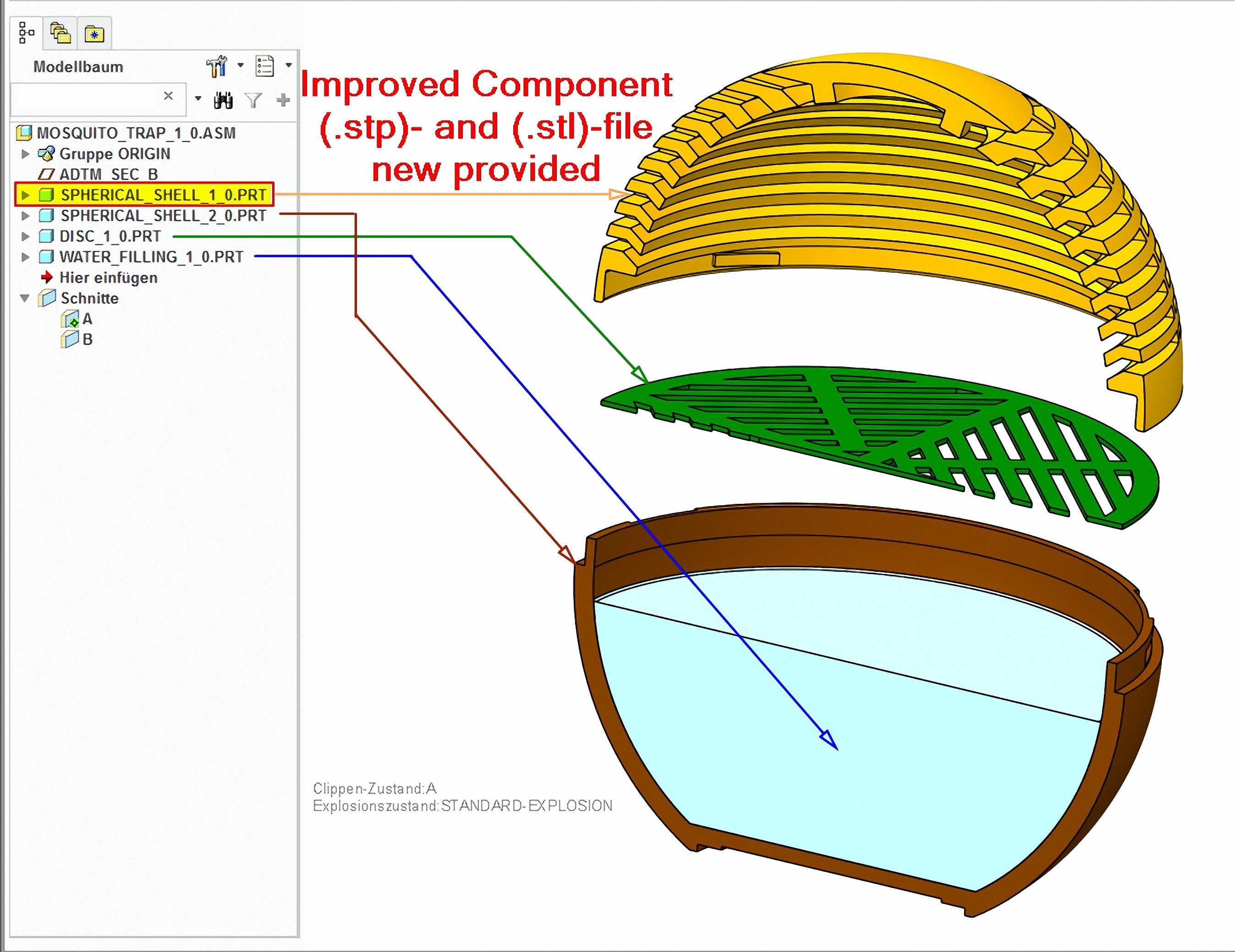

　　这款蛋形捕蚊装置的结构设计，核心围绕居家场景的蚊虫防控需求展开，在做内部结构排布时，首先考虑的是日常使用的便捷性与内部药剂/诱捕组件的更换逻辑，整体采用上下分体式的壳体结构，上半部分带密集格栅的端盖与下半部分的储放腔体通过卡扣配合，不需要额外工具就能徒手拆分，日常更换内部的诱蚊片、清理蚊虫残留时操作门槛极低，适配普通家庭用户的使用习惯。

　　从实际应用场景来看，这类装置主要放置在卧室床头、客厅茶几、书房桌面等居家日常活动区域，也可适配小型办公场所的桌面使用，不需要外接复杂管路或者固定安装，仅需平稳放置在水平台面上即可工作，整体的外形轮廓做了圆润的蛋形处理，没有尖锐棱角，即使家中有孩童误碰也不会造成磕碰伤害，同时圆润的曲面壳体在注塑生产时更容易做脱模处理，壳体壁厚均匀控制在1.8mm左右，既保证了壳体的结构强度，避免日常拿取时受力开裂，也能控制注塑成型的周期，减少生产过程中的缩痕、翘曲等不良问题。

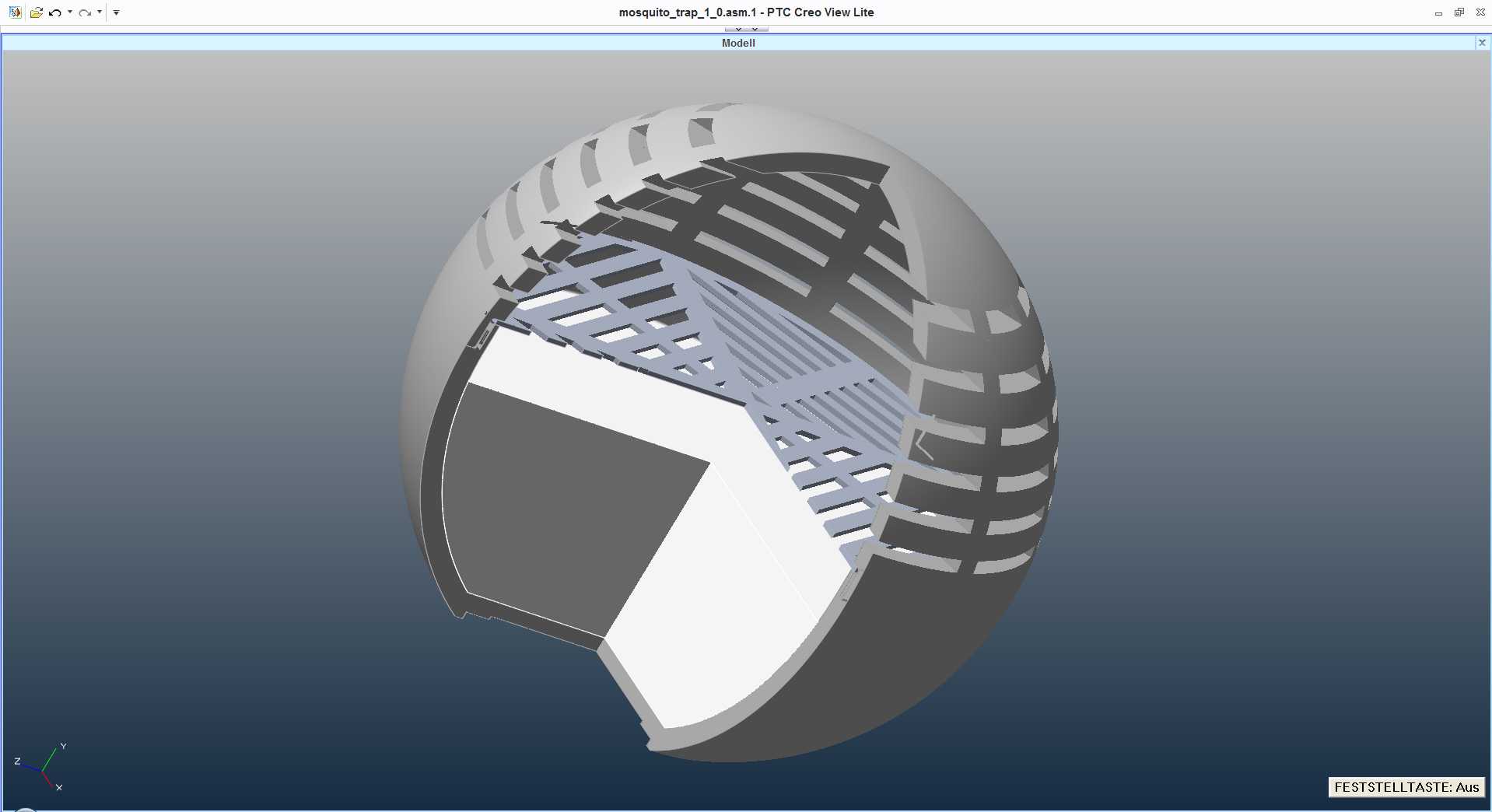

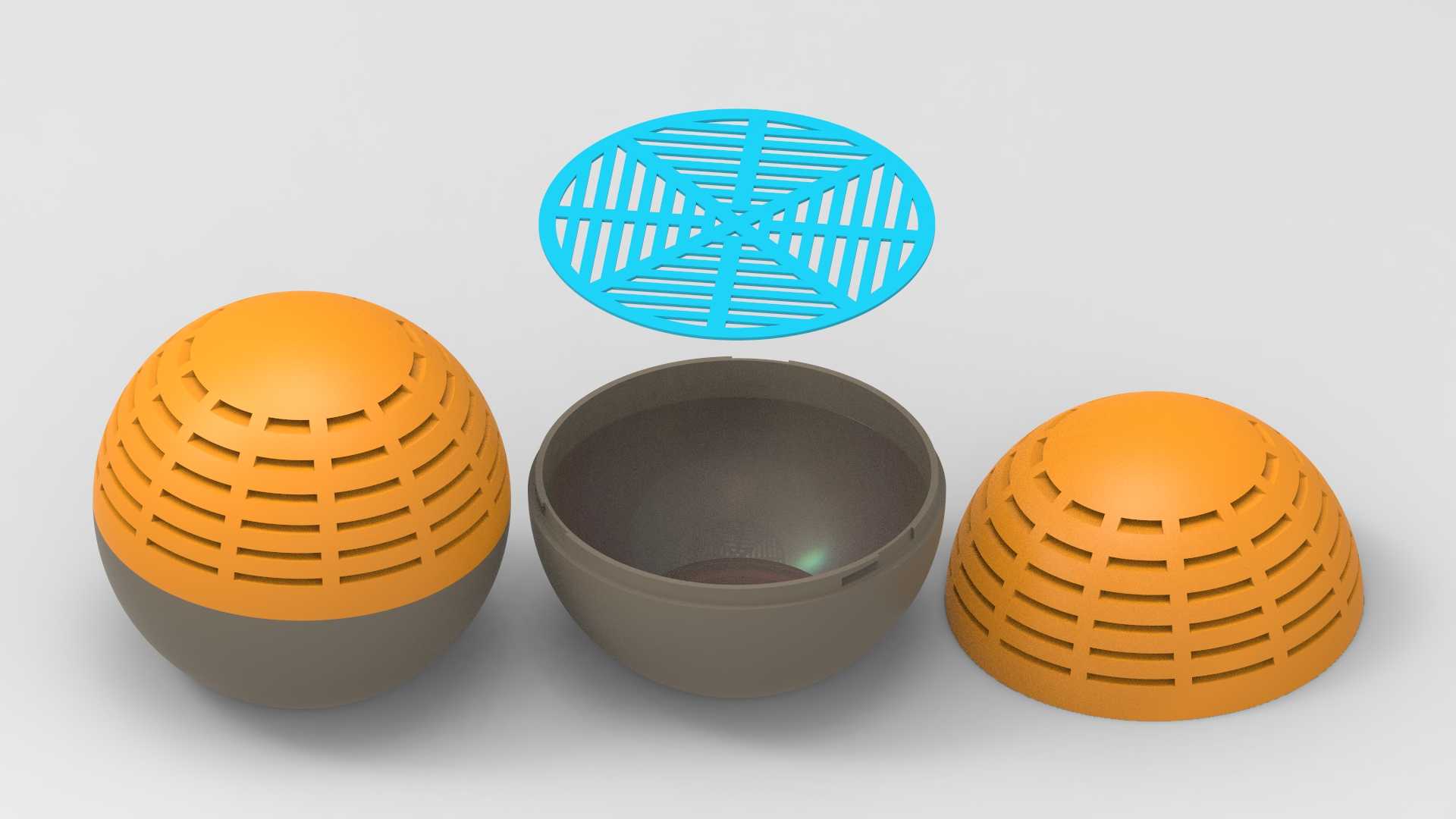

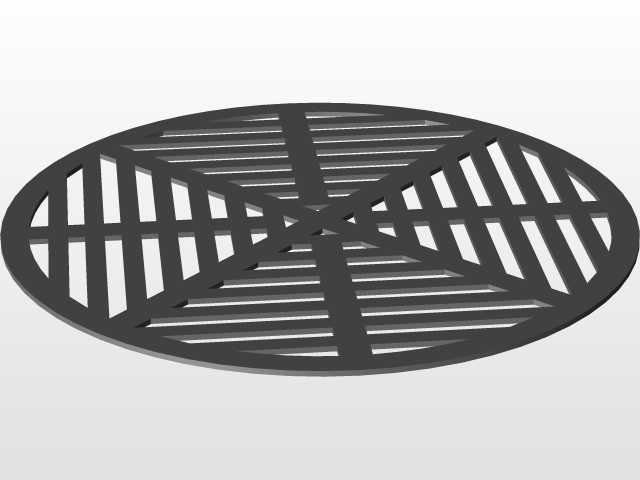

　　内部的格栅分隔件是整个结构的核心功能部件，蓝色的格栅组件采用放射状的筋条排布，筋条宽度1.2mm，格栅间隙控制在4mm，这个尺寸既可以保证内部诱蚊成分的正常挥发扩散，也能避免孩童手指伸入装置内部接触到内部的挥发组件，同时格栅的筋条做了圆角过渡，没有锋利的边缘，拆分清理时不会划伤手部。在做结构设计时，特意将格栅组件与上下壳体的配合做了定位止口，装配时格栅件不会在壳体内部发生转动移位，保证上下格栅的通风间隙始终对齐，不会因为错位阻挡挥发通路。

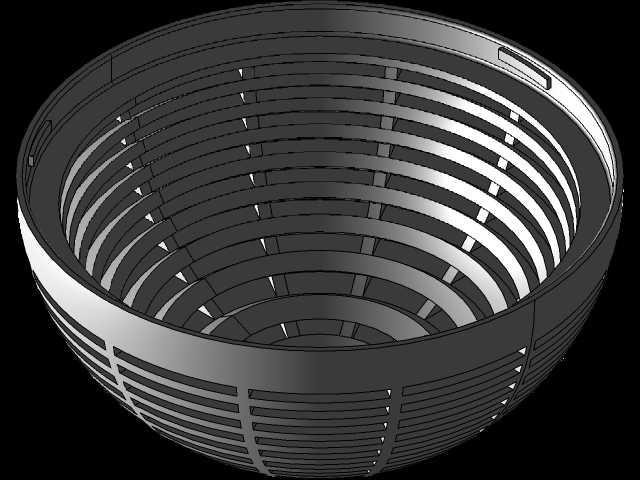

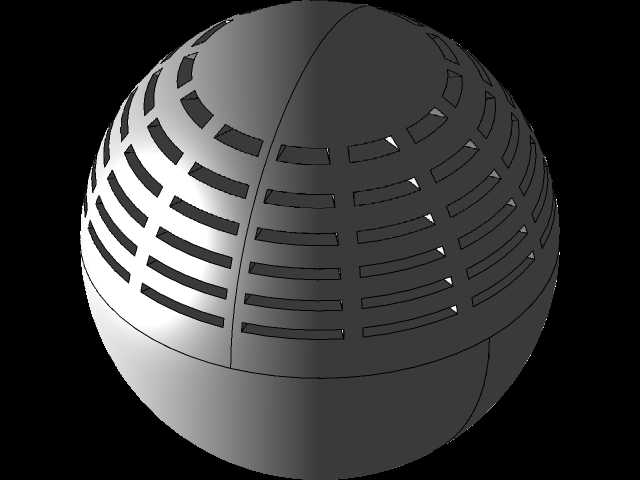

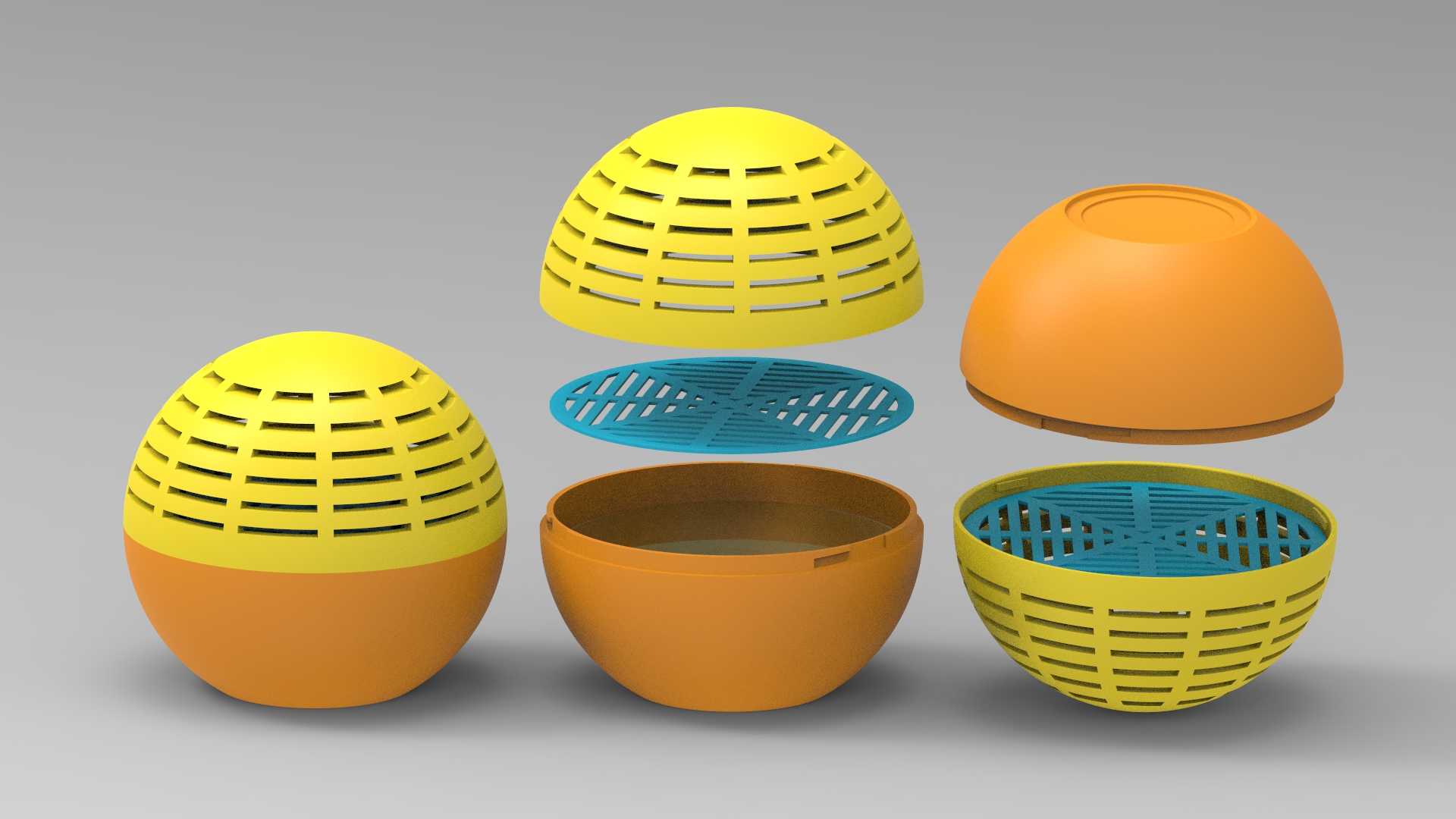

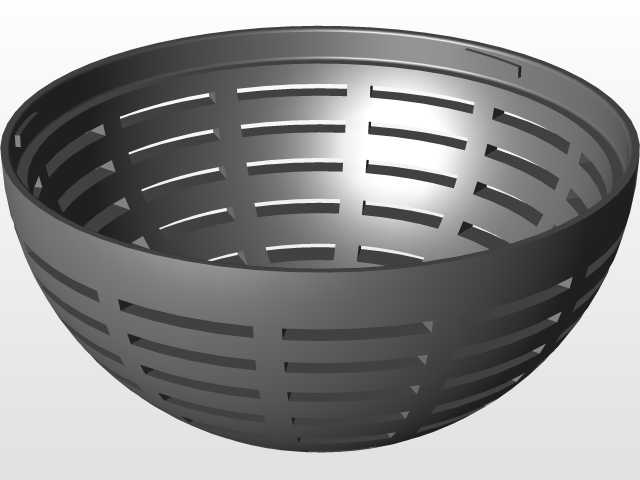

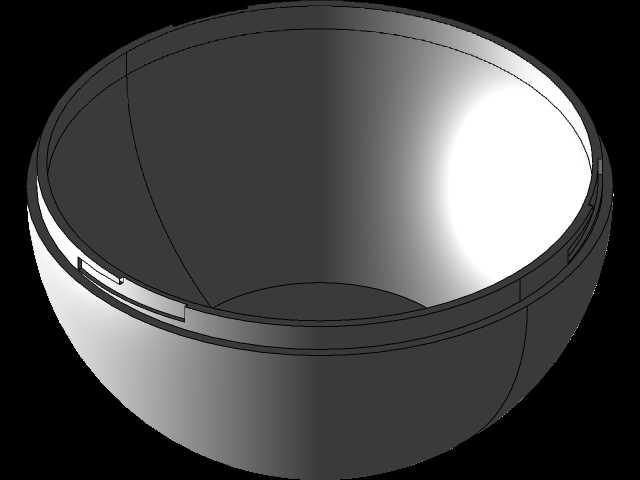

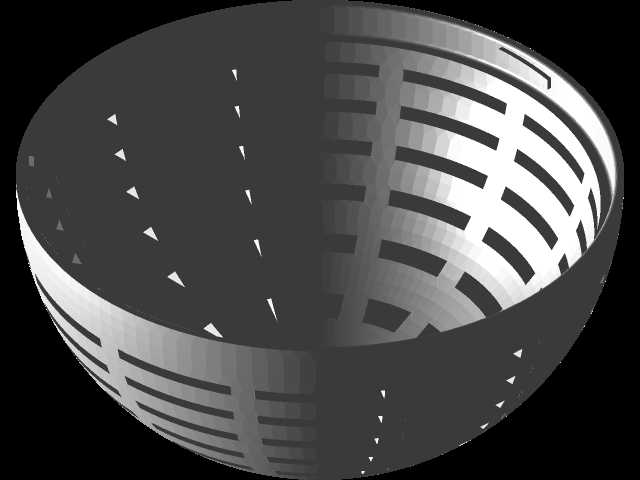

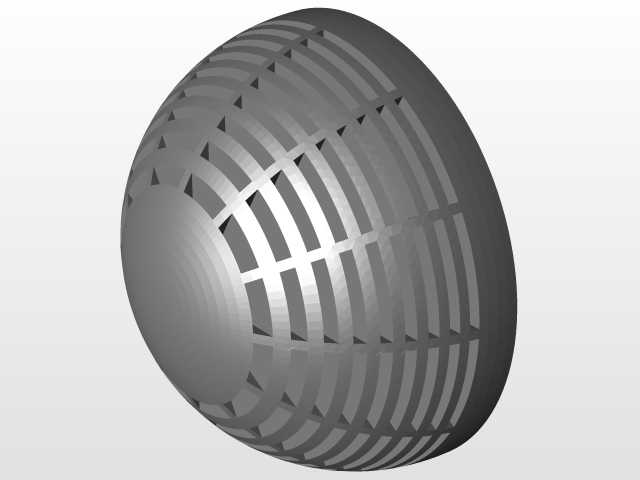

　　下半部分的橙色壳体作为储放腔体，内部做了环形的定位台阶，用来放置诱蚊挥发片或者配套的物理捕蚊粘层，台阶高度5mm，能够限制内部放置的组件在移动装置时发生窜动，即使装置被意外碰倒，内部的组件也不会轻易从腔体中脱出。上半部分的黄色格栅端盖，格栅开孔采用横向长条式设计，开孔方向沿着蛋形曲面的法向排布，能够保证各个方向的空气流通，让诱蚊气味可以360度向外扩散，相比单侧开孔的捕蚊装置，诱捕覆盖范围更大。

　　在安装边界的考量上，整体装置的最大外径控制在85mm，整体高度120mm，占用的桌面面积极小，不会挤占桌面的办公、置物空间，底部做了一圈0.5mm深的防滑凹槽，可配套粘贴硅胶防滑垫，放置在光滑的玻璃、木质桌面时不会轻易滑动。整个装置的所有零部件都采用食品接触级的PP材质注塑成型，没有使用额外的金属连接件，整体重量控制在120g左右，拿取移动非常轻便，即使是老人也能轻松操作拆分清理。

　　从功能实现的逻辑来看，这种物理挥发+阻隔的捕蚊结构，不需要通电工作，依靠内部放置的天然诱蚊成分缓慢挥发吸引蚊虫靠近，蚊虫进入装置内部后无法从格栅间隙飞出，配合内部的粘层即可完成捕获，相比电击式灭蚊装置没有高压安全隐患，工作时也没有噪音，不会影响夜间睡眠。在做结构验证时，特意测试了不同角度倾斜下的内部组件固定效果，当装置倾斜30度时，内部的格栅件和诱蚊组件都不会发生移位，挥发通路保持畅通；拆分结构的卡扣配合深度控制在2mm，拆分时的按压力度控制在15N左右，既不会因为卡扣太松导致壳体意外分离，也不会因为卡扣过紧导致用户难以拆分。

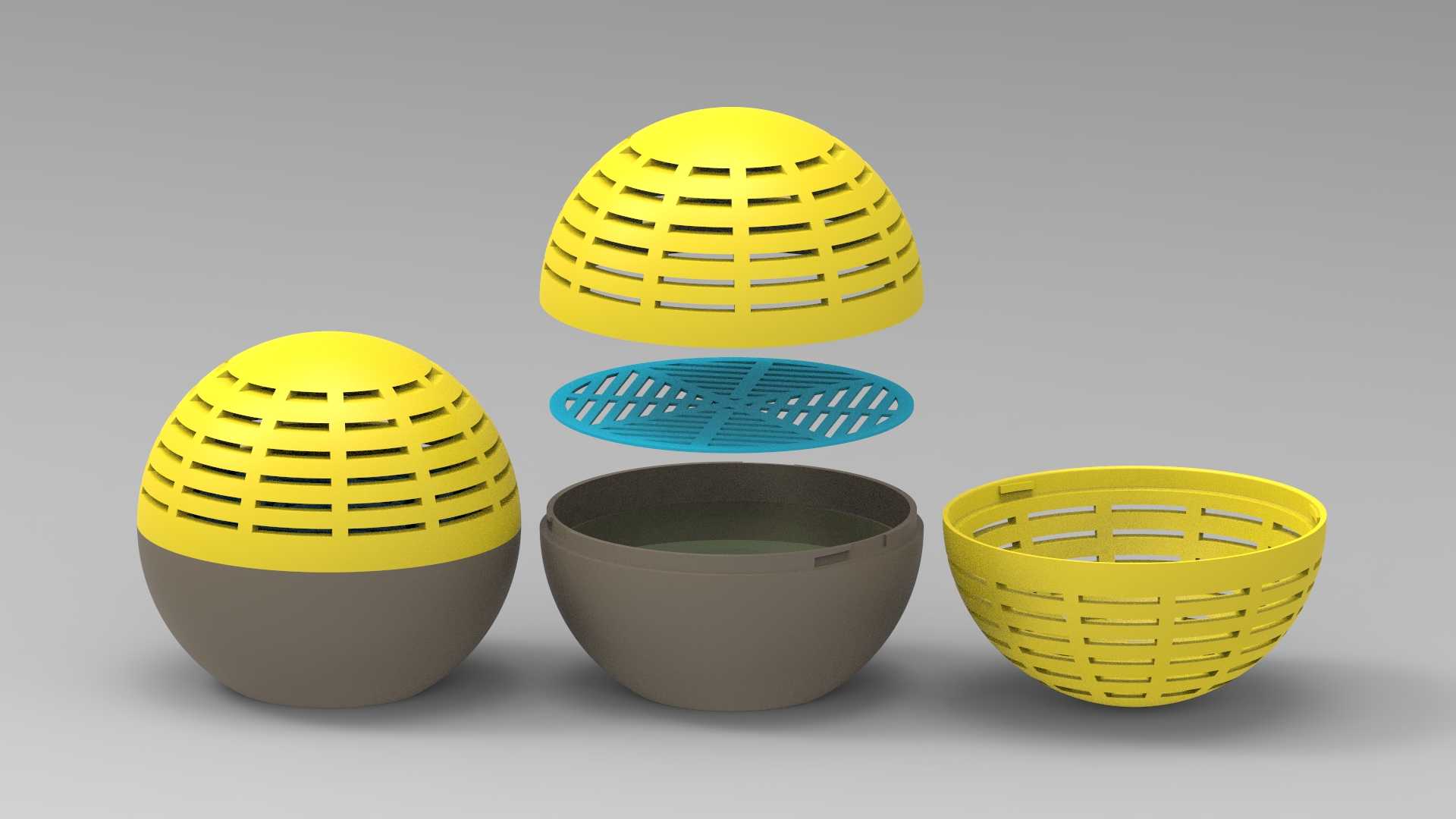

　　壳体表面做了细磨砂的晒纹处理，不容易残留指纹和污渍，日常清理时只用湿抹布擦拭即可，不需要特殊的清洁试剂。上下壳体的配色采用撞色设计，黄色的上盖、橙色的底座搭配蓝色的内部格栅，视觉上更有家居装饰感，不会像传统灭蚊装置那样突兀，能够融入不同的居家装修风格，即使放置在显眼的桌面位置也不会显得违和。在做壁厚设计时，特意在卡扣位置做了局部加厚处理，加厚区域做了平滑的过渡斜面，避免注塑时出现壁厚不均导致的缩水问题，同时提升卡扣位置的结构强度，经过反复拆分测试，卡扣位置经过上千次拆分也不会出现断裂或者松旷的问题。

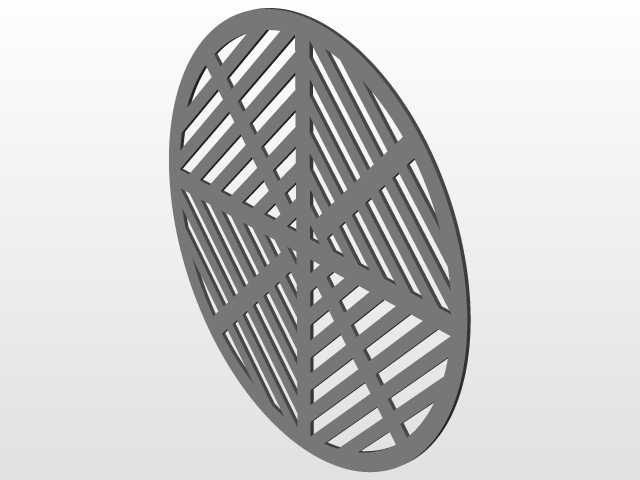

　　内部格栅的放射状筋条在中心位置做了圆形的汇聚连接，中心连接位直径10mm，既提升了整个格栅件的结构强度，避免拿取格栅件时发生筋条断裂，也可以作为手持位，用户拆分装置时可以捏住中心位置取出格栅，操作更加方便。整个装置的所有零部件都可以完全拆分，没有不可拆卸的死角，清理时可以将所有部件拆开冲洗，晾干后即可重新装配使用，不会存在清洁死角残留蚊虫残骸滋生细菌的问题，相比一体式的捕蚊装置，卫生性更好，长期使用也不会产生异味。
