雨滴造型悬挂式储水容器结构设计

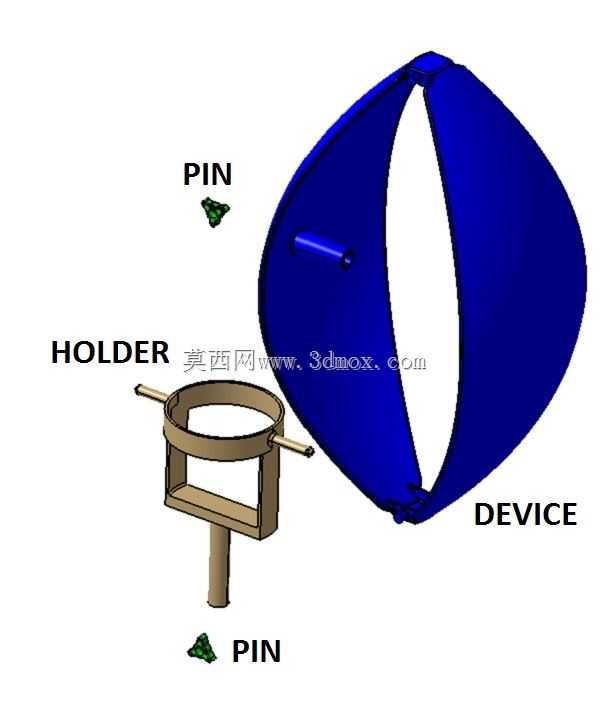

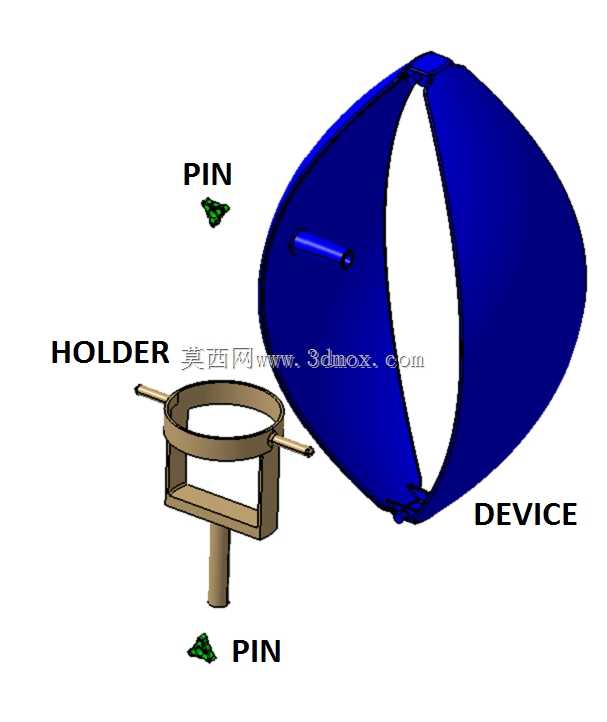

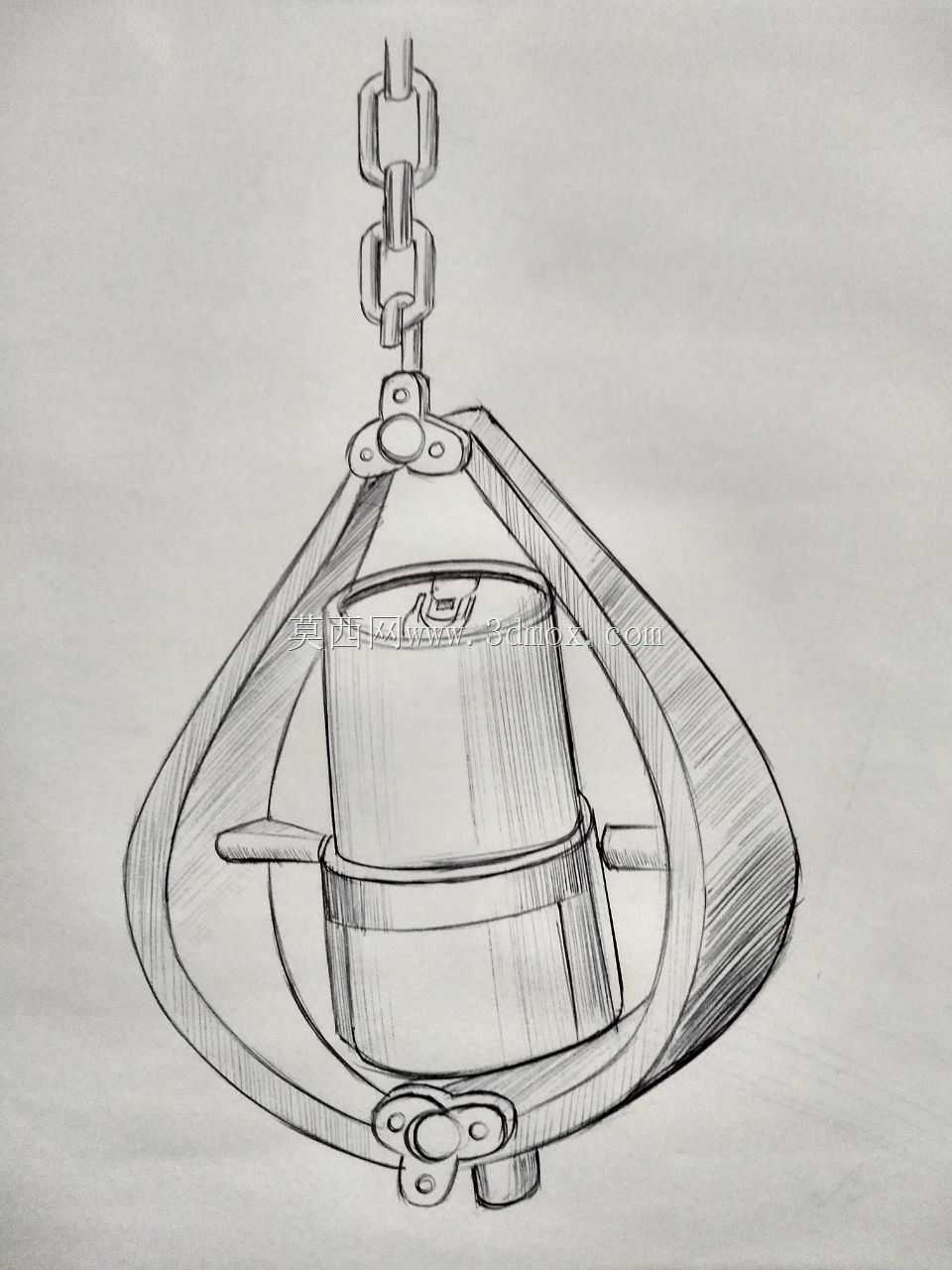

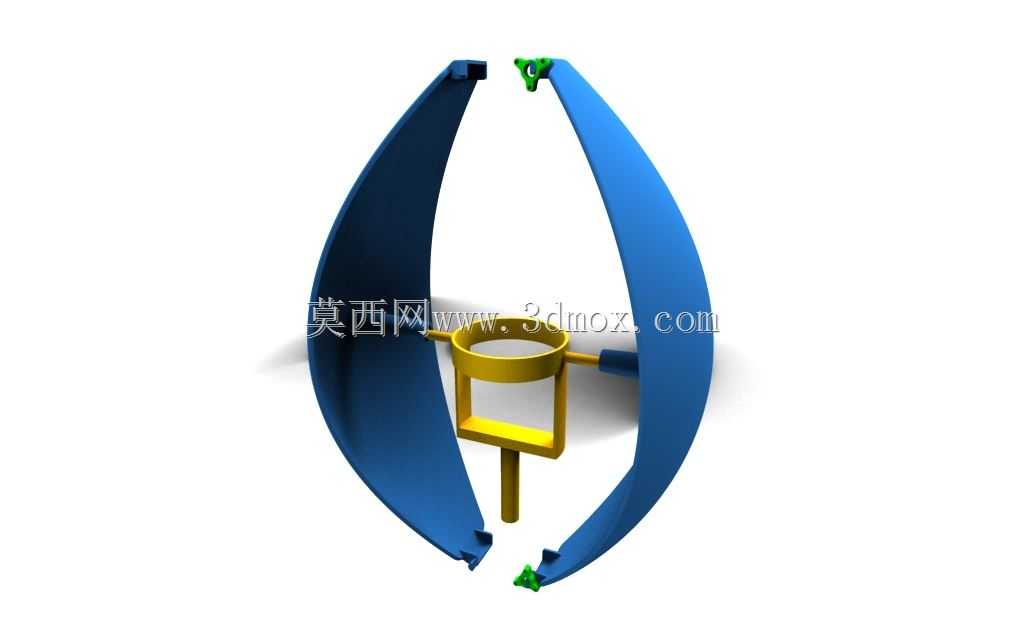

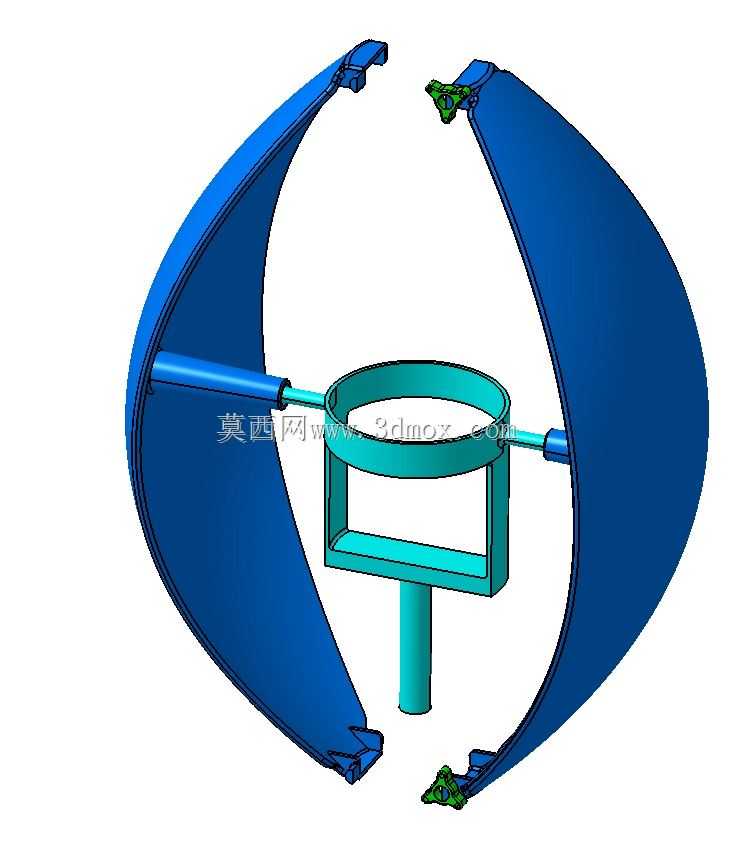

　　这款悬挂式储水装置的设计初衷，是兼顾趣味体验与实用储水功能，适配户外庭院、阳台、露营场景的零散储水、接雨需求，也可作为室内创意装饰搭配软装布置。整体采用雨滴状外轮廓造型，外层为对称式镂空框架结构，顶部通过三爪铰接吊点连接悬挂链条，铰接位置预留转动间隙，可适应悬挂点的小幅晃动，避免硬连接导致的结构应力集中，链条采用标准链节结构，单节链环的受力冗余按照满载工况的1.5倍设计，防止长期悬挂出现链环变形断裂问题。内部储水腔体额定容积为250毫升，腔体采用薄壁圆筒结构，侧壁厚度均匀控制在1.2毫米，既保证足够的结构强度承装水体，也能控制整体重量，降低悬挂负载要求。腔体与外框架之间通过两侧横向定位轴实现卡接固定，

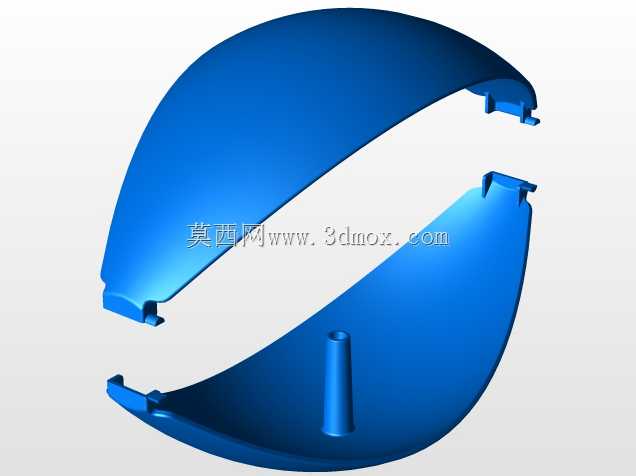

　　定位轴与框架上的安装孔采用间隙配合，装配时可直接将腔体卡入框架定位位，无需额外紧固件，方便日常拆卸清理腔体内部水垢。外框架底部设置对称式铰接锁扣结构，当腔体装入框架后，锁扣可自动卡合固定腔体底部，防止腔体在悬挂过程中从框架下方滑脱，需要拆卸腔体时，只需捏动两侧锁扣即可解除限位，操作逻辑简单，无需额外工具。装置的出水提示结构设计在腔体底部，当储水达到额定容量、开口朝下倾斜时，内部挡水结构会随水流触发小幅振动，传递出类似雨滴滴落的触感反馈，无需额外电子元件即可实现提示功能，整体结构无电路部件，全机械结构可靠性更高，可适应户外高湿度、温差变化大的使用环境。从安装边界来看，装置整体悬挂后总高度（含顶部链条最小悬挂长度）控制在280毫米以内，

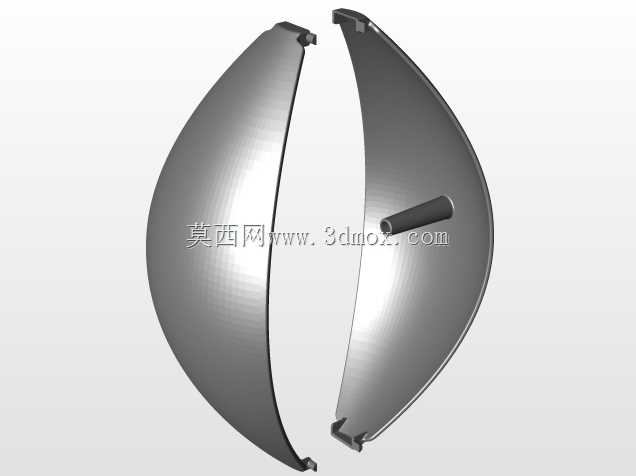

　　最大外轮廓直径为160毫米，安装时仅需在悬挂点位预留直径不小于180毫米的垂直活动空间，即可避免装置晃动时与周边物体发生碰撞。框架的镂空结构一方面降低了整体自重，另一方面可让使用者直观观察内部腔体的储水量，无需额外设置液位观察窗，减少结构加工工序。在实际使用场景中，单台装置可作为小型接雨容器收集自然降水，用于浇灌小型盆栽，多台串联悬挂时可形成组式接雨阵列，适配更大面积的雨水收集需求，也可作为创意互动装置，通过水流触发的反馈感提升使用趣味性。结构建模过程中，所有铰接位置的配合间隙均按照3D打印工艺的公差要求预留，无需二次打磨即可完成装配，薄壁腔体的拔模角度设置为1.5度，适配主流FDM与光固化3D打印工艺的成型要求，

　　打印完成后无需复杂后处理即可投入使用。框架的受力路径经过优化，悬挂时的载荷从顶部吊点通过两侧弧形框架传递到底部锁扣，整体受力均匀，无明显应力集中区域，长期满载悬挂也不会出现框架变形问题。腔体的开口位置设置外翻边结构，一方面可提升开口处的结构强度，避免磕碰导致开口开裂，另一方面也可在倒水时引导水流，防止水流沿腔体侧壁流淌打湿周边。
