镂空球头传力立方体承载框架结构

　　在桌面级FDM3D打印的轻量化结构验证场景中，这类球头传力的镂空立方体框架，主要用于小尺寸载荷的均布承载测试，也可作为小型机载设备的轻量化安装基座适配航空航天领域的原理样机验证环节。不同于常规实心立方体结构直接通过整体材料承压的传力逻辑，这款结构将所有外部载荷的传递路径全部归集到八个角点的球头结构上，每个球头作为独立的传力节点，承接来自相邻三个面的框架杆件传递的应力，再将载荷均匀分散到各个支撑点位，避免了实心结构内部材料冗余带来的打印成本浪费，同时能在相同耗材用量下达到接近实心立方体的结构强度。

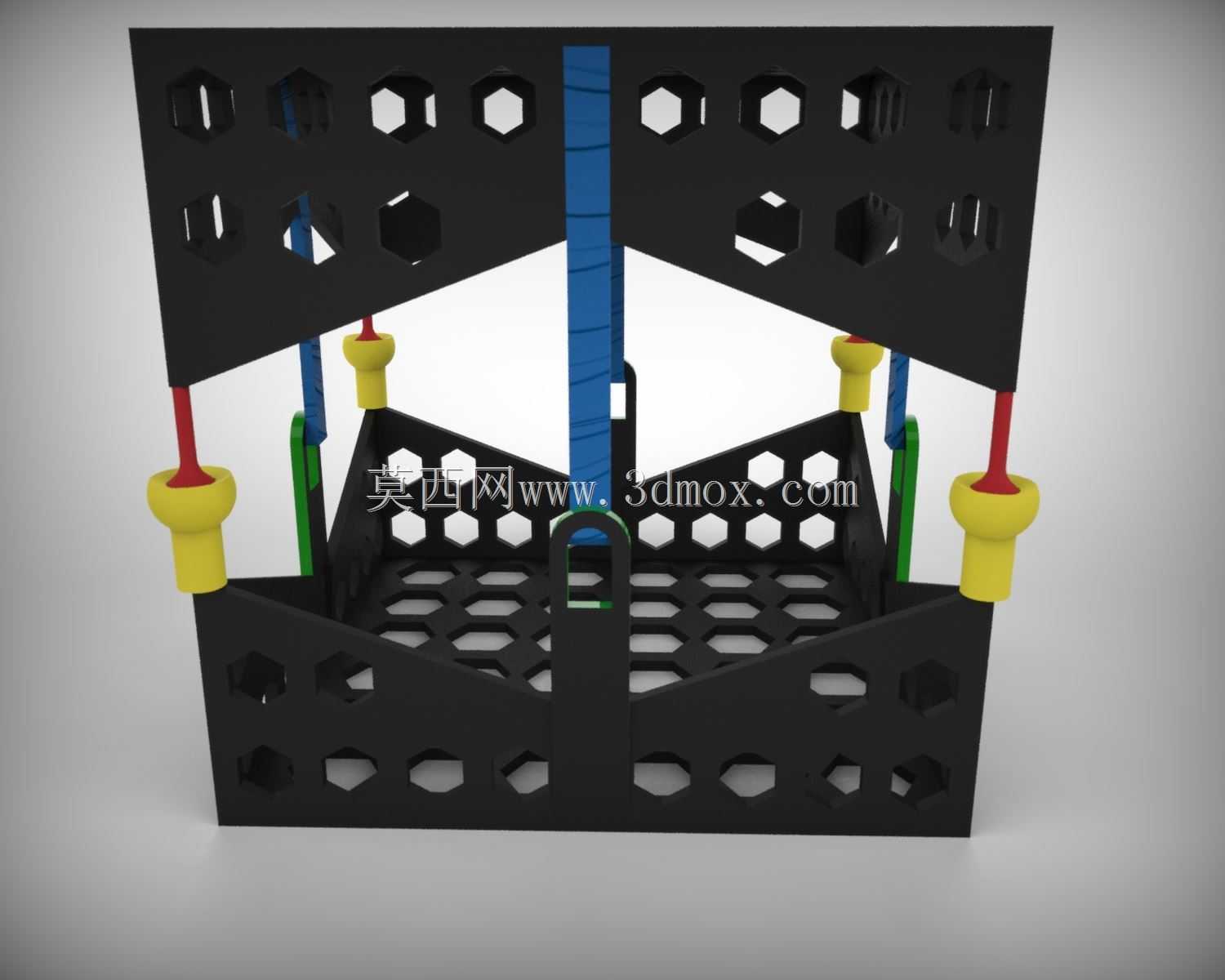

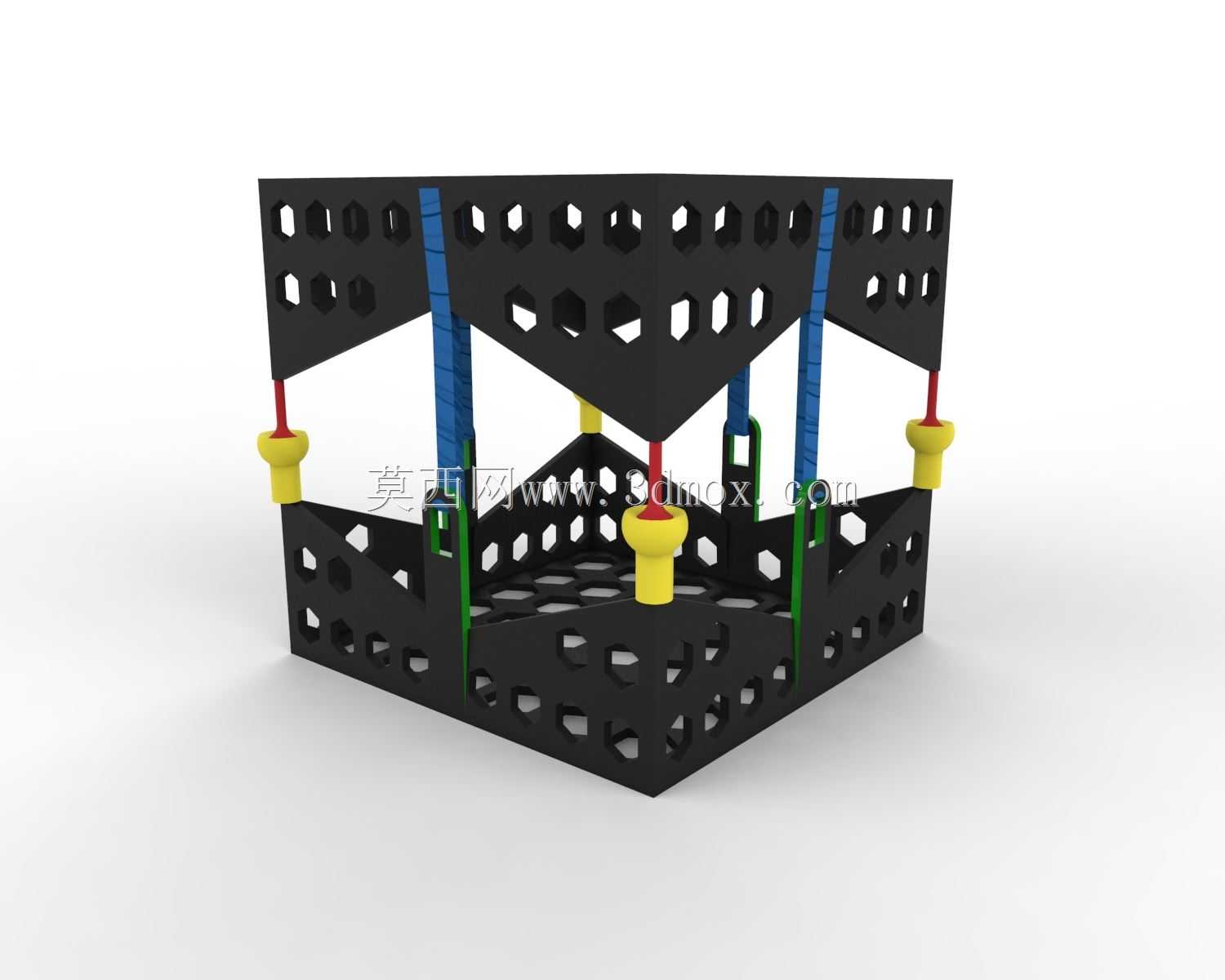

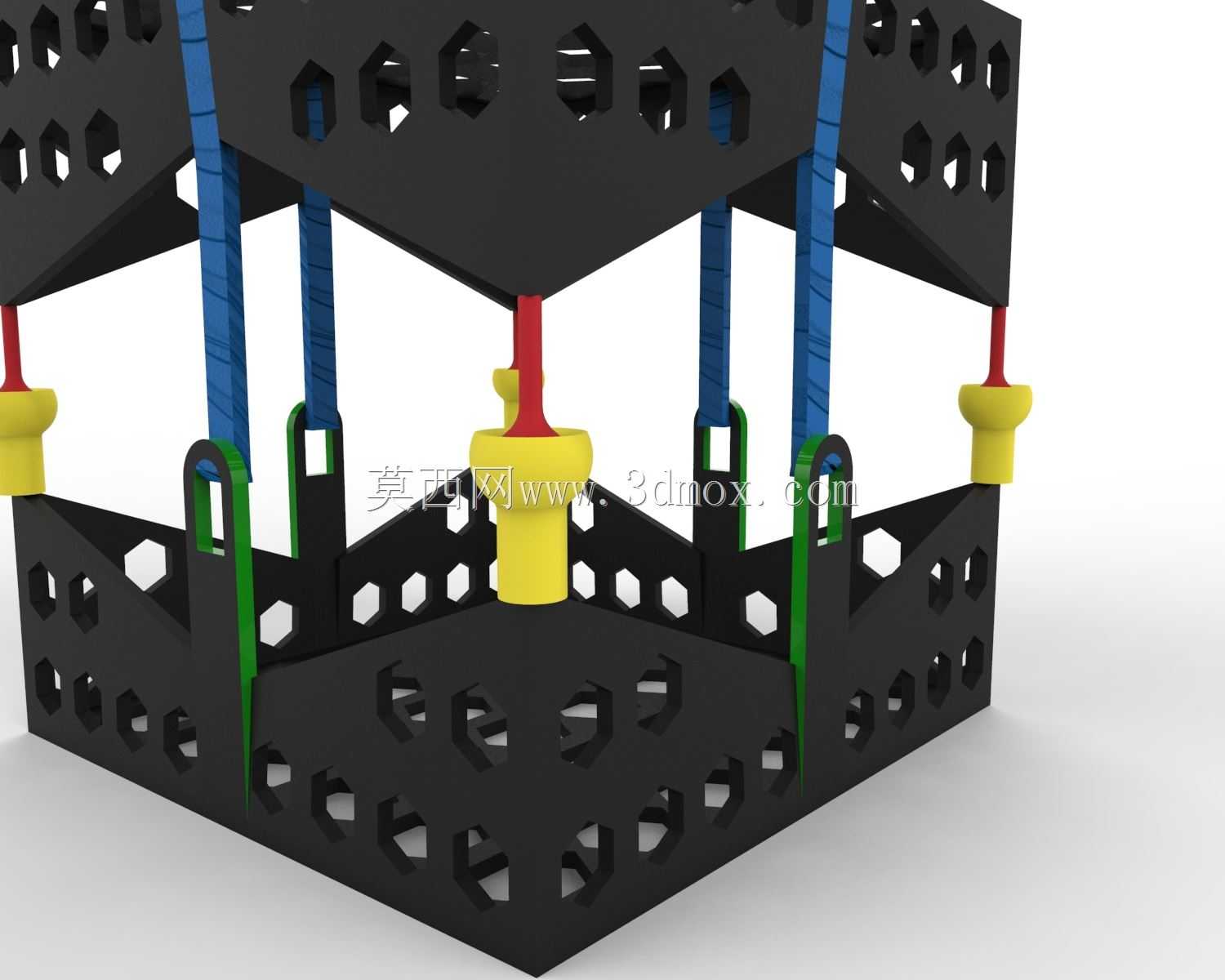

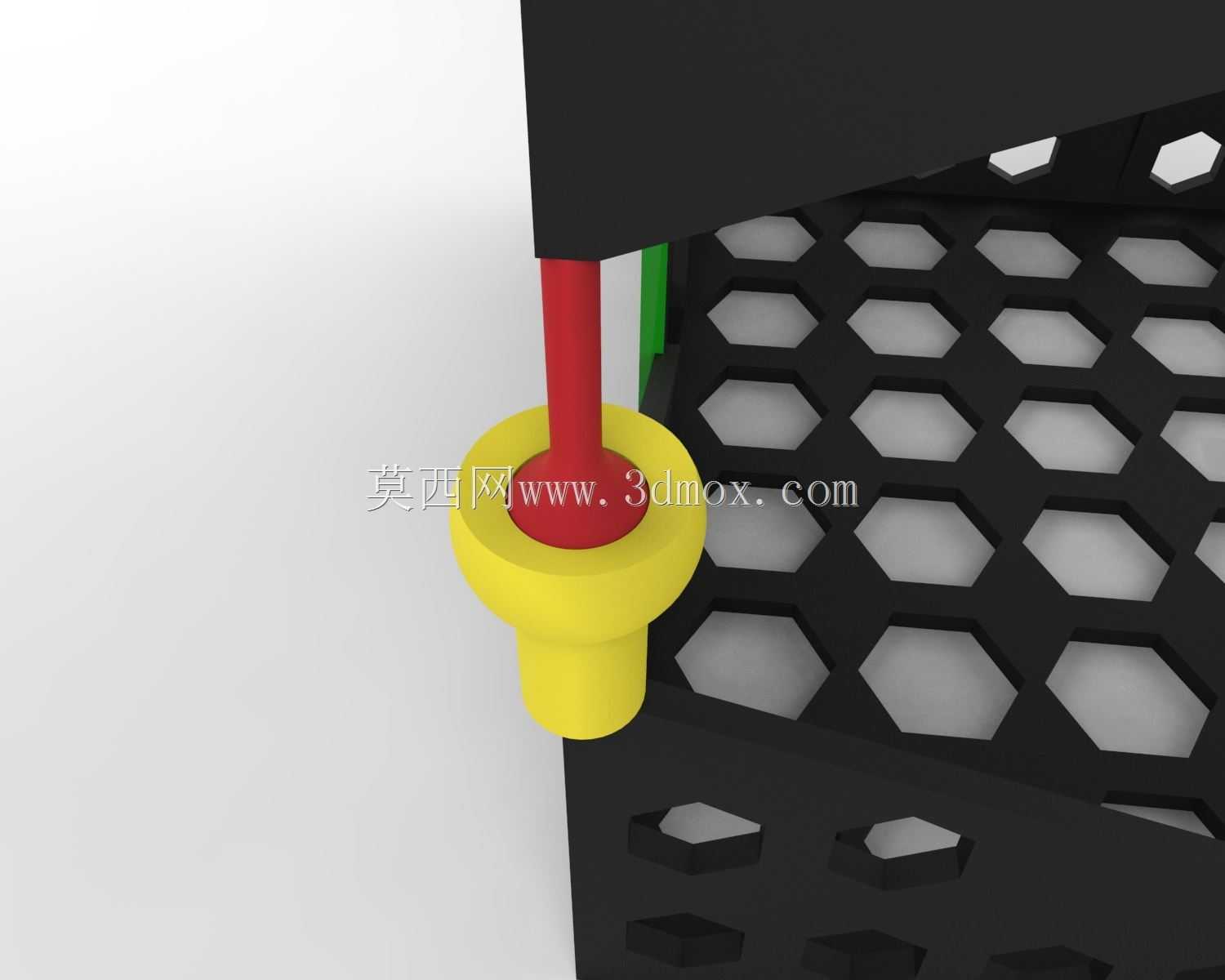

　　从结构设计逻辑来看，框架的六个面全部采用六边形镂空开孔的格栅式设计，开孔的排布完全贴合应力传递的路径走向，在应力集中的棱边位置适当保留了更宽的实体边框，而在面内应力水平较低的区域加大开孔尺寸，最大化去除非必要的打印材料。连接上下对应角点球头的杆件采用了分段式结构，不同颜色区分的杆件段对应不同的受力属性，其中蓝色段为主要的承压传力杆，绿色段为侧向限位的稳定杆，黄色的球头端帽则是载荷输入的接触点位，红色段为杆件与球头连接的应力缓冲过渡区，这种分段设计既方便打印过程中无需支撑即可完成成型，也能在局部受力过载时通过特定段的微小形变吸收冲击能量，避免整体结构发生脆性断裂。

　　在实际使用场景中，这类结构可直接放置在水平测试台面上，下方四个角点的球头作为支撑脚接触承载平面，上方四个角点的球头可直接放置待承载的试验载荷，无需额外的安装固定结构即可保持稳定。整个框架的外轮廓为标准正立方体构型，所有外表面的平面度公差控制在0.2mm以内，可直接适配常规的立方体安装卡位，无需额外加工适配结构。框架的镂空开孔尺寸统一控制在5-8mm区间，既保证了打印过程中每层的耗材冷却充分，减少打印翘曲变形，也能在作为设备基座时方便扎带穿过开孔完成机载部件的捆绑固定，适配不同尺寸的小型传感器、控制板卡的快速安装需求。

　　从打印适配性的角度考虑，整个结构所有的悬垂角度都大于45度，打印过程中无需添加任何支撑材料，打印完成后无需进行支撑拆除的后处理工序，直接去除打印底板即可投入使用。球头位置采用了圆弧过渡的曲面设计，避免了尖锐棱角带来的应力集中问题，同时也减少了打印过程中棱角位置的拉丝、缺料等常见打印缺陷。连接球头的杆件截面采用了工字型的轻量化截面设计，相比同截面积的实心圆杆，抗弯截面系数提升了40%以上，在承受侧向冲击载荷时不容易发生杆件弯曲变形。

　　在航空航天领域的原理样机测试环节，这类轻量化承载框架可替代传统的金属机加工基座，用于小载荷的机载设备搭载测试，大幅降低原理验证阶段的加工成本和周期，同时镂空结构也能有效降低整体结构的自重，减少飞行测试中的无效载荷占比。在日常的3D打印结构教学场景中，这款结构也可作为典型的传力路径优化案例，用于讲解点阵结构、节点传力的设计思路，帮助初学者理解如何在保证结构强度的前提下最大化减少材料用量。结构的所有棱边都做了0.5mm的圆角过渡处理，避免打印过程中出现层间剥离的问题，同时也能减少使用过程中尖锐边角带来的磕碰损伤。
