创意便携穿戴式电池盒结构设计方案

　　这款穿戴式电池盒的设计，最初是面向户外作业、随身智能穿戴设备的供电冗余需求展开的，区别于传统固定式电池仓的设计逻辑，整个结构优先考虑了佩戴贴合度与操作便捷性的平衡。从实际应用场景来看，这类结构可以适配户外巡检随身设备、运动监测穿戴装备、小型便携检测仪器的外置供电需求，解决内置电池容量不足、更换电池需要拆解设备的痛点，用户无需借助工具即可完成电池的更换与设备的供电接驳。

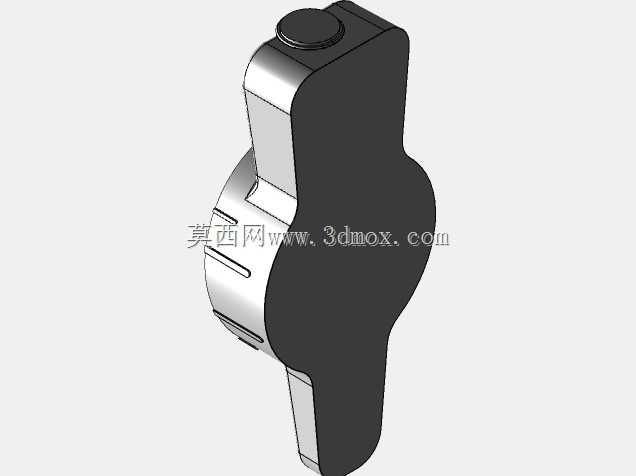

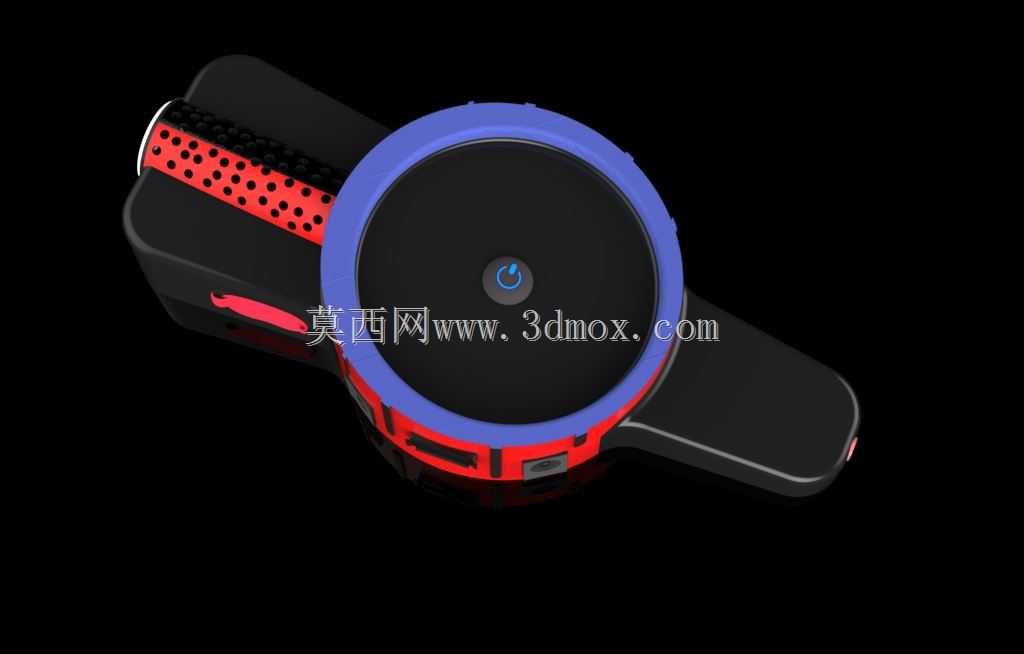

　　从结构功能特性来看，主体采用环形主体加双侧延伸绑带固定位的布局，环形中心区域为电池仓核心容纳区，边缘做了圆弧过渡处理，避免佩戴时与衣物、皮肤产生剐蹭，环形外圈设置的蓝色密封胶圈安装槽，是整个结构防水设计的核心，装配后可以实现IP65级别的防尘防水能力，满足户外小雨、扬尘环境下的使用要求。正面的圆形盖板采用卡扣式快拆结构，中心预留的电源按键安装位，集成了电量指示灯的透光区域，用户无需打开仓盖即可通过按键触发电量显示，快速掌握剩余供电能力。

　　双侧延伸的固定臂做了人体工学弧度处理，贴合手臂或装备固定杆的曲面轮廓，臂身表面设置的密集通孔一方面是为了降低整体结构重量，另一方面可以提升佩戴时的透气性能，避免长时间佩戴产生积汗问题，臂身内侧预留的绑带穿槽宽度为18mm，可以兼容通用的尼龙魔术贴绑带、硅胶防滑绑带，用户可以根据佩戴场景自行选择固定方式。红色的结构区域为电池极性防呆设计的标识区，同时也是内部导电弹片的安装定位筋位，装配时电池正负极对准对应颜色标识即可完成安装，从结构上避免反接短路的风险。

　　设计过程中，整体的安装边界做了严格的尺寸约束，环形主体外径控制在82mm，中心仓体内径为62mm，可以容纳单节21700规格锂电池或者两节并联的18650锂电池，整体结构厚度控制在28mm，佩戴时不会产生明显的凸起异物感。固定臂的总展开长度为165mm，适配的固定周向范围为180mm到320mm，可以覆盖成年人手臂、常规设备安装杆的固定尺寸需求。结构的壁厚统一设置为2.2mm，既满足日常使用的抗冲击强度要求，也控制了整体的材料成本，适合采用ABS或者PC+ABS材质注塑量产，所有的棱角位置都做了R1.5以上的圆角处理，避免注塑过程中产生应力集中，同时提升日常使用的触感。

　　在结构细节上，仓盖与主体的卡扣配合量设置为0.8mm，既保证闭合后的连接强度，不会因为日常活动的震动出现松脱，也可以让用户徒手完成仓盖的开启操作，不需要借助硬币、撬片等辅助工具。内部的电池仓设置了弹性顶针结构，电池装入后可以自动压紧，避免运动过程中电池晃动产生接触不良的问题，仓体侧壁预留的走线槽宽度为3mm，可以根据使用需求引出Type-C充电接口、直流输出接口，扩展为随身移动电源使用。绑带穿槽的边缘做了翻边加强处理，长期穿绑带摩擦也不会出现开裂问题，结构整体没有狭小的深槽结构，注塑生产时脱模难度低，量产良率可以控制在较高水平。

　　从实际使用的适配性来看，这款结构除了作为随身穿戴的供电盒使用，也可以固定在自行车车把、设备支架上作为小型外置供电模块，为车灯、运动相机、便携检测传感器供电，双侧固定臂的弧度设计可以兼容直径25mm到35mm的管状安装位，不需要额外定制固定夹具。结构表面的分模线设置在侧面的圆弧过渡位置，装配后不会有明显的合模线外露，外观的整体性更强，不同颜色的区域可以通过双色注塑或者后期丝印实现，满足不同场景的外观标识需求。
