手持便携电池盒握持式结构设计方案

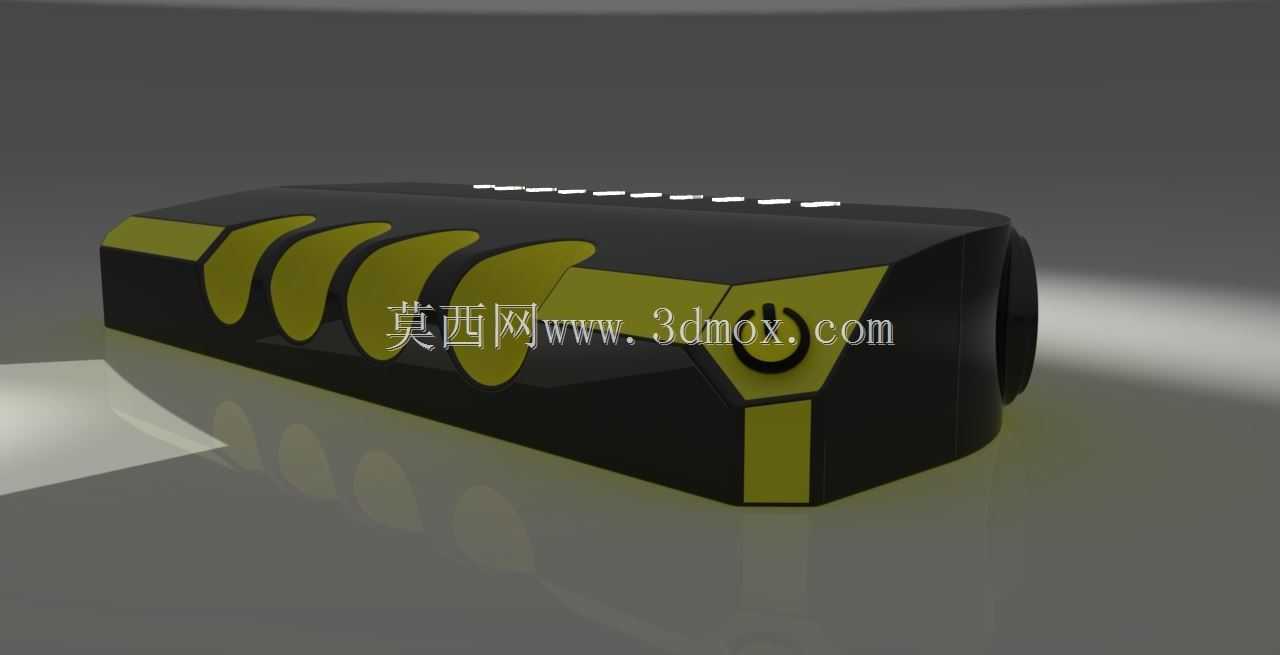

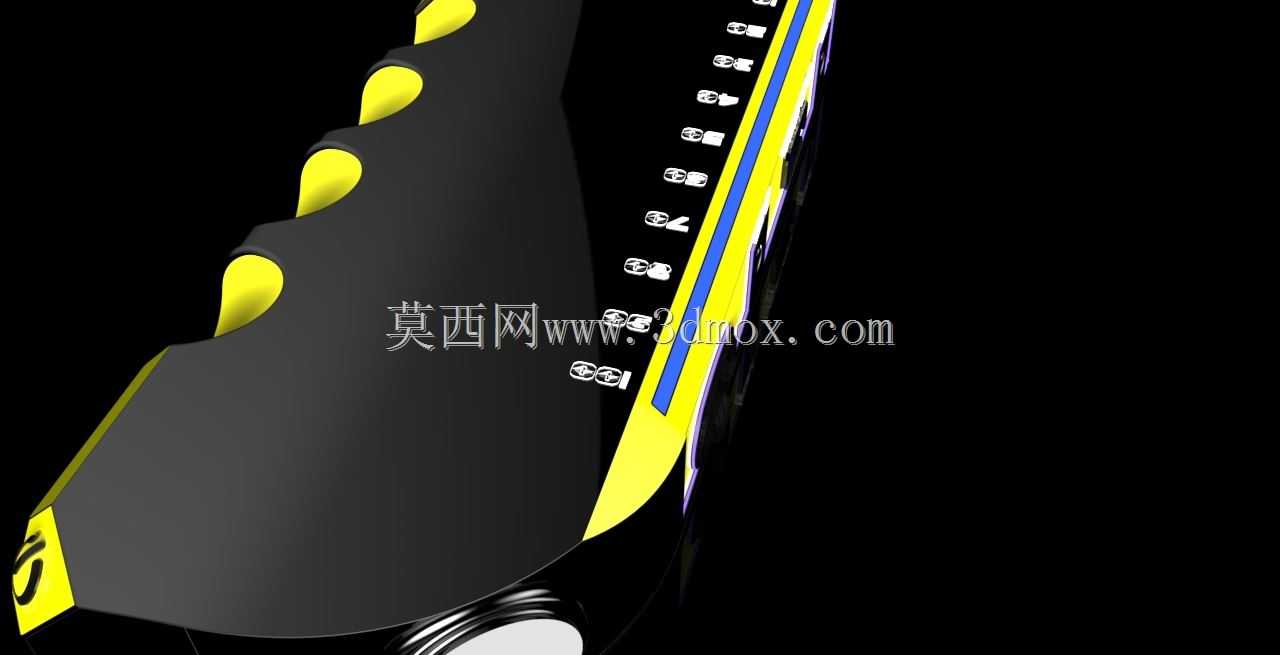

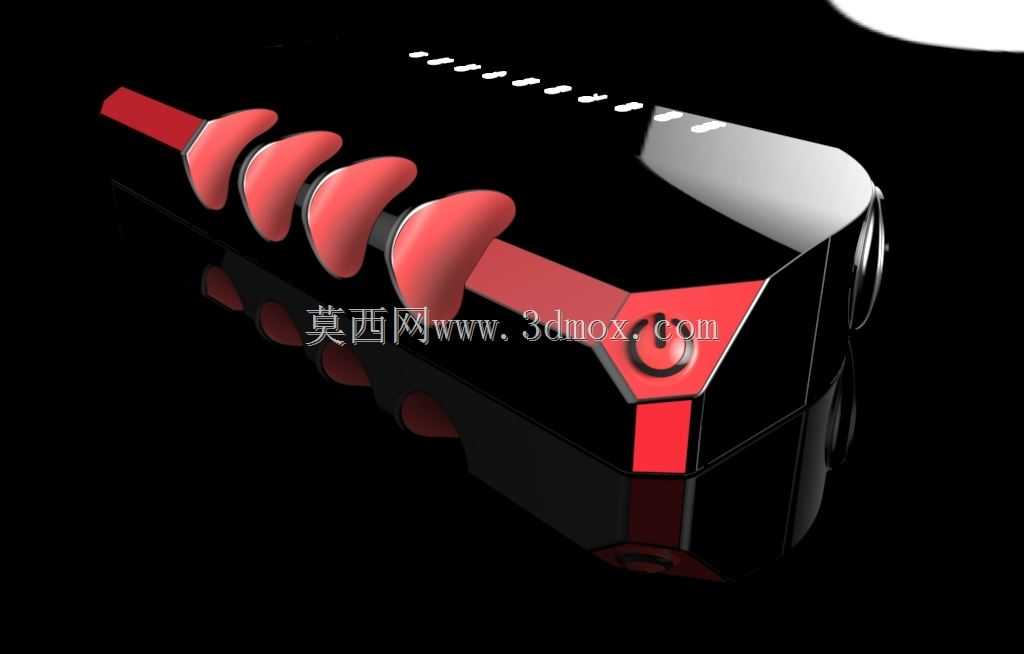

　　这款手持类电池容纳结构的设计，最初的需求锚点来自户外便携检测设备、小型手持照明工具、随身数码供电配件这类需要单手握持操作的终端产品，这类场景下用户往往需要在行走、单手操作设备、戴薄手套作业的状态下完成供电模块的拆装与设备操控，因此结构设计不能只追求外观的视觉辨识度，必须把握持的贴合度、操作的容错率放在优先级最高的位置。从结构布局来看，整体壳体采用符合人体掌部弧度的曲面收腰设计，主体握持区域的截面做了椭圆化处理，避免直棱直角的硌手感，掌部贴合位置的曲面曲率经过反复调整，匹配成年人手掌自然握持时的虎口与指腹贴合角度，即便是长时间单手握持，也不会因为局部应力集中产生明显的压痕。壳体上的按键排布沿着拇指自然活动的轨迹做线性布置，

　　每个按键的凸起高度控制在1.2-1.5mm区间，按键之间预留足够的指腹识别间隙，用户不需要目视确认，仅凭触觉就能完成按键的定位操作，按键的触发力度设置在适中区间，既不会因为轻微触碰产生误触发，也不需要刻意用力按压造成操作疲劳。电路容纳腔的设计做了分层式布局，电池仓与电路板安装位之间设置了独立的隔离筋，既可以避免电池漏液直接侵蚀电路板，也能增强壳体整体的抗扭强度，即便从1.2米高度自由跌落到水泥地面，隔离筋也能分散冲击能量，避免电路板上的贴片元件受冲击脱落。电池仓的触点采用弹性伸缩式结构，适配常规规格的柱状电池安装，触点的预紧力经过调校，即便是设备处于持续振动的作业环境下，也不会出现接触不良导致的供电中断问题。

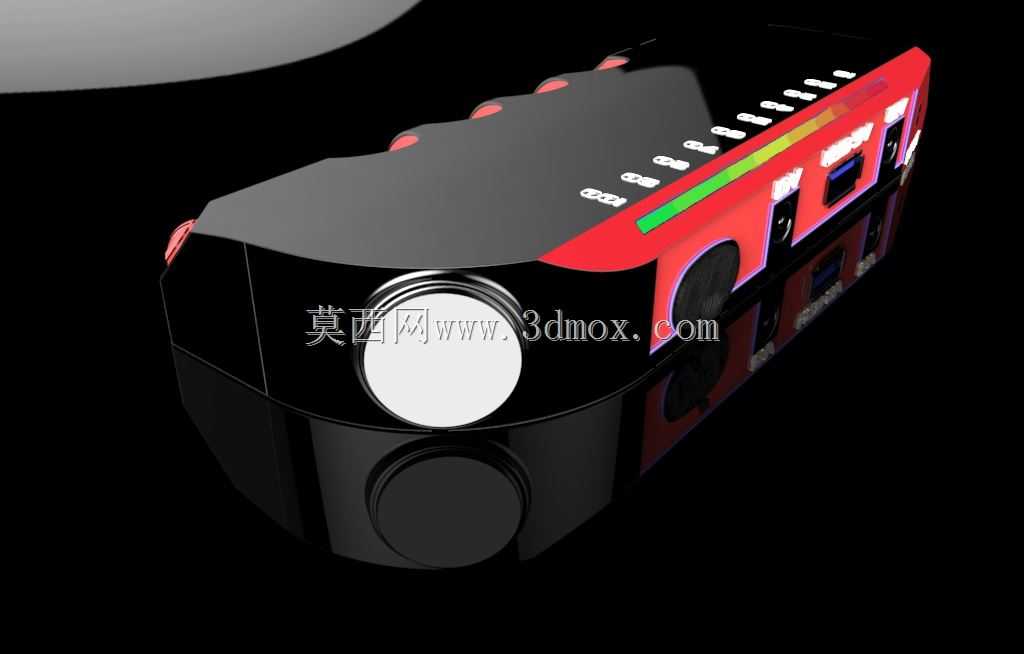

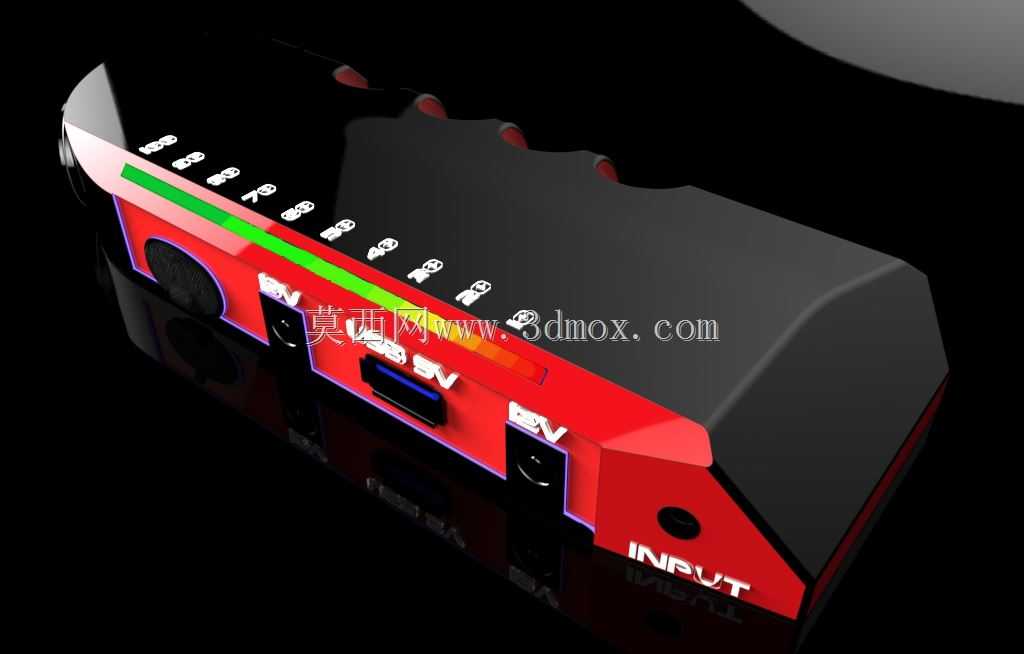

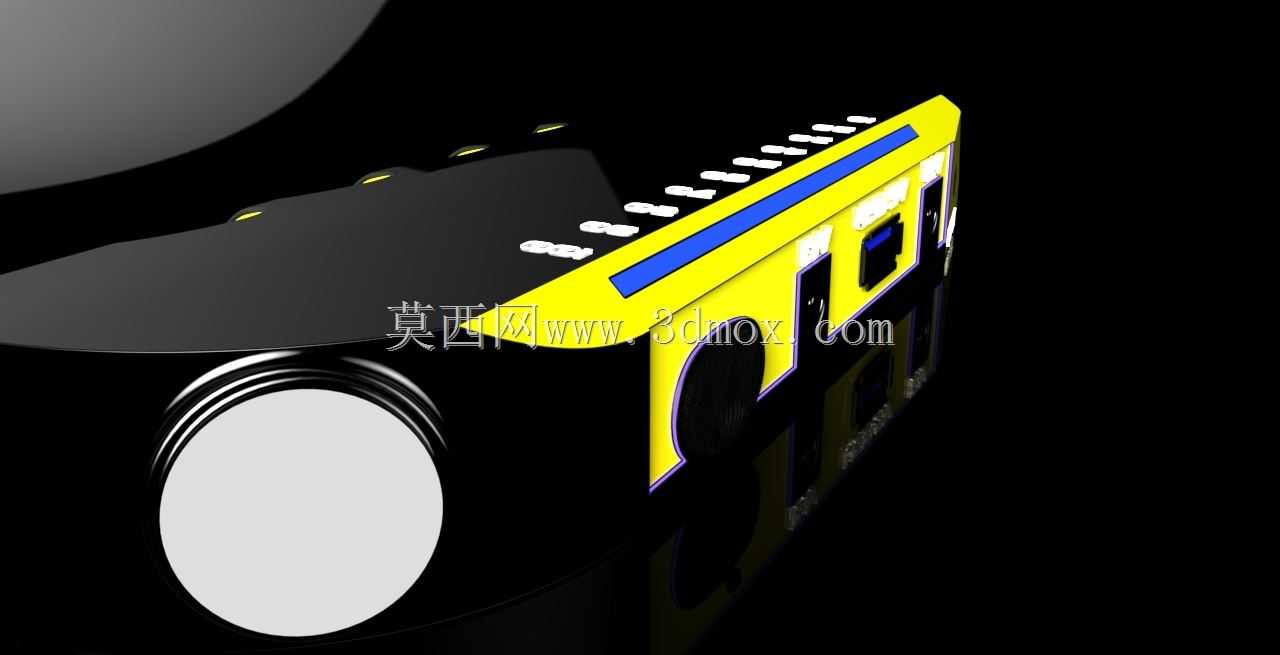

　　壳体的材质选用耐冲击ABS工程塑料，表面做细磨砂咬花处理，既可以提升握持时的摩擦力，避免手汗状态下打滑，也能减少日常使用中表面划痕的产生。壳体的拼接采用卡扣加超声波焊接的组合方式，拼接缝隙控制在0.1mm以内，具备基础的生活防泼溅能力，可以应对日常使用中偶遇的小雨、手汗泼溅场景，不需要额外做密封胶圈就能满足多数民用便携场景的防护需求。从安装边界来看，整体结构的最大外轮廓尺寸控制在成年人手掌可完全包覆的范围内，不需要额外的辅助固定结构，单手握持时食指到小指可以自然环绕在壳体收腰位置，虎口位置刚好贴合壳体上端的过渡曲面，握持重心落在手掌中心位置，长时间持握不会出现手腕酸胀的问题。壳体侧面预留了通用的充电接口安装位，接口位置做了内凹处理，

　　避免日常放置时接口直接磕碰接触面造成损坏，接口周围的壁厚做了局部加厚处理，提升插拔充电线时的结构强度，不会因为多次插拔导致接口周围的壳体开裂。在结构优化的过程中，特意对内部的走线空间做了冗余设计，电路板与壳体内壁之间预留0.8mm的安全间隙，避免组装时线束被挤压造成绝缘层破损，同时也给后续的电路迭代预留了足够的元件安装空间，不需要重新开模就能适配小幅升级的电路方案。壳体上的指示灯开孔位置做了导光结构设计，光线透过壳体时可以形成均匀的漫反射效果，不会出现局部亮度过高刺眼的问题，用户在不同光线环境下都能清晰识别设备的工作状态。整个结构的壁厚保持均匀设计，主体壁厚控制在2mm，局部受力位置做加厚处理，避免注塑生产时出现缩痕、翘曲等成型缺陷，同时也能在保证结构强度的前提下尽可能控制整体重量，降低用户长时间持握的负重感。
