仿章鱼咬合结构隐藏式快装铰链

　　日常做消费电子外壳、小型仪器舱体、薄型设备面板的结构设计时，经常会遇到外露紧固件影响外观、反复拆装易滑牙、小空间内无法布置常规螺丝锁紧结构的痛点，这款仿章鱼触手形态的咬合式铰链，正是针对这类窄空间、高外观要求的连接场景开发的构件。不同于常规合页类铰链需要双侧预留转轴安装位、外露转轴或固定螺丝的结构，这款铰链采用侧插式安装逻辑，完全隐藏在两个被连接件的拼接缝隙内部，从设备外侧看不到任何连接构件，能完整保留外壳的一体化视觉效果，在手持检测设备、便携储能外壳、高端消费数码产品的结构设计中适配性极强。

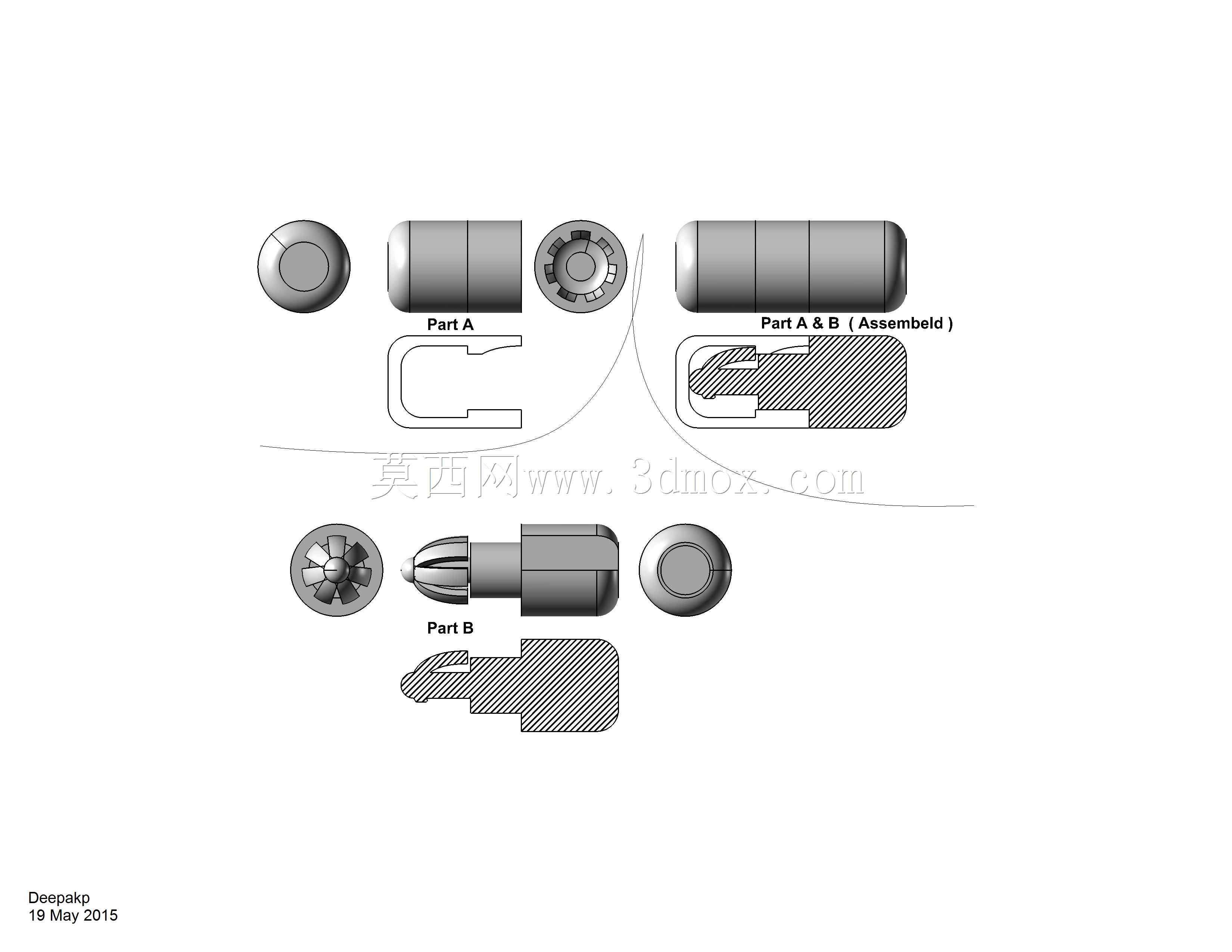

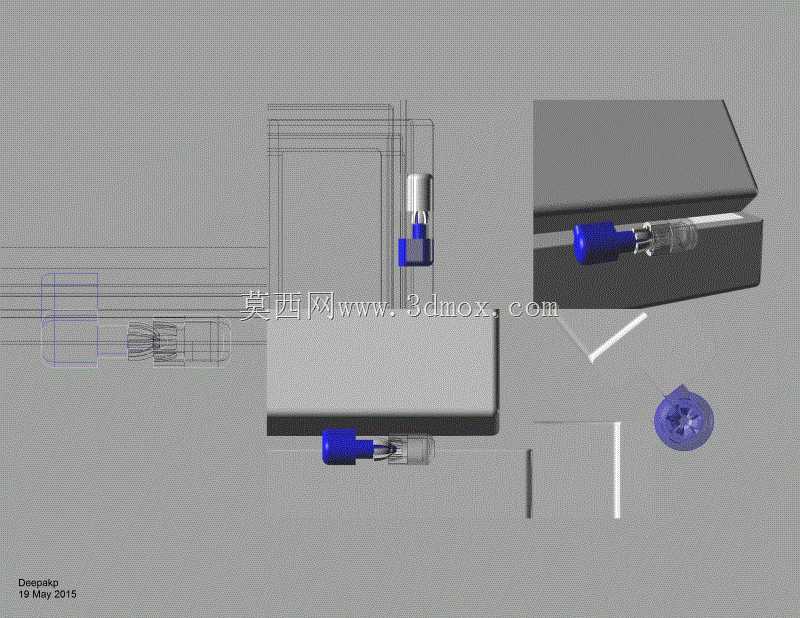

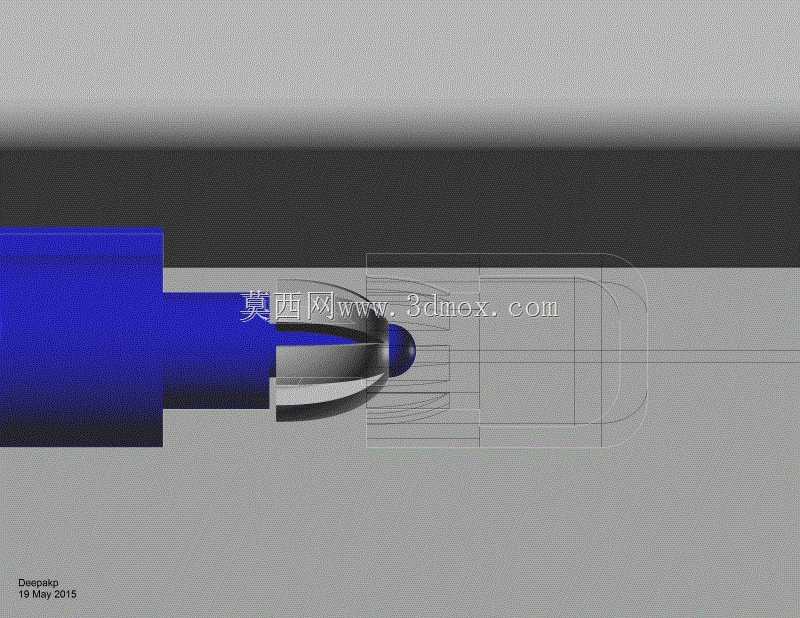

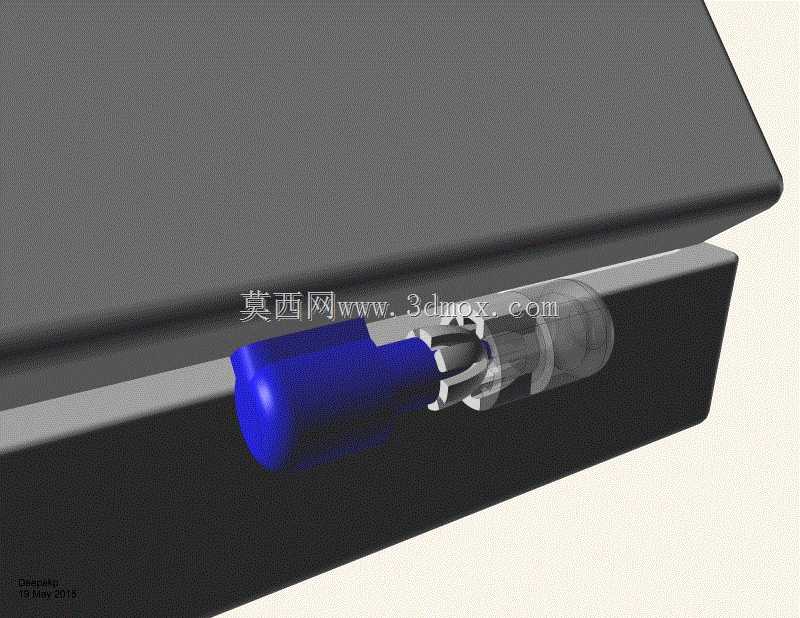

　　从功能实现逻辑来看，这款铰链的核心咬合端做了多瓣式开槽设计，形态类似章鱼的触手结构，插入对应预制的安装孔位时，瓣状结构会受孔壁挤压向内收拢，穿过安装孔后瓣状结构自动回弹张开，形成倒扣式咬合锁止，不需要额外的紧固件辅助固定，单步按压即可完成单侧的连接固定，拆装时只需要用细杆从孔位另一侧顶压咬合端中心，就能让瓣状结构收拢解锁，整个拆装过程不需要螺丝批等专用工具，在需要频繁开启检修、又不希望外露连接结构的设备上，能大幅提升后期维护的效率。

　　设计层面上，这款铰链的主体分为咬合端、连接轴、限位基座三个部分，咬合端的瓣片厚度做了渐变处理，根部厚度更大保证结构强度，端部做圆弧导向处理，插入安装孔时能自动对中，不会出现卡滞问题；连接轴部分和限位基座之间预留了微小的转动间隙，能满足两个被连接件之间0到120度左右的开合角度需求，同时在开合到最大角度时，限位基座的端面会和咬合端的根部凸台接触，形成硬限位，避免开合角度过大导致连接结构脱出。

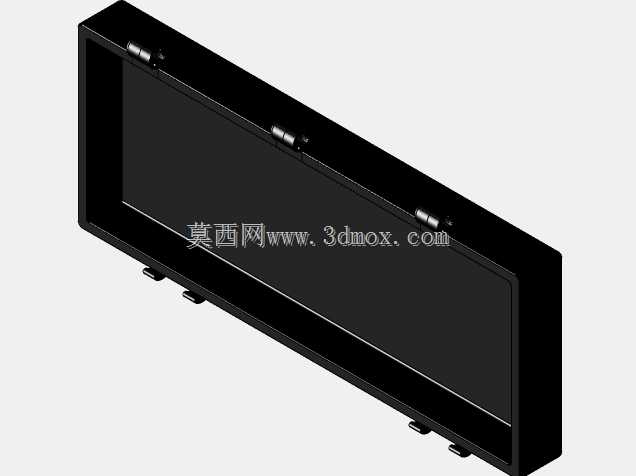

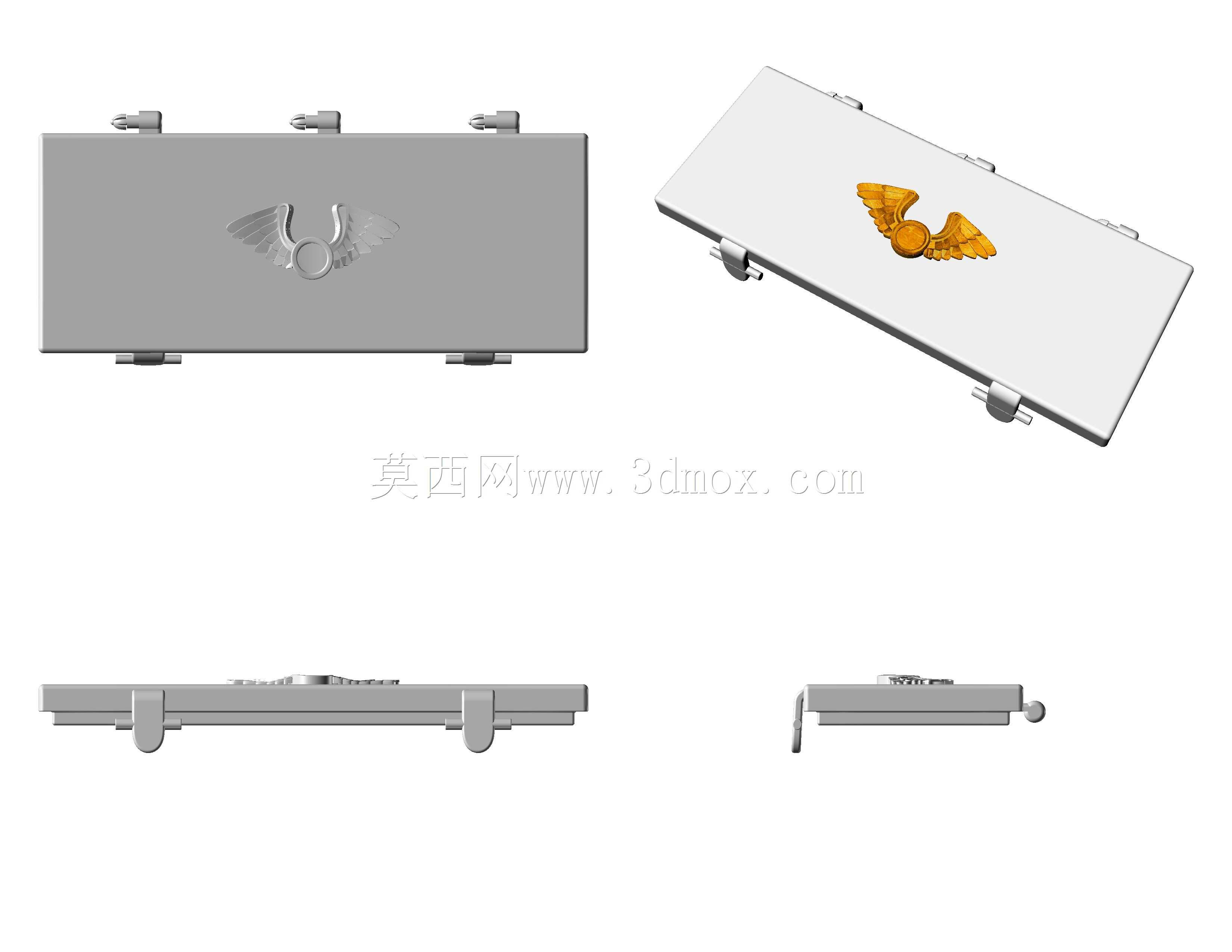

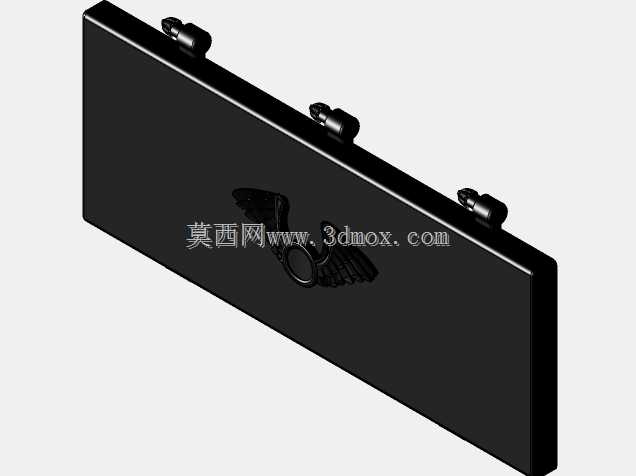

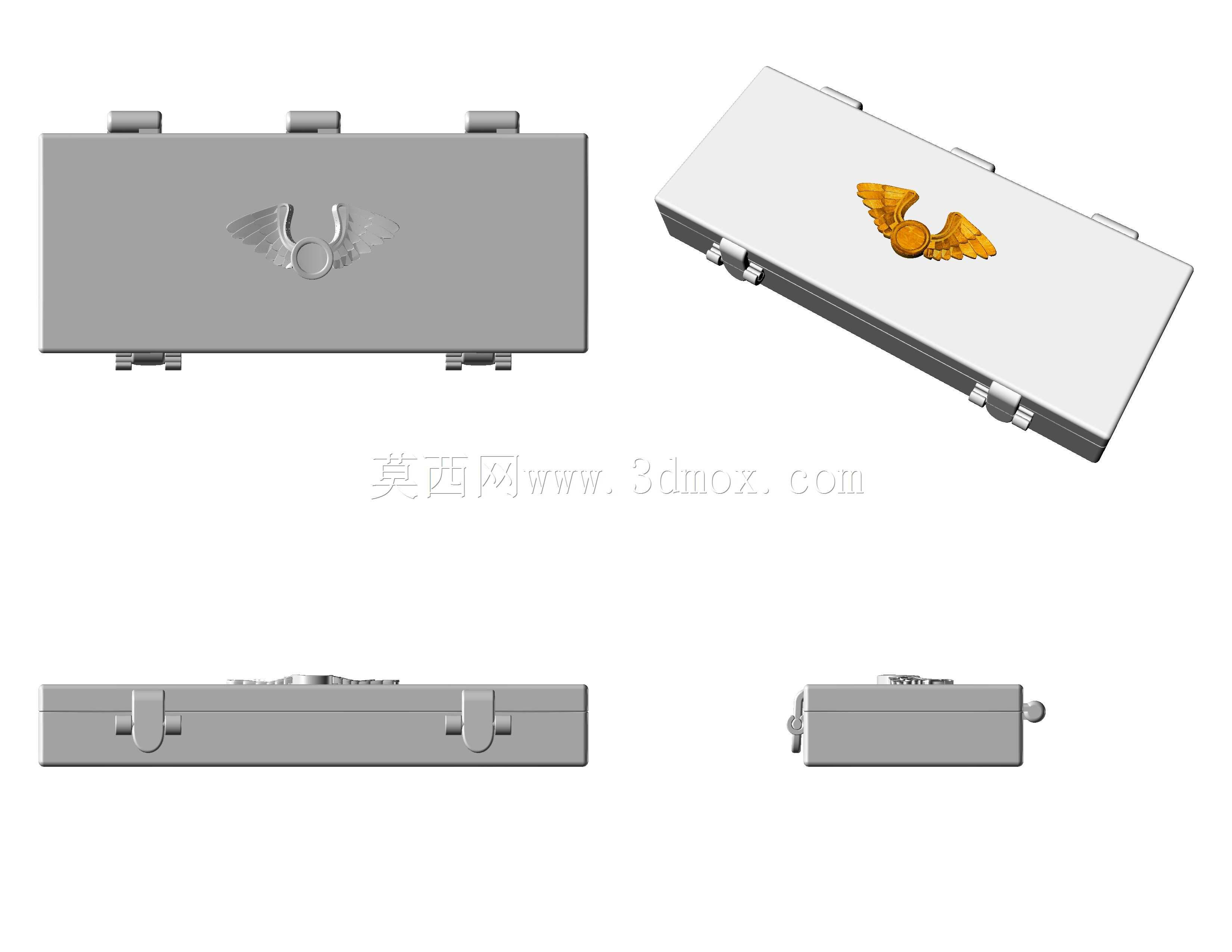

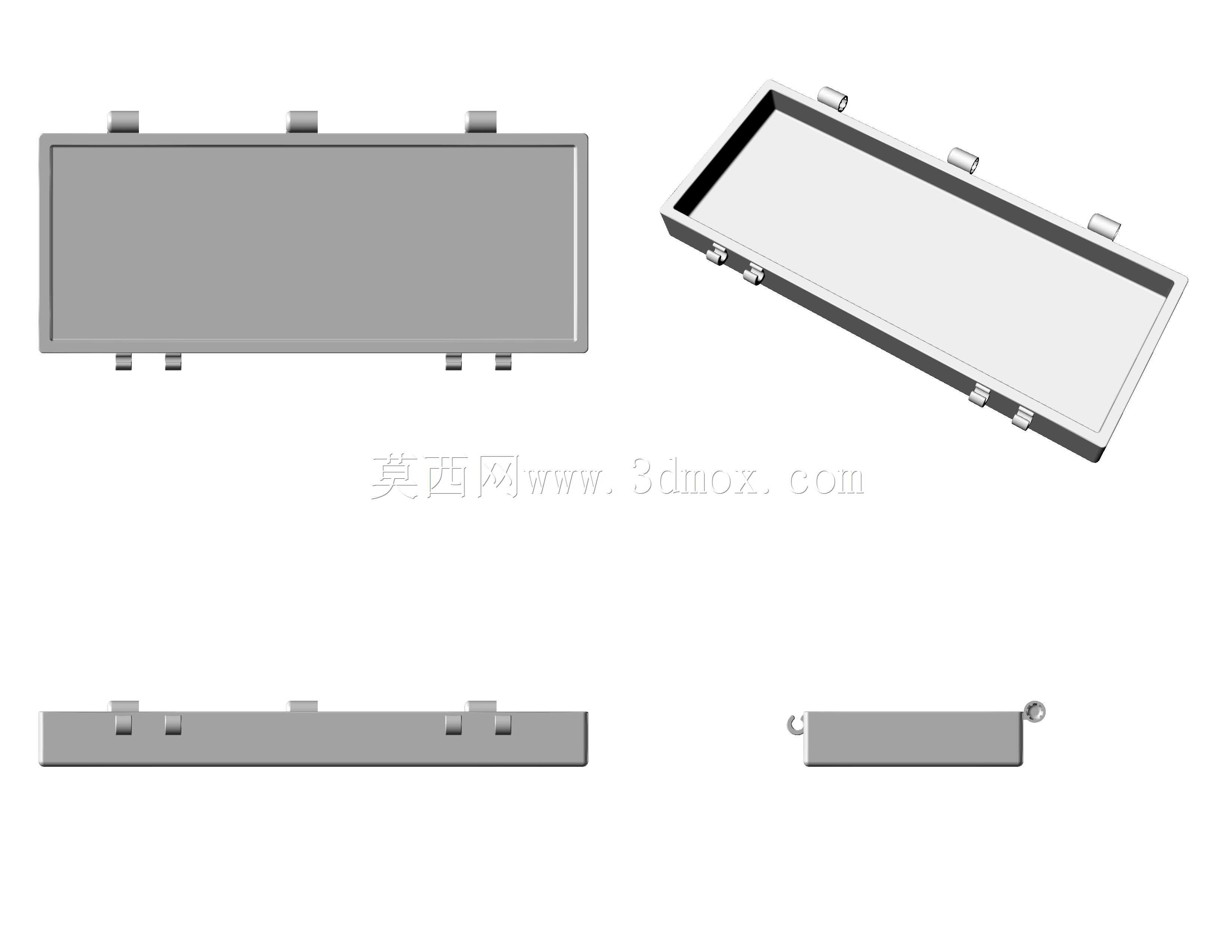

　　安装边界方面，这款铰链对被连接件的厚度有明确适配范围，咬合端适配的安装板厚度在1.5mm到3mm之间，安装孔只需要冲制或铣削一个对应直径的圆孔即可，不需要额外加工沉孔、螺丝柱等结构，对薄壁塑料件、薄金属板材的友好度很高；连接部分的总长度控制在18mm左右，布置在两个被连接件的拼接缝隙内时，只需要在单侧零件上预留宽度5mm、深度6mm的安装槽放置限位基座，另一侧零件对应位置预留咬合端的安装孔即可，不需要占用设备内部过多的空间，在内部空间紧凑的便携类设备上也能顺利布置。

　　实际选型使用时需要注意，这款铰链的咬合锁止力主要来自瓣状结构的回弹张力，单组铰链的静态抗拉承载力在80N左右，在尺寸较大的舱门或面板上使用时，需要根据面板的重量、开合频次均匀布置3到4组，避免单点受力过大导致咬合结构脱开；同时如果是用在经常受振动冲击的设备上，可以在咬合端的瓣片外侧增加一圈微小的防滑凸点，提升咬合后的摩擦力，避免振动环境下出现松脱的问题。不同于常规的卡扣连接只能实现两个零件的固定锁紧，这款铰链在实现咬合固定的同时保留了转动开合的功能，相当于把卡扣的快装特性和合页的转动特性整合到了一个极小的构件上，在做薄型化、一体化外观的设备结构设计时，能大幅减少连接构件的数量，简化装配工序，同时避免外露螺丝、合页带来的外观瑕疵，在小型仪器、消费电子、智能家居面板这类对外观和装配效率都有较高要求的产品结构设计中，是非常实用的连接构件选型方向。建模过程中需要重点控制咬合端瓣片的开槽宽度和回弹角度，开槽过窄会导致插入时需要的按压力过大，装配体验差，开槽过宽则会导致锁止力不足，容易松脱；同时瓣片端部的导向圆角需要和安装孔的倒角做匹配，保证插入时的顺滑度，避免出现刮屑、卡滞的问题。
