嵌入式军用齐平金属拉手结构设计

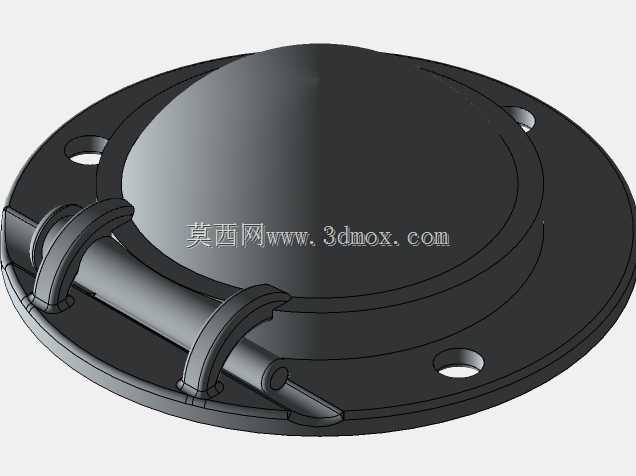

　　这款嵌入式齐平拉手的设计，最初是为了满足特种载具、军用方舱内部家具及舱门的使用需求，在实际选型过程中，不少需要做表面齐平处理的工业柜体、特种装备储物舱也会选用这类结构，核心原因就是其闭合状态下完全与安装面齐平，不会产生突出的勾挂结构，避免人员通行、装备转运过程中被突出部件剐蹭，这在空间紧凑的军用装备内部是非常关键的设计点。从功能特性来看，该拉手采用翻转式结构，非使用状态下，拉手环完全沉入门板表面的沉槽内，整个外露面为光滑的半球形封盖，没有任何突出棱角，不会勾挂线缆、装具或者人员衣物；需要开启时，抠动拉手环下方的抠手位即可将拉手翻起，形成可供握持的受力结构，握持部分做了圆弧过渡处理，即使戴着手套操作也能有足够的握持空间，

　　不会出现硌手或者打滑的情况。设计思路上，首先考虑的是军用场景下的可靠性，整个结构没有易损的弹性零件，翻转铰接部分采用间隙配合的销轴结构，长期使用不会因为弹簧失效导致拉手无法复位，同时铰接位置做了限位设计，拉手翻起的最大角度刚好满足成年人四指握持的空间，不会因为翻转角度过大导致结构受力变形。底座部分采用圆形法兰安装结构，安装时只需要在门板上开出对应直径的沉孔与安装过孔，将底座嵌入沉孔后，从背面通过紧固件锁紧即可，不需要额外做复杂的定位结构，安装效率很高，同时圆形的安装边界对板材的开孔精度要求更低，即使开孔存在少量的圆度误差，也能通过法兰盘的遮盖保证外观的齐整度。外形尺寸方面，整个拉手的外露半球面直径与底座法兰直径保持合理的比例，

　　法兰盘厚度刚好匹配常用的12mm到18mm厚度的板材，沉槽深度控制在15mm以内，不会过度占用门板内部的空间，对于内部有走线或者夹层结构的舱门、家具门板来说，不会产生安装干涉。安装边界上，需要注意门板开孔的中心到板材边缘的距离要大于法兰盘半径5mm以上，避免安装时法兰盘超出板材边缘，同时背面的锁紧位置要预留至少10mm的操作空间，方便紧固件的安装与后期维护。从受力角度考虑，拉手环的截面直径做了加粗处理，单只拉手的垂直拉力可以满足不小于500N的使用要求，完全能承载重型舱门、抽屉的开启拉力，即使在颠簸的载具行驶环境下，也不会因为长期振动出现结构松动或者断裂的情况。表面处理采用亮面镀铬工艺，一方面是金属质感强，耐磨耐腐蚀，在潮湿、

　　高盐雾的军用环境下也能长期使用不生锈，另一方面光滑的表面更容易清洁，沾染油污、灰尘之后只需要简单擦拭即可清理干净，不会在缝隙中残留污渍。在实际建模过程中，铰接部分的配合间隙是设计的重点，间隙过小会导致拉手翻转卡滞，尤其是在表面处理之后镀层会增加一定的厚度，容易出现装配后无法灵活转动的问题，间隙过大则会导致拉手晃动量过大，闭合状态下出现异响，因此在三维建模时就提前预留了合理的镀层厚度间隙，同时在铰接位置设计了微小的阻尼角度，让拉手在非受力状态下可以自然保持齐平闭合的状态，不会因为车辆颠簸出现拉手自动翻起的情况。底座上的安装孔采用沉头孔设计，锁紧之后紧固件头部完全沉入底座内部，不会突出到底座背面，避免安装后紧固件刮蹭门板内部的线缆或者其他构件，同时沉头孔的位置做了均匀分布，四个安装孔围绕中心对称布置，锁紧之后受力均匀，不会出现底座倾斜导致拉手与沉槽卡滞的问题。
