一体化智能连体坐便器卫浴产品结构设计

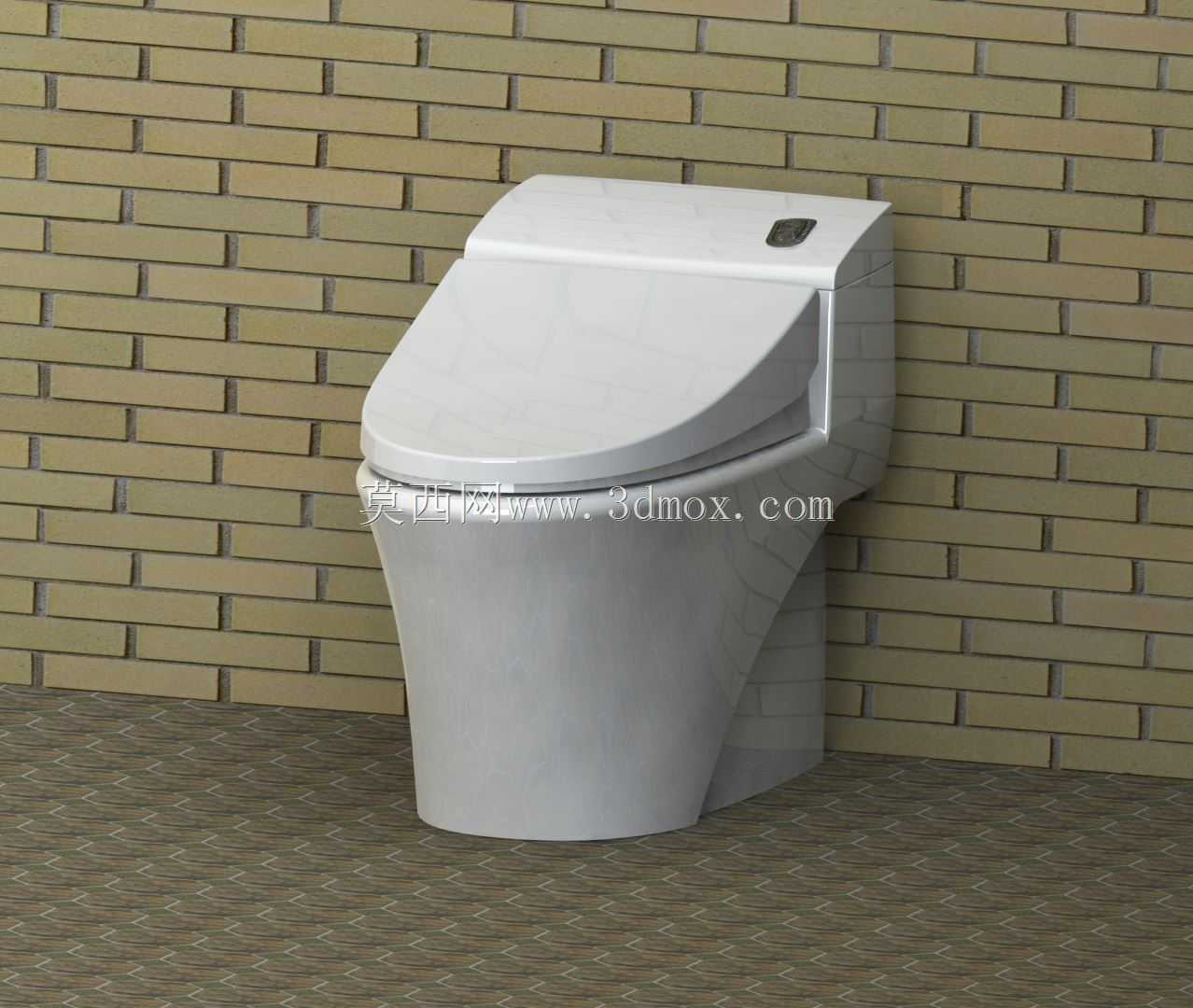

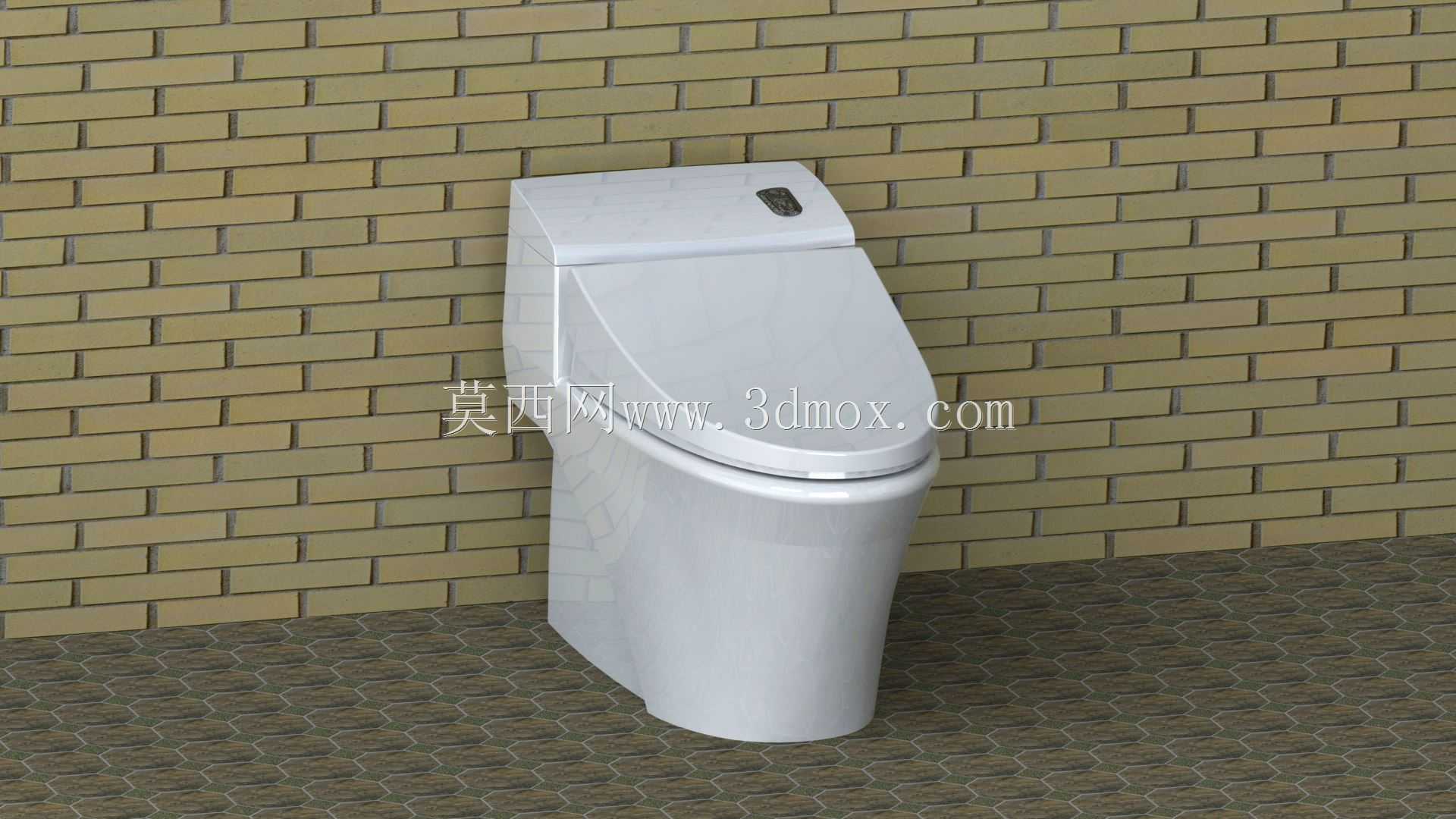

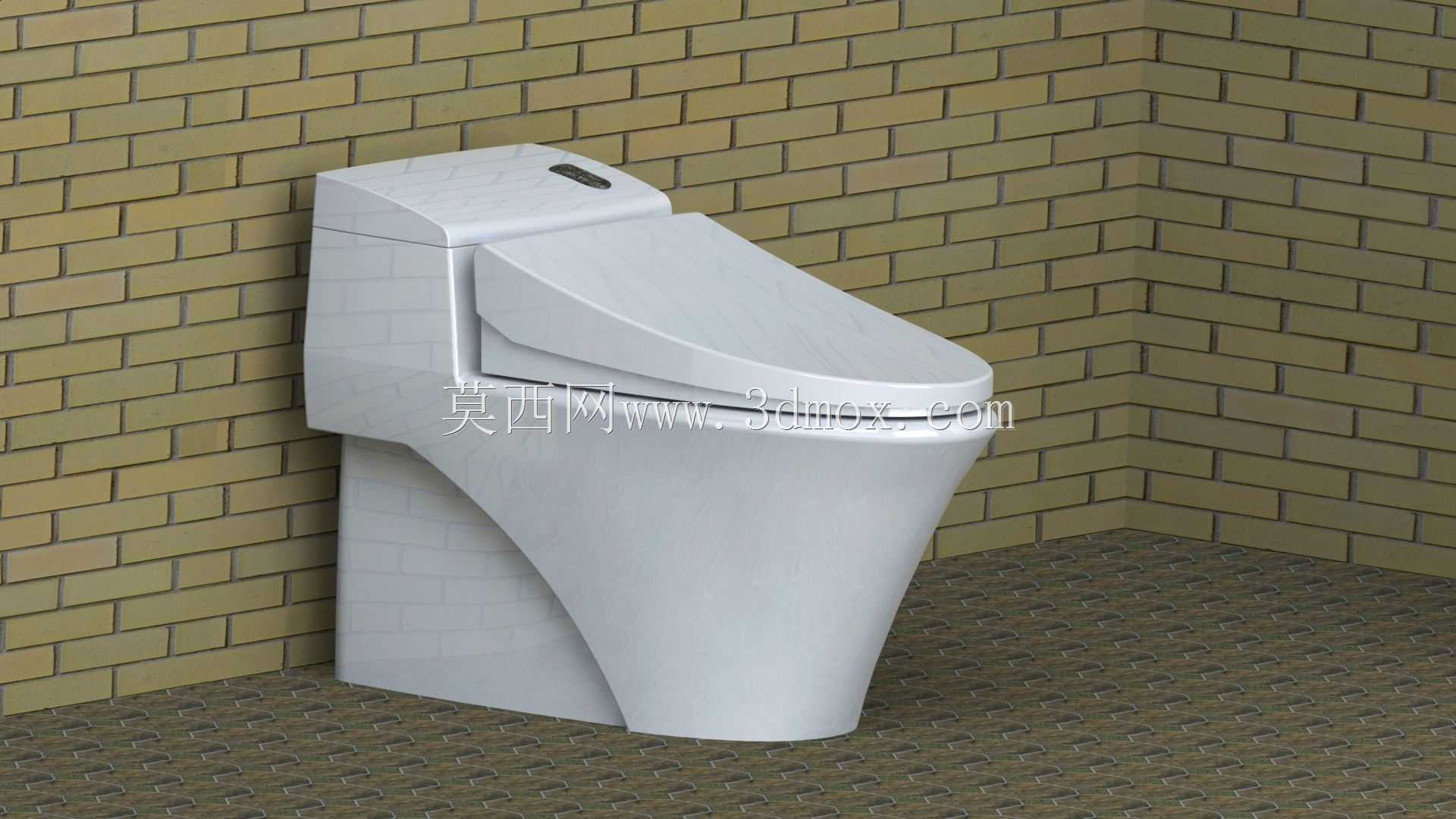

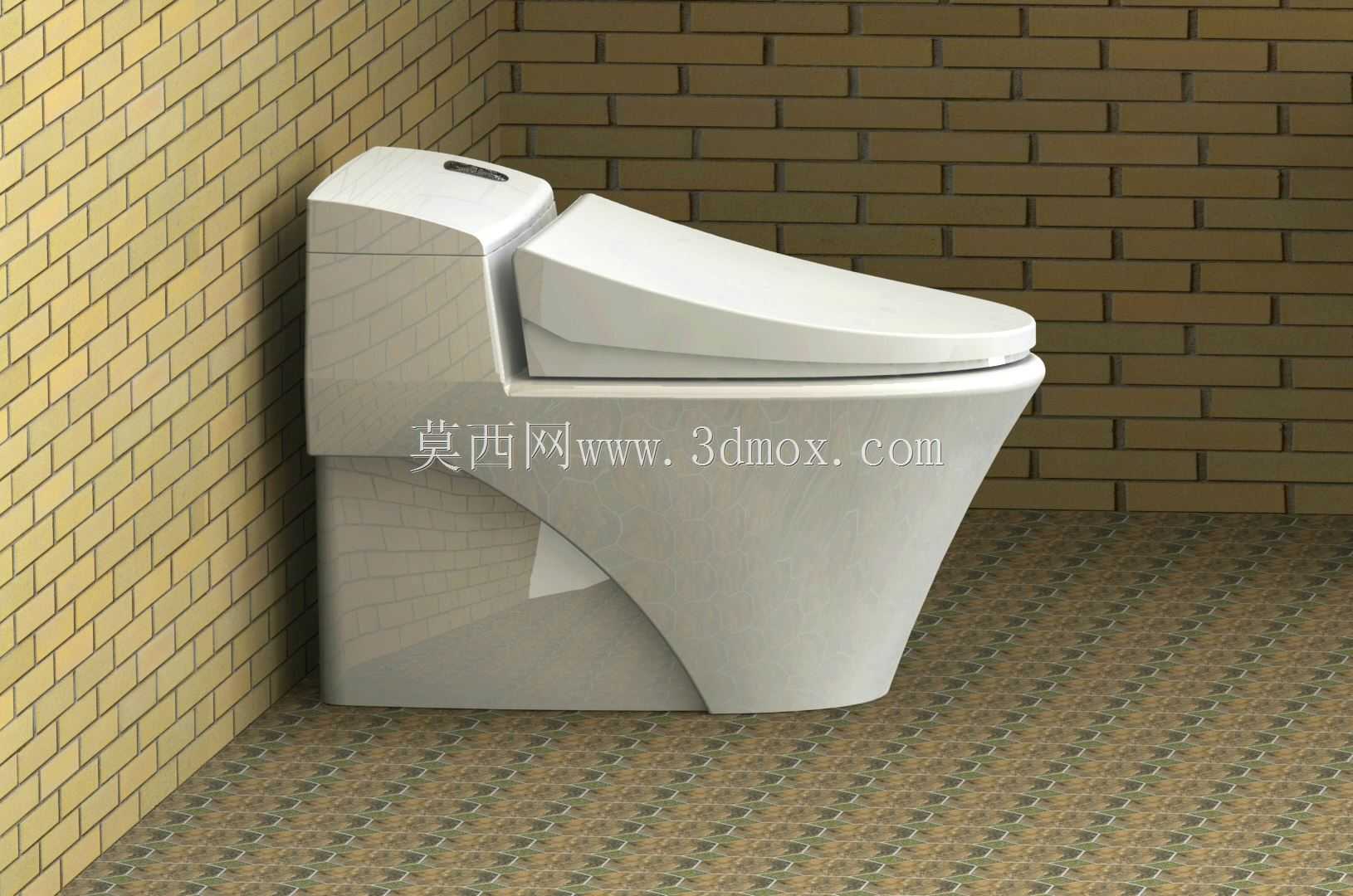

　　这款连体式坐便器的三维结构设计，首先要匹配民用住宅、商用公共卫生间的实际安装场景，在做结构排布的时候，首先要考虑的是墙距适配问题，国内主流的坑距规格有305mm、400mm两种，建模时将排污口的位置预留了适配两种坑距的调整余量，避免安装时出现排污管对位偏差的问题。整体外形采用一体化全包流线造型，没有传统分体马桶水箱与底座之间的拼接缝隙，日常清洁时没有卫生死角，这也是现在卫浴产品设计里很重要的用户需求点。从功能结构来看，这款坐便器整合了冲水组件、水封防臭结构、座圈安装位、顶部操控面板预留位，水箱内置在陶瓷本体的上部腔体里，相比外露水箱的结构，整体视觉更简洁，同时水箱内壁做了导流曲面设计，冲水时水流可以沿着盆体内壁形成完整的漩涡水幕，

　　冲刷覆盖面积能达到盆体内壁的95%以上，减少冲刷残留。在设计盆体曲面的时候，要兼顾人体工学的落座舒适度和排污的顺畅度，座圈的安装面做了1.5度的前倾角度，符合人体落座时的自然姿态，长时间使用不会有腿部受压的不适感；水封的高度控制在55mm到60mm之间，既能满足防臭隔味的要求，又能避免如厕时溅水的问题，这个尺寸区间是经过大量实际使用场景验证的合理范围。安装边界方面，产品整体宽度控制在390mm，长度控制在680mm，高度控制在720mm，这个尺寸既不会占用过多的卫生间横向空间，也能满足不同体型使用者的落座空间需求，侧边预留了20mm的安装操作间隙，不管是打胶固定还是后续检修进水阀，都有足够的操作空间。进水接口设置在产品左侧下部，

　　距离地面高度150mm，和国内标准的卫生间角阀安装高度匹配，安装时不需要额外改动水管位置。底部的安装固定孔位做了隐藏式设计，固定螺栓安装完成后可以用装饰盖遮盖，不会破坏整体外观的完整性。陶瓷本体的壁厚控制在8mm到12mm之间，承重部位也就是座圈下方的支撑结构做了局部加厚，能承受不小于150kg的静载荷，满足日常使用的强度要求。盆体的排污管道做了全施釉的结构预留，内壁光滑度足够，排污时不容易挂污，管道的内径设置为50mm，配合虹吸式冲水的结构设计，排污顺畅度能满足日常使用需求，不会出现堵塞问题。顶部的操控面板预留位尺寸匹配主流的智能操控模块，后续如果要升级成带自动冲水、座圈加热功能的智能款，不需要改动主体陶瓷结构，

　　只需要加装对应的电子模块即可，提升了产品的平台化适配能力。在做三维建模的时候，所有的曲面过渡都做了G2连续处理，陶瓷烧制的时候不容易出现应力集中导致的开裂问题，脱模斜度控制在3度到5度之间，符合陶瓷注浆成型的工艺要求，不会出现脱模困难的问题。产品的侧边轮廓做了内收处理，从正面看视觉上更轻薄，不会有笨重的感觉，同时底座的着地面积做了加大处理，安装后整体稳定性更好，不会出现落座时晃动的问题。
