曲面流线型机床操作有机手柄结构

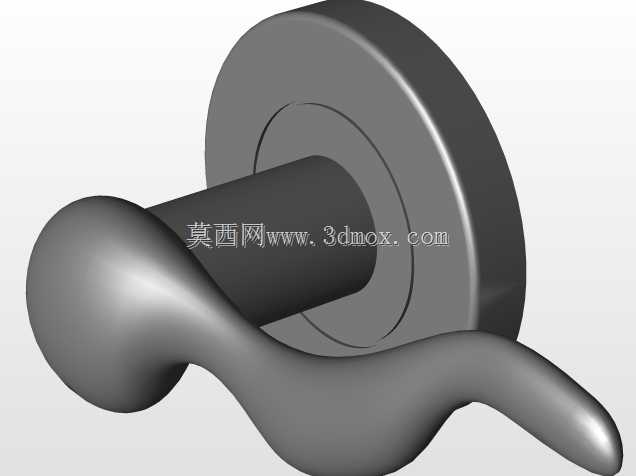

　　在各类通用机床、专用加工设备的操作端，手动操控手柄是操作人员与设备交互最频繁的构件之一，这款曲面流线型的有机手柄，正是针对高频操作场景下的握持舒适度、操控精准度需求设计的手动操作部件。不同于传统直柄式操作手柄的生硬握持感，这款手柄的握柄段采用连续变曲率的有机曲面造型，完全贴合人手自然握持时的掌指轮廓，操作人员在进行进给调节、档位切换、锁紧定位这类需要持续施力或者反复扳动的操作时，手掌与握柄的接触面积能比普通直柄提升近四成，有效分散局部压应力，即便长时间连续操作也不容易产生掌部酸胀的疲劳感，能大幅降低高频操作下的操作失误概率。从安装适配的角度看，这款手柄的安装端采用带定位轴肩的圆柱连接结构，

　　轴肩端面与安装基座的贴合面做了高精度的平面度控制，安装时可以直接穿过设备操作面板或者调节机构的安装孔，通过端部的螺纹或者销孔完成轴向固定，不需要额外加装调整垫片就能保证安装后的同轴度，避免扳动过程中出现径向晃动影响操控手感。后端的圆盘式限位结构，一方面能在手柄扳动到极限位置时与设备上的限位块形成硬接触，精准限制手柄的转动行程，防止操作过位导致内部调节机构过载损坏，另一方面圆盘的外圆做了圆弧倒角处理，即便操作人员手部快速扫过手柄端部，也不会被锐边划伤，符合机械设备操作件的安全设计要求。在实际设备选型适配中，这类有机手柄常被用在普通车床的进给调节端、铣床的主轴锁紧操作位、磨床的工作台微调机构上，也可适配各类非标自动化设备的手动调试工位，

　　用来替代传统的胶木直柄手柄或者金属球头手柄。设计过程中，握柄的曲面曲率经过多轮人机工程验证，从握持端的球形端头到与安装轴衔接的过渡段，曲率变化全程没有突变棱角，既保证了握持时的贴合度，也避免了应力集中导致的结构薄弱点，即便是在需要施加较大扳动力的锁紧场景下，握柄与安装轴的衔接位置也不会出现应力断裂的风险。安装边界方面，手柄的安装轴直径适配行业通用的操作件安装孔尺寸，轴段长度覆盖了常规设备面板、安装支架的厚度范围，后端限位圆盘的直径控制在合理区间，既保证了限位接触面积足够，也不会因为圆盘尺寸过大占用过多操作面板空间，影响周边其他操作元件的布局。从材料应用的角度看，这类手柄通常采用高强度工程材料一体成型，表面做哑光防滑处理，

　　即便手上沾有少量切削液或者润滑油，握持时也不会出现打滑的情况，同时材料本身具备较好的耐油、耐切削液腐蚀性能，长期在车间加工环境下使用也不会出现表面脆化、掉渣的问题，使用寿命远高于普通胶木材质的操作手柄。在结构细节处理上，握柄与安装轴的衔接位置做了大圆弧过渡，避免直角衔接位置的应力集中，同时也不容易积攒切屑、灰尘，日常设备维护时只需要用车间常用的清洁抹布擦拭就能保持表面整洁，没有清洁死角。对于设备改造场景，这类手柄可以直接替换原有同安装尺寸的旧手柄，不需要对设备原有安装结构做任何改动，就能直接提升操作手感，降低操作人员的劳动强度，尤其适合老旧设备的操作件升级改造，改造成本低但操作体验提升明显。在手动操作的力传递路径设计上，从握持位置到安装轴的力传递路径尽可能短，握柄的施力点位置经过优化，操作人员施加同样的扳动力时，能在安装轴端获得更大的输出扭矩，进行锁紧操作时不需要使用过大的握力就能达到足够的锁紧力，操作起来更加省力。
