参数化花型膨胀钢网结构设计

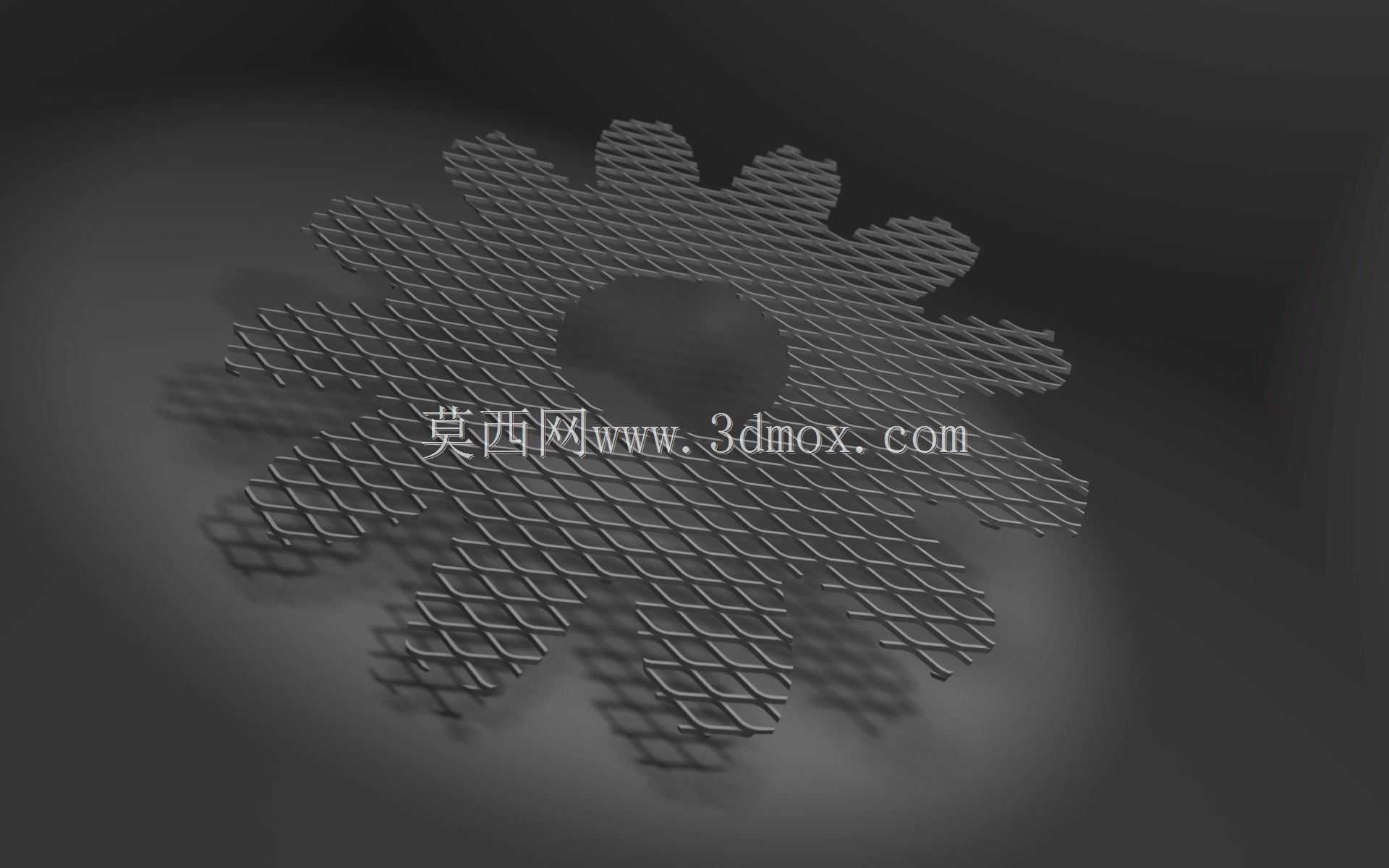

　　在各类设备防护、通风筛分、装饰围挡场景中，异形轮廓的膨胀钢网一直是兼顾结构强度与通透率的常用构件，这款花型轮廓的参数化膨胀钢网，正是针对非规则安装边界的适配需求设计的。从实际工程应用来看，这类带齿状外轮廓的钢网常被用于齿轮箱外侧的通风防护、异形设备检修口的格挡、特种筛分设备的工作面，或是工业设备外观的装饰性防护层，既能够阻挡大体积异物进入设备内部，又能保证气流、细碎物料的顺畅通过，同时金属板材拉伸成型的工艺特性，让网片整体没有焊接拼接点，结构整体性远高于拼接式网板，抗冲击、抗形变能力更适配有振动、外力触碰的工况。

　　设计过程中优先考虑了安装适配的灵活性，整个模型采用全参数化驱动逻辑，所有结构尺寸都可以根据实际安装边界调整：外轮廓的齿形数量、齿顶圆与齿根圆的直径、中心安装孔的孔径、网孔的菱形网格边长与板材拉伸后的梗宽，都可以通过参数表直接修改，不需要重新绘制草图特征，能快速适配不同规格的设备安装位。网片中心预留的平面安装位，是特意设计的贴合基准面，安装时可以直接贴合设备的安装座平面，不需要额外加工适配垫片，配合螺栓穿过中心孔即可完成固定，齿状外轮廓的每一个齿边都做了圆弧过渡处理，避免安装和维护过程中尖锐边角划伤操作人员，也能减少应力集中点，提升网片受外力时的抗开裂性能。

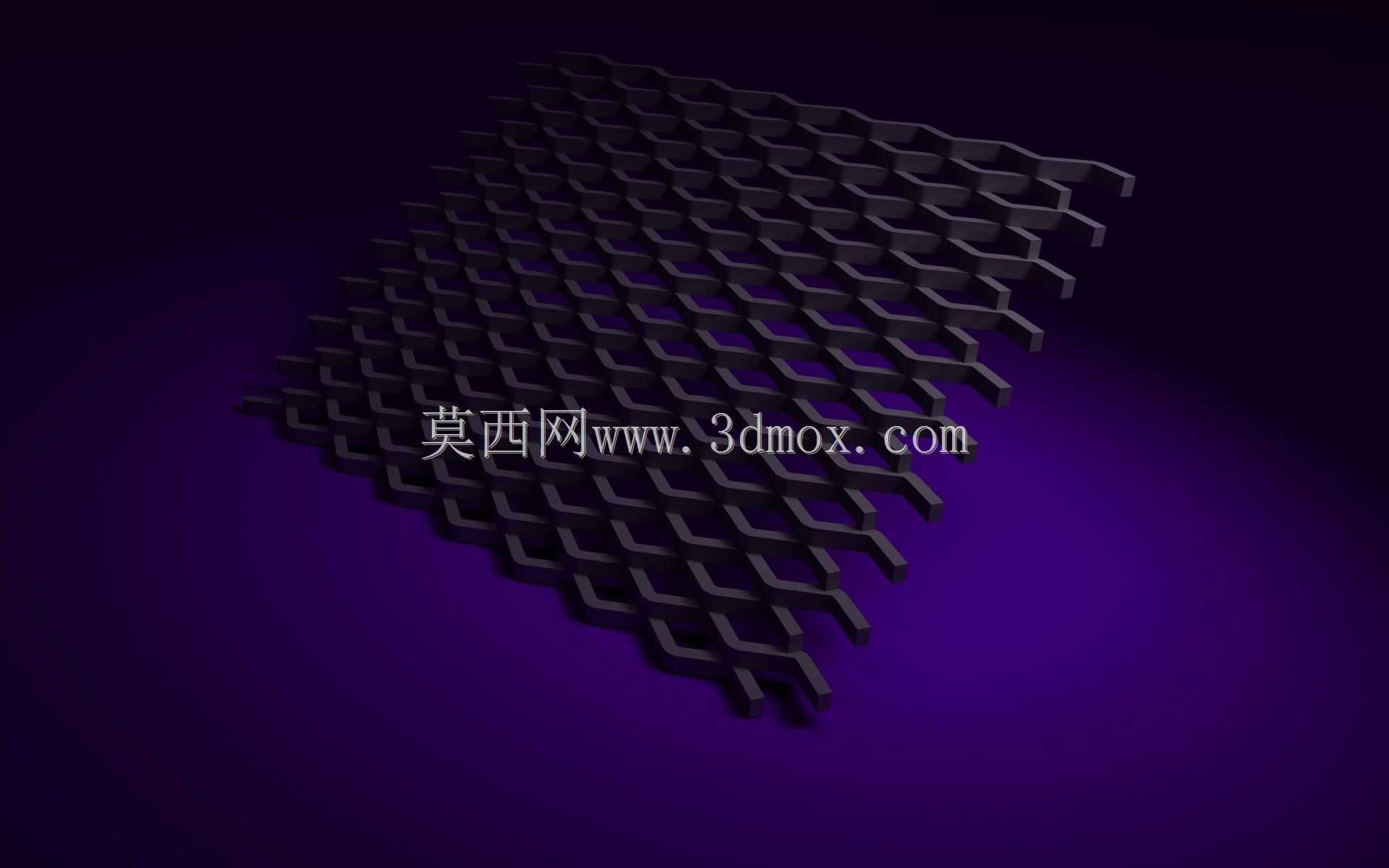

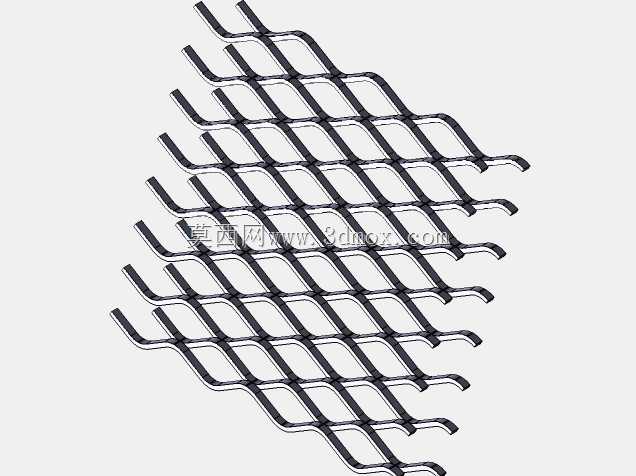

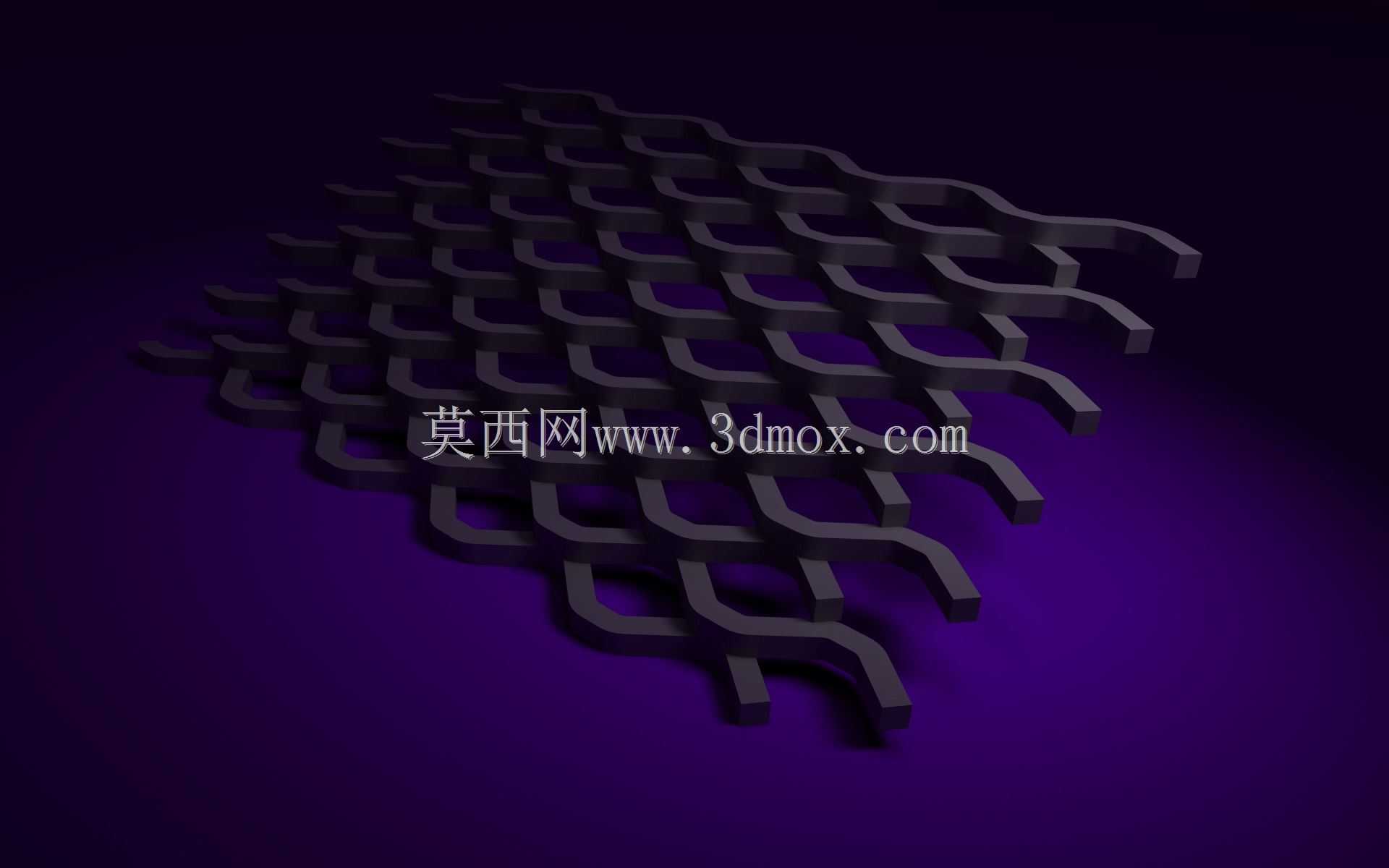

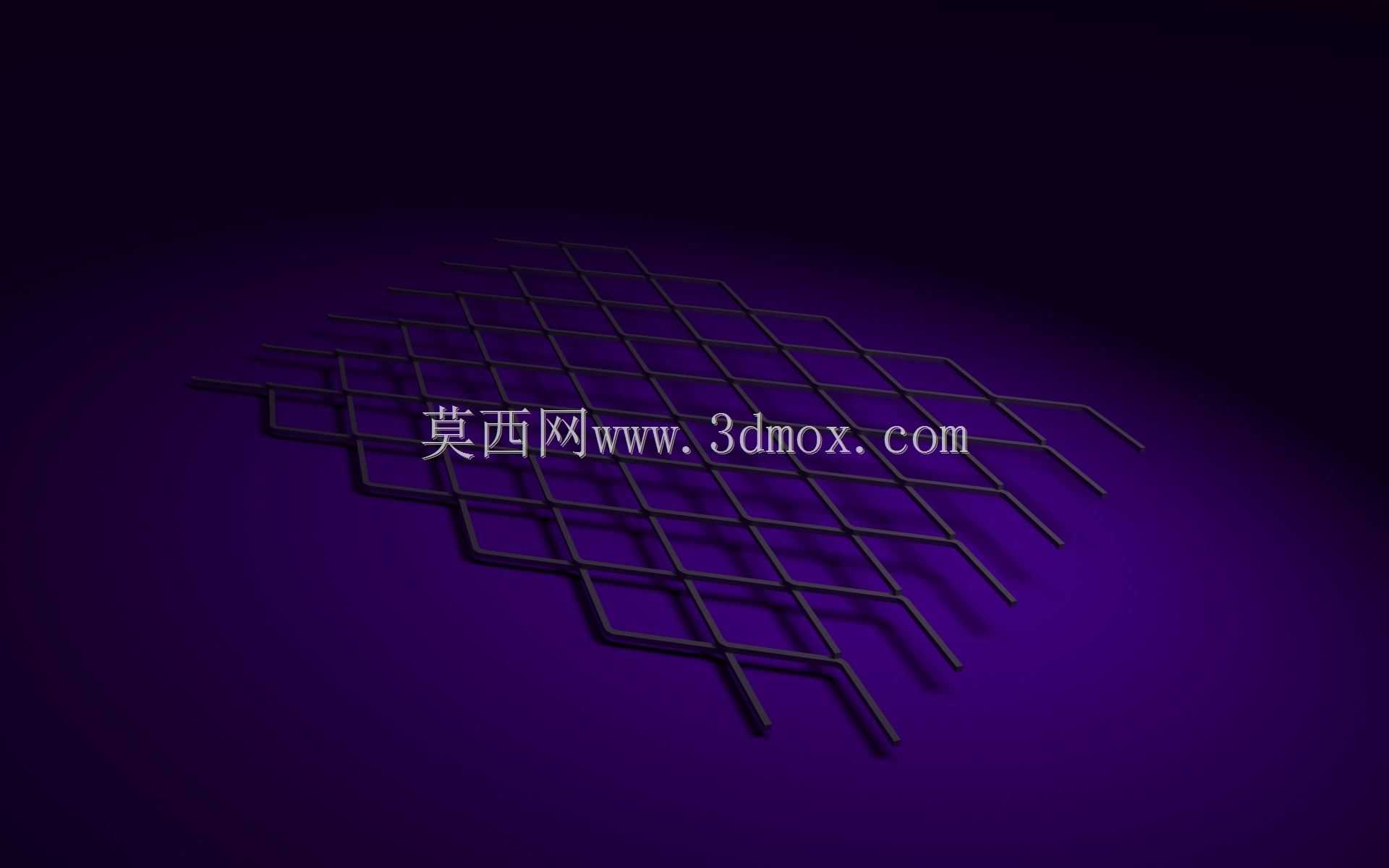

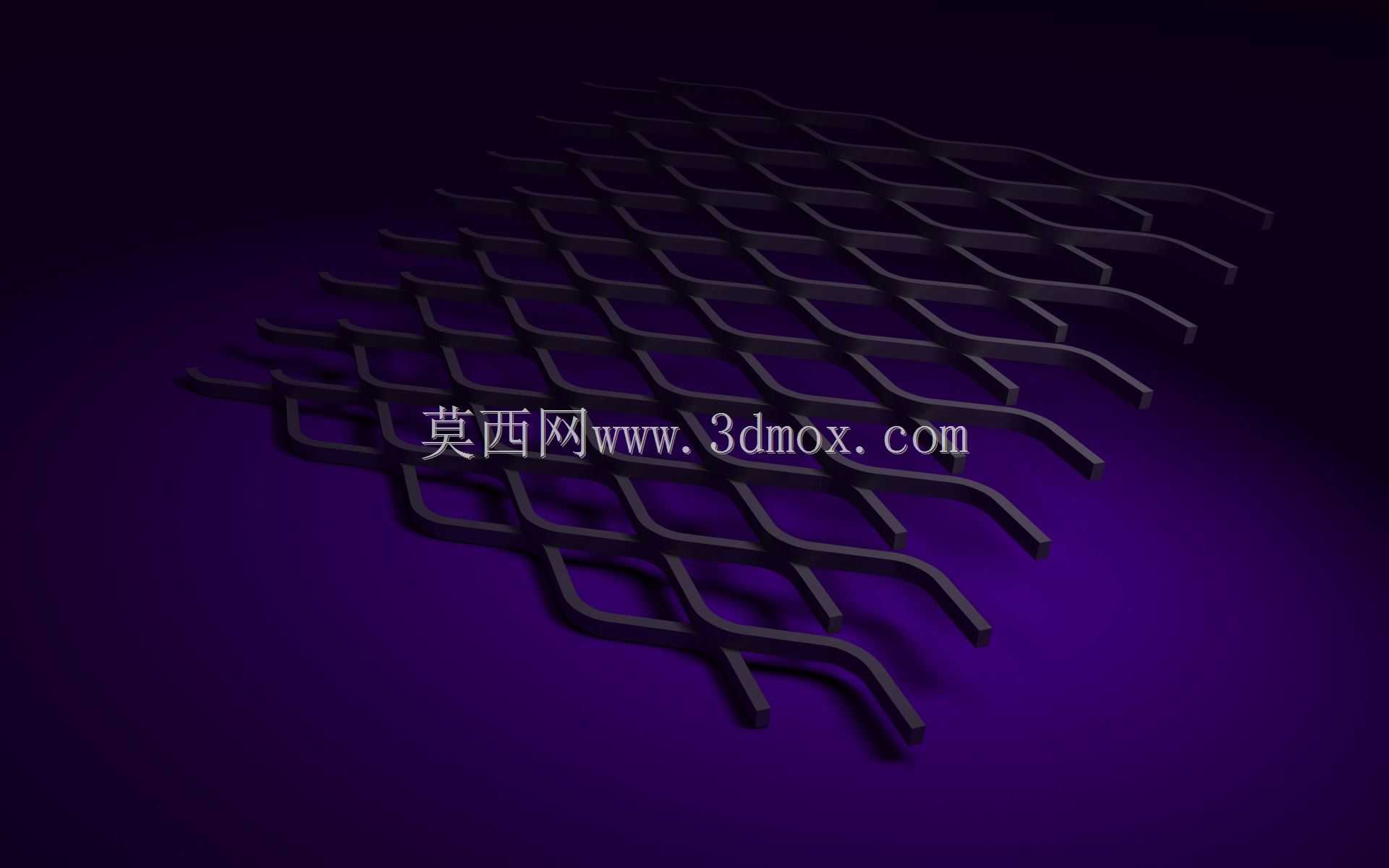

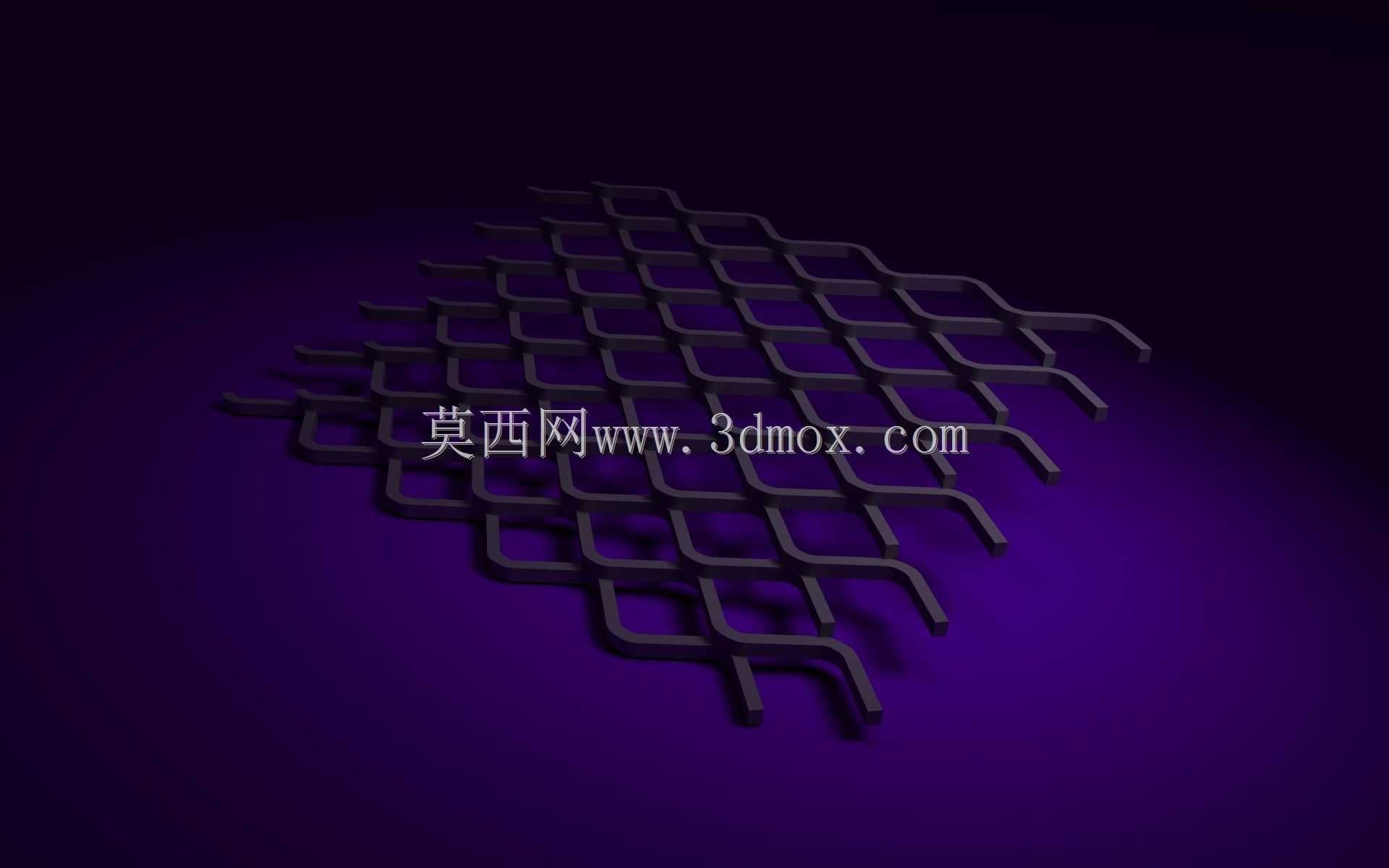

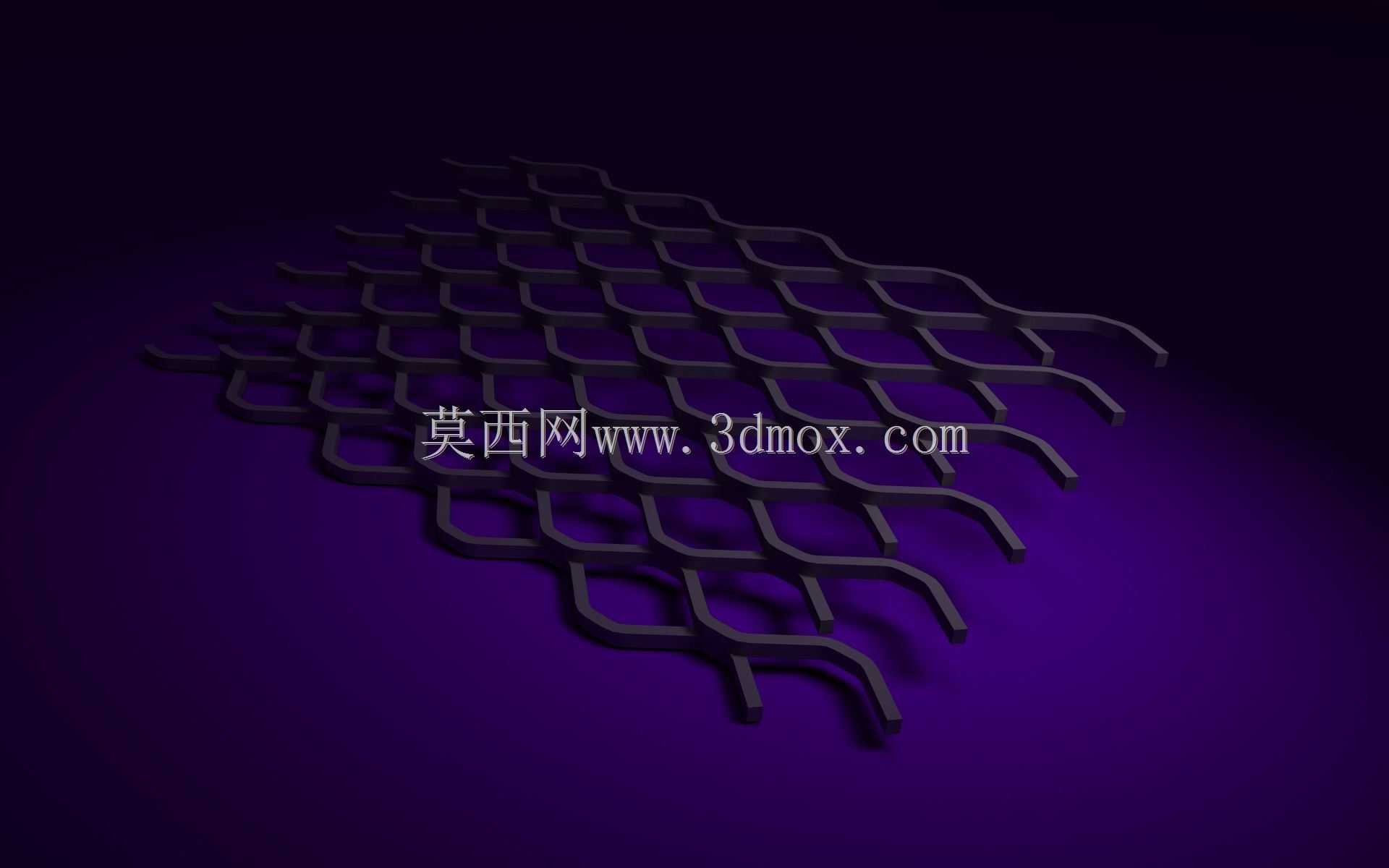

　　从结构特性来看，膨胀钢网的成型逻辑是将整张钢板通过切割拉伸后形成连续的菱形网孔，相比冲孔网，这种工艺不会产生废料，材料利用率更高，同时拉伸形成的网状筋条是连续的金属流线结构，同等板材厚度下，结构刚度比同开孔率的冲孔网高出30%以上，重量却更轻。这款花型网片的网格尺寸可以根据使用场景调整：如果用于设备通风防护，可以将网格尺寸调小，阻挡直径3mm以上的异物进入；如果用于物料筛分，可以根据筛分粒径调整网格的对角线长度，适配不同粒度的物料分级需求；如果用于装饰性围挡，可以适当放大网格尺寸，搭配表面喷涂处理提升视觉效果。

　　安装边界的适配设计上，网片的整体厚度与所选板材厚度一致，拉伸成型后网面的整体平整度控制在0.5mm以内，安装时外轮廓的齿形可以嵌入对应安装槽内，不需要额外做定位结构，中心安装孔的公差按照H7级精度设计，与常用的安装螺栓配合间隙小，固定后不会出现晃动异响。针对有振动的工况，还可以通过参数调整网片的梗宽，提升网片的固有频率，避开设备的工作振动频率区间，避免长期振动导致的网片疲劳开裂。另外网片的平面度设计也考虑了后期表面处理的需求，不管是喷塑、镀锌还是电泳处理，平整的网面都能保证涂层均匀覆盖，提升防腐防锈能力，延长户外或者潮湿工况下的使用寿命。

　　在实际选型使用时，设计人员只需要测量安装位的轮廓尺寸、所需的通透率、安装孔的位置大小，就可以直接调整模型参数生成对应的网片结构，不需要从零开始建模，大幅缩短设计周期。相比标准圆形或者方形的钢网，这种花型轮廓的网片能够完美适配异形安装空间，不需要现场切割裁剪，避免了现场加工导致的网孔变形、边缘毛刺问题，安装效率更高，成型质量也更稳定。
