机载飞行规范信息显示终端结构设计

　　在通用航空及民用小型飞行器的航电系统改造、实训教学场景中，这类机载飞行规范信息显示终端的应用需求一直存在，尤其是飞行学员训练阶段，需要直观的规范提示装置来强化操作记忆，降低违规操作概率。不同于传统航电设备集成在综合航电面板内的设计，这款独立式显示终端采用模块化结构设计，可根据不同机型的改装需求灵活布置在驾驶舱侧方、仪表台空余位置，不需要对原有航电线路做大规模改动，适配性更强。

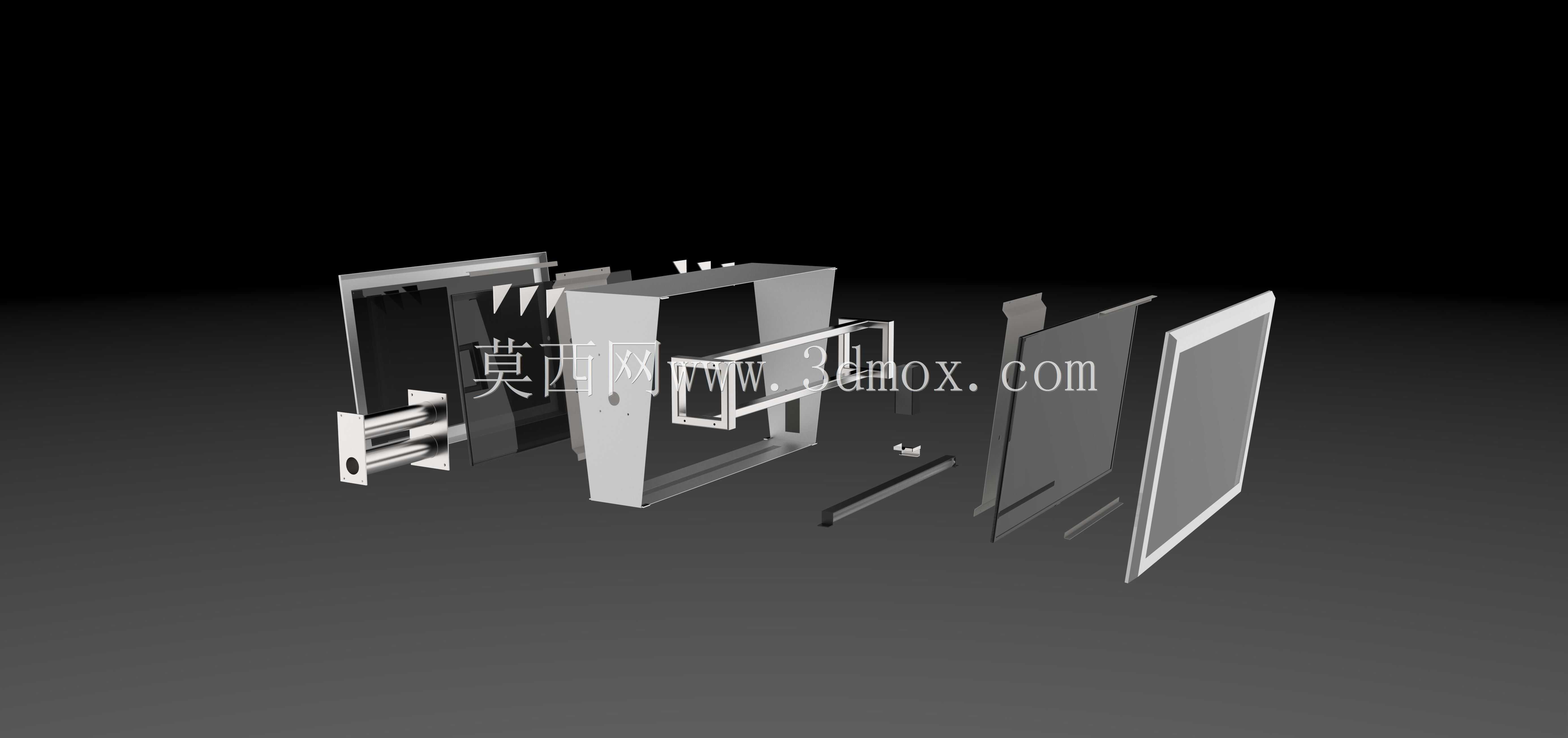

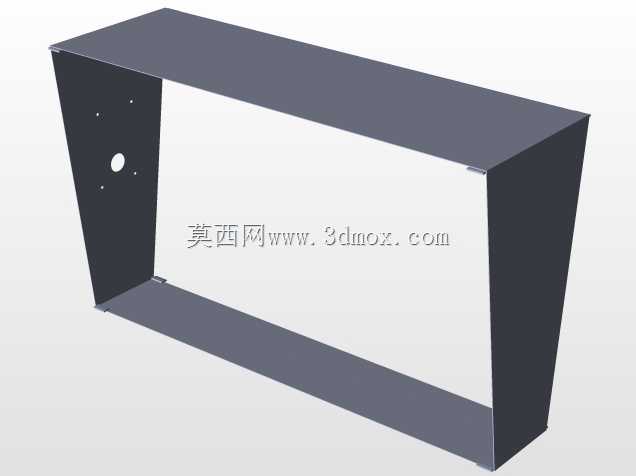

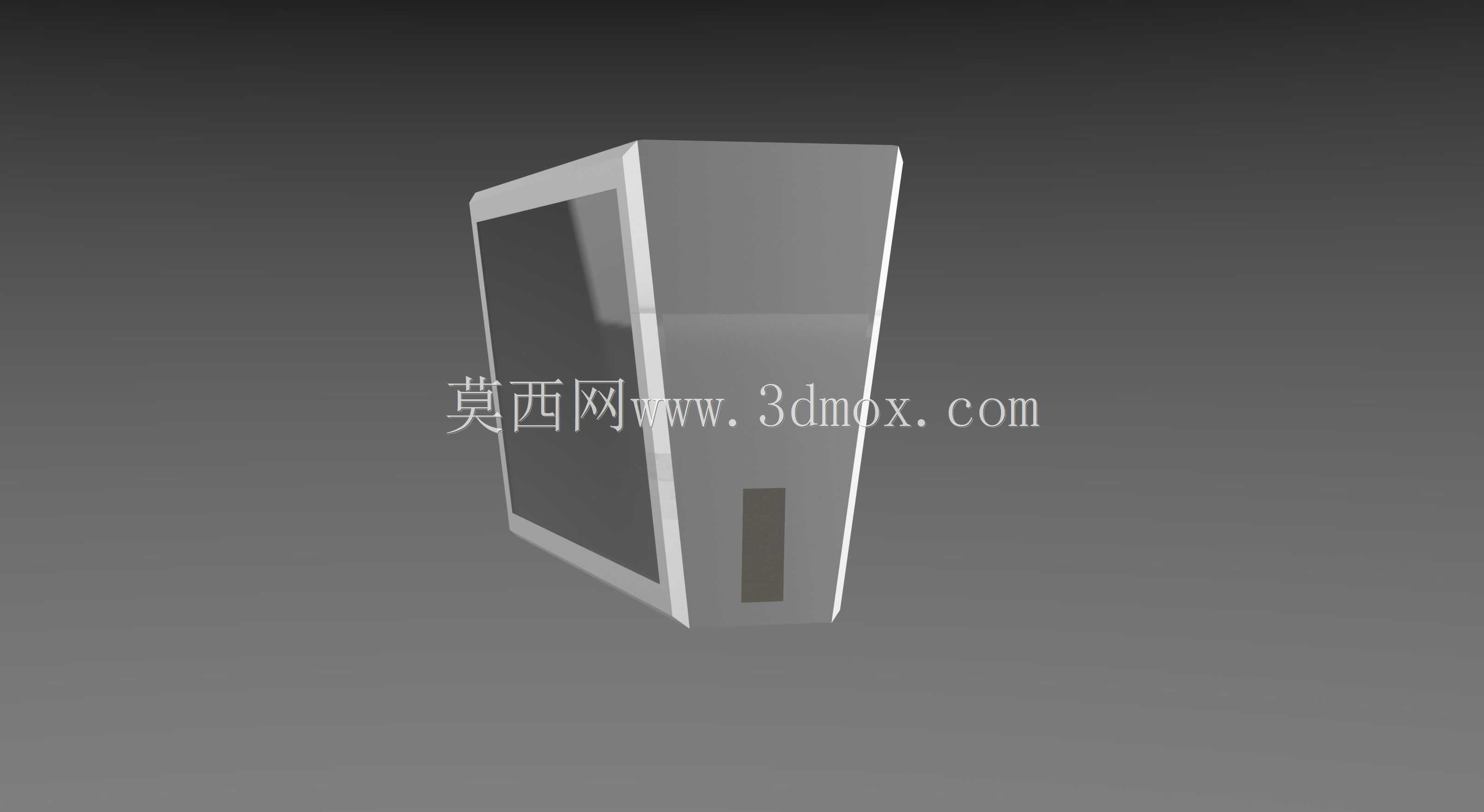

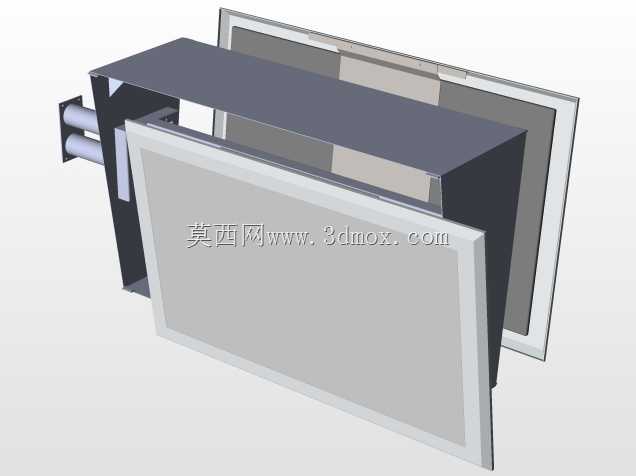

　　从结构设计角度看，整机壳体采用铝合金切削加工成型，一方面铝材质的轻量化特性能够降低机载设备的重量负载，减少对飞行器配重的影响，另一方面铝合金的电磁屏蔽性能可以隔绝驾驶舱内其他航电设备的信号干扰，避免显示内容出现花屏、信号中断的问题。壳体的边角全部做了R3圆角钝化处理，避免飞行过程中颠簸造成人员磕碰，同时符合机载设备的安全设计规范。设备后侧伸出的两组快插式航空接头，分别负责电源输入与信号传输，接头采用防呆设计，安装时不需要额外做线序核对，能够缩短现场改装的作业时间，接头与壳体衔接处做了密封胶圈处理，可应对驾驶舱内可能出现的凝露、少量泼溅场景，提升设备在复杂工况下的可靠性。

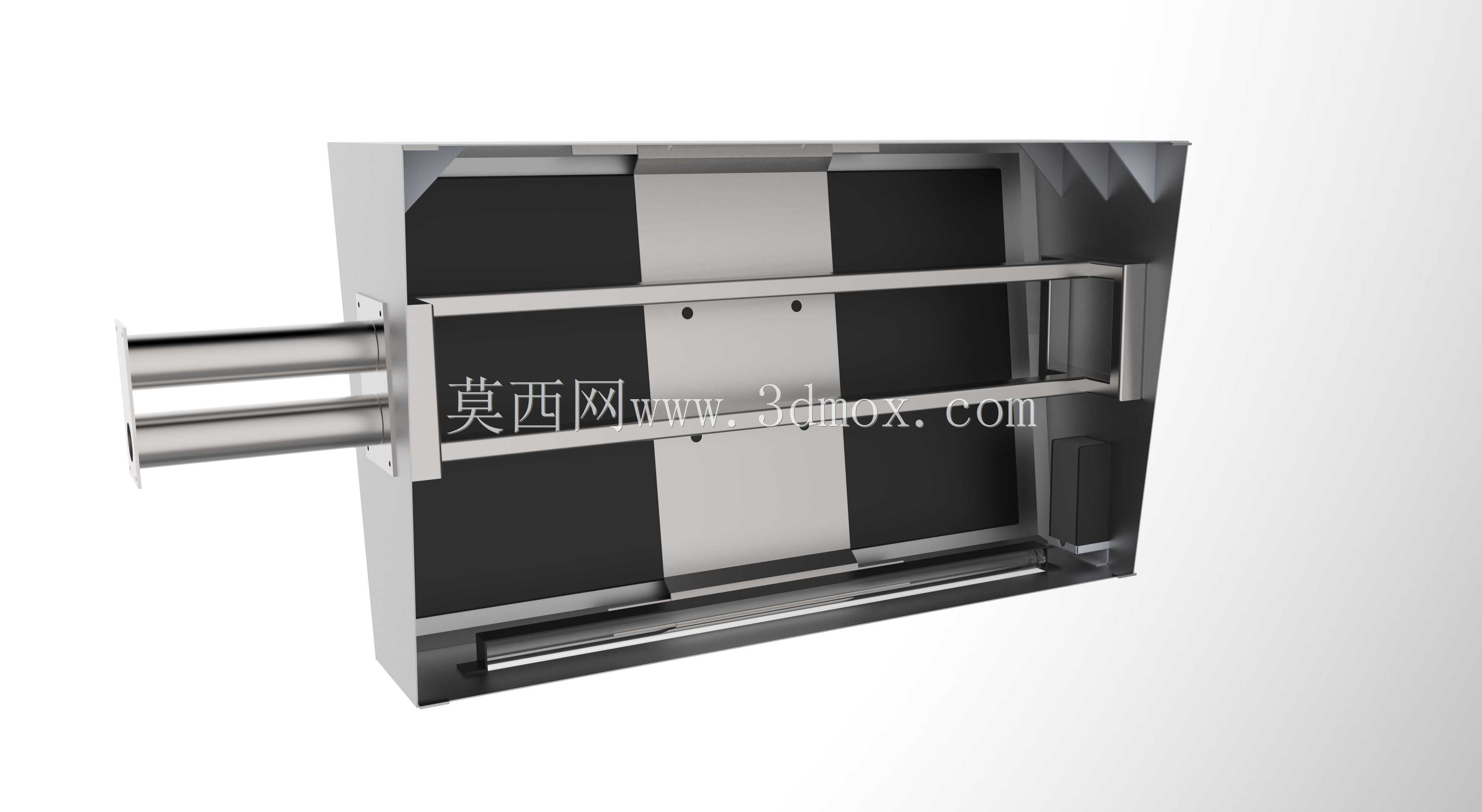

　　功能配置上，终端搭载两块LCD显示模组，可分区显示不同类别的飞行规范内容，比如上半屏显示当前飞行阶段的操作检查单，下半屏实时提示对应阶段的禁止操作项，相比单屏切换显示的设计，双屏布局能够减少飞行员的视线切换频率，降低信息获取的时间成本。设备底部集成的光源模组与扬声器单元，可在出现违规操作倾向时同步触发声光提示，光源采用漫射柔光设计，不会在夜间飞行时造成眩光干扰飞行员视线，扬声器的音量可根据驾驶舱噪音水平做自适应调节，确保提示音能够被清晰捕捉的同时不会造成听觉干扰。所有显示模组与电子元件都通过减震胶柱固定在壳体内腔，能够抵消飞行器飞行过程中产生的持续振动，避免元件引脚脱焊、屏幕松动等故障。

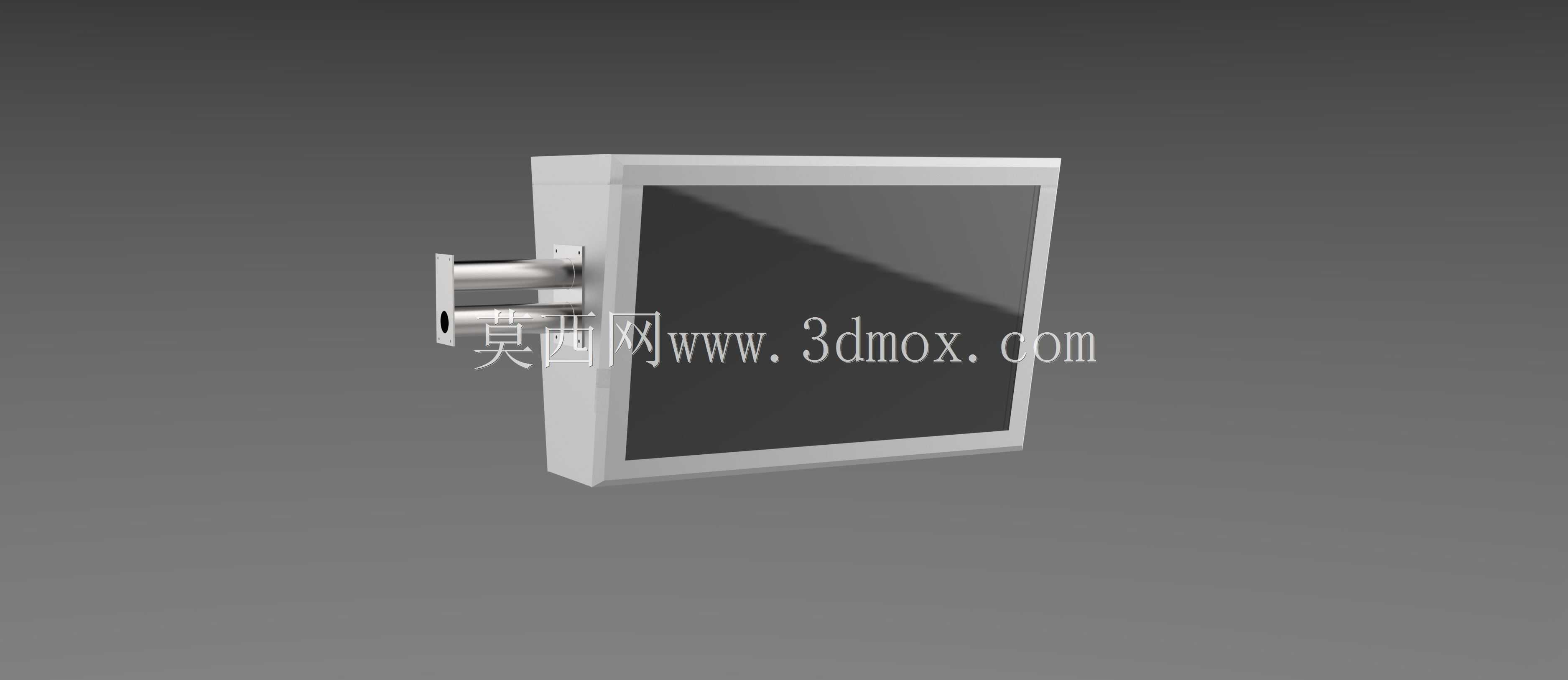

　　安装边界方面，整机采用壁挂式安装结构，后侧的安装座预留了四个M4的安装孔位，孔位间距符合通用航电设备的安装尺寸标准，可直接适配多数通用机型的预留安装支架，不需要额外制作转接件。设备整体厚度控制在65mm以内，安装后不会突出仪表台过多，避免遮挡飞行员的前方视线，屏幕的可视角度达到170度，飞行员在正常坐姿下不管是正视还是侧视都能清晰读取屏幕内容。设备的供电采用机载12V/24V宽电压设计，可直接对接多数小型飞行器的供电系统，不需要额外加装电压转换模块，进一步简化改装流程。

　　在实训教学场景中，这款设备还可以通过后侧的信号接口外接教学模拟系统，教员可根据训练科目远程切换显示的规范内容，设置不同的违规场景触发提示，帮助学员快速建立规范操作的肌肉记忆，相比传统的纸质检查单、口头提示的教学方式，这种直观的声光提示训练模式能够大幅提升训练效率，缩短学员的单飞培训周期。结构设计阶段还充分考虑了后期维护的便利性，壳体前盖采用卡扣式固定，不需要借助专用工具就可以拆开前盖更换屏幕、清理内部积尘，后侧的接头模块采用独立固定设计，出现接头损坏时不需要拆解整个壳体就可以完成更换，降低后期的维护成本。
