壁挂式空调有线温控操作器结构设计

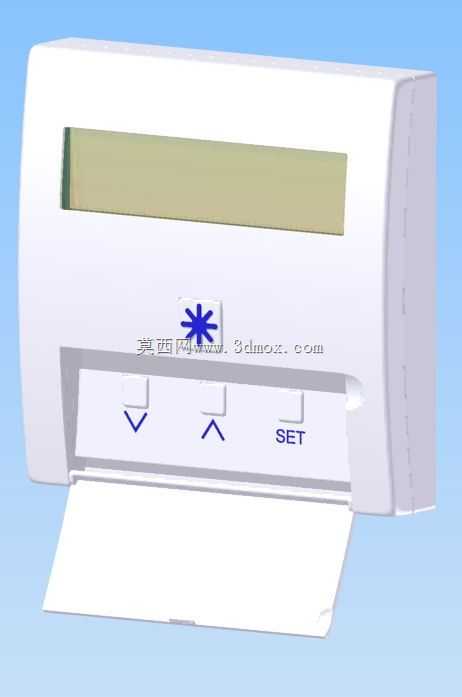

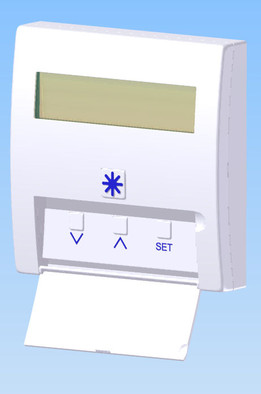

　　这款壁挂式空调有线操作装置，主要适配商用多联机、家用中央空调的室内端控制场景，在酒店客房、写字楼办公隔间、医院病房这类需要集中管控空调运行状态的场所应用广泛，相比红外遥控器，有线连接的形式不存在信号遮挡、遥控丢失的问题，长期固定安装在墙面靠近室内机的位置，用户操作时不需要额外寻找遥控设备，抬手即可完成参数调整。从结构设计来看，整体采用弧面过渡的长方体壳体，正面上方预留长条形液晶显示屏安装位，屏幕做下沉式嵌装设计，周边预留0.8mm的密封胶圈安装槽，避免日常清洁时水汽渗入内部电路板；屏幕下方设置三个实体操作按键，分别对应温度下调、温度上调、功能设置三个核心操作，按键采用悬臂式卡扣结构，按键帽表面做内凹弧度处理，匹配手指按压的触感，

　　按键行程控制在1.2mm，按压力度设置在1.8N，既避免误触也不会出现按压生硬的问题，按键下方预留翻盖式检修仓，仓盖通过侧边的微型转轴与壳体连接，翻开后可以露出内部的地址拨码、接线端子，方便安装调试时设置设备通讯地址、接入强电与通讯线缆，不需要拆开整个壳体就能完成接线作业，大幅降低现场安装的工时。设计过程中优先考虑墙面安装的适配性，壳体背部做平整的壁挂贴合面，预留两个标准86盒安装孔位，孔位间距60mm，匹配国内通用的墙面暗装底盒尺寸，不需要额外开孔就能直接固定在常规接线盒上，整体外轮廓尺寸控制在120mm80mm25mm，突出墙面的厚度仅25mm，不会因为设备突出过多造成磕碰，壳体侧边做R3的圆角过渡，没有尖锐棱角，

　　避免日常活动剐蹭受伤。内部结构分层设计，最上层是按键与显示面板的固定支架，中间层是PCB主控板安装位，预留液晶屏排线、按键触点的定位柱，主控板与后盖之间预留2mm的走线空间，方便通讯线、电源线的排布，后盖位置预留敲落孔，支持从背部、下侧两个方向进线，适配不同的墙面布线走向，不管是暗埋管线还是明装走线都能适配。考虑到长期使用的耐用性，壳体上下盖采用卡扣加螺丝的双重固定方式，卡扣沿壳体周边均匀布置，螺丝隐藏在翻盖检修仓内部，外部没有裸露的螺丝孔，兼顾外观整体性与结构牢固度，壳体材料选用阻燃ABS材质，表面做细晒纹处理，不容易残留指纹与划痕，适配各类装修风格的墙面配色。功能层面，这款线控器除了基础的温度调节、模式切换功能，

　　还预留了定时设置、风速调整的拓展按键位，可根据不同机型的功能需求选配按键组件，不需要重新开模就能适配不同配置的空调室内机，结构上的通用化设计可以覆盖1匹到5匹的多款壁挂式、风管式室内机控制需求，减少同系列产品的开模成本。安装边界方面，设备安装高度建议距离地面1.2m到1.5m，避开空调出风口直吹的位置，避免温度检测出现偏差，背部接线时强电与通讯线分开走线槽，避免信号干扰，壳体与墙面之间贴装薄型泡棉胶条，填补墙面不平整带来的缝隙，同时防止灰尘从安装缝隙进入设备内部。
