卡扣式玻璃密封储物窑罐结构设计

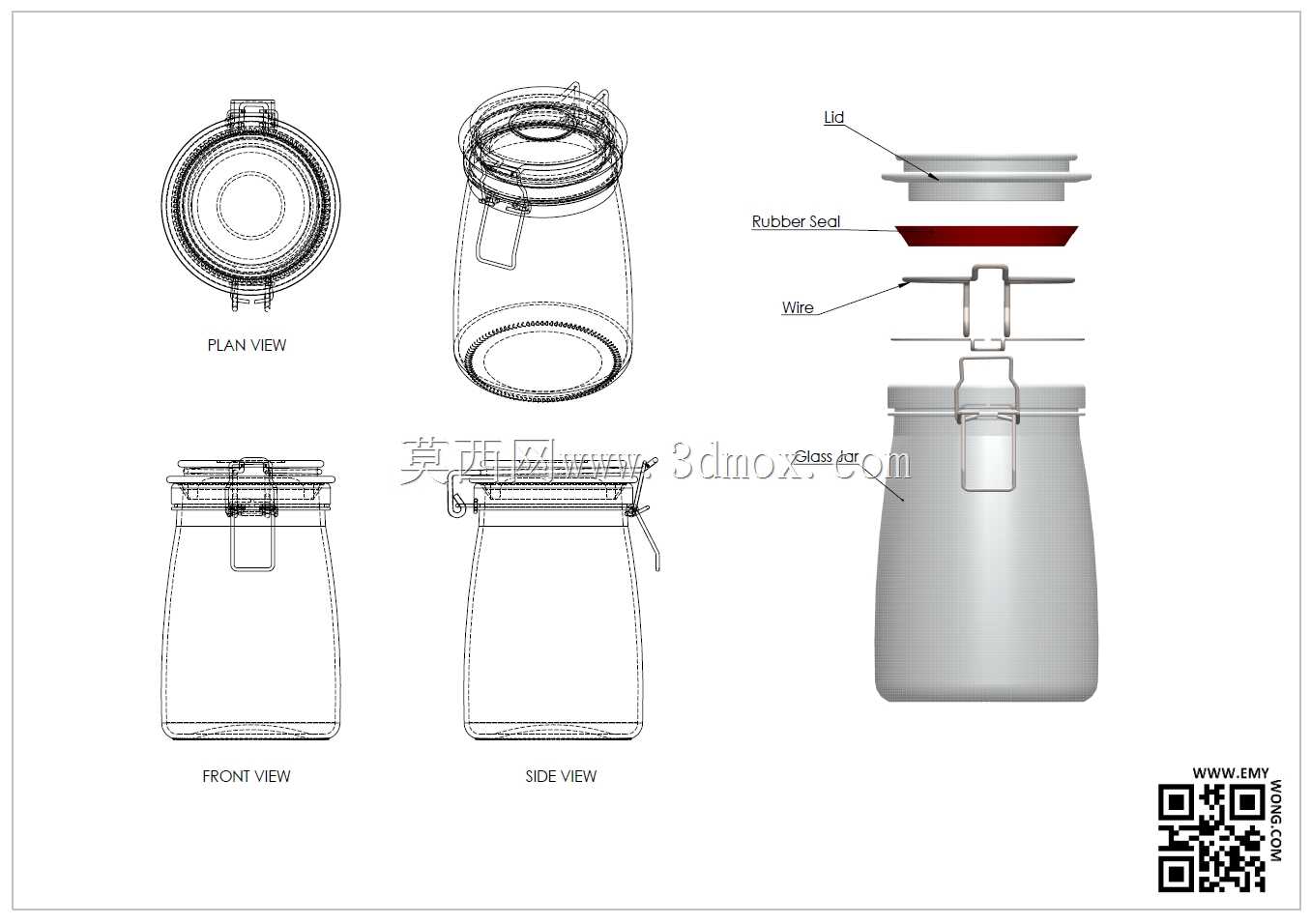

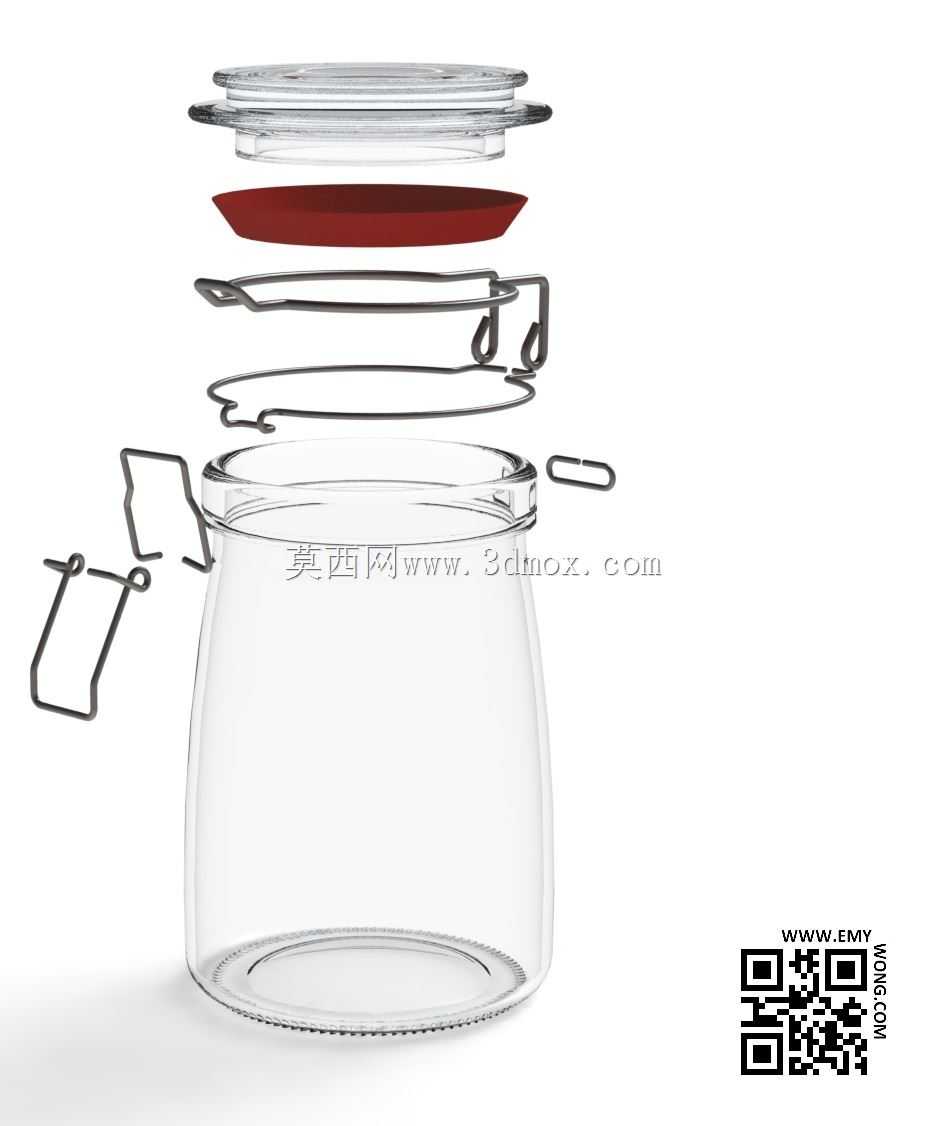

　　日常食品存储场景中，这类带卡扣锁紧结构的玻璃密封罐是厨房、食材仓储区域常用的存储容器，区别于普通旋盖容器，其卡扣式锁紧结构能提供更稳定的密封压力，避免存储过程中出现受潮、串味、异物落入的问题，可用于存放干货、杂粮、腌制食材、蜜饯等对存储密封性有要求的物料。从结构设计逻辑来看，整个罐体分为三个核心功能部件：透明玻璃罐体、橡胶密封垫圈、金属卡扣锁紧组件，三个部件的配合精度直接决定容器的密封性能与使用寿命。玻璃罐体部分采用下宽上窄的收腰造型，底部做加厚平底处理，放置时的接触面积足够大，静置状态下的抗倾倒能力优于直筒型罐体，罐口位置做加厚卷边处理，一方面避免玻璃边缘的锐边造成使用划伤，另一方面为密封垫圈提供平整的压紧贴合面，

　　卷边的厚度公差控制在±0.2mm范围内，保证垫圈受压时的受力均匀性，不会出现局部压力不足导致的密封失效。橡胶密封垫圈采用食品级硅胶材质，截面为梯形结构，安装时嵌合在罐盖的环形卡槽内，当卡扣锁紧时，罐盖向下的压力会让垫圈产生均匀的弹性形变，填充罐口与罐盖之间的所有微观间隙，阻断罐内外的空气流通路径，垫圈的邵氏硬度控制在45-50度区间，硬度过高会导致贴合不足，硬度过低则会在长期压紧后出现永久形变，缩短密封寿命。金属卡扣组件采用铰接式结构，通过金属丝弯折成型的卡扣件连接罐身的固定挂耳与罐盖的压边，扳动卡扣到锁紧位置时，铰接结构的过死点设计会提供持续的锁紧预紧力，不需要额外施加外力即可保持锁紧状态，

　　开启时只需要扳动卡扣越过死点即可快速解锁，操作力度控制在15-20N，符合日常使用的施力习惯，不会出现开启费力或者锁紧后自行松脱的问题。从安装与使用边界来看，罐体的最大外径位于下部储料区域，罐口直径约为罐体最大外径的二分之一，这个比例设计既保证了取放物料时的操作空间，又能控制罐盖与密封件的尺寸，降低加工成本；卡扣的铰接位置距离罐身外壁的突出量控制在15mm以内，多个罐体并排摆放时不会因为卡扣突出造成空间浪费，堆叠放置时，上部罐体的底部凹槽可以嵌合在下部罐体的罐盖凸起位置，堆叠稳定性更好，适合仓储场景下的多层摆放。设计过程中需要重点关注几个配合公差：首先是罐口端面的平面度公差，需要控制在0.1mm以内，否则即使垫圈弹性再好，

　　也会出现局部间隙；其次是卡扣挂耳的位置度公差，两个对称分布的挂耳需要保证同轴度，否则锁紧时会出现罐盖偏压，导致一侧密封失效；另外罐盖与罐口的径向间隙控制在0.5-0.8mm，间隙过大会导致锁紧时罐盖偏移，间隙过小则会出现装配卡顿，日常使用中容易因为玻璃与金属的热胀冷缩差出现卡滞问题。这类密封罐的使用场景覆盖家庭厨房、食品加工车间的物料暂存、实验室样品存储等多个领域，不同场景下可以通过调整玻璃厚度、卡扣材质、垫圈耐温性能来适配不同的使用需求，比如用于高温腌制场景时，可以更换耐温范围更高的氟橡胶垫圈，用于工业物料存储时，可以更换厚度更大的钢化玻璃罐体提升抗冲击性能。从三维建模的角度来看，建模时需要先完成罐体的回转体基础特征，再处理卷边、挂耳安装位的局部结构，卡扣部分需要按照铰接运动轨迹做运动仿真，验证锁紧过程中是否存在结构干涉，死点位置的预紧力是否符合设计要求，密封垫圈部分需要做压缩仿真，模拟锁紧状态下的形变分布，确认整个环形贴合面的压力均匀性，避免出现局部压力过低的密封薄弱点。外形设计上没有多余的装饰结构，所有造型特征都服务于功能需求：收腰造型除了提升放置稳定性，还能在手持抓取时提供更好的握持摩擦力，罐身的光滑曲面没有清洁死角，日常使用后可以快速冲洗干净，不会残留污渍，金属卡扣做圆角处理，没有尖锐棱角，使用过程中不会划伤手部，所有部件都可以快速拆分，便于定期清洁更换密封垫圈，延长整个容器的使用寿命。
