铝合金推拉门窗滑动滚轮组件结构设计

　　在民用建筑、商用办公空间的推拉式铝合金门窗系统中，滑动窗轮是直接决定门窗启闭顺畅度、使用寿命与运行静音效果的核心承载部件，这套铝滑动窗轮的结构设计完全围绕实际安装工况与使用需求展开，没有冗余的装饰性结构，所有尺寸参数都贴合常规断桥铝、普通铝合金推拉窗的型材腔体边界做匹配。从实际安装场景来看，这类窗轮需要嵌入铝合金窗扇下梃的C型槽腔内，轮体部分突出型材下表面1-2mm，直接搭接在窗框的凸轨上，承担整扇窗的竖向载荷，同时将窗扇启闭过程中的滑动摩擦转化为轮体的滚动摩擦，大幅降低推拉阻力。设计过程中首先要卡准安装边界：常规民用推拉铝窗的下梃型材内腔宽度多在18-25mm区间，深度在30-40mm区间，

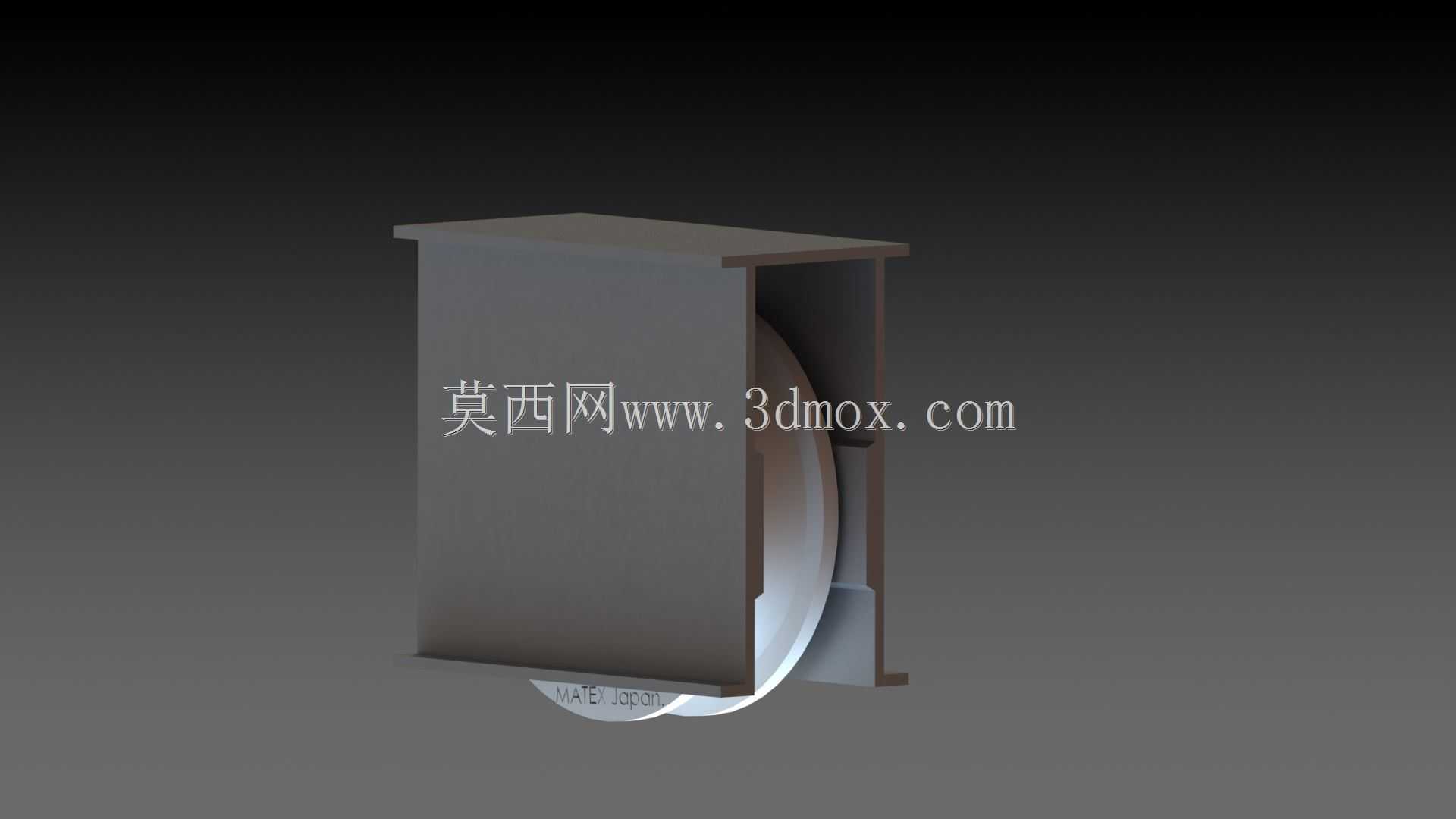

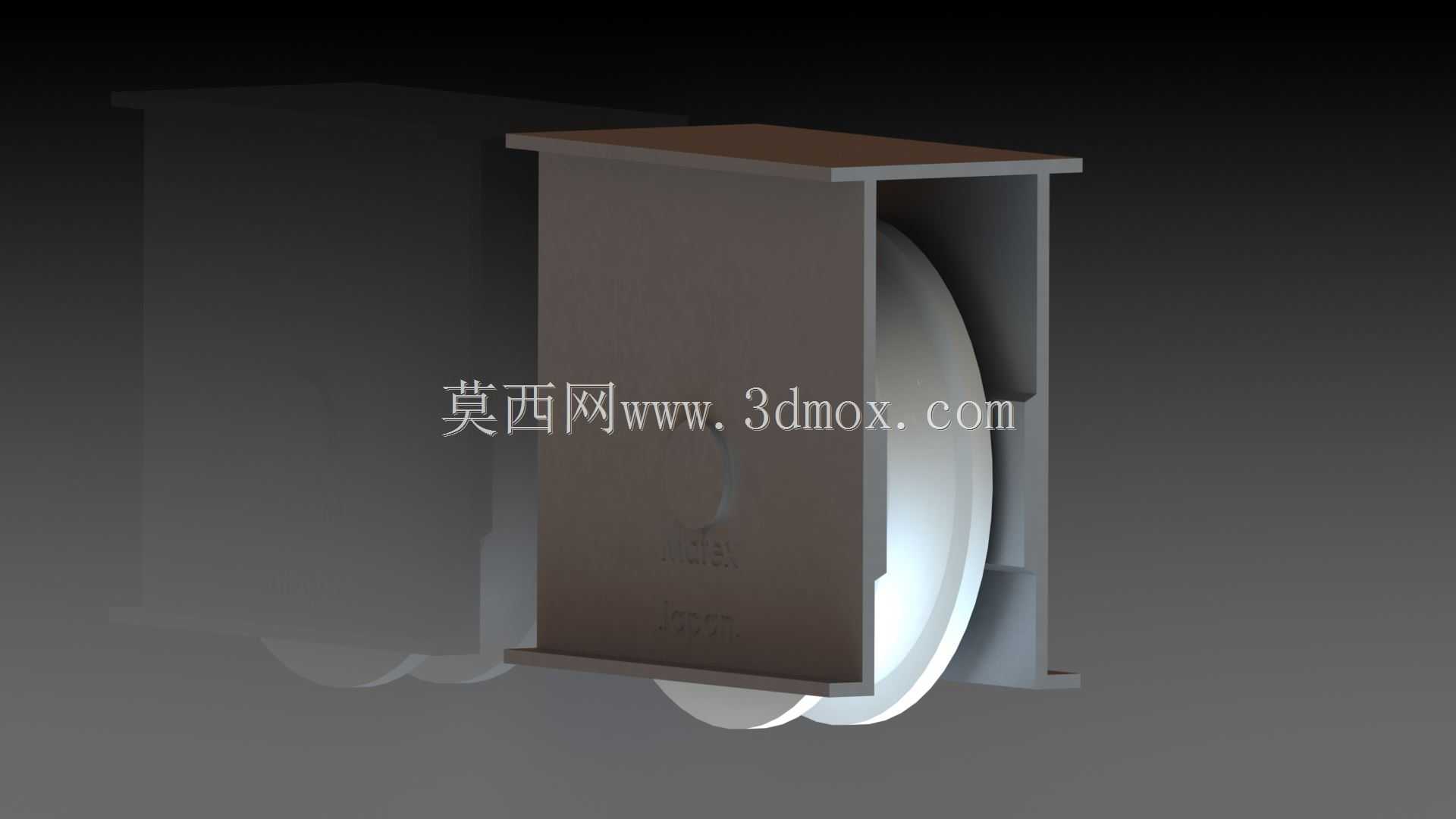

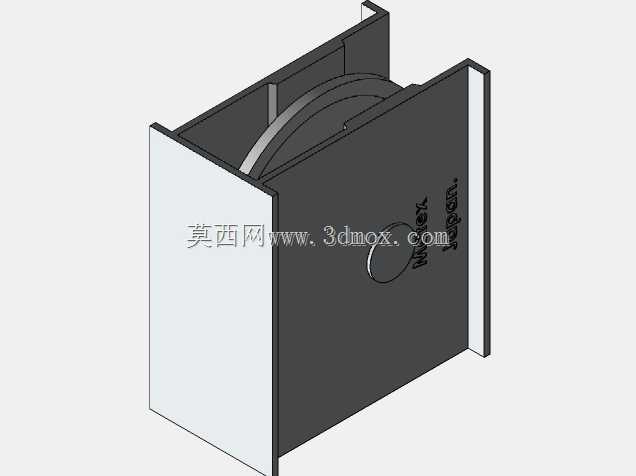

　　因此这套轮组的外支架采用折弯镀锌钢板冲压成型，整体轮廓尺寸刚好适配对应规格的型材腔体，不会出现安装时卡滞、或者装入后旷量过大导致窗扇晃动的问题；支架两侧预留的自攻螺丝安装孔位，对齐型材腔体上的通用安装点位，现场安装时不需要额外扩孔或者打磨型材，直接用沉头自攻螺丝就能完成固定，适配绝大多数装修现场的快速装配需求。轮体部分采用包胶设计，外层是高耐磨的POM材质，内层搭配滚珠轴承结构，相比传统的纯尼龙轮或者金属轮，包胶轮体在金属轨道上滚动时不会产生金属碰撞的异响，同时POM材质的自润滑特性可以保证长期使用不需要额外加注润滑油，避免油污沾附灰尘后卡滞轮体；轴承的选用匹配单轮15-20kg的承载能力，常规单扇1.5m*1.

　　2m的中空玻璃铝窗重量在30-40kg区间，单扇配置两个该款窗轮即可满足承载冗余，不会出现长期使用后轮体压变形、轴承抱死的问题。从功能特性来看，这套轮组的支架上预留了高度调节螺丝，安装完成后可以通过内六角扳手调整轮体的伸出高度，抵消窗扇加工、窗框安装过程中产生的尺寸误差，保证窗扇四周的密封胶条均匀压合在窗框上，避免出现缝隙漏风、漏雨的问题；轮体的圆弧型面刚好匹配窗框凸轨的圆弧顶面，滚动过程中轮体不会脱轨，即使窗扇受到一定的侧向风压，轮体和轨道的接触面积也能保持稳定，不会出现单点受力过度磨损的情况。在结构设计的细节处理上，支架的折弯边缘都做了圆角钝化处理，避免安装过程中划伤施工人员的手，也不会割断桥窗型材上穿入的密封胶条；

　　轮轴两端采用翻边铆接固定，不会出现长期使用后轮轴脱出、轮体掉落的问题；所有金属部件都做了镀锌防锈处理，适配窗边潮湿、多温差的使用环境，不会因为长期凝露出现锈迹卡滞轮体。实际选型过程中，结构设计人员可以直接根据所用铝型材的腔体尺寸匹配该轮组的安装边界，不需要重新设计轮组的支架结构，只需要确认型材轨道的截面形状和轮体型面匹配即可；针对重型推拉门、大尺寸窗扇的场景，也可以在该结构基础上加大轮体直径、加宽轴承规格，提升单轮承载能力，核心的安装连接尺寸保持通用即可适配更多型材系列。这类滑动窗轮虽然是门窗系统里的小型零部件，但直接影响终端用户的使用体验，设计过程中没有追求花哨的外观，所有结构都围绕承载、静音、耐用、易安装几个核心需求做优化，完全贴合门窗加工、现场装配的实际作业流程，不需要特殊的安装工具，普通装修工人按照常规作业流程就能完成装配调试，后期维护更换也不需要拆卸整扇窗，只需要抬起窗扇就能从型材槽口内取出旧轮更换新件，维护成本极低。
