高频同轴信号传输连接器结构设计

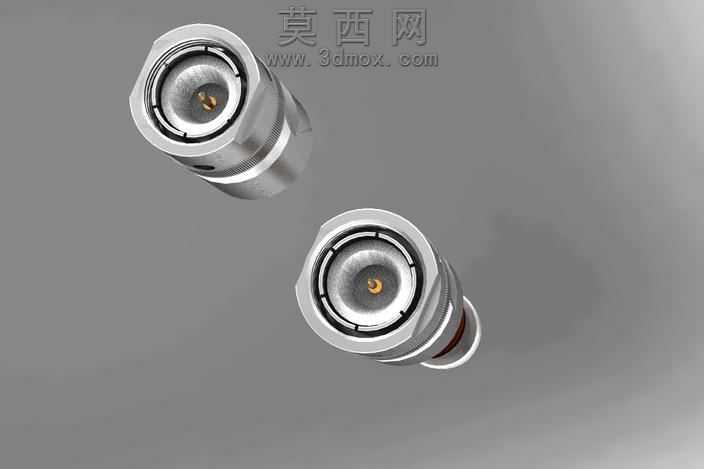

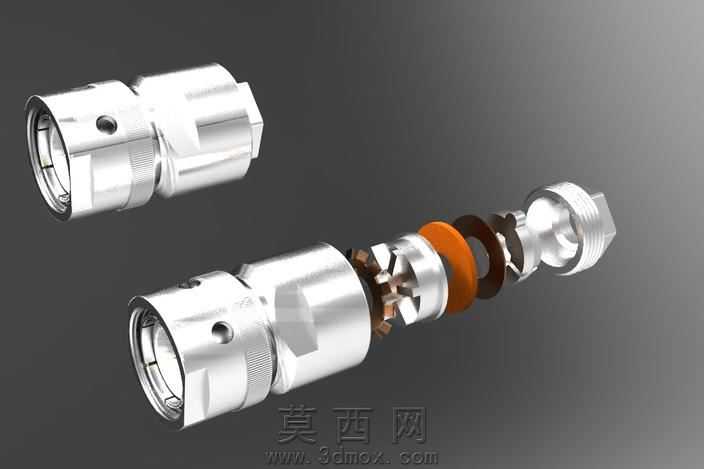

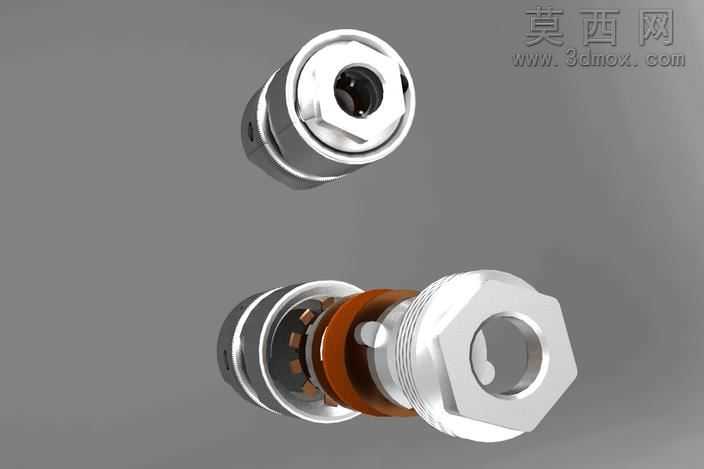

本作品为高频同轴连接器的三维参数化建模成果，建模阶段基于射频信号传输的阻抗匹配要求，先完成中心接触件、绝缘支撑介质、外导体屏蔽壳、尾部锁紧结构的尺寸链推导，确保各段同轴结构的特性阻抗符合75Ω传输标准。建模过程中对插合界面的接触爪结构做了精细化特征处理，每片接触弹片的倒角、弹性形变预留间隙都按照实际插拔寿命要求做了参数约束，外导体外壳的防滑滚花、定位销孔、密封槽位都严格遵循射频连接器的通用安装规范做特征还原。渲染阶段采用金属材质分层赋值方案，外导体黄铜基体赋予高反射镀铬材质，调整粗糙度参数模拟机加工后的金属哑光质感，内部绝缘支撑件赋予橙色聚四氟乙烯材质，调整半透明参数与漫反射强度还原工程塑料的真实视觉效果，金属接触件的端面、螺纹段分别做不同的粗糙度区分，让装配体的不同零件层次清晰可辨。结构设计上采用模块化拆分思路，将整个连接器拆解为前端插合段、中间介质固定段、尾部线缆锁紧段三个独立模块，各模块之间的配合公差按照IT7级精度做间隙预留，既满足三维装配的干涉检查要求，也能直接导出工程图用于实际加工参考。爆炸视图的排布按照实际装配顺序依次展开，从前端的外导体外壳到内部的接触组件、绝缘垫片、密封环、锁紧螺母，每个零件的装配方向与配合关系都清晰呈现，方便使用者快速理解连接器的内部构造与装配逻辑，建模过程中对所有锐边都做了0.2mm的倒圆角处理，既符合实际机加工的工艺要求，也避免了应力集中问题，同时让渲染后的模型视觉效果更贴近真实量产零件的质感。
