新冠防疫专用护理机器人结构设计

　　这款护理机器人的结构设计，核心围绕高风险呼吸道传染病病区的无接触护理需求展开，在初始方案论证阶段，就把降低医护人员职业暴露风险作为第一设计目标，所有结构布局都围绕隔离病区的实际作业场景调整。整机采用立式双足支撑的类人构型，整体外轮廓宽度控制在650mm以内，机身主体高度设定为1450mm，顶部视觉模组的最高作业高度为1600mm，底部行走单元的最小离地间隙为30mm，这个尺寸边界刚好适配国内绝大多数传染病区的病房门宽、走廊转弯半径以及病床旁的操作空间，不需要对现有病区建筑结构做任何改造就能直接投入使用，避免了设备落地的额外改造成本。

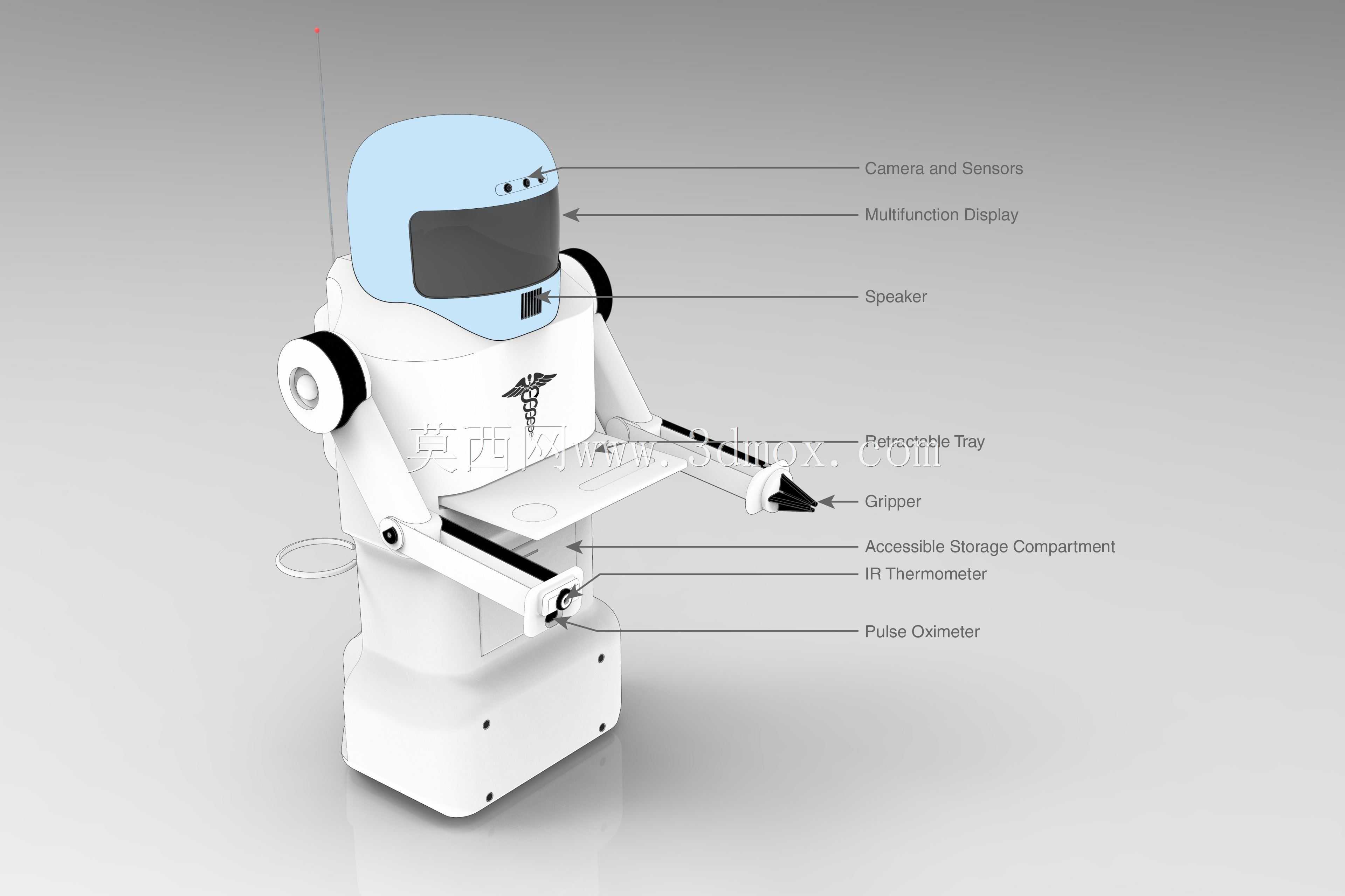

　　机身外壳采用分体式模块化设计，所有外覆盖件都做了圆弧过渡处理，没有尖锐凸起结构，一方面是避免在病房狭窄空间内剐蹭病床、输液架等设施，另一方面圆弧面更便于消杀作业，不会留下消毒喷雾或者擦拭的死角，外壳材质选用耐含氯消毒剂腐蚀的ABS医用级材质，表面做哑光抗菌涂层处理，能够耐受每日多次的高频消杀作业，不会出现涂层脱落、材质变色老化的问题。头部的交互模组区域做了12度的仰角设计，这个角度是经过反复模拟验证的，当机器人停靠在病床旁时，平躺的患者不需要刻意抬头就能看清头部显示屏上的内容，同时头部集成的视觉识别模组也能刚好覆盖患者上半身以及床头的呼叫器、监护仪屏幕区域，不需要额外调整云台角度就能完成体征数据采集、患者状态识别的功能。

　　手臂结构采用七自由度冗余构型，单臂最大伸展长度为720mm，末端负载能力设定为3kg，完全满足握持红外体温计、脉搏血氧仪、小型换药器械的作业需求，手臂关节的运动速度做了分级限制，靠近患者的作业区间内运动速度不超过0.1m/s，避免动作幅度过大惊扰患者或者造成磕碰，手臂外壳同样做了密封处理，防护等级达到IP54，能够耐受喷雾消杀的液体侵蚀。左右手臂的末端执行器做了差异化设计，左侧末端集成固定的红外体温检测模组与血氧检测探头，不需要额外更换夹具就能完成常规体征检测作业，右侧采用快换式夹爪结构，夹爪的开合行程为0-120mm，内侧包覆医用硅胶垫，既可以稳定夹持镊子、消毒棉片、口服药包等小型物品，也不会夹损纸质单据或者软质包装的医疗物资，快换接口采用按压式自锁结构，医护人员隔着防护手套不需要精细操作就能完成末端配件的更换。

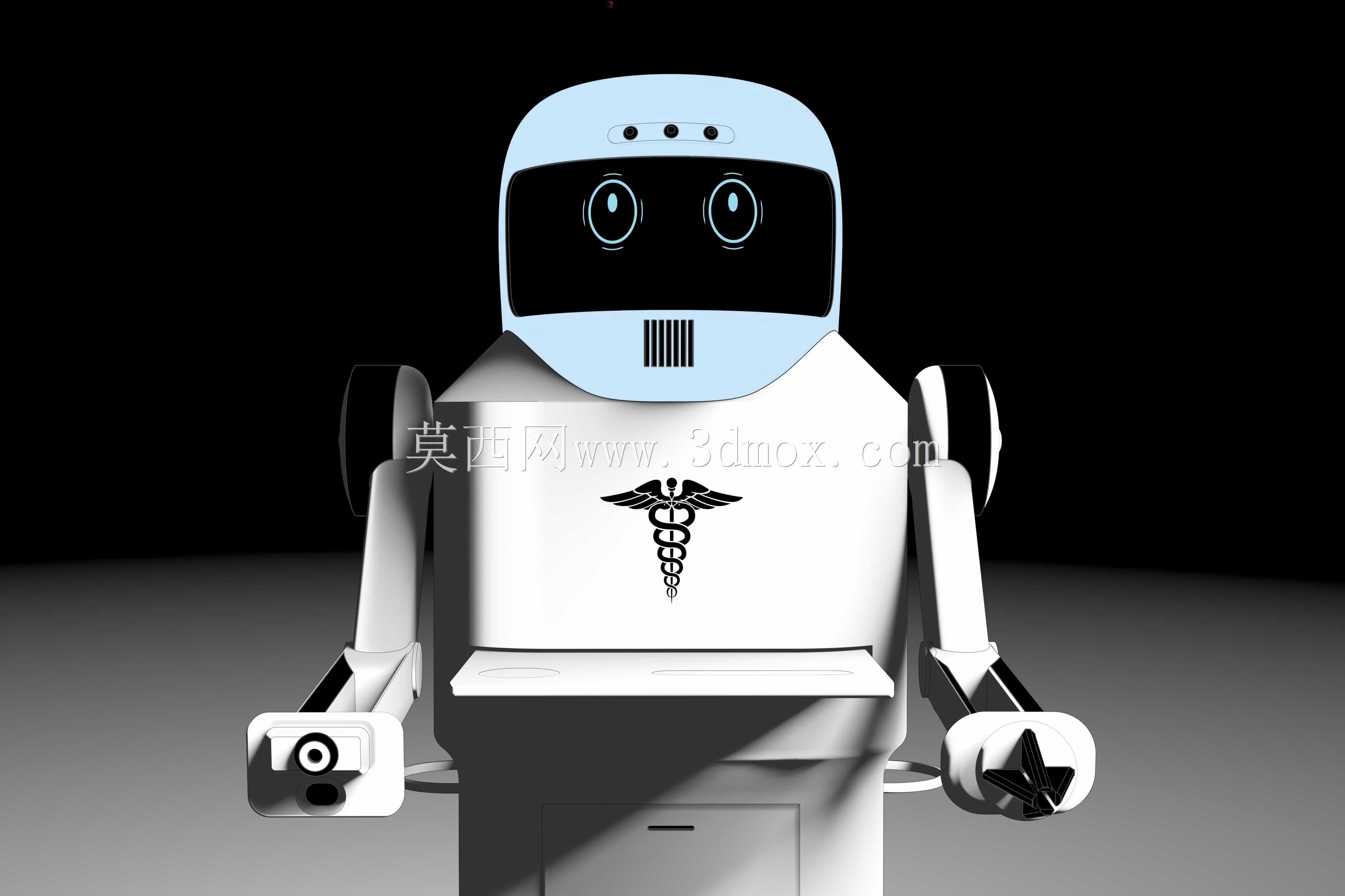

　　机身正面的胸部区域设置了双蛇杖医疗标识，这个标识的位置刚好处于成年人站立时的平视高度，能够快速让患者识别设备的医疗属性，降低患者对机器人设备的抵触情绪。标识下方设置了一个隐藏式置物托盘，托盘的承重能力为5kg，平时收纳在机身内部，需要转运药品、标本或者小型医疗物资时可以自动弹出，托盘边缘做了15mm高的挡边，避免转运过程中物品滑落，托盘内部设置了可更换的一次性医用衬垫，每次使用后可以直接更换衬垫，减少交叉污染的风险。机身下半部分的内置储物仓容积为25L，可以存放常用的护理耗材、消毒用品以及应急药品，仓门采用电磁锁控制，只有医护人员通过权限验证后才能开启，避免患者随意触碰仓内物品。

　　行走单元采用差速驱动轮加辅助万向轮的结构，驱动轮选用防滑医用橡胶轮，不会在PVC地坪或者环氧地坪上留下胎印，行走导航采用激光SLAM加视觉融合的方案，能够自动识别病区内的临时障碍物，比如放置在走廊的治疗车、临时堆放的医疗废物桶等，动态规划绕行路径，导航定位精度控制在±10mm以内，能够精准停靠在病床旁的预设作业位置，不需要医护人员二次调整位置。电源模块采用内置可拆卸锂电池设计，满电状态下可以支持8小时连续作业，电池仓设置在机身背部下方，更换电池时不需要借助工具，隔着防护手套就能完成电池插拔，满足隔离病区24小时不间断作业的需求，不需要把机器人推出隔离区充电，进一步降低了交叉感染的风险。

　　在结构细节设计上，所有机身接缝都做了密封胶条处理，整机没有外露的线缆或者散热孔，散热采用内部风道加高效过滤的设计，进风口设置HEPA滤网，避免设备内部的空气流动造成病区内的气溶胶扩散，所有外露的操作按键都采用电容式触摸按键，没有物理缝隙，便于擦拭消毒。头部的交互区域除了显示屏之外，还集成了双向语音对讲模组，带有降噪功能，能够在病区的背景噪音下清晰传输医护人员和患者的对话，不需要患者提高音量就能顺畅沟通。整个设备的结构设计没有多余的装饰性部件，所有结构特征都服务于实际护理作业需求，从安装尺寸到功能布局都完全贴合隔离病区的实际使用场景，能够在不改变现有护理流程的前提下，替代医护人员完成高频次、高暴露风险的基础护理作业。
