工业用横流冷却塔成套设备三维建模

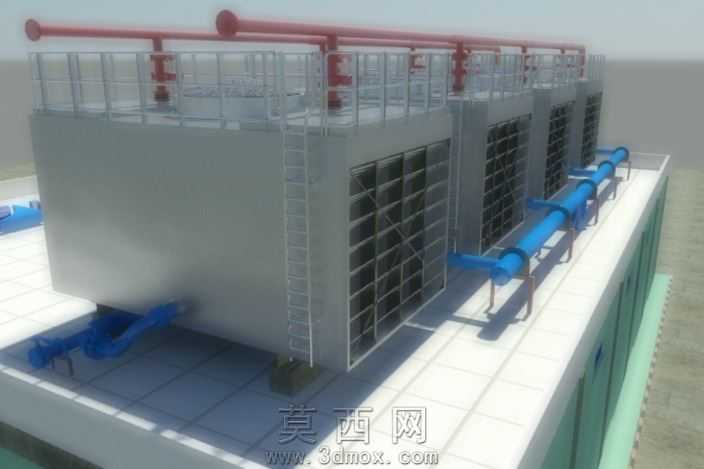

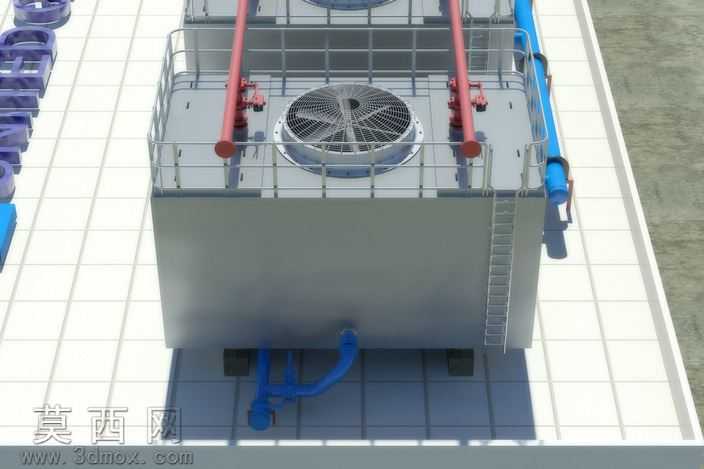

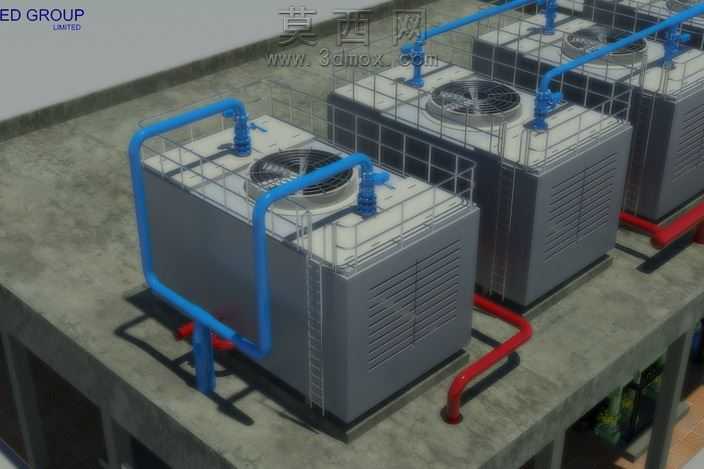

本作品为工业场景常用的组合式横流冷却塔三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用1:1等比例还原真实工业冷却塔的结构尺寸与布局逻辑。建模阶段首先梳理冷却塔的核心组成模块，将整体拆分为塔体主体、顶部布水管路、侧面散热格栅、外部连接管路、检修爬梯、顶部安全护栏、底部支撑基座七大子装配体，各子装配体采用独立建模后总装的流程，既保证各部件结构精度，也方便后续对单一部件进行参数调整。材质渲染阶段针对不同部件的真实物理属性做了区分设置：塔体主体采用哑光浅灰色混凝土质感材质，还原现浇混凝土塔体的粗糙表面肌理；顶部布水干管与支管采用亮红色防锈漆金属材质，清晰区分供水回路与其他管路；侧面进出水连接管路采用蓝色防腐涂层金属材质，对应工业现场冷却水供回管路的常规色标规范；散热格栅采用深灰色高密度PVC材质，还原格栅片的轻薄质感与规整排列结构；检修爬梯与安全护栏采用银灰色镀锌钢材材质，还原金属护栏的冷硬金属光泽与焊接节点细节；顶部平台地面采用浅灰色防滑地砖材质，添加细微的纹理凹凸提升真实感。结构设计上严格遵循横流冷却塔的实际工作逻辑：顶部布水管路预留均匀分布的喷头安装位，对应布水系统的喷淋点位；侧面散热格栅采用等距排列的倾斜导流片结构，保证空气流通路径与水流下落路径呈垂直交叉，符合横流换热的气流组织要求；外部蓝色管路设置合理的支撑管架，管架与平台地面的连接节点、管路法兰连接结构都做了精细化建模，还原真实安装工艺；检修爬梯从底部平台直通顶部检修面，爬梯踏步间距、护栏高度都符合工业安全规范的尺寸要求；底部预留冷却水集水槽的结构空间，与侧面出水管路形成连通的水循环通路。整体建模过程中对各部件的装配干涉做了逐一校验，保证所有连接结构无错位、无穿模，管路走向符合流体输送的阻力优化要求，既可以作为暖通制冷课程的教学演示模型，也可用于工业厂区布局规划的可视化展示素材，能够直观呈现冷却塔的外部结构、管路连接逻辑与现场安装形态。
