汽车发动机多缸曲轴结构三维设计

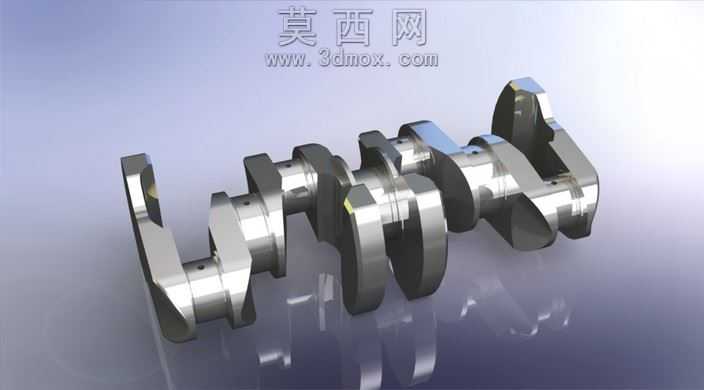

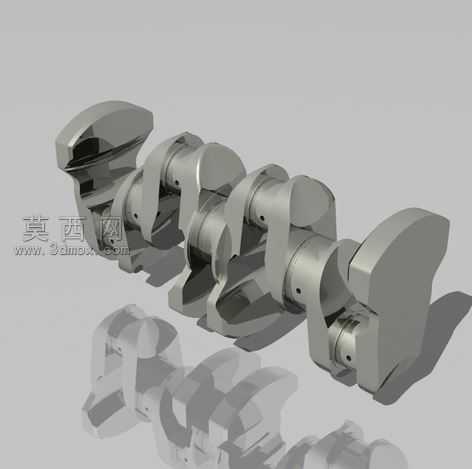

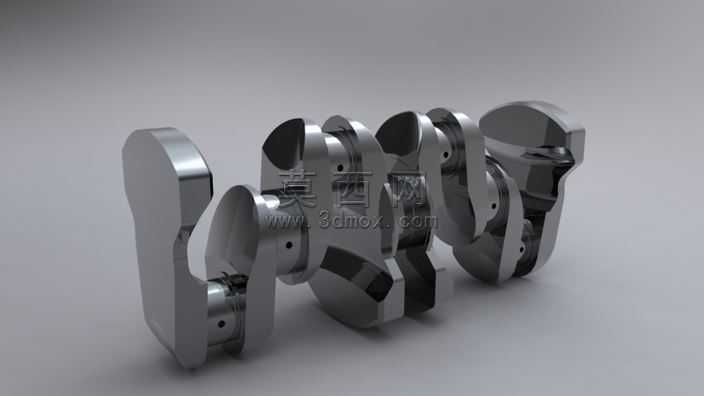

本作品为汽车发动机配套的多缸曲轴三维结构设计，建模阶段严格遵循内燃机曲轴的实际工程尺寸规范，先通过草图绘制完成主轴颈、连杆轴颈、曲柄臂、平衡块的轮廓基准，再利用旋转、拉伸、布尔运算等特征操作完成整体实体构建，每一处轴颈的圆角过渡、油道开孔位置都完全匹配实际量产曲轴的工艺要求，保证模型结构的工程合理性。渲染阶段采用金属镀铬材质模拟曲轴精加工后的表面质感，调整环境光与反射参数，还原出金属零件表面的高光与细腻反光效果，背景选用渐变浅灰调突出曲轴主体结构，搭配柔和的阴影效果让整体呈现出专业的工业产品展示质感。结构设计上，该曲轴采用多缸错位排布的连杆轴颈布局，对应发动机的点火顺序做功行程，每个连杆轴颈连接对应气缸的连杆活塞组件，将活塞的往复直线运动转化为曲轴的旋转扭矩输出；两侧的主轴颈用于支撑曲轴在缸体上的旋转运行，曲柄臂上集成的平衡块用于抵消曲轴旋转时产生的往复惯性力与离心力，降低发动机运行时的振动与噪音，提升整机运转平顺性。设计过程中充分考虑了曲轴的受力特性，在轴颈与曲柄臂的连接位置设计了标准的圆角过渡结构，避免应力集中导致的零件疲劳损坏，同时预留了贯穿主轴颈与连杆轴颈的润滑油道结构，保证发动机运行时压力机油可以输送到各摩擦副表面，实现润滑散热的功能。整体模型结构完整，细节还原度高，既可以作为内燃机结构教学的演示素材，也可以用于发动机动力系统的虚拟装配、运动仿真分析场景，帮助使用者直观理解曲轴在动力系统中的核心作用与运行原理。
