Amarok风格集成式夹持工装结构设计

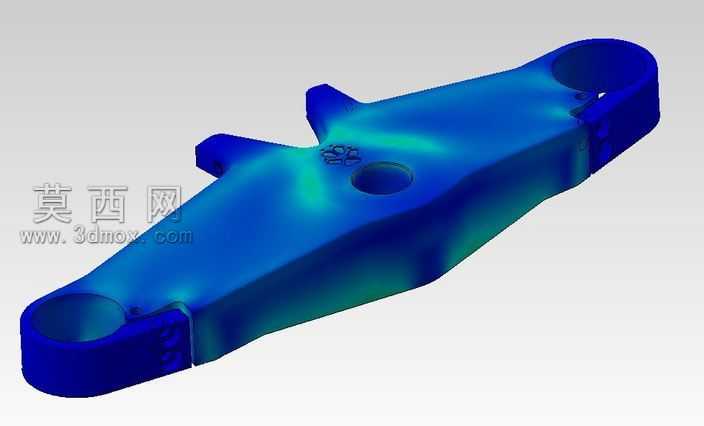

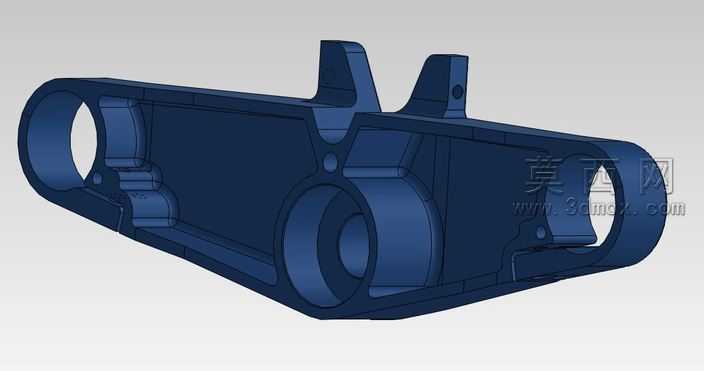

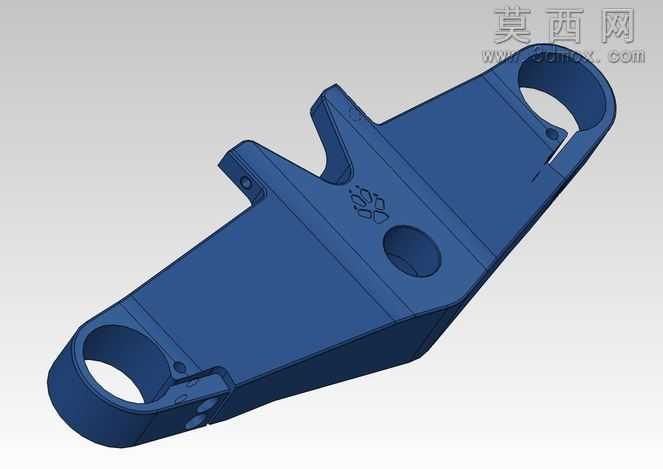

本作品为一款参考Amarok车型monocoque承载式结构理念设计的集成式夹持工装，整体采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的集成度与力学性能的平衡，摒弃传统夹持工装多零件拼接的冗余设计思路，将主体承载结构、夹持定位点位、安装连接接口全部整合在单一主体结构上，大幅减少了装配环节带来的公差累积问题。建模阶段针对结构受力路径做了针对性优化，将主要承载梁的截面做了渐变式处理，在受力集中的铰接孔位周边做了加厚加强设计，同时在非受力区域做了镂空减重处理，最终将整体重量控制在750克，在保证结构刚性满足使用需求的前提下，尽可能降低了整体自重，相比同规格传统拼接式夹具有着更优的重量表现。渲染阶段采用哑光深蓝色工程塑料材质赋予模型，能够清晰展现结构的曲面过渡与棱角细节，由于建模设备显卡性能限制，未开启RealView实时渲染效果，但通过基础光影调整也完整呈现了结构的立体形态，各铰接孔位的同轴度、夹持面的平面度都在建模阶段做了公差校验，保证后续生产加工的可行性。设计过程中对比了多款同类型竞品夹具的结构方案，在集成度、重量、刚性三个核心指标上做了平衡取舍，没有为了追求极致轻量化牺牲结构强度，也没有为了刚性过度堆砌材料导致自重过高，整体结构线条流畅，各功能区域划分清晰，两个向上延伸的定位凸台用于安装过程中的快速对位，两端的大尺寸铰接孔用于和外部驱动机构连接，中部的内凹腔体既可以容纳被夹持工件，也进一步降低了结构自重，整体实现了功能性与轻量化的良好结合，是承载式结构理念在工装夹具领域的一次创新应用尝试。
