学生宿舍上床下桌组合家具三维设计

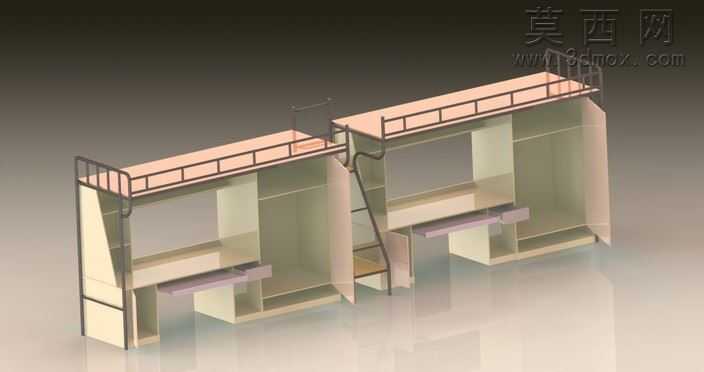

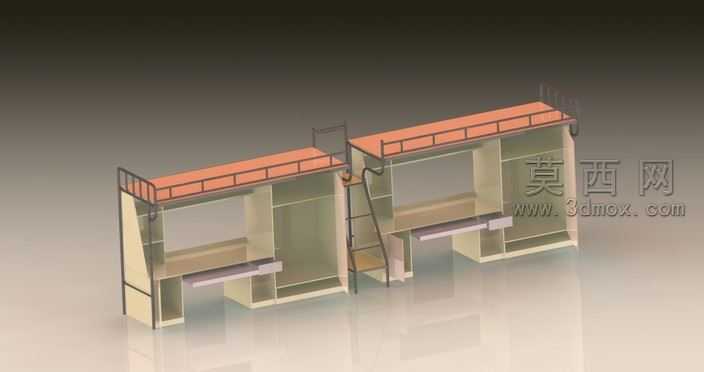

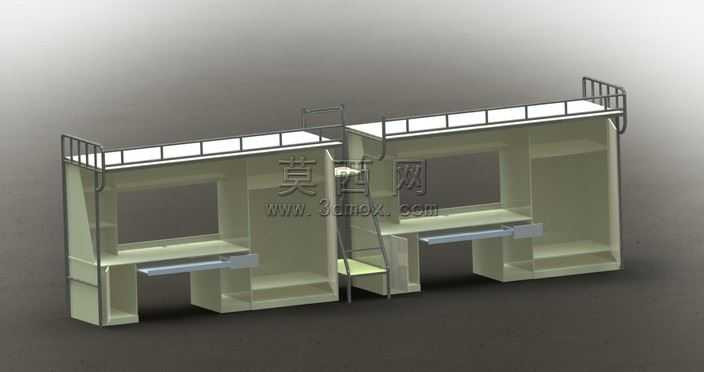

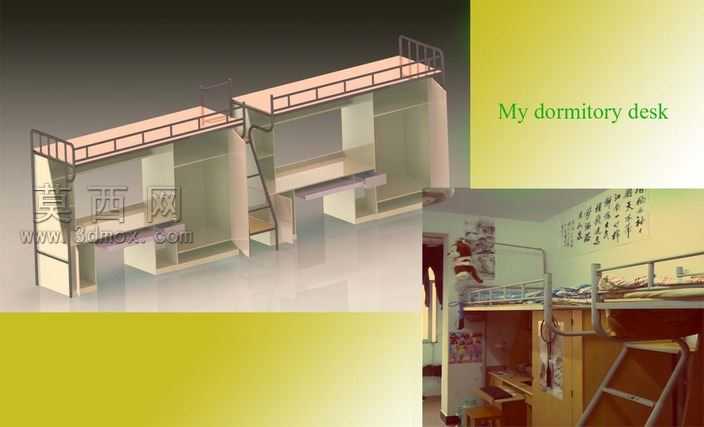

本作品为学生宿舍常用的上床下桌组合家具三维建模成果，整体采用SolidWorks软件完成全参数化建模，完整还原了高校宿舍标配家具的结构特征与空间布局。建模过程中首先依据实际宿舍家具的常规尺寸进行基准面搭建，先完成上层床铺框架的轮廓绘制，通过拉伸、凸台命令生成床铺的承重边框，再对床铺边缘的防护栏进行单独建模，按照人体工程学高度设置护栏高度，通过扫描命令生成圆润的护栏边框，避免尖锐棱角带来的安全隐患。床铺下方的支撑立柱采用矩形截面型材特征，通过线性阵列完成多根立柱的均匀排布，保证整体结构的承重稳定性。下方功能区采用模块化建模思路，依次完成书桌台面、侧边储物柜、抽屉单元的独立建模，书桌台面做了边缘倒圆角处理，还原实际家具的封边工艺效果；侧边储物柜按照分层储物的需求设置了多层隔板，通过装配约束将隔板与柜体侧板精准配合，抽屉单元添加了滑轨的简化结构特征，还原抽屉抽拉的活动结构逻辑。连接上下区域的爬梯采用倾斜角度建模，每一级踏板都做了防滑纹理的凹凸特征处理，爬梯与上下床架的连接位置做了加固连接件的细节建模，还原实际家具的安装结构。材质渲染阶段，床架、柜体板材分别赋予浅米色哑光板材材质，爬梯金属部件赋予银灰色磨砂金属材质，书桌台面赋予浅木色纹理材质，通过环境光源调整模拟宿舍室内自然光效果，多角度渲染图分别展示了组合家具的整体轴测视角、实际宿舍场景摆放效果，清晰呈现家具的空间占比与功能分区。整体建模严格遵循实际家具的生产尺寸比例，各部件之间的装配间隙符合真实家具的工艺公差，既可以作为宿舍空间规划的参考模型，也可用于家具设计教学的结构演示案例，完整展现了一体式组合宿舍家具的结构优势与空间利用逻辑，通过三维建模的方式直观呈现了这类家具在有限宿舍空间内整合睡眠、学习、储物多重功能的设计巧思。
