对夹式蝶阀带手动驱动结构三维设计

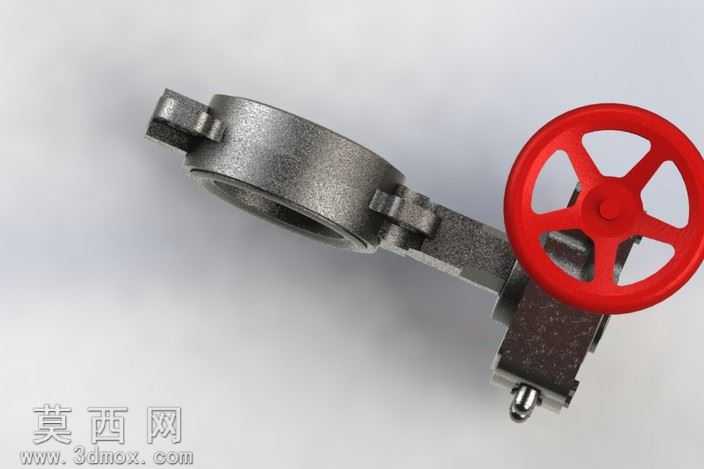

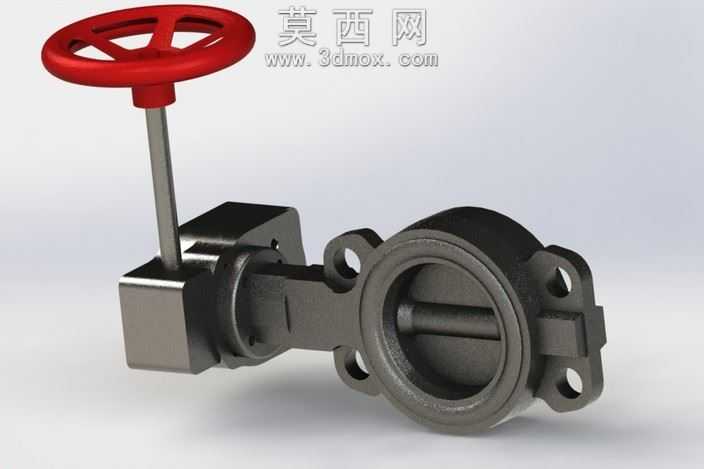

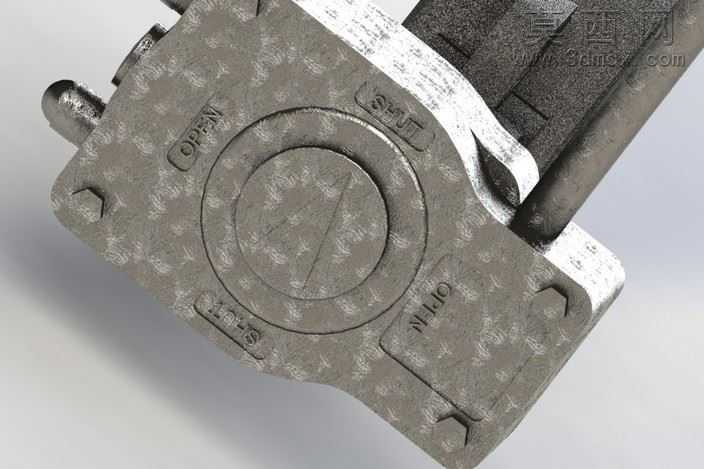

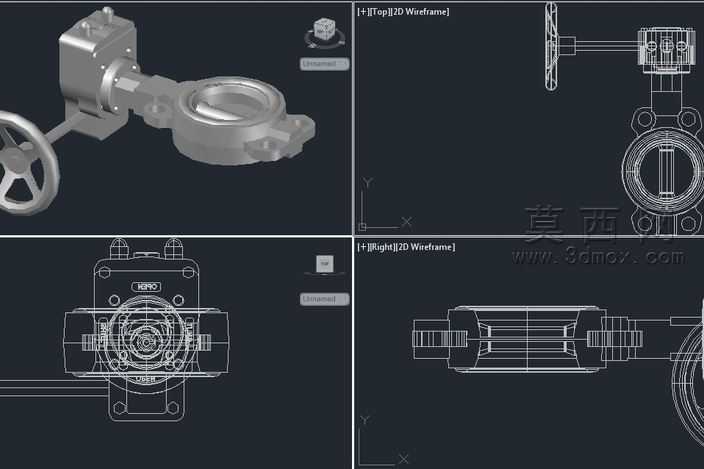

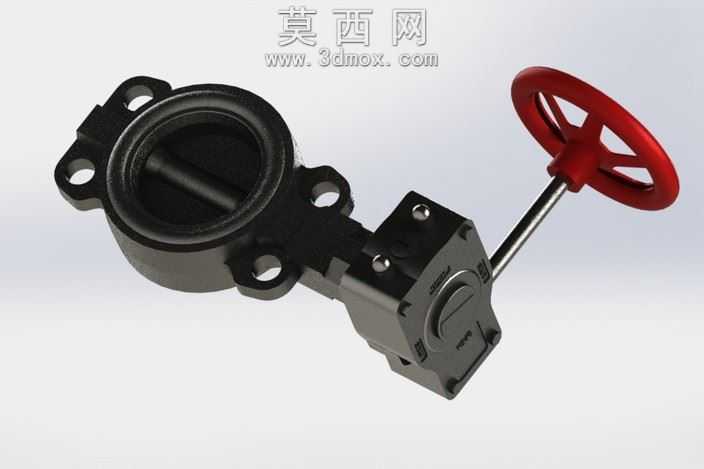

本模型为对夹式手动蝶阀的全参数化三维设计成果，建模阶段采用自顶向下的设计思路，先梳理阀门整体的装配逻辑，将整体结构拆分为手动驱动单元、阀杆传动单元、阀体密封单元、对夹连接单元四大模块，再逐个完成零件建模与装配约束。建模过程中严格遵循阀门行业的通用尺寸规范，对夹连接端的螺栓孔位、中心距、密封面尺寸均参考行业标准设定，保证模型可直接对接实际生产的尺寸校验需求。材质渲染阶段，针对不同零件的实际材质属性做了精细化调整：顶部的手动操作手轮采用哑光红色酚醛塑料材质，添加细微的磨砂质感与边缘的圆角高光，还原工业手轮的真实触感；阀杆采用抛光不锈钢材质，调整金属反射率与粗糙度参数，呈现金属杆件的冷冽光泽；阀体与阀板采用铸铁喷塑材质，表面添加细微的颗粒质感与均匀的哑光灰度，还原铸铁件的厚重工业质感；连接部位的金属方块采用发黑处理的碳钢材质，调低反射率并添加细微的氧化纹理，区分不同金属部件的材质差异。结构设计上，手动驱动单元通过方形连接块与阀杆实现扭矩传递，阀杆穿过阀体轴孔与中部的蝶板刚性连接，转动手轮即可带动蝶板在阀体内做0-90度旋转，实现管路的通断与流量调节；阀体采用对夹式结构，两侧带对称的螺栓连接耳，可直接夹持在两片管路法兰之间，大幅缩减阀门的安装占用空间；蝶板与阀体之间的密封面做了贴合度优化，建模时预留了密封件的安装槽位，可适配橡胶、四氟等不同材质的密封件。整体模型的装配约束完全还原实际阀门的运动逻辑，可直接用于运动仿真，验证手轮转动与蝶板开合的联动效果，也可用于产品展示、教学演示、管路系统的虚拟装配等场景，模型的所有特征均保留参数化属性，可根据实际工况需求调整通径、压力等级、连接尺寸等核心参数，快速衍生出不同规格的同系列阀门模型。
