石材雾网试验装置

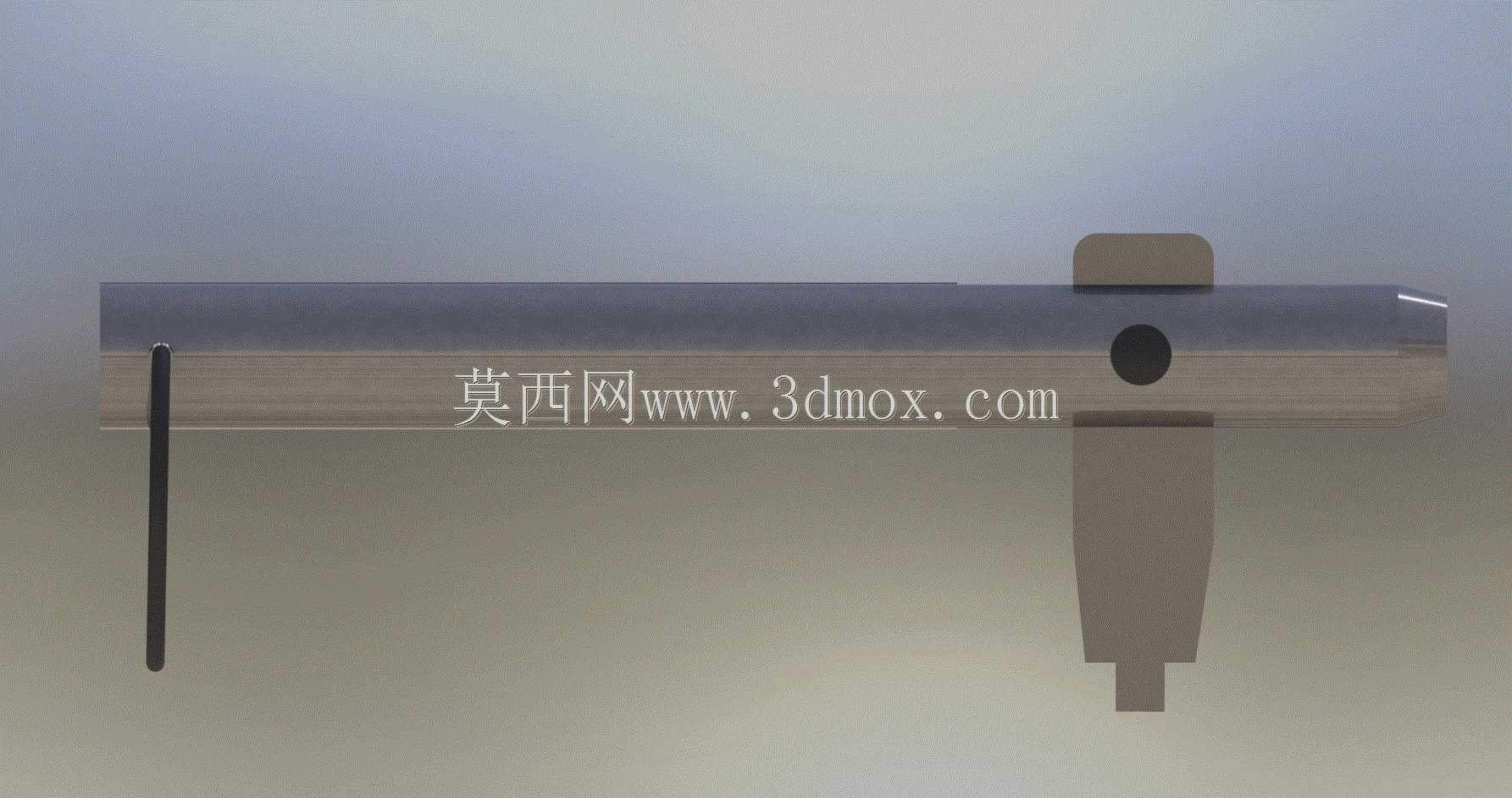

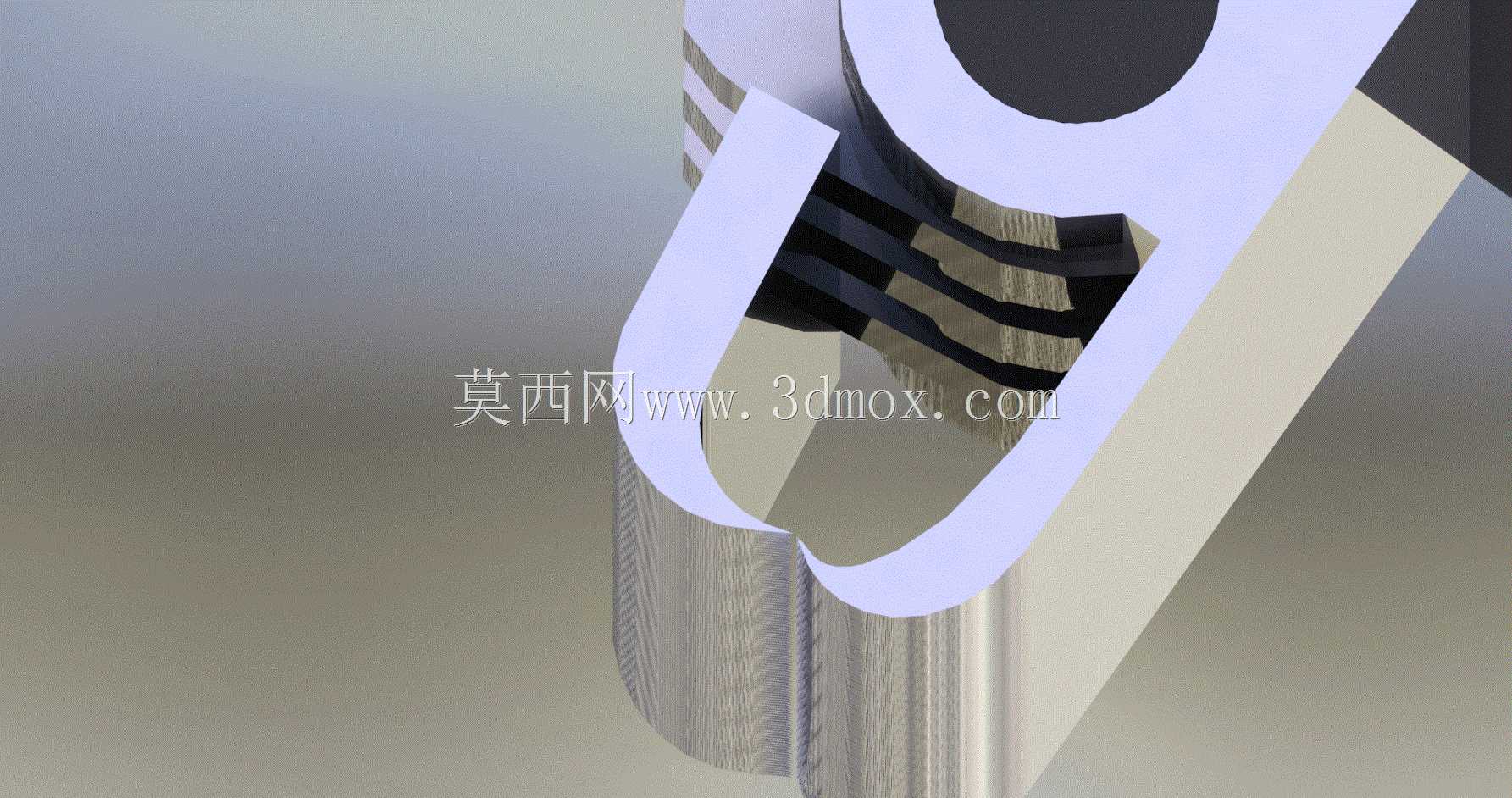

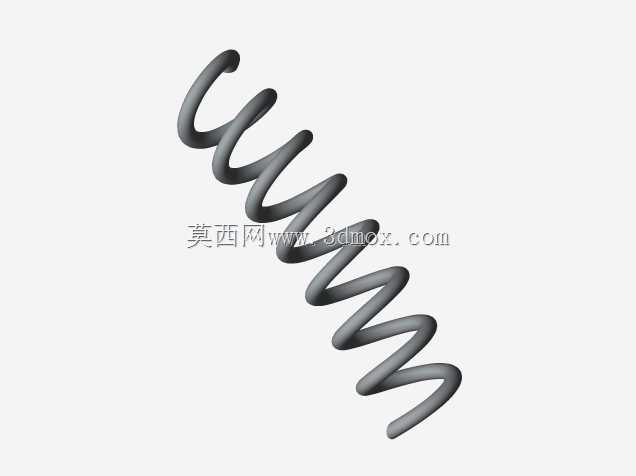

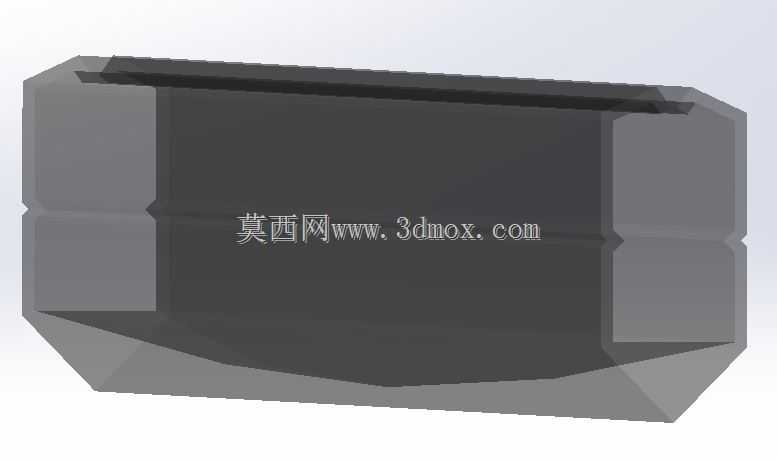

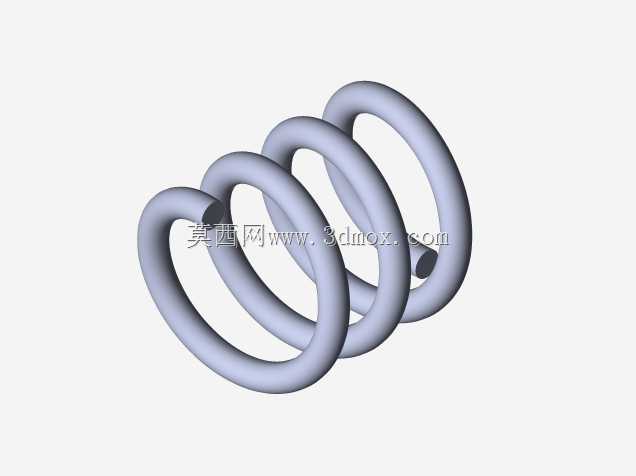

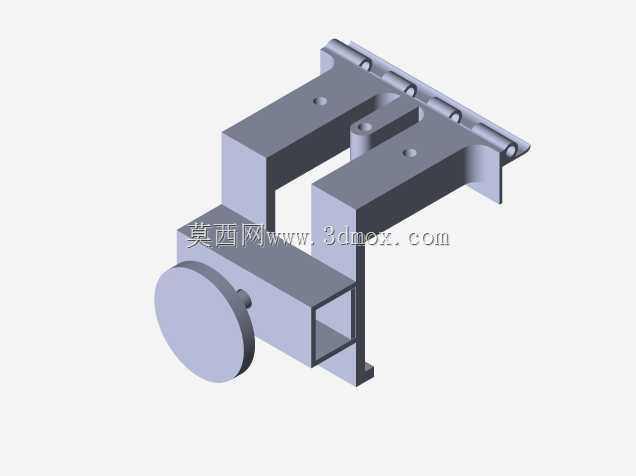

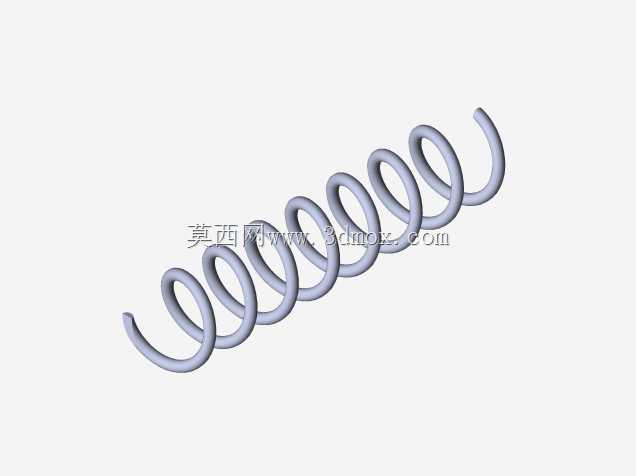

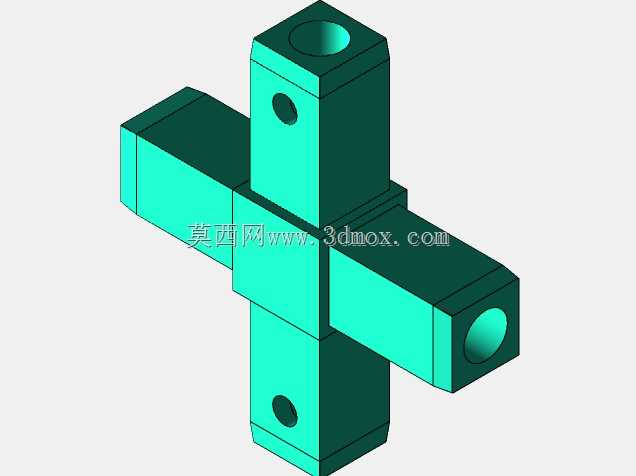

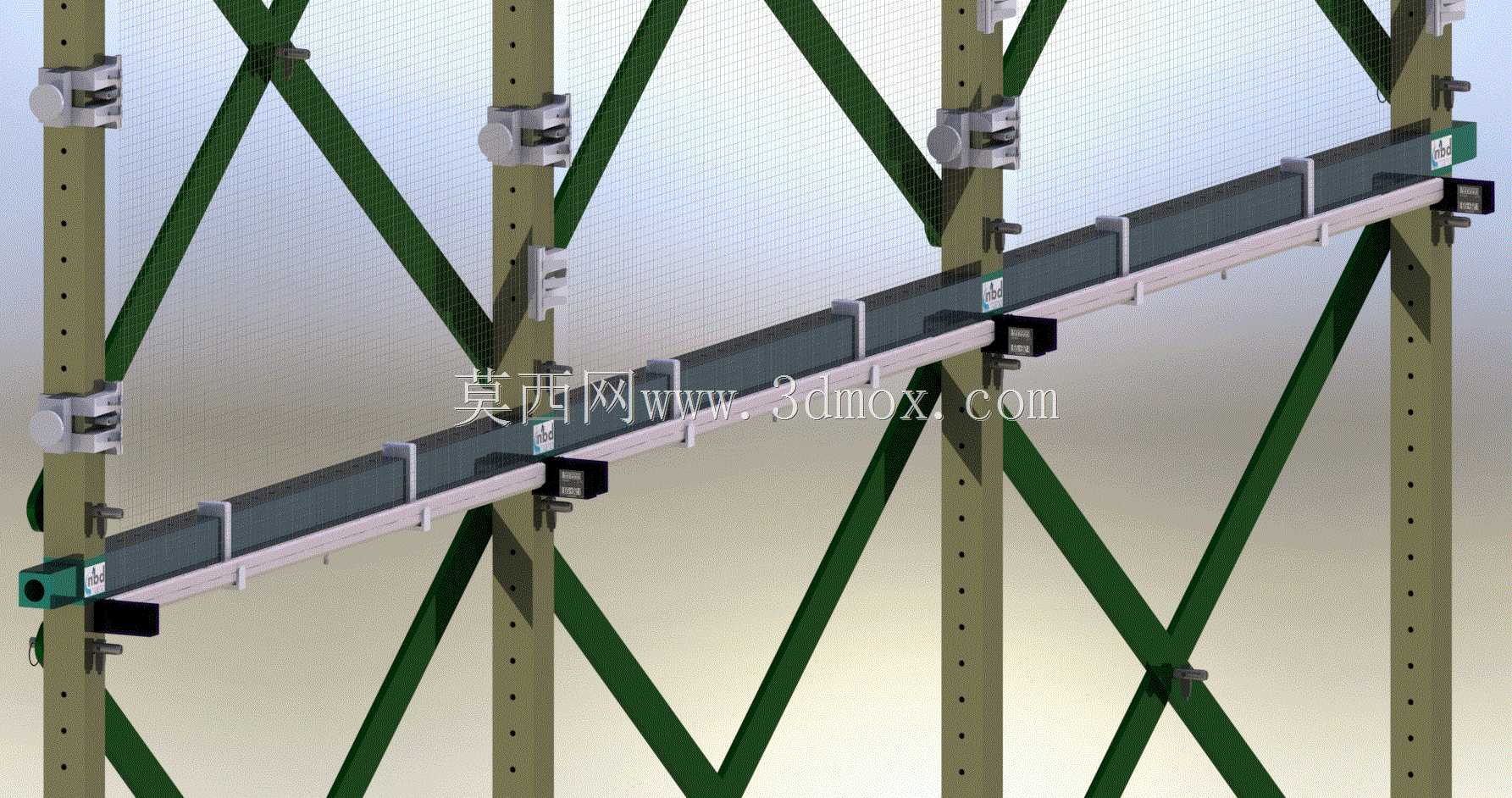

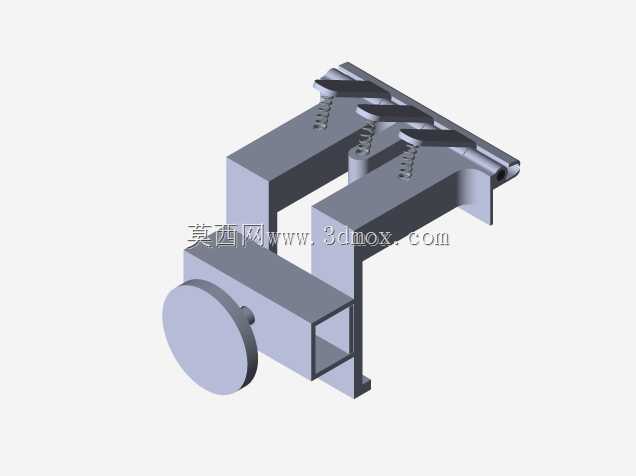

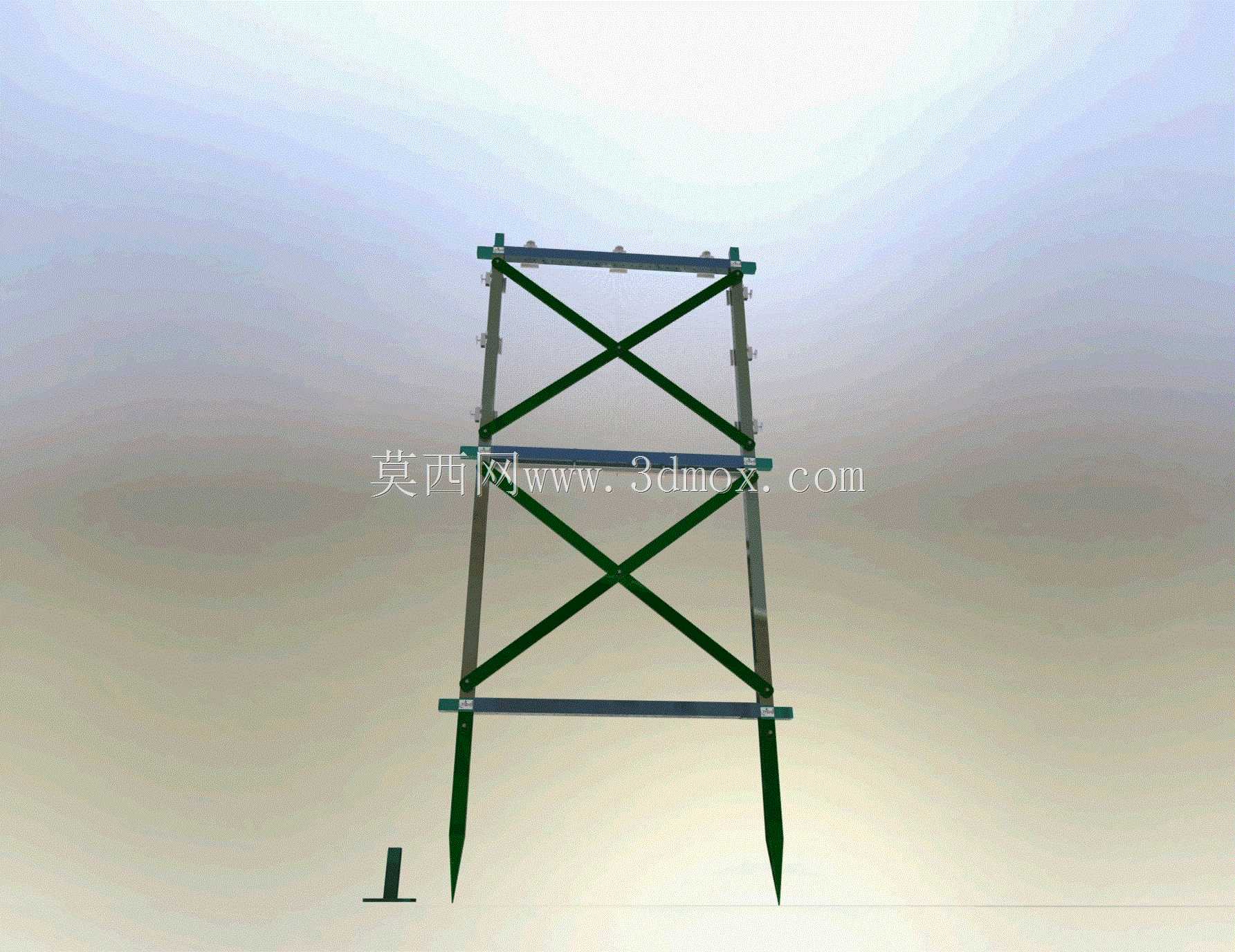

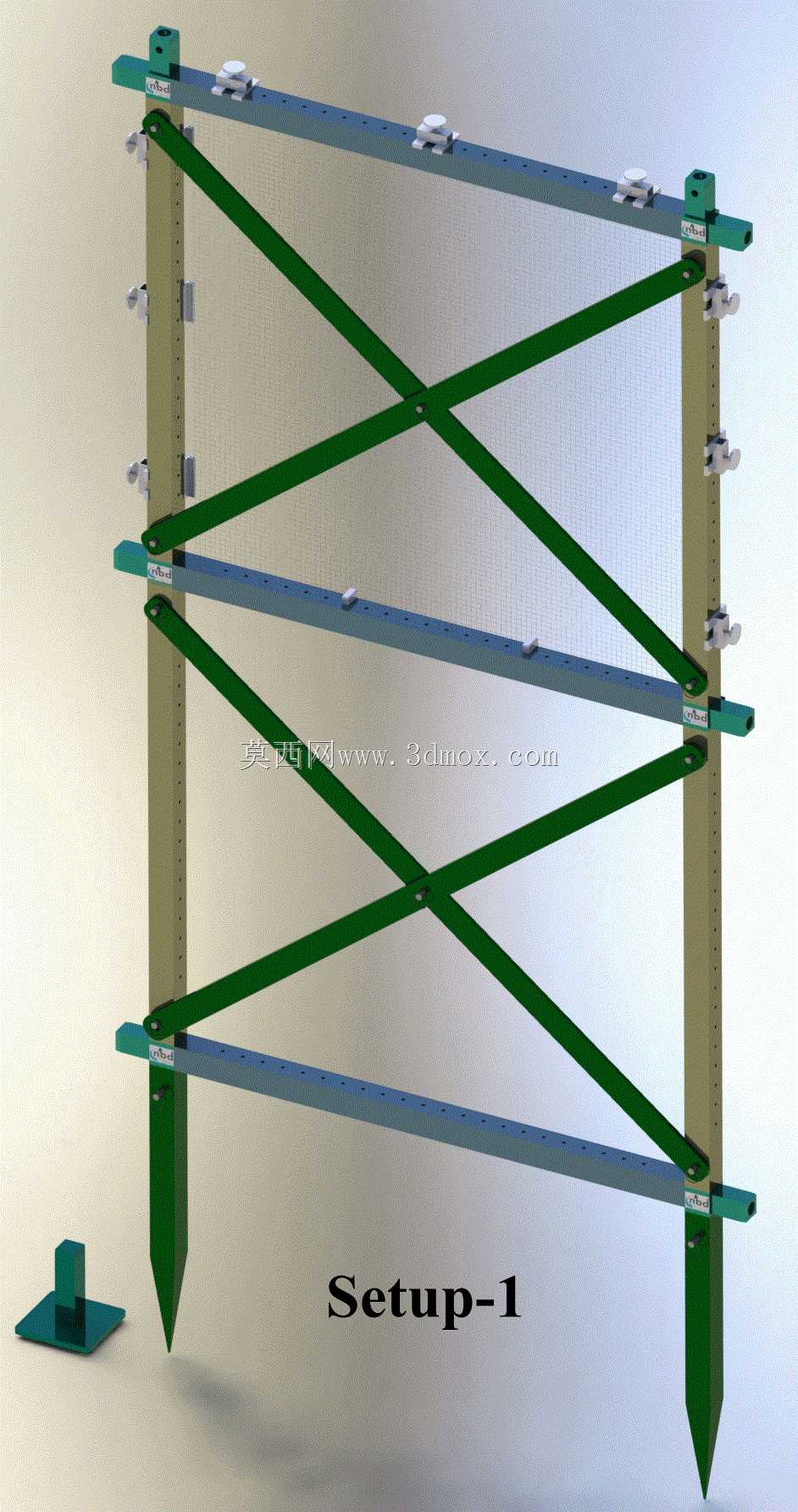

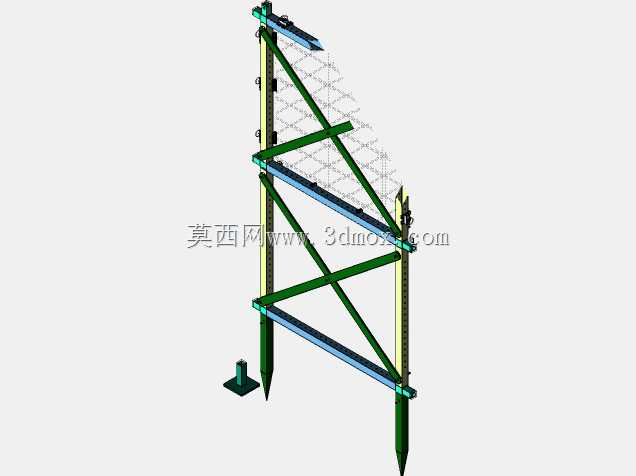

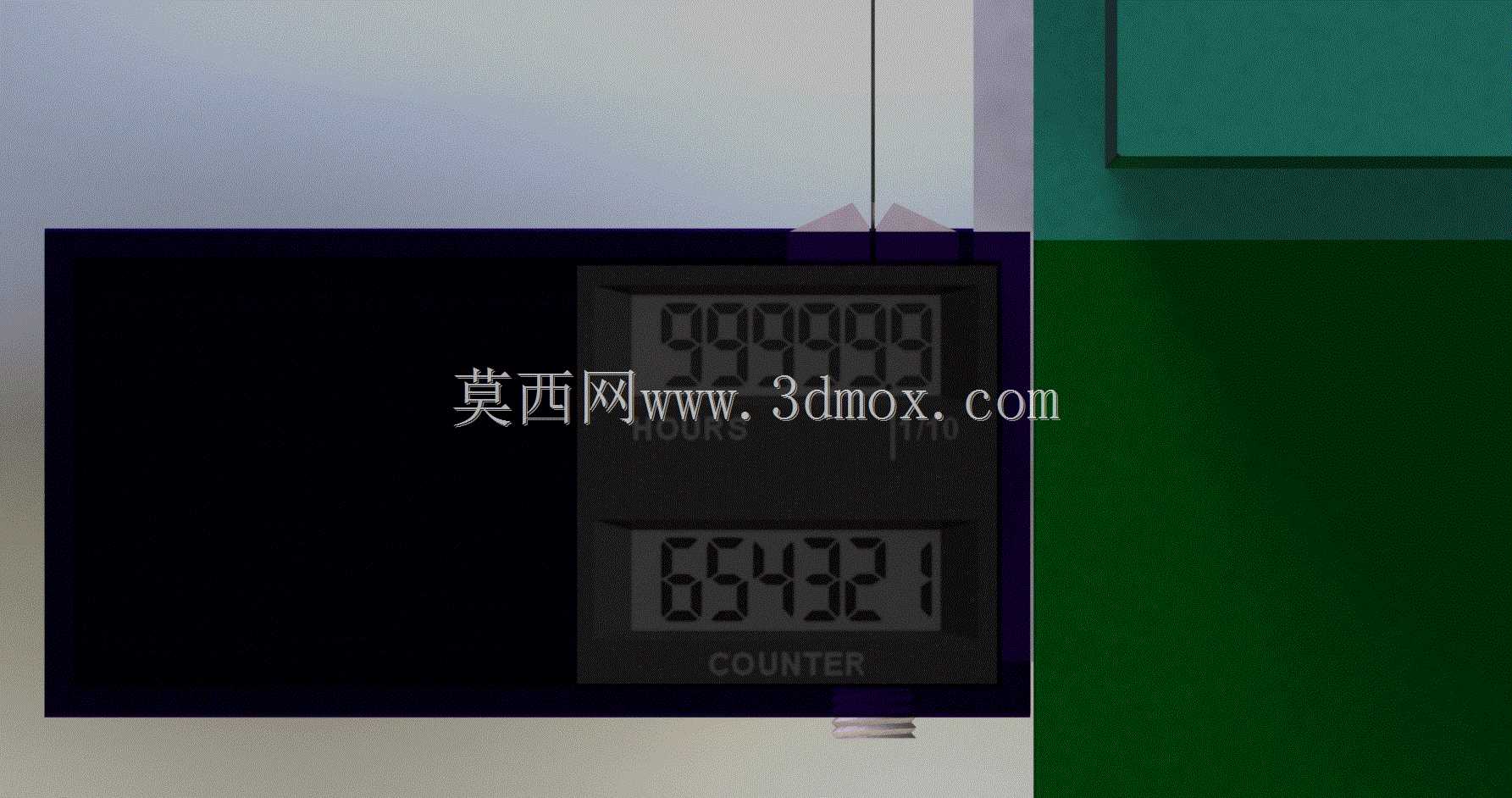

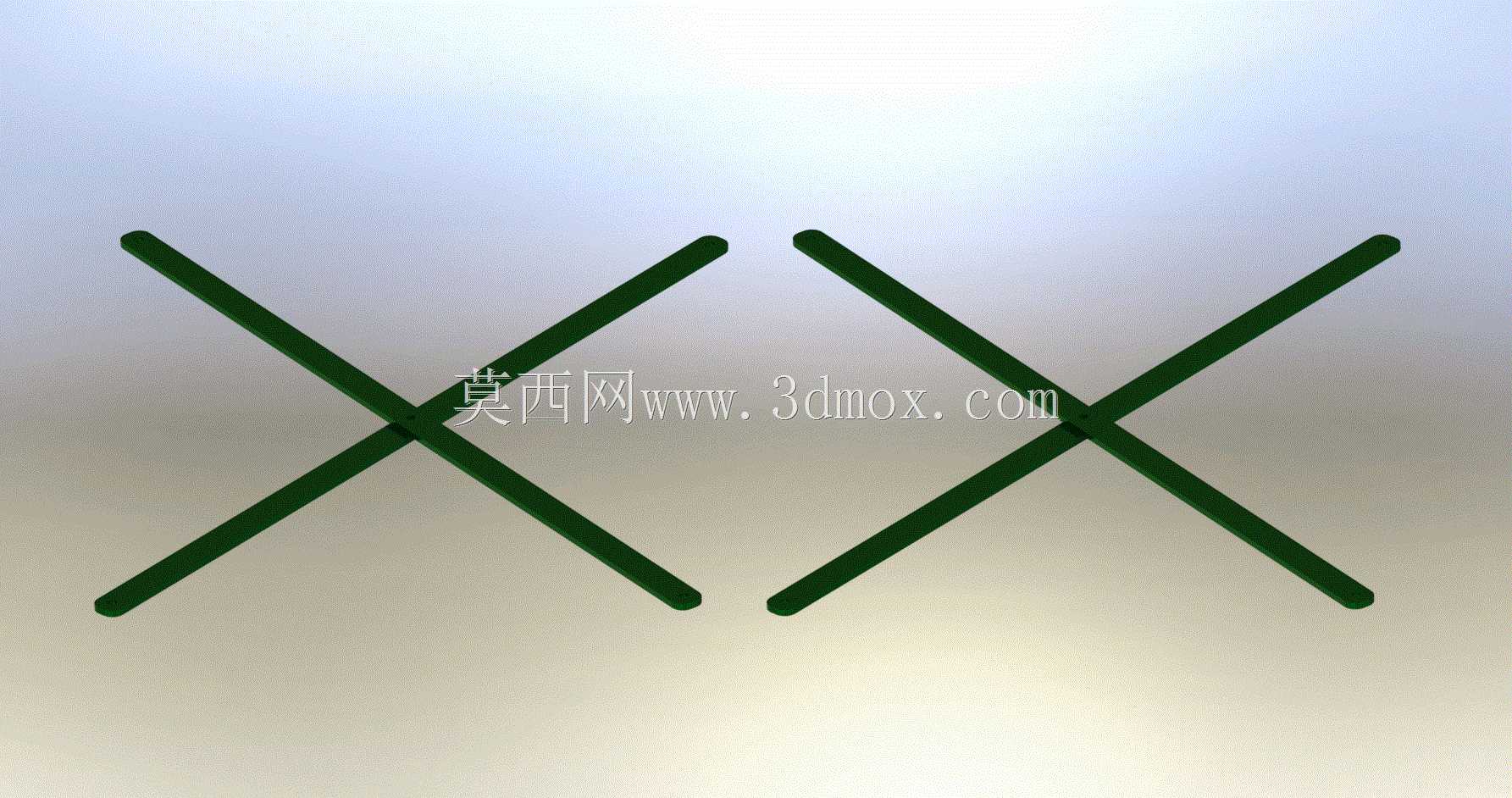

可扩展的雾网测试装置-无螺栓、无鸟浴、无水泡。该设计使用最少数量的易于制造的零件/零件类型（最小圆角/倒角）。现场不得丢失任何螺钉、垫圈或螺母。不要带螺丝刀和扳手——只有一个钉板、一把大锤和一个水平仪。混凝土是可选的。改变地面尖峰长度以适应装置的高度/配置、局部地面刚度和预期天气条件，可进一步降低成本。装配销的生产采用基本钻孔/成型/锻造。安装夹是一个小型的2件式压铸件，外加4个弹簧和一些基本的扁平和圆形坯料。为获得最大强度，选择50mm方形钢管，壁厚4mm。出于质量/重量/成本考虑，这可能会更改为40mm铝合金，壁厚为3mm。目前最低安装重量为100公斤。时速70英里的风不是问题。装配销使用零插入力，但两个吊架除外，它们通过较小的插入力紧密安装并固定到位。装配销中的锁定板由内部线圈/轴承固定到位（完全打开或完全锁定）。锁板末端的凸耳便于操作。单单元设计，用于测试1M^2（设置-1）。为2M^2（设置-2）和3M^2（设置-3）添加另一个迭代。在同一水平阵列中并排测试多种屏幕类型（Setup-4）。显示屏幕的直径为0.25mm，间距为10mm，以最小化文件大小并确保视觉清晰度。Setup-1处于一个状态。/Files部分中的zip文件。根文件夹中的其余文件是Setup-1的内容。zip文件本身，并重命名图像。我将上传更大的屏幕和模型，根据要求。建筑和屏幕连接是轻而易举的事。首先布置横向支柱（小装配销在开始时将其配对），然后在地面上布置方管长度，以及垂直接头。在正确地将安装夹（拉动夹背面的旋钮，在孔上方滑动到正确的位置）放置在方形管上后，用长装配销将这些零件卡在一起。两个吊架均匀分布在距地面1M的水平方管上。集水器卡入两个吊架内。一旦主要形状（除接地尖桩外）组装并平放并垂直于安装位置，使用底部垂直连接器作为接地尖桩间距/放置的指南。一旦钉子被调平并打入正确的深度，组装好的框架可以由两个人（3人用于安装-3或-4）垂直放置，并落在安装好的地面钉子上。通过抓住侧面未使用的垂直连接器突出物，可以轻松操作完成的框架。在组装的早期阶段，滤网可以很容易地安装，同时在地面上保持水平（在框架上铺设薄板条以支撑滤网，同时紧固），或者在整个结构完全构建并就位后，避免滤网在提升过程中意外接触。为了适应标准筛辊宽度（如果有），水平管长度的精确调整很容易完成。此处显示的屏幕宽度精确为1米，高度分别为1米、2米和3米，其中包括底部边缘的几毫米，该边缘正好塞入集水槽的齿内。集水器卡入到位，由每面墙上的两个悬挂点施加向内的中体力，有助于使集水器的顶部齿组稍微靠得更近（将滤网底座固定）。在内部，集热器有一个纵向中心倾斜的底部，以便将水引至6mm螺纹出口（内部4mm），即使安装有点超出水平面。出口位于底部中心，以尽量减少水的行程/接触合成材料/管道的长度。集热器的封闭顶部和小直径的集热点用于将蒸发损失降至最低。这也减少了必要的维护/清洁。集水器的顶部轮廓非常窄，顶部呈中心尖顶，以防止被风吹的碎屑、昆虫、鸟类等污染。屏幕安装夹具有三个弹簧，以增加整个夹的抓地力。牙齿是精细的尖和角度与轻微向内抓取，以提供一个积极的举行。一旦牙齿抓住屏幕，屏幕张力的逐渐增加，一点一点，就是一个瞬间。便于快速安装和/或更换屏幕。简单设置上显示9个剪辑，双高设置上显示15个剪辑，但根据最大预期风速（例如），可以轻松使用更多或更少的剪辑。由于卡夹在所有4个面上都与方形管接触，因此在添加垂直接头、横向支柱和销之前，通过将卡夹滑动到管端来安装卡夹。可以很容易地设计更复杂（昂贵）的屏幕剪辑版本，以解决这种施工顺序问题。此外，安装夹的抓取力可以通过使用更重的弹簧或通过将三重弹簧阵列转换为带有旋钮的单螺纹夹钳主轴来进一步增加，以匹配现有的弹簧。就个人而言，出于成本考虑，我会从显示的版本开始。在一定的压力阈值下，强风将开始将筛网从牙齿上撕下，然后再让它脱落。但是，考虑到使用这种设计可以轻松快速地固定屏幕，当风暴即将来临时，使用这种屏幕面积/大小，只需将屏幕放在内部，并在风暴过后将其重新固定到框架上，这是有意义的。对于流量测量，一个小型激光光开关安装在集电箱每端顶部的间隙中，刚好位于屏幕轮廓的底部边缘下方。每个水滴从屏幕底部边缘落下都会阻挡/折射来自收集器左侧发射器盒的光束，并使右侧接收器盒内的开关跳闸，从而导致接收器盒内的计数器。滴水率测量可以通过一系列依赖于电路的方式进行跟踪。每个盒子中的可充电9V电池足以为电路的最简单迭代供电。为了进一步消除更换电池的劳动，可以在装置旁边添加一块绑在简单木桩顶部的太阳能电池，每个盒子一块
