挖掘机工作装置结构三维设计模型

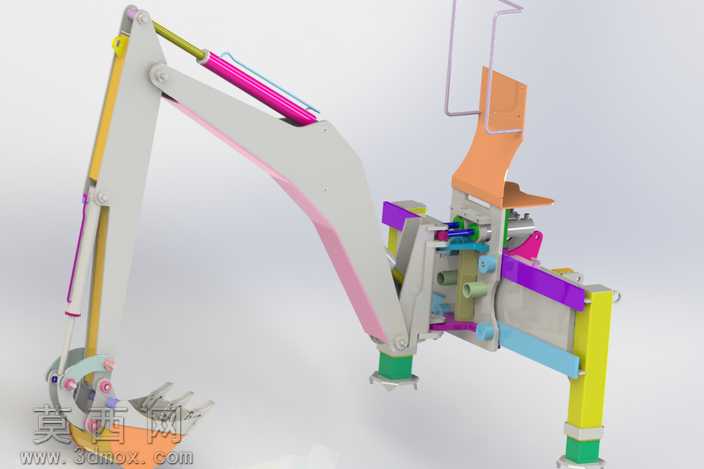

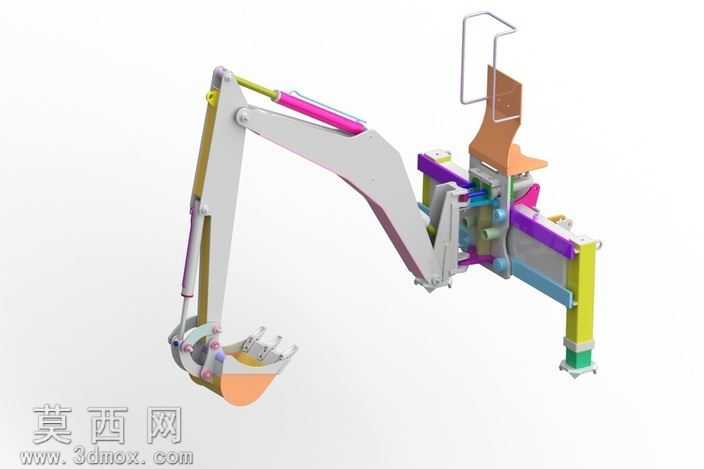

本模型为挖掘机核心工作装置的三维结构设计成果，建模过程中严格遵循工程机械设计规范，对挖掘机动臂、斗杆、铲斗以及配套液压驱动组件进行了1:1比例的参数化还原。建模阶段采用自底向上的装配设计思路，先完成单个零件的特征建模，通过拉伸、旋转、扫描等基础特征命令构建零件基体，再利用倒角、圆角、抽壳等细节特征完善零件结构，确保每个零件的尺寸公差、装配间隙符合实际工程机械的生产装配要求。在装配环节，对动臂与机身的铰接点、动臂与斗杆的连接销轴、斗杆与铲斗的传动结构、液压油缸的两端铰接位置都添加了符合实际运动逻辑的配合约束，完整还原了挖掘作业过程中动臂升降、斗杆收放、铲斗翻转的全行程运动轨迹，可直接用于运动仿真验证作业范围与干涉情况。材质渲染环节根据不同部件的实际工业用材赋予对应材质属性：结构承重件采用高强度合金结构钢材质，调整金属粗糙度与反光度模拟铸件表面的哑光质感；液压油缸活塞杆部分赋予抛光金属材质，还原镀铬表面的高反光特性；液压管路采用高压橡胶材质，调整漫反射参数模拟橡胶的哑光耐磨质感；操作扶手等防护部件采用工程塑料材质，区分不同部件的视觉属性，让整体模型的结构层次清晰可辨。设计过程中重点考量了工作装置的受力传递路径，对动臂的弯折受力段、斗杆的载荷集中区域、铲斗的斗齿切削部位都做了结构加强的特征设计，同时预留了液压管路的排布空间，避免作业过程中管路与结构件发生运动干涉。模型完整拆分了所有可独立拆卸的零部件，从铰接销轴、连接螺栓到液压油缸的缸筒、活塞、端盖都做了独立建模，既可以用于挖掘机工作原理的教学演示，也能作为工程机械设计的参考方案，辅助设计人员完成结构优化与载荷验算，帮助学习者直观理解挖掘机工作装置的机械结构与液压驱动逻辑，清晰呈现各部件之间的装配关系与运动配合方式。
