汽车发动机进排气门组件三维设计

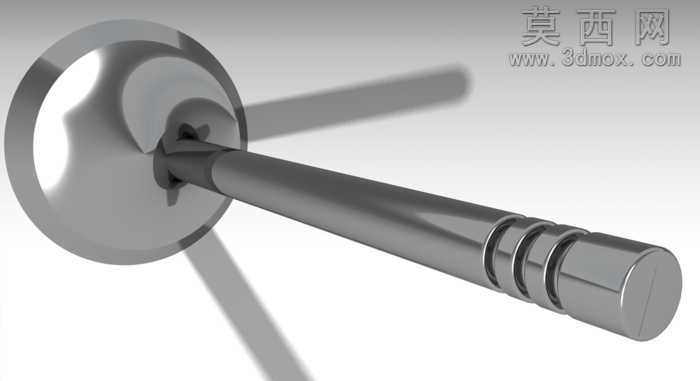

本模型为汽车发动机进气阀三维设计成果，采用CATIA V5R20完成全参数化建模，完整还原了进气门的真实结构与细节特征。建模过程中首先以旋转凸台命令生成气门的基础实体，针对盘部的锥面密封结构，通过精确的草图角度约束保证密封锥面的角度公差符合内燃机配件的设计规范，杆部的同轴度约束全程贯穿建模流程，确保盘部中心与杆部轴线的同轴度误差控制在合理范围内。杆部顶端的环槽结构采用切除拉伸命令生成，环槽的宽度、深度以及间距均参考量产进气门的实际尺寸进行参数化设定，可直接通过修改参数适配不同排量发动机的气门尺寸需求。模型渲染阶段采用金属镀铬材质，通过调整材质的反射率、粗糙度参数还原气门杆部的高光金属质感，盘部的受热区域则通过渐变材质区分，模拟发动机工作过程中气门盘部的温度分布特征。结构设计上充分考虑了进气门的工作工况，盘部的过渡圆角采用多段圆弧相切过渡，有效降低气门工作过程中的应力集中系数，杆部与盘部的衔接位置做了加厚处理，提升气门整体的结构强度，避免高速往复运动过程中出现断裂风险。模型同时提供STEP、IGS等通用格式文件，可直接导入各类有限元分析软件进行结构强度、热负荷仿真分析，也可用于发动机配气机构的运动仿真演示，为内燃机相关的教学、设计工作提供精准的三维数字模型支撑。
