可调式多轴圆柱铰链结构设计

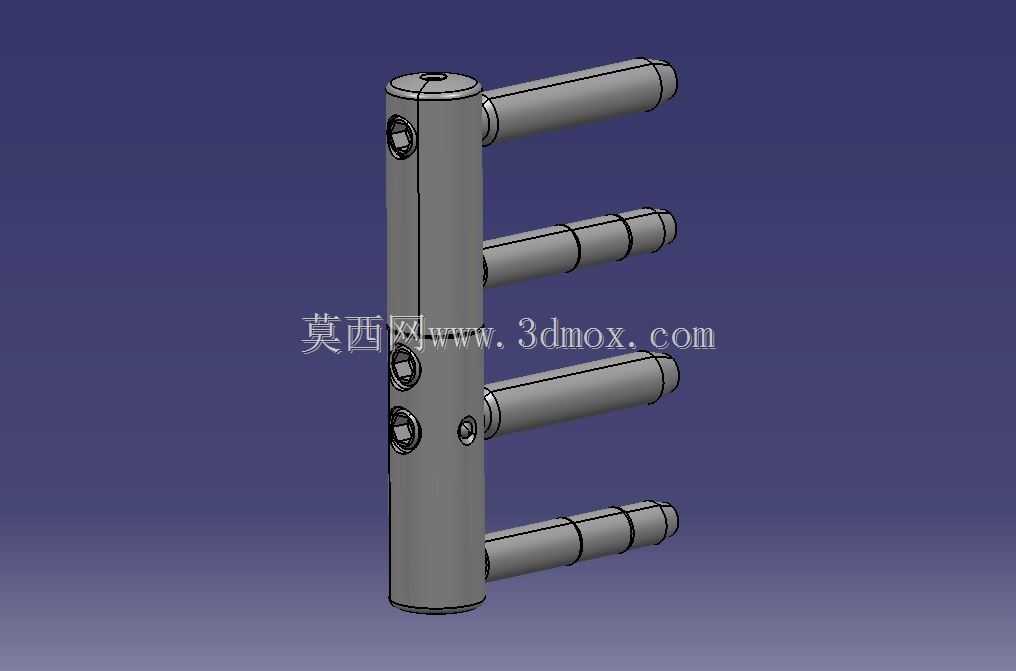

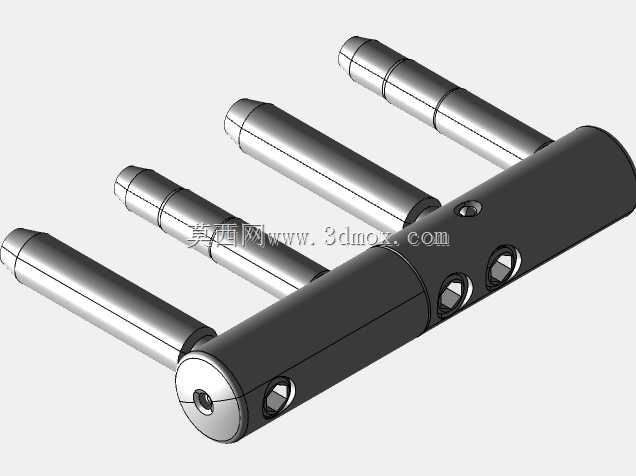

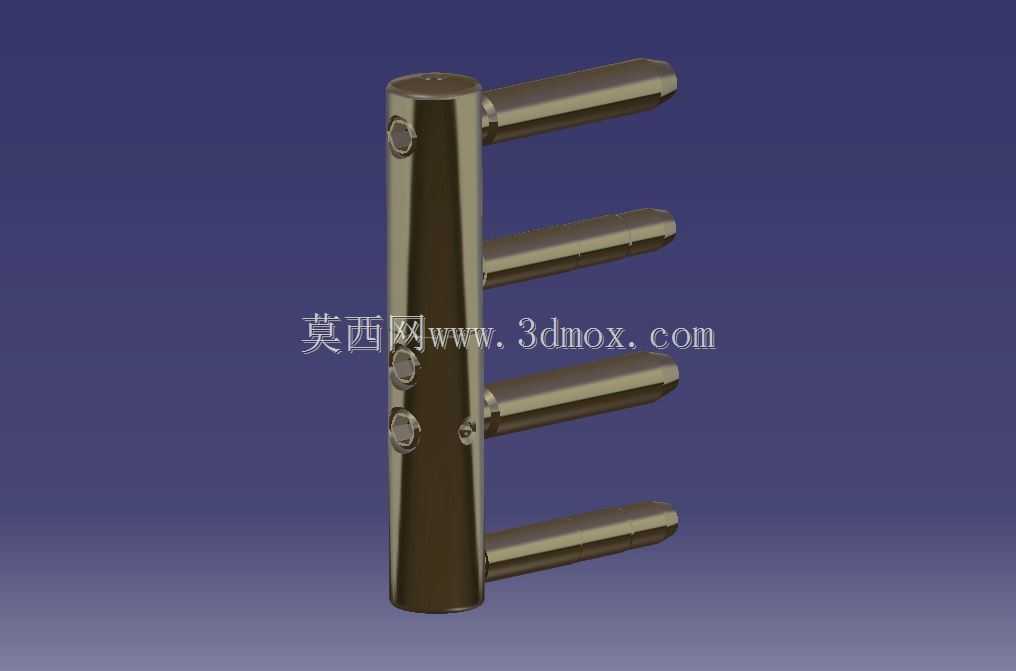

　　这类多轴可调铰链在实际工程场景中，多用于需要多点位同步铰接、且对安装对位精度有调节需求的柜体、特种门窗、小型设备舱门结构上，区别于常规单轴合页仅能实现单转动副的开合动作，该结构通过竖向主基座搭配四根横向伸出的铰接销轴，可同时对接四个独立的转动连接点位，让多扇联动门板或者分层式舱盖能够围绕同一竖向基准轴完成同步开合动作，避免多独立合页安装时出现的轴系不同心、开合卡滞问题。从实际使用功能来看，该铰链自带调节结构，也就是标注里提到的reglage调节功能，主基座侧面设置的多组紧定螺钉孔，可在安装完成后对每一根横向销轴的伸出长度、同轴度偏差进行微调，补偿安装面的加工误差，尤其是在钣金焊接框架、

　　铝型材拼装框架这类安装面平面度难以做到极高精度的场景下，这种微调结构能大幅降低现场安装的调试难度，不需要反复扩孔、打磨安装面就能让铰接转动保持顺滑。设计思路上，该结构没有采用传统合页的页片式结构，而是选用圆柱型主基座，一方面圆柱外形在竖向安装时，对安装孔的对位容错率更高，圆形截面不存在方形基座的角度对位问题，安装时只需要保证基座轴线与安装面垂直即可，不需要额外调整周向角度；另一方面圆柱基座的侧壁厚度均匀，加工紧定螺钉孔时不会出现壁厚不均导致的螺纹强度不足问题，每一根横向销轴都对应独立的紧定螺钉锁紧，单根销轴的位置调整不会影响其余销轴的固定精度，后期维护时如果某一根销轴出现磨损，只需要松开对应紧定螺钉即可单独更换，

　　不需要整体拆卸整个铰链，降低运维成本。从安装边界来看，主基座的轴向总长度为80mm，直径14mm，横向销轴的直径与基座匹配，每根销轴的伸出长度一致，相邻销轴的间距均匀分布，安装时只需要在固定侧的型材或者板件上加工直径14mm的竖向安装孔，将基座嵌入孔内后通过侧面的紧定螺钉完成径向固定即可，不需要在安装面加工大面积的沉台或者多组螺丝孔，对安装空间的占用极小，尤其适合安装空间局促、安装面宽度较窄的窄边门框、型材框架场景。在实际选型适配时，这类铰链的转动间隙控制是核心指标，设计时销轴与基座内孔的配合选用间隙配合公差，既保证销轴转动时无卡滞，又不会因为间隙过大导致门板出现下垂晃动，每根销轴的端部都做了圆角导向处理，

　　对接门板上的安装孔时能快速导入，不需要反复对位穿轴。和普通单轴铰链相比，这种多轴集成式的铰链不需要在同一竖向上安装多个独立合页，避免了多个合页安装时的轴系找正工序，单根基座集成四个铰接点位，安装时仅需一次找正基座的竖向垂直度，就能保证所有铰接点位的同轴度，大幅提升装配效率，在批量生产的设备柜体、标准化模组舱门结构中，这种结构能有效减少装配工时，降低对装配工人的技能要求。另外，该结构的全金属构型没有额外的塑料阻尼部件，依靠金属面的配合实现转动，耐温范围宽，在户外设备、高温工况的舱室门上使用时，不会出现低温脆断、高温软化失效的问题，紧定螺钉采用内六角结构，锁紧时受力均匀，不会因为长期开合震动出现松脱，必要时还可以在螺纹处涂覆螺纹锁固胶进一步提升防松性能，适配高震动的设备使用场景。
