办公桌面单孔手动打孔器三维设计

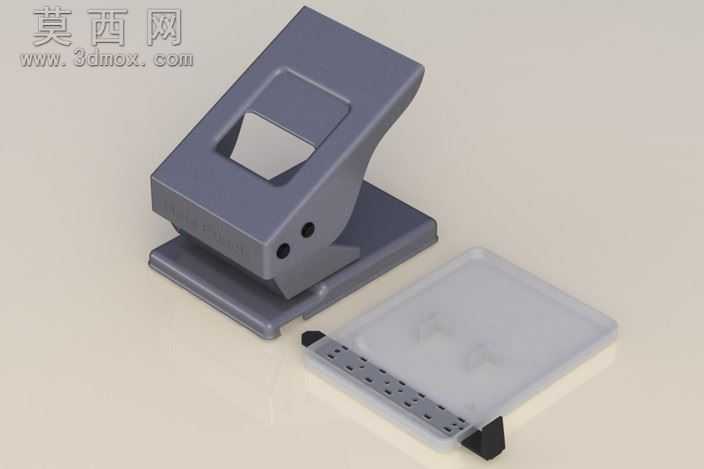

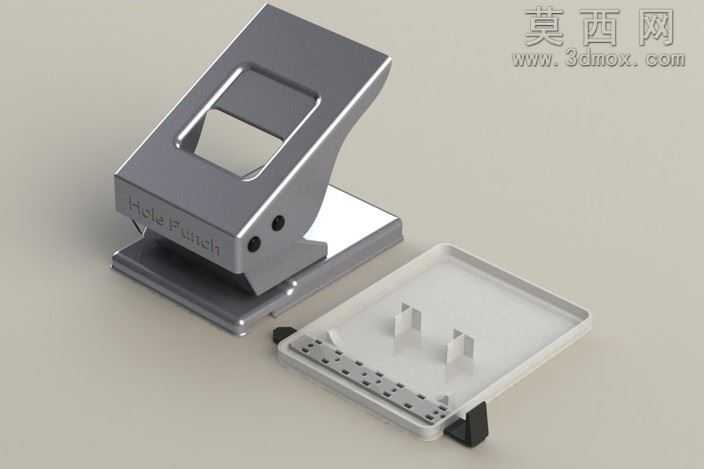

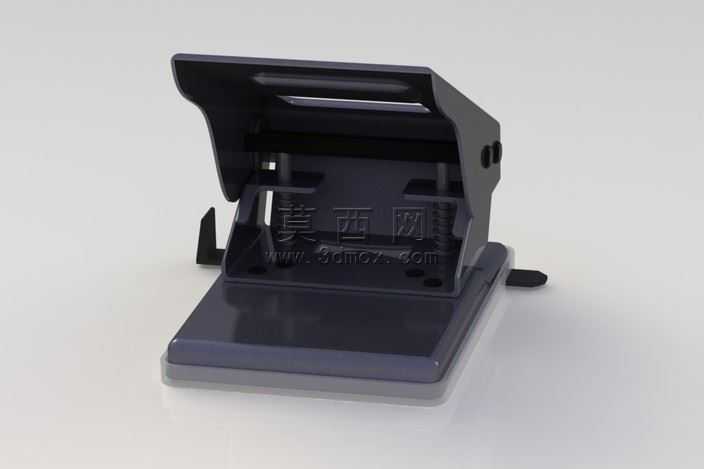

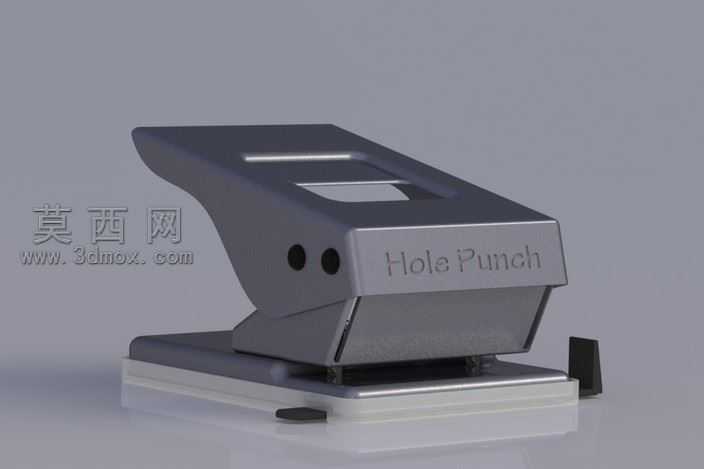

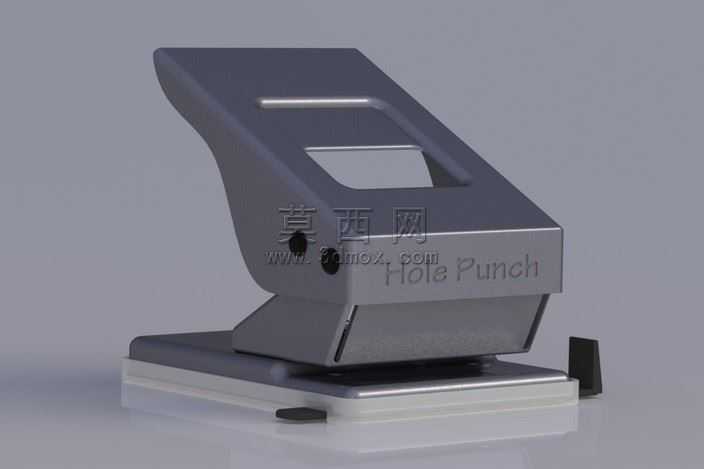

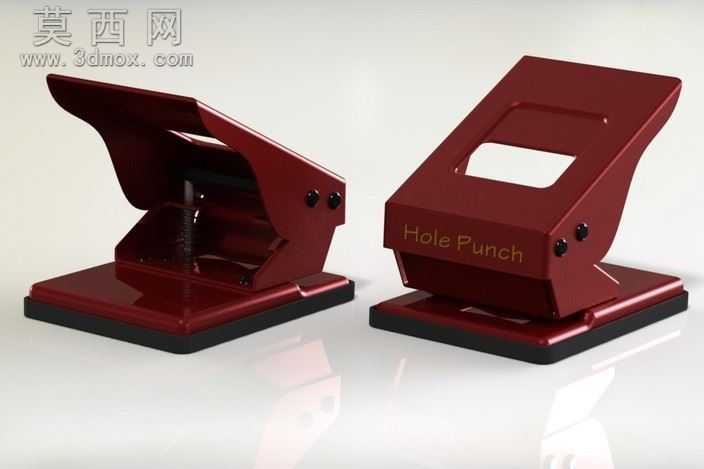

本作品为办公场景使用的手动单孔打孔器三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段优先梳理产品的功能逻辑与装配关系，将整体结构拆分为按压上盖、冲孔机芯、定位底座、纸屑收纳仓四个核心装配模块，每个模块单独完成零件建模后再进行总装配约束，确保各活动部件的运动行程符合实际使用逻辑。外观设计上采用流畅的斜切面流线造型，上盖部分做了内凹式握持槽设计，既提升按压操作的握持舒适度，也通过镂空结构减少不必要的材料用量，底座边缘做了圆角过渡处理，避免日常使用时的尖锐磕碰风险。材质渲染阶段针对不同部件做了差异化材质表现：主体外壳采用哑光磨砂硬质工程塑料材质，调整材质粗糙度参数模拟日常办公塑料件的细腻磨砂质感，冲孔机芯与底部定位滑轨采用哑光金属材质，添加细微的金属颗粒纹理提升真实感，底座防滑垫采用黑色软质橡胶材质，调整材质的漫反射与凹凸参数模拟橡胶的防滑纹理，纸屑仓的透明视窗采用半透明PC材质，添加轻微的折射效果还原透明塑料的视觉特征。结构设计上重点优化了冲孔的受力传导路径，上盖的杠杆结构经过参数调整，确保按压时的受力均匀传递到冲孔冲头，降低手动按压所需的力度，底座设置了可调节的纸张定位挡块，能够适配不同规格的纸张打孔定位需求，底部的纸屑收纳仓采用抽拉式结构，方便日常清理打孔产生的纸屑，整体装配间隙控制在0.1mm以内，既保证各活动部件的运动顺畅，也避免间隙过大导致的结构松动问题。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角照射，突出产品的轮廓线条与材质质感，添加弱补光消除暗部死黑区域，背景采用浅灰色渐变背景，让视觉焦点完全集中在产品本身，最终呈现的渲染效果能够清晰展示产品的外观细节与结构特征，可用于产品外观验证、结构可行性分析以及办公文具类产品的设计参考。
