本田CB750摩托车后悬架减震结构设计

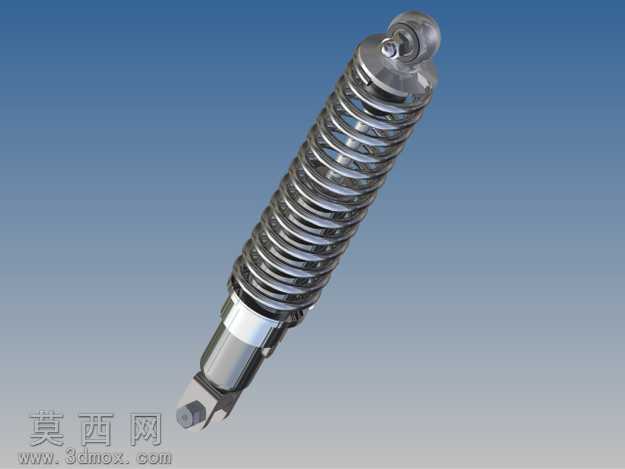

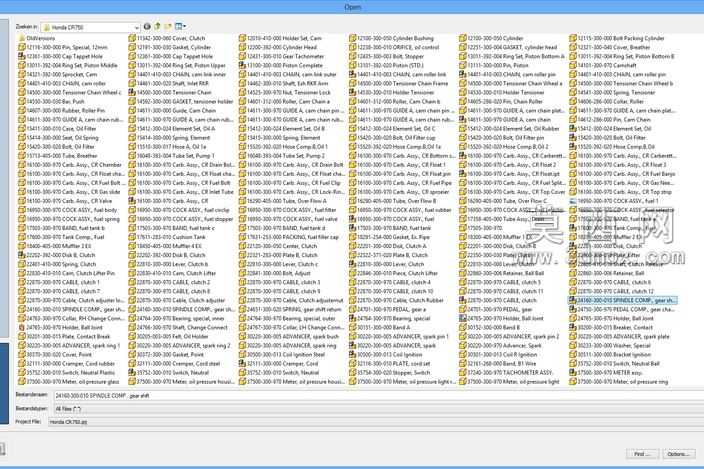

本作品为摩托车后悬架减震部件的三维建模设计，是本田CB750摩托车整车逆向建模项目中的核心底盘部件之一，建模过程以还原部件真实结构与装配逻辑为核心目标。建模阶段首先参考实车部件的测绘尺寸，梳理后悬架的组成模块，分为上端球头连接端、螺旋弹簧总成、阻尼套筒主体、下端叉形安装座四个核心部分，先通过草图绘制各部分的截面轮廓，利用旋转、拉伸等基础特征构建阻尼筒的内外套筒结构，精准还原套筒的阶梯轴造型、密封段的环形凹槽以及下端安装座的叉形开口与销轴孔位，保证安装位的尺寸公差符合实车装配要求。螺旋弹簧部分采用螺旋扫描特征生成，严格匹配实车弹簧的丝径、节距、中径参数，同时还原弹簧上下端的并圈磨平结构，确保弹簧与上下弹簧座的贴合面完全匹配，不存在装配干涉。上端球头结构单独建模后与阻尼筒上端完成装配约束，还原球头的万向转动间隙结构，匹配实车的连接活动角度范围。材质与渲染阶段，针对不同部件赋予对应材质属性：阻尼筒金属外壳采用镀铬金属材质，调整反射粗糙度模拟真实电镀层的高光与细微磨砂质感；螺旋弹簧采用弹簧钢材质，添加轻微的氧化层质感区分于镀铬部件；上下安装座的连接销轴、衬套部分采用调质钢材质，调整金属粗糙度呈现亚光金属质感；橡胶缓冲垫部分赋予丁腈橡胶材质，调整漫反射颜色与凹凸贴图还原橡胶表面的细微纹理。渲染阶段采用工作室渐变蓝背景，添加三点布光，主光从侧上方打亮部件主体突出金属反光，辅光补全暗部细节避免死黑，轮廓光勾勒弹簧与阻尼筒的边缘轮廓，最终呈现的渲染效果清晰展现部件的结构层次与材质差异。设计过程中重点验证了各部件的装配关系，确保弹簧压缩行程内不会与阻尼筒、安装座发生干涉，球头的转动范围符合摩托车后悬架的跳动行程要求，整体建模精度满足后续整车装配、运动仿真的使用需求，完整还原了该款后悬架的机械结构与外观特征。
