沙发棘轮角度调节铰接五金构件

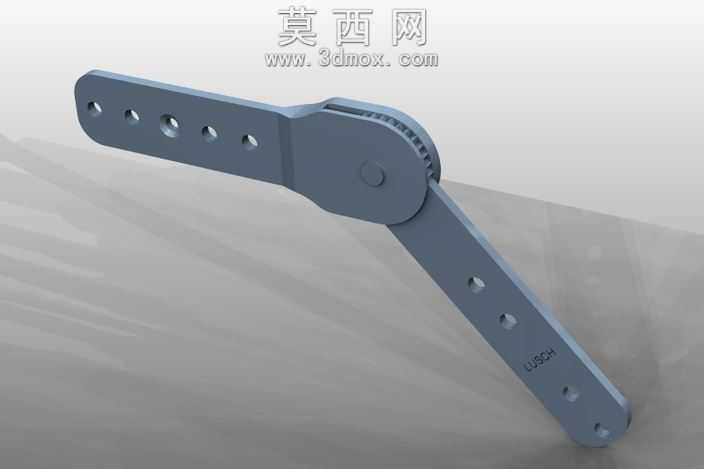

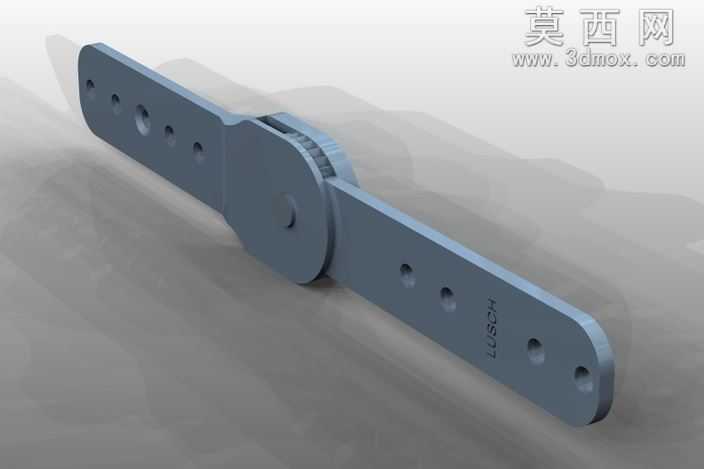

本作品为应用于室内装潢场景的沙发角度调节铰接棘轮构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循五金冲压件的加工工艺逻辑，对构件的每一处细节都做了工艺可行性校验。整体构件分为两个对称的冲压安装臂与中间的棘轮调节核心三个部分，两个安装臂分别预留了多组等距排布的安装孔位，孔位尺寸与排布间距完全适配常规沙发框架的安装标准，可直接通过自攻螺丝完成与沙发木质或金属框架的固定，无需额外做孔位二次加工。中间的棘轮调节结构采用渐开线齿形设计，齿部啮合间隙控制在0.02mm以内，既保证角度调节时的档位清晰感，又能避免长期使用后出现齿部滑牙、松动的问题，调节阻尼经过参数化调试，用户单手即可完成角度扳动操作，同时在任意调节档位都能提供足够的锁止力，承受成年人倚靠时的反向载荷不会发生自行偏转。材质渲染阶段采用哑光喷塑金属材质，还原了五金配件出厂时的表面处理效果，表面粗糙度参数设置为Ra1.6，既呈现出金属构件的扎实质感，又不会出现过度反光的失真问题，边缘处做了R0.5mm的圆角渲染处理，还原了冲压件去毛刺后的真实工艺细节。设计过程中优先考虑构件的耐用性与通用性，整体结构没有易损的细小零件，棘轮核心部分做了密封式结构设计，可避免日常使用中灰尘、纤维进入齿缝造成卡顿，整体厚度控制在12mm，安装后不会突出沙发框架表面，不会影响沙发外部软包的包覆平整度，适配市面上绝大多数可调节角度的沙发扶手、靠背的铰接需求，也可拓展应用于其他需要小范围角度锁止的装潢家具场景。
