手动螺杆式五吨压力工装设备设计

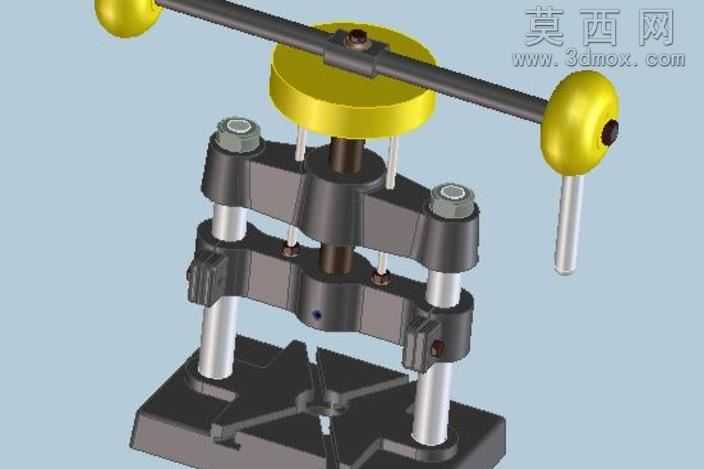

该作品为手动驱动的螺杆式压力工装三维建模设计，整体采用立式双导柱结构布局，在三维建模过程中，首先完成核心施压螺杆的参数化建模，通过螺旋扫描特征生成梯形传动螺纹，匹配顶部手动驱动杆的扭矩传递结构，驱动杆两端设置防滑握持球头，建模时对球头表面做圆弧过渡处理，避免锐边结构。上部施压座采用黄铜材质渲染，赋予金属金色哑光质感，与下部黑色铸铁材质的机架形成视觉区分，双导柱采用抛光不锈钢材质，表面添加轻微反光效果模拟金属加工面的光洁度。中部的滑动压块与导柱做间隙配合设计，建模时预留0.2mm的装配间隙，保证压块上下滑动顺畅无卡滞，压块与螺杆末端采用推力轴承衔接，降低转动摩擦阻力。底部工作台设置十字定位槽，建模时对槽边做倒角处理，方便待压装工件的定位固定，机架两侧的锁紧螺母采用标准外六角特征建模，添加防滑滚花细节提升真实感。整体渲染采用浅蓝纯色背景，打光采用三点布光方式，主光源从左上方45度照射，突出金属部件的轮廓层次，辅助光源补光消除暗部死黑，顶光勾勒顶部黄铜压盘的边缘反光。设计思路围绕小型手动压装作业需求，额定承载五吨压力，结构紧凑无需外接动力，适合车间小批量零件压装、校直等作业场景，所有部件建模均遵循机械加工工艺要求，不存在无法加工的异形结构，装配关系完全符合实际机械装配逻辑，各活动部件的运动行程经过参数校验，保证手动驱动时施力顺畅，压力传递稳定无偏移。
