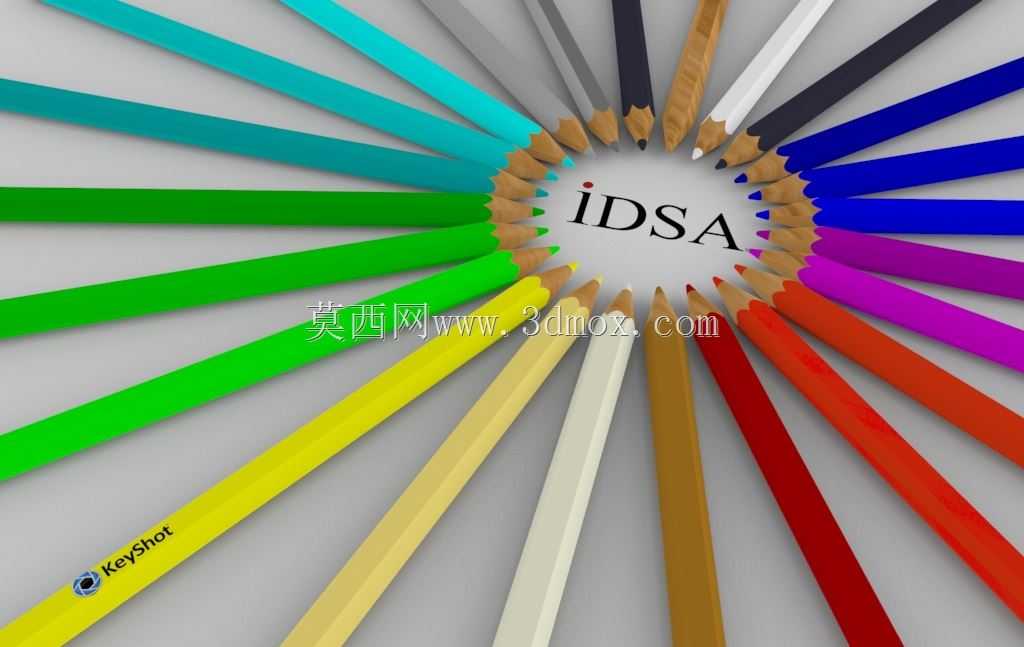

多色彩组合放射排布彩色铅笔三维造型

　　这套彩色铅笔的三维造型，核心还原了日常绘图场景中彩铅的真实结构与排布效果，首先从实际应用场景来看，这类彩铅广泛覆盖手绘设计、美术创作、儿童涂鸦、工程草图标记等多个场景，不同色号的笔身对应不同的色彩输出需求，在工业设计手绘环节，工程师常使用高饱和度彩铅标注装配体的不同零件分区，美术从业者则通过叠色实现画面层次表达，儿童使用场景下更侧重笔身握持的防滑性与铅芯的抗断裂能力。

　　从产品功能特性来看，单支彩铅的结构分为木质笔杆、铅芯、切削笔尖三个核心部分，木质笔杆采用常规六棱柱截面设计，该截面形态经过长期市场验证，既能避免铅笔在倾斜桌面滚落，又能匹配多数人握持时的手指贴合角度，握持区域的棱边做了微小圆弧过渡，不会出现硌手的问题；铅芯部分根据色彩不同调整了成分比例，高饱和度的红、蓝、绿色铅芯适当提升了蜡质占比，涂绘时显色更均匀，浅黄、米白等浅色系铅芯增加了黏土占比，避免涂绘时出现掉渣结块的问题；切削后的笔尖锥度控制在22度左右，这个角度既能保证笔尖有足够的强度不易折断，又能维持较细的画线宽度，满足细节刻画需求。

　　设计思路上，本次造型没有采用单支铅笔独立建模后简单阵列的方式，而是先完成单支彩铅的全参数化模型，将笔杆长度、截面外接圆直径、铅芯直径、笔尖锥度、切削长度都设置为可调整参数，之后根据放射排布的视觉需求，调整每支铅笔的旋转角度与轴向位置，让所有铅笔的笔尖共同指向中心区域，形成聚拢的放射视觉效果，同时每支铅笔的笔身色彩做了差异化区分，覆盖了常规彩铅套装的主流色号，相邻笔身的色彩选择了色环上间隔30度以上的色相，避免相邻色彩过于接近导致视觉层次模糊。笔身表面的印刷标识也做了还原，标识位置距离笔尾15mm处，符合常规文具产品的标识印刷规范，不会干扰正常握持区域。

　　外形尺寸与安装边界方面，单支彩铅的总长度控制在175mm，笔杆截面外接圆直径7.2mm，铅芯直径3.2mm，切削后的笔尖露出长度8mm，这个尺寸完全匹配市售常规彩铅的实际尺寸，可直接用于文具产品的展示渲染、包装设计效果模拟等场景；整套放射排布的模型整体外轮廓直径为360mm，中心聚拢区域的直径为20mm，所有铅笔的笔尖都处于同一平面上，没有出现前后错位的穿模问题，笔身之间的最小间隙控制在2mm以上，既保证了放射排布的紧凑视觉效果，又不会出现笔身互相干涉的问题。如果需要将该模型用于动画场景，可直接给单支铅笔添加轴向移动参数，模拟铅笔从中心向外散开或者向内聚拢的动画效果，参数化的结构也支持快速调整笔杆长度、铅芯直径等参数，适配不同年龄段使用的彩铅产品建模需求，比如儿童使用的短款彩铅可直接将笔杆长度调整为100mm，加粗铅芯直径至4mm，无需重新搭建基础模型。

　　从结构合理性角度验证，六棱柱笔杆的壁厚均匀，木质部分的最小厚度为2mm，完全满足实际生产中木材切削加工的强度要求，不会出现加工时笔杆开裂的问题；笔尖部分的铅芯与木质笔杆的结合面做了锥面贴合处理，和真实彩铅的铅芯固定方式一致，不会出现铅芯松动脱落的结构问题。模型的曲面过渡全部采用G2连续，笔杆棱边的圆弧过渡半径0.3mm，渲染时不会出现棱角处的硬边反光问题，表面材质可根据需求调整为哑光木质、亮面烤漆等不同效果，适配不同的展示场景需求。
