四足仿生行走机器人机械结构设计

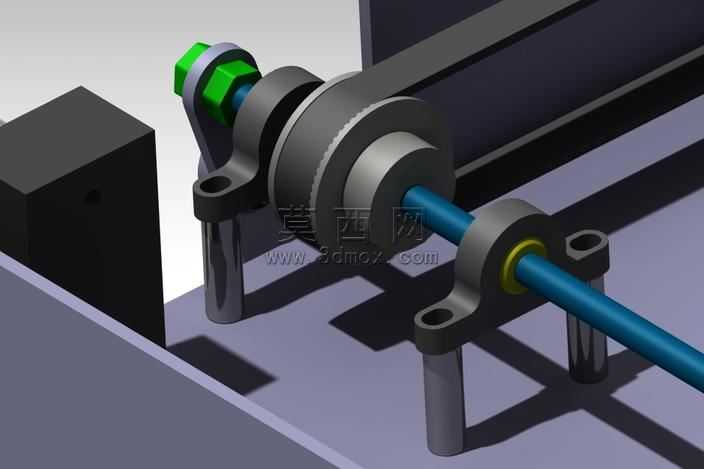

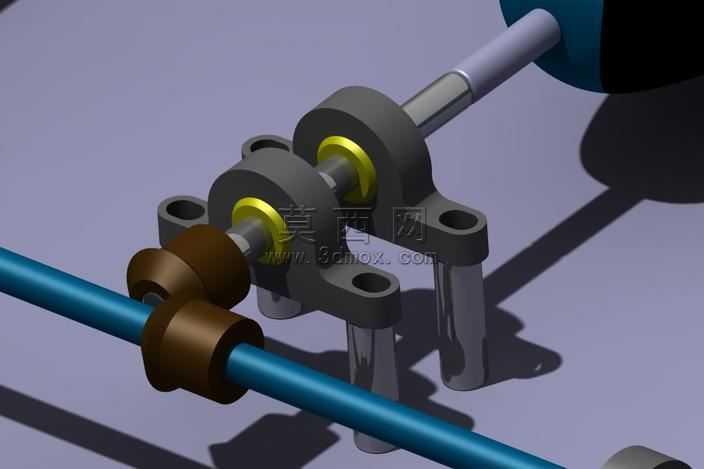

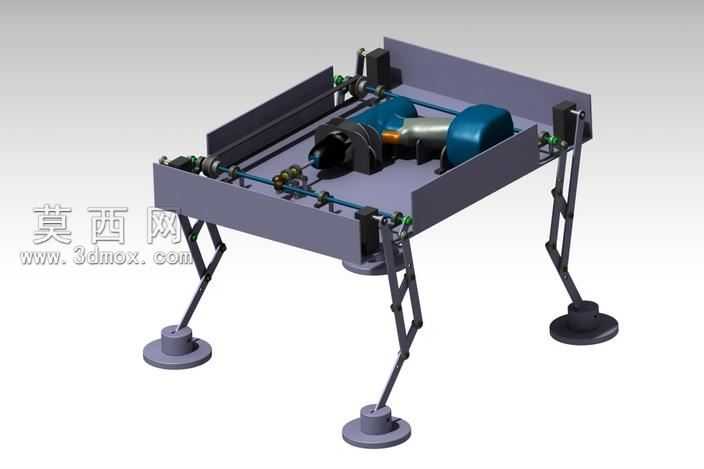

本作品为四足仿生行走机器人的三维机械结构设计，整体采用对称式布局完成建模搭建，在三维建模过程中严格遵循机械设计的装配逻辑，对每一处传动部件、连接结构都做了精准的尺寸约束与配合校验。模型主体承载平台采用板式框架结构，平台表面预留了动力元件、传动组件的安装定位槽位，能够保证核心部件安装的同轴度与位置精度，平台边缘设置的立式挡板可对内部元件起到防护与限位作用，避免行走过程中元件出现移位。四条行走支腿采用多连杆串联式结构设计，每一条支腿都设置了多组转动副，通过连杆之间的角度变化模拟生物腿部的关节运动轨迹，支腿末端采用大直径圆盘式足端设计，能够增大与地面的接触面积，提升行走过程中的支撑稳定性，降低足端对地压强，适配不同平整度的行走路面。动力与传动部分的建模还原了电机、传动轴、联动杆件的完整配合关系，动力输出轴通过横向布置的传动杆将动力同步传递至四条支腿，通过连杆机构的运动转换实现各支腿的步态协调，可完成类似生物的连续行走动作，整体传动路径做了简化设计，在保证运动功能实现的前提下减少了冗余部件，降低了结构复杂度与装配难度。渲染环节针对不同部件做了差异化的材质赋予，金属杆件、传动部件采用哑光金属材质，主体承载平台采用磨砂工程塑料材质，动力元件外壳做了亮面烤漆质感处理，足端支撑盘采用防滑橡胶材质，通过材质的区分清晰展现不同部件的功能属性，同时通过光影渲染突出了结构的层次感与机械质感。设计思路围绕仿生行走的核心需求展开，以学生项目的实践定位为基础，在结构设计上兼顾了运动可行性、装配便捷性与展示直观性，没有过度追求复杂的控制结构，而是聚焦于机械行走机构的运动原理实现，通过规整的三维建模完整呈现了四足仿生行走机器人的机械构成，清晰展示了从动力输入到步态输出的完整机械传动逻辑，能够直观体现仿生步行机械的结构设计思路与运动实现方式。
