波莫纳香蕉杰克接线连接组件结构设计

　　在电子测试、实验台接线、低压电气信号转接这类日常工程场景里，香蕉插头配套的杰克座是再常见不过的连接部件，很多时候原厂并不会提供完整的三维装配模型，给整机装配的干涉检查、布局预留带来不少麻烦，这套波莫纳规格的香蕉杰克组件模型，就是针对装配场景的实际需求搭建的，完全匹配实物的装配尺寸与外形轮廓，能直接导入总装配体完成布局校验。

　　从实际使用场景来看，这类香蕉杰克主要用在测试仪器面板、实验台接线排、教学实训装置的信号转接位置，承担低压测试信号、小功率供电回路的快速插拔连接功能，相比螺丝压接的端子，它的插拔效率更高，接触可靠，适合需要频繁改接线的测试类场景，日常使用中配合标准香蕉插头使用，插合后能保持稳定的接触压力，不会因为轻微的拉扯出现接触不良的问题。

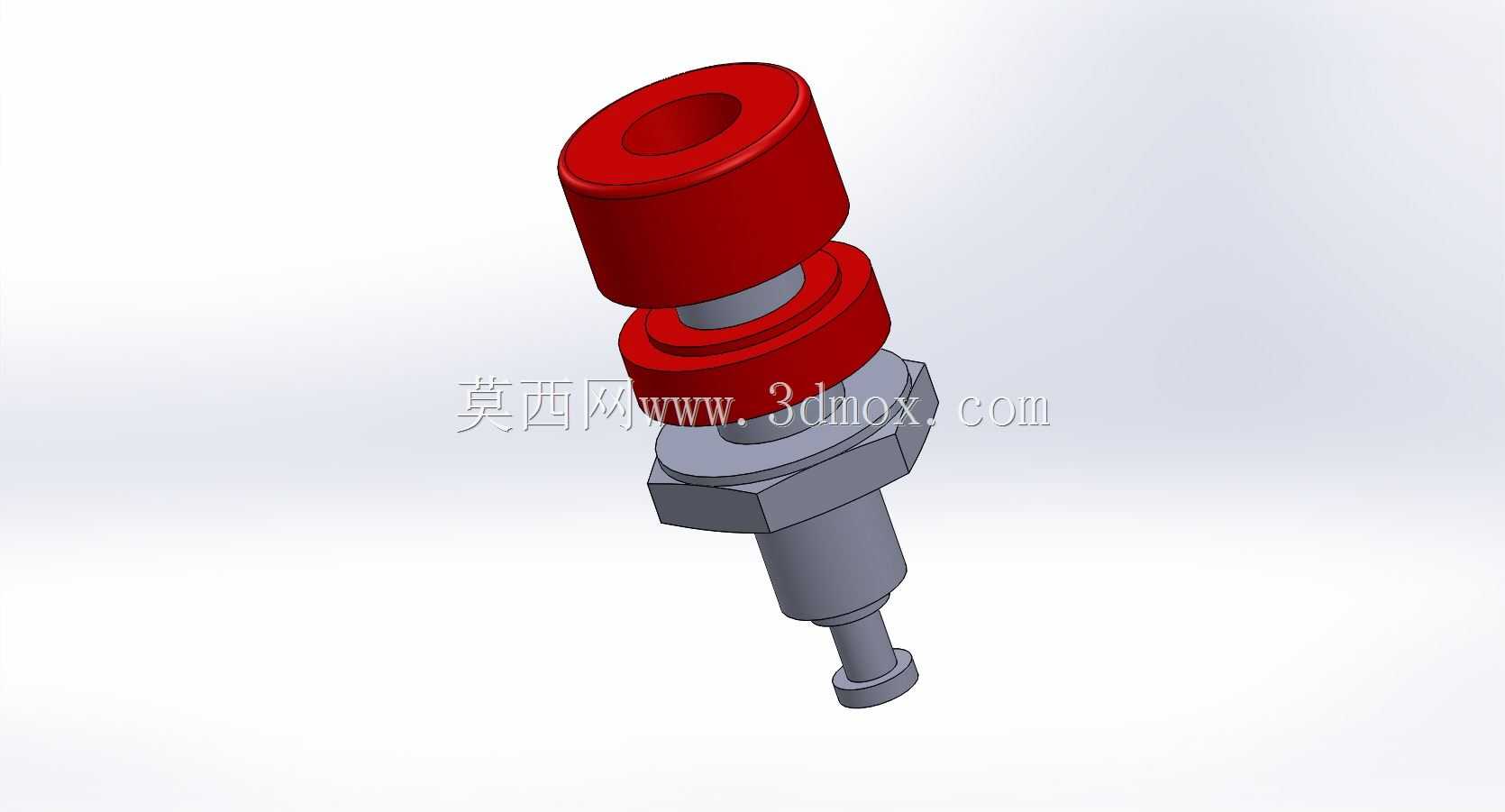

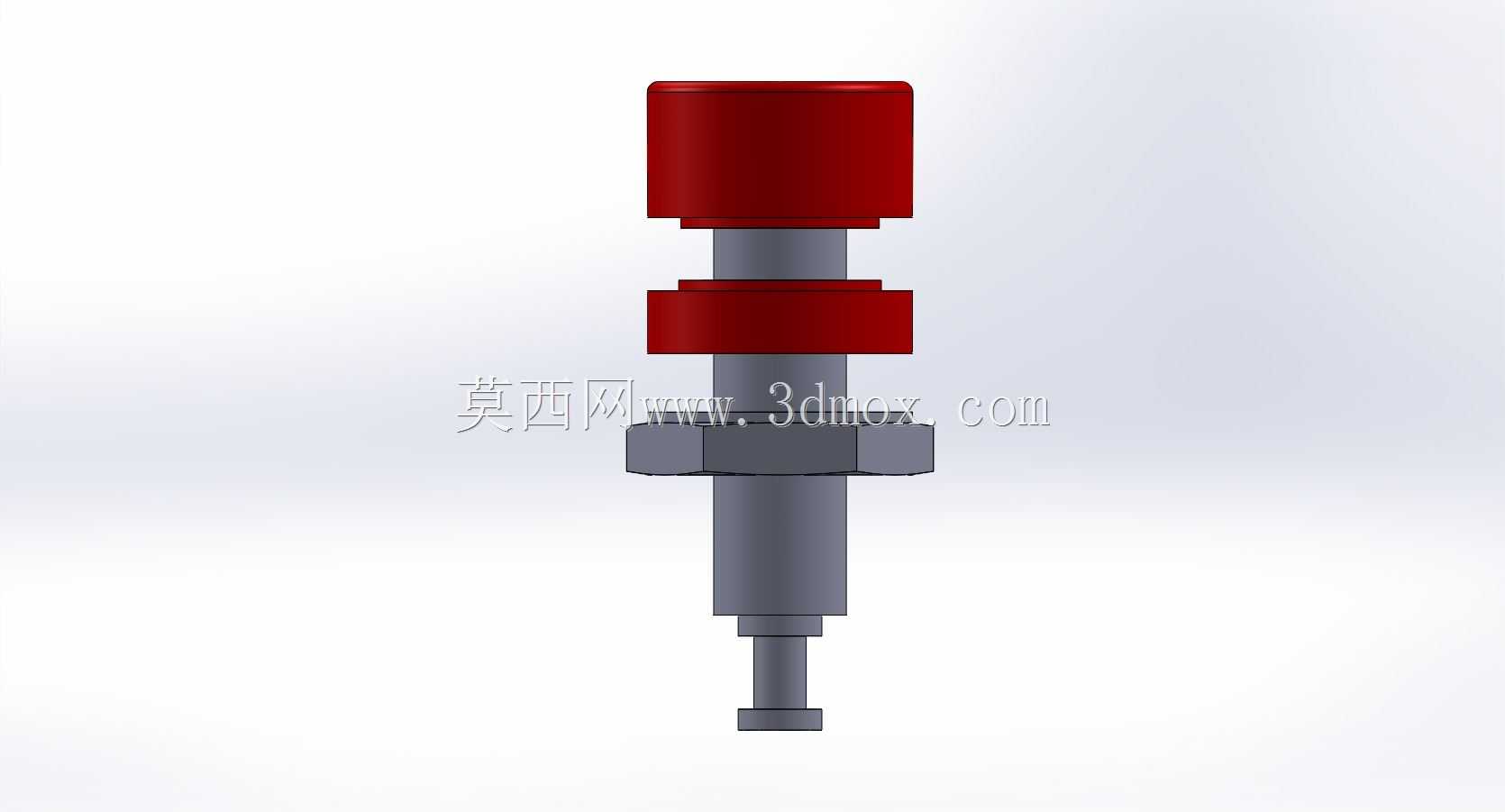

　　整个组件的结构分为几个功能段，最上端的红色绝缘帽是操作握持段，做了滚花质感的防滑结构，方便操作人员插拔的时候施力，绝缘帽采用台阶式的圆柱造型，既保证了足够的绝缘爬电距离，又不会占用过多的面板安装空间；中间段是红色的绝缘隔套，隔开上部操作区和下部的金属安装段，避免接线的时候出现误碰短路的问题；金属安装段采用六角螺母配合外螺纹的结构，这部分是整个组件的安装基准，安装的时候只需要在面板上开出对应直径的安装孔，把组件从面板正面穿入，背面用配套的六角螺母锁紧，就能完成固定，安装边界非常清晰，六角对边尺寸、螺纹外径、安装孔预留间隙都完全匹配实物规格，布局的时候不需要额外预留避让空间，只要按照给出的安装尺寸开孔，就能顺利完成装配。

　　下部的金属插杆是和香蕉插头配合的接触段，插杆末端做了小圆角导向，方便插头顺利插入，插杆的直径、有效插合长度都严格按照通用香蕉插座的行业尺寸设计，能兼容市面上绝大多数标准4mm香蕉插头，不会出现插不进去或者配合过松的问题。整个模型的外形尺寸完全还原实物比例，总长度、最大外径、安装螺纹的长度、六角螺母的厚度这些关键装配尺寸都做了校验，导入装配体之后，可以直接用来检查面板厚度适配性、背部接线空间预留、相邻端子之间的安全间距，避免实际加工面板的时候出现孔位不对、间距不够、安装后和内部元器件干涉的问题。

　　设计的时候没有做多余的工艺简化，把实际装配需要用到的所有特征都保留了下来，包括绝缘件的台阶过渡、金属件的棱角倒角、螺纹段的有效长度，甚至六角螺母的对边棱角都做了还原，不是那种简化后的示意模型，不管是用来做装配干涉检查，还是做设备的外观渲染，都能满足使用要求。很多工程师在做测试类设备的结构设计的时候，往往会因为缺少这类标准接插件的三维模型，只能大概画个方块占位，等到实际采购配件回来装配的时候，才发现预留的空间不够，或者安装孔位开错，导致面板返工，这套模型就能很好地解决这个问题，所有安装相关的尺寸都和实物一致，直接调用就能完成布局，不需要反复核对配件样本调整尺寸。

　　从功能特性上来说，这种香蕉杰克的绝缘部分采用硬质绝缘材料，有足够的机械强度，插拔的时候不会因为受力出现开裂，金属部分采用导电性能良好的铜质基材，保证接触电阻足够小，传输小信号的时候不会出现额外的信号衰减，安装结构采用螺纹锁紧的方式，固定之后非常牢靠，即使频繁插拔也不会出现松动移位的问题，适合用在需要经常操作的测试面板上。在做三维布局的时候，除了组件本身的尺寸，还要注意背部接线的空间预留，插杆尾部是接线位置，需要预留足够的空间用来焊接导线或者压接接线端子，模型里已经把尾部接线段的长度还原出来，布局的时候只要按照模型的尾部长度预留接线空间，就不会出现接线后后盖盖不上的问题。另外相邻两个杰克之间的间距要满足电气安全距离要求，按照低压信号的绝缘要求，相邻端子的中心距不小于10mm就能满足常规使用需求，模型本身的最大外径是固定的，排布的时候直接按照中心距阵列就能快速完成整排端子的布局，不需要反复测量单个零件的尺寸。
