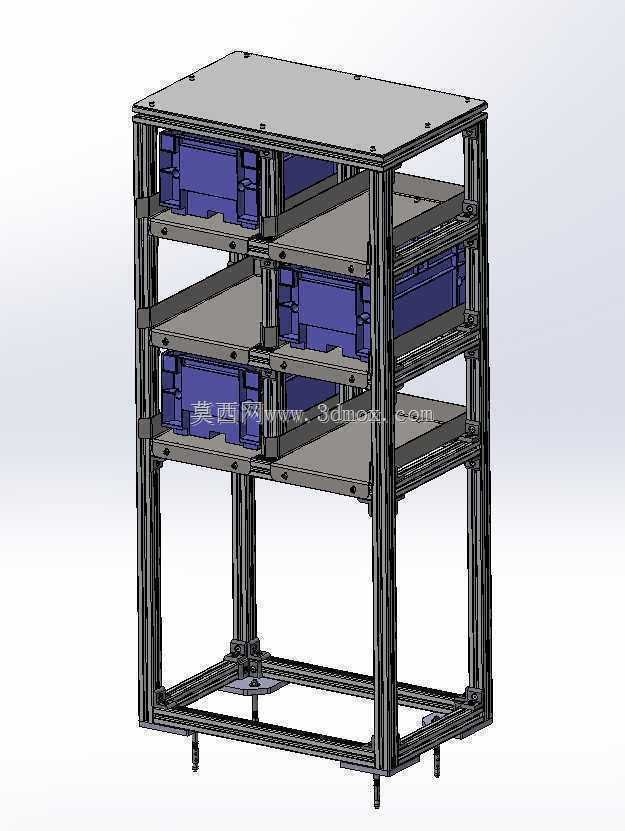

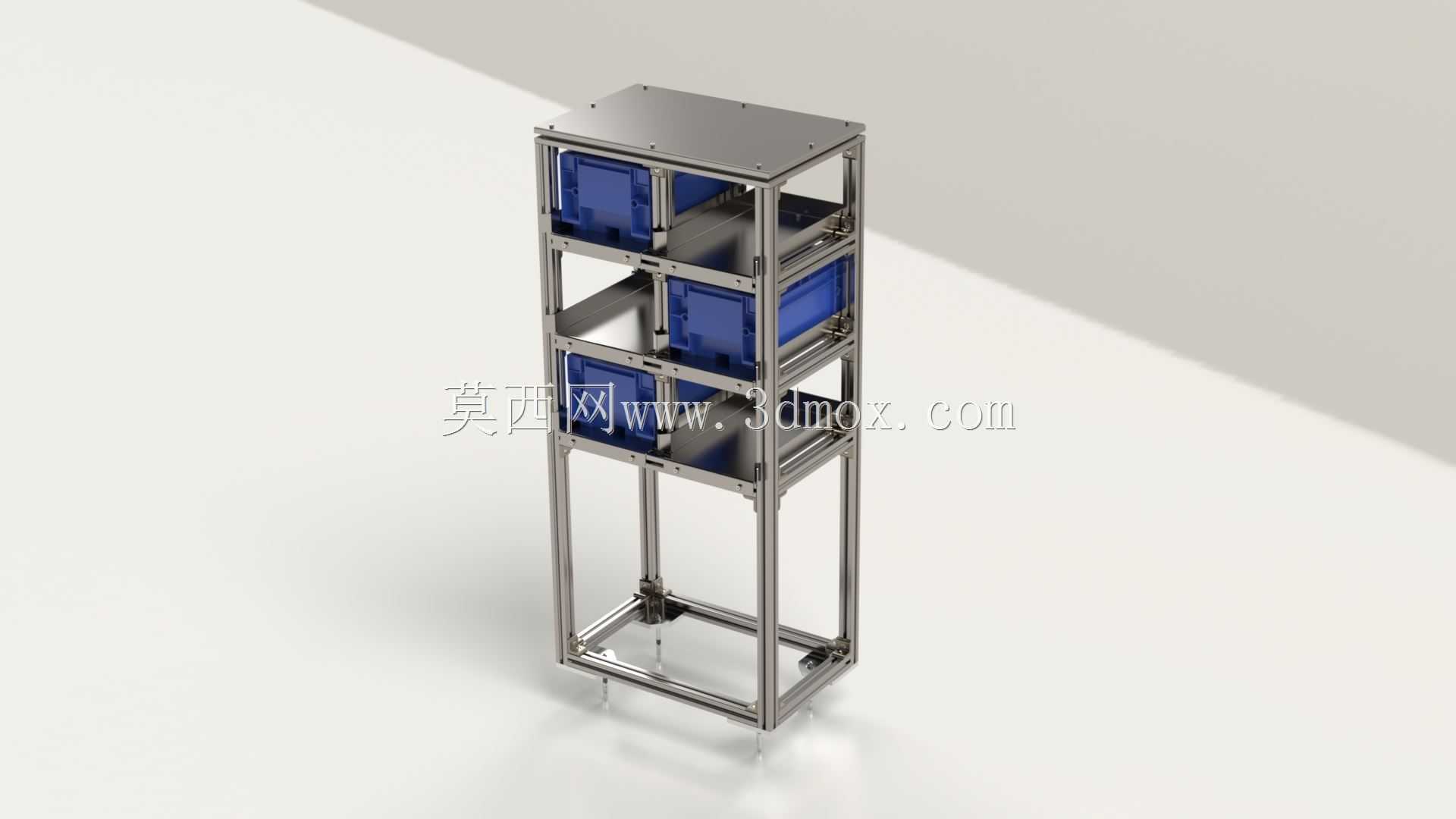

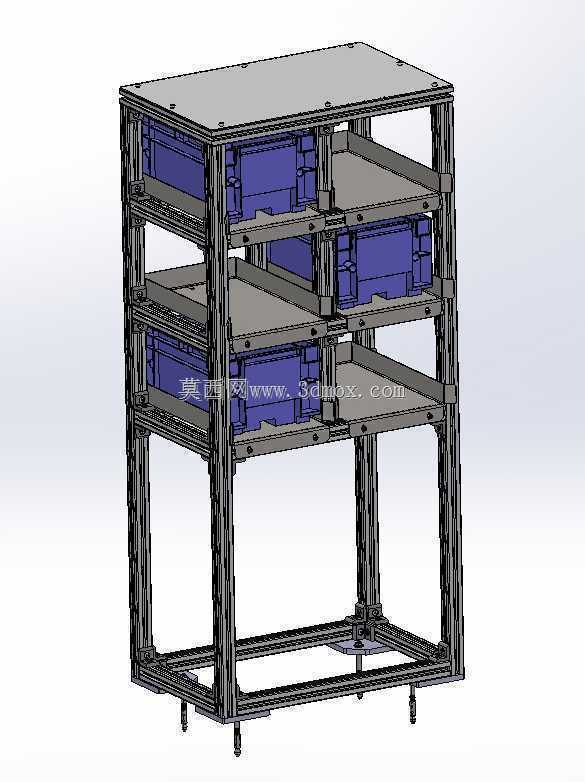

工业铝型材三层箱式物料存储架

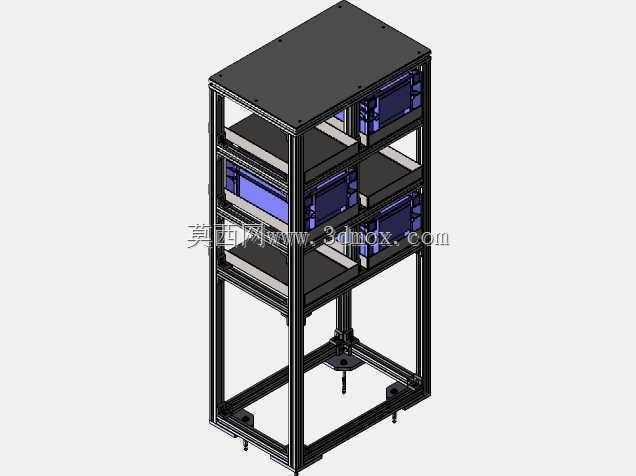

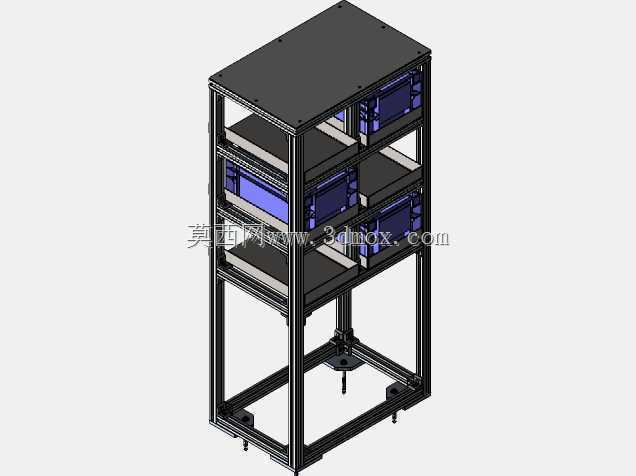

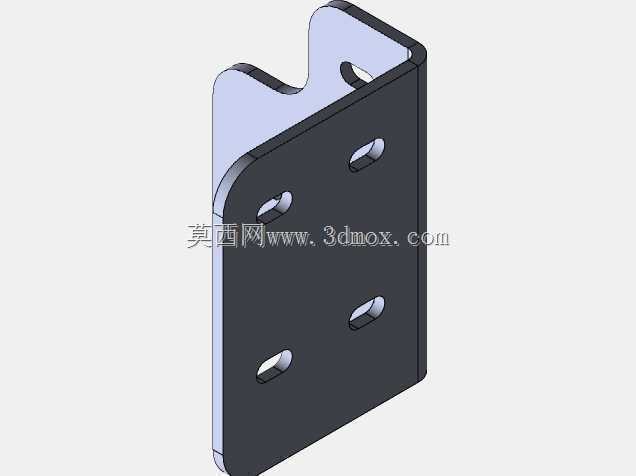

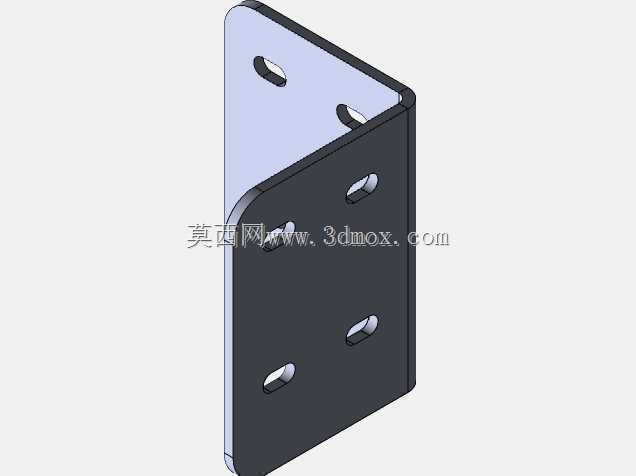

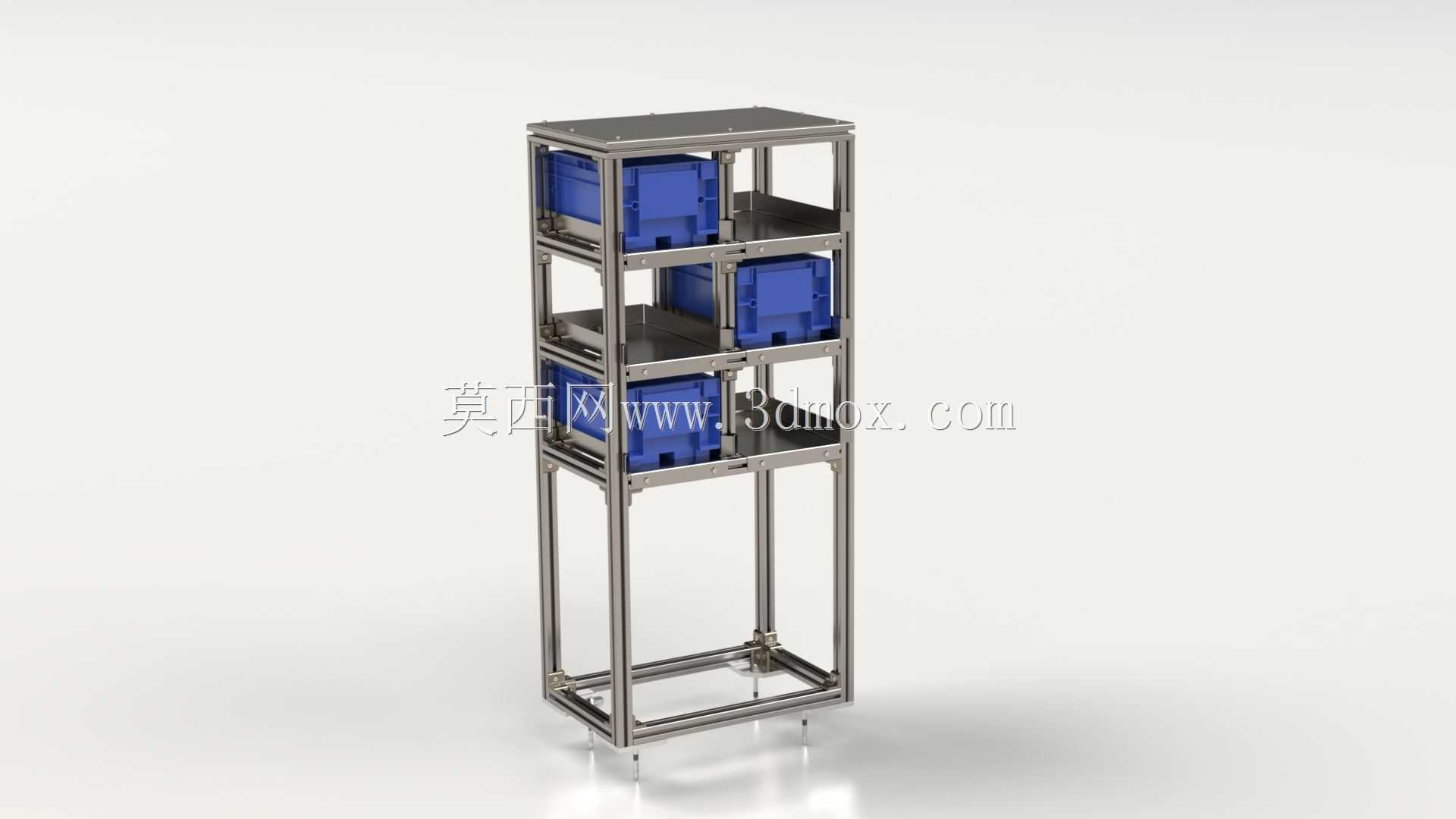

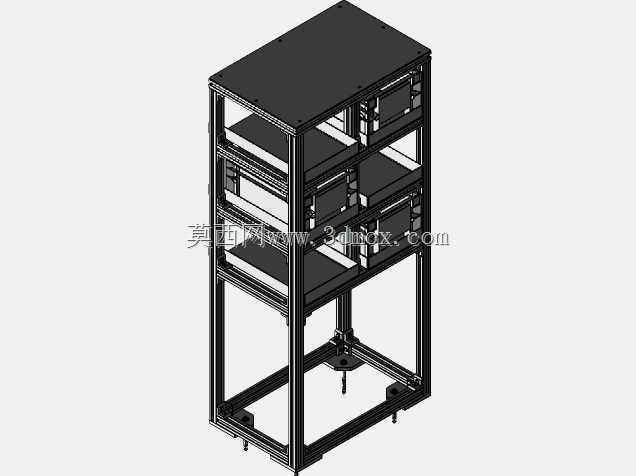

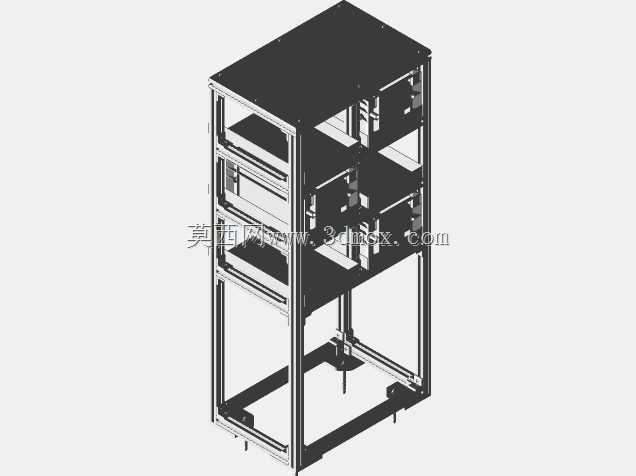

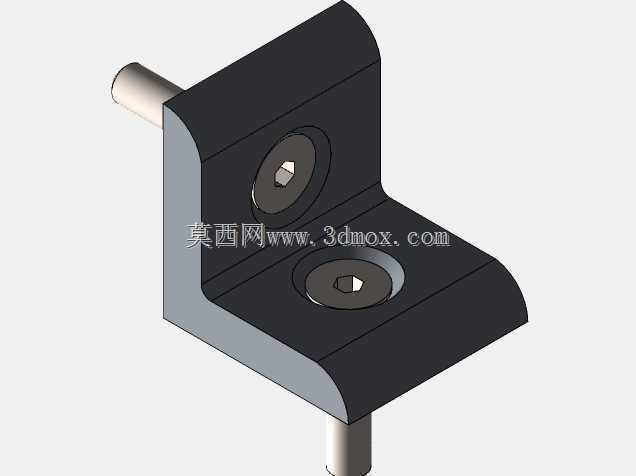

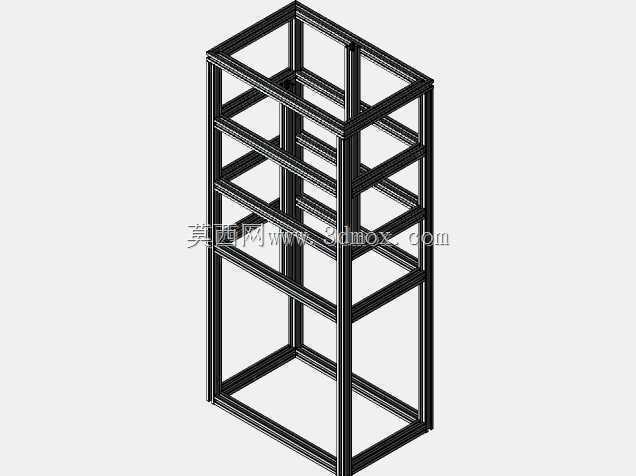

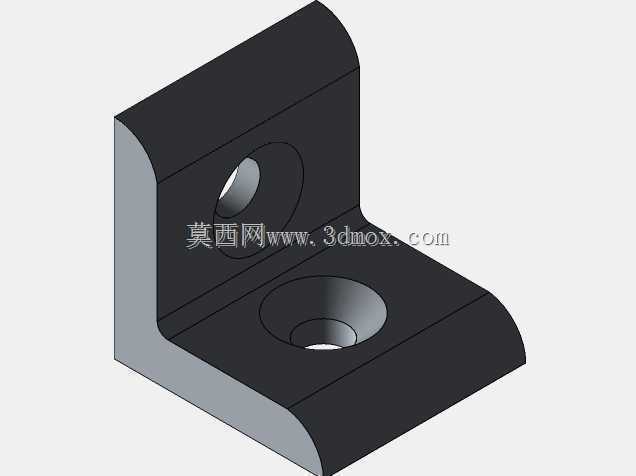

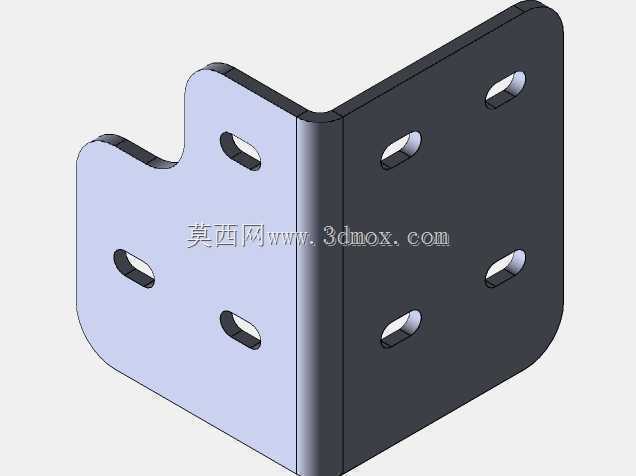

　　这款三层结构的箱式存储架，主要面向车间工位旁的小件物料规整、生产线边的零件周转存放、实验室工具耗材分类收纳场景设计，适配标准尺寸的塑料周转箱放置需求，解决零散小件堆放杂乱、取放效率低的现场管理痛点。整体框架采用工业铝型材搭配专用连接件组装，无需复杂焊接工序，所有连接部位依靠型材槽内的预置螺母与螺栓锁紧，装配完成后框架整体形变量控制在工业存储设备的允许范围内，长期承重使用不会出现型材变形、连接松脱的问题，后期如果需要调整层间距、拓展架体层数，只需要松开对应位置的紧固件即可重新排布，不需要对架体做破坏性改动。架体的层板采用平整金属板材铺设，表面做耐磨防刮处理，每层层板的承重冗余经过核算，可同时放置三个满装标准塑料零件盒，

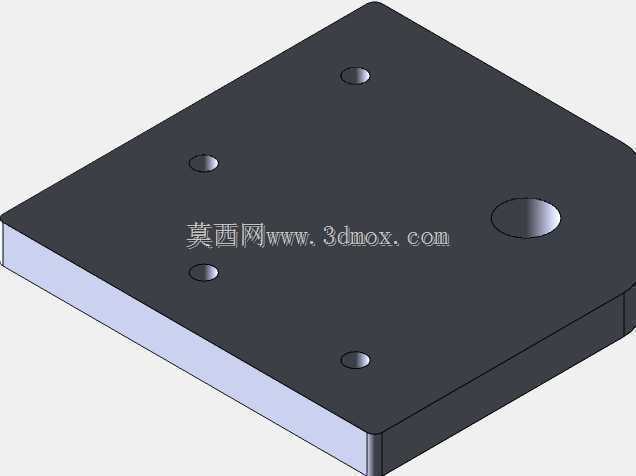

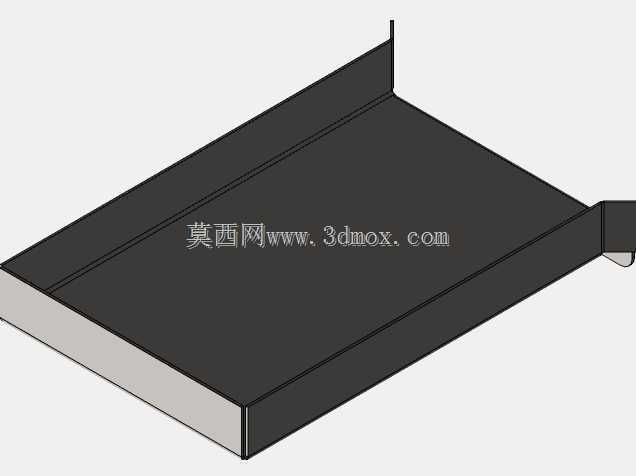

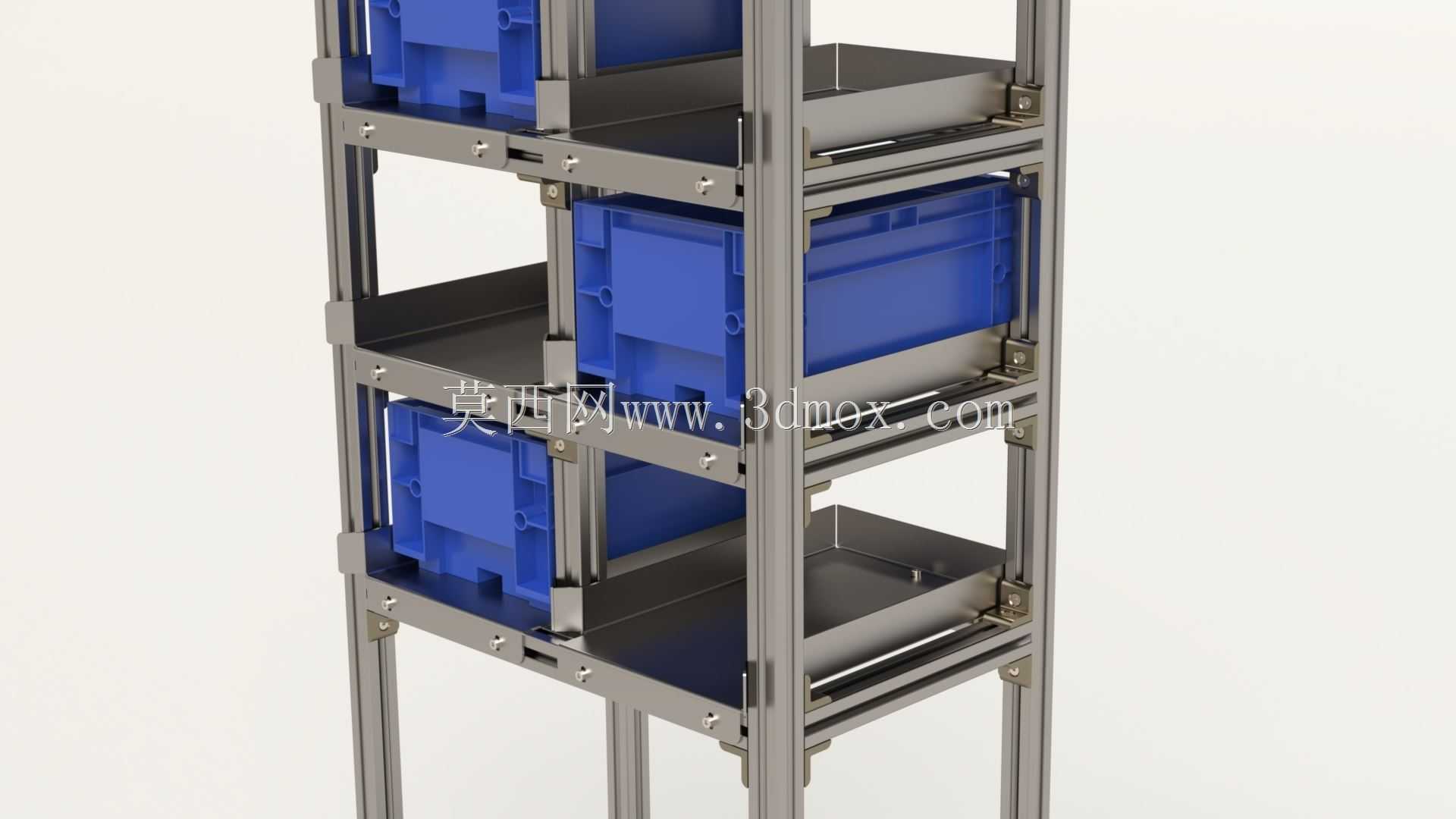

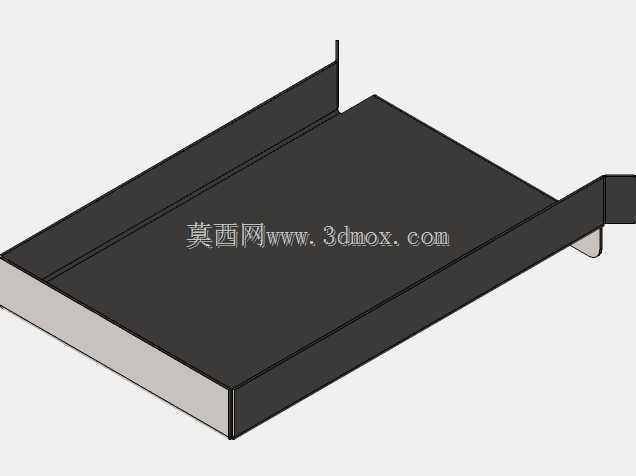

　　层板边缘做折边处理，避免放置在层板上的周转箱意外滑落，同时折边结构也提升了层板自身的抗弯强度，减少满载状态下的中部下挠量。架体底部配置可调节支撑脚，能够适应车间地面不平整的安装条件，通过旋转支撑脚的调节螺母，可将整个架体调整至水平状态，避免因地面倾斜导致架体受力不均、物料滑落的问题，支撑脚底部采用防滑橡胶垫，既可以增大与地面的摩擦力提升架体稳定性，也能避免金属底座划伤车间环氧地坪。在设计过程中，首先明确了适配的标准周转箱外形尺寸，以此反推每层的净空高度、层板的有效放置宽度与深度，确保周转箱推入层位后不会出现卡滞、前后突出架体的问题，层与层之间预留了足够的手部操作空间，操作人员取放箱内零件时不需要过度俯身或者抬臂，

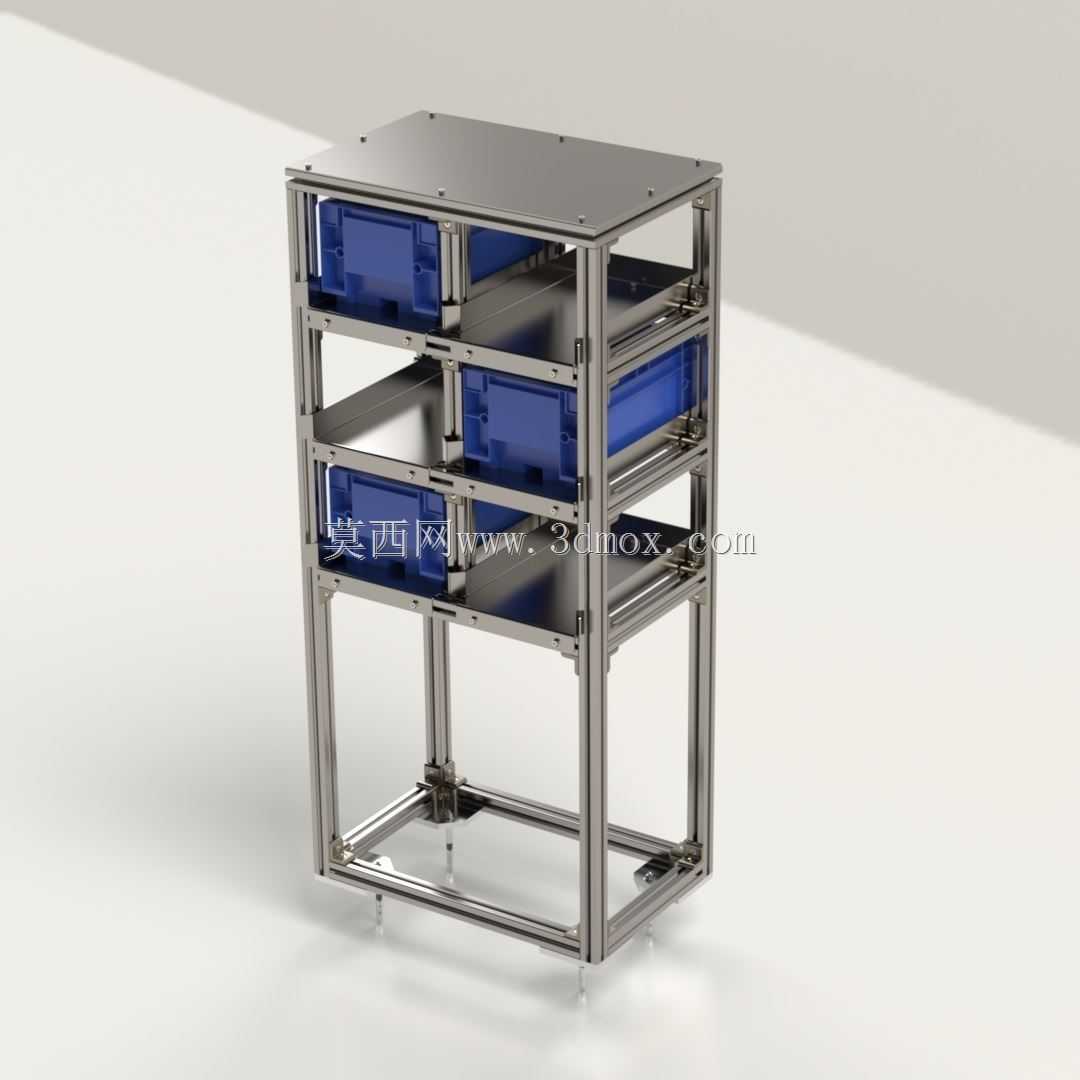

　　符合工位作业的人机工程要求。架体的顶部设置整块平整台面，可临时放置作业指导书、常用检具或者待分拣的零散零件，拓展架体的使用功能，不需要额外在工位旁增设小工作台。框架的铝型材截面选型经过承重校核，竖型材采用大截面规格承担整体竖向载荷，横撑型材根据每层的承重要求匹配对应壁厚，在架体的背部与侧部加装横向加强撑，避免满载状态下架体出现侧向晃动，提升整体结构刚性。这款存储架的安装边界清晰，整体占地尺寸紧凑，可直接放置在生产线边的设备间隙、工位旁的空余区域，不需要占用大面积的车间通道空间，多个同规格架体可并排拼接使用，通过专用连接件将相邻架体的竖型材锁紧，形成整排的物料存储区，统一管理同工位或者同工序的各类零件、耗材。不同于传统的焊接式货架，

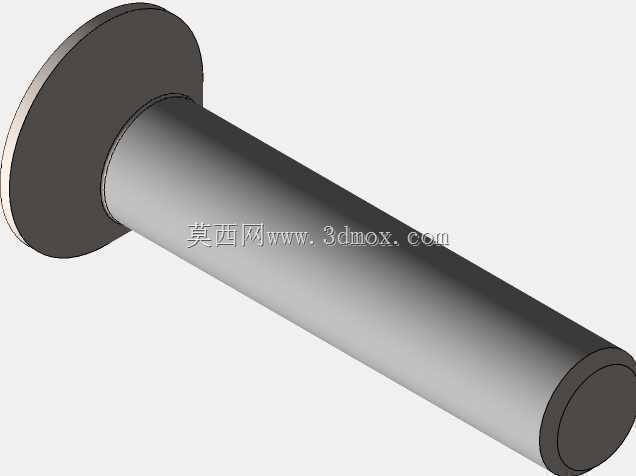

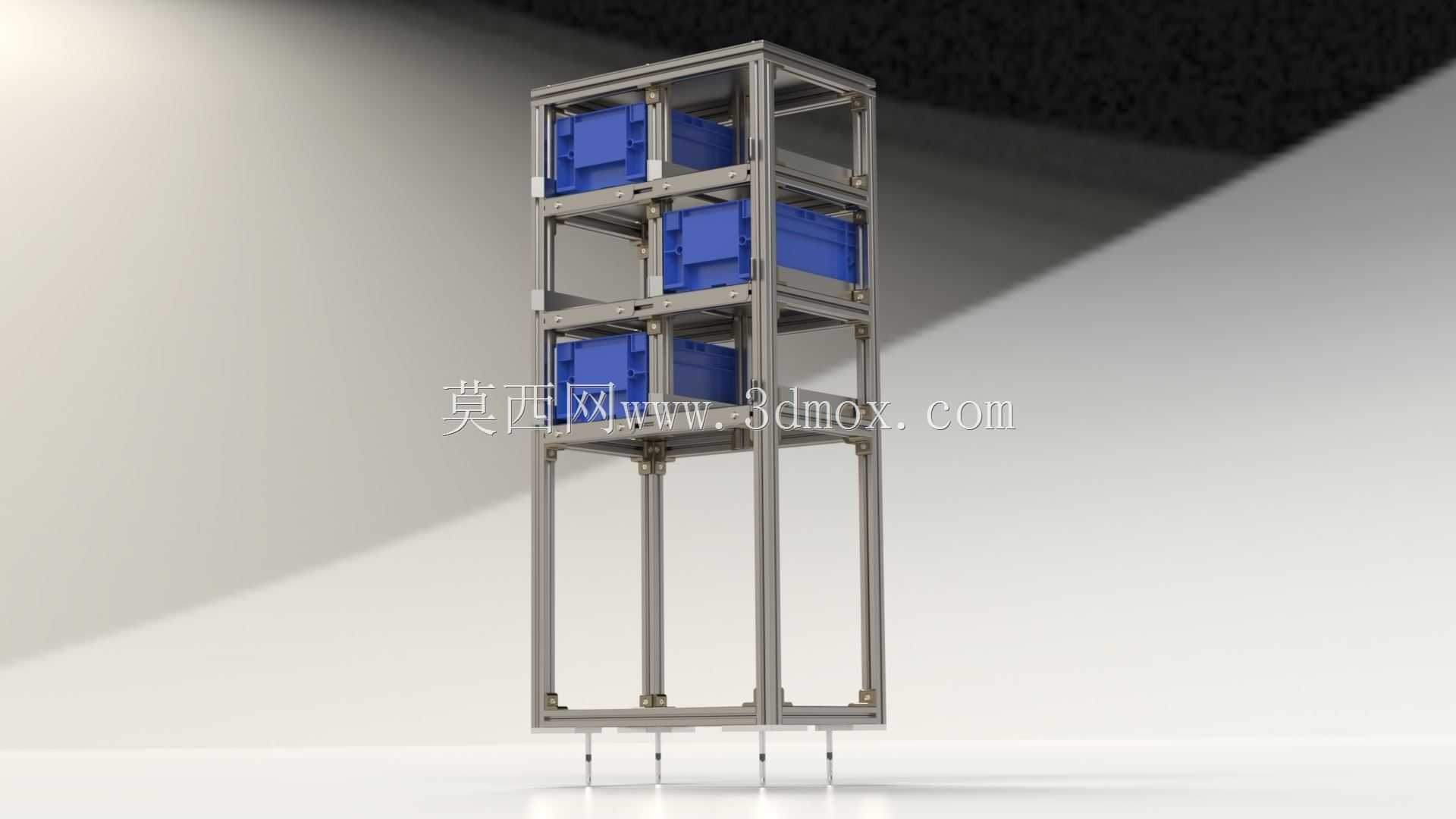

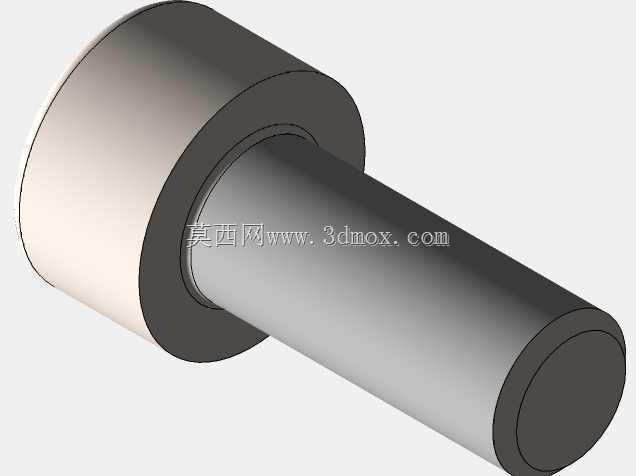

　　这款铝型材组装式架体所有零部件均可拆解，搬迁转运时不需要动用大型吊装设备，拆解后可通过普通周转车转运，重新组装后精度与刚性不会出现下降，适合经常需要调整工位布局的柔性生产车间使用。在实际使用场景中，这类架体可根据存放物料的类别，在每层放置不同颜色的周转箱做目视化区分，比如蓝色箱放置合格品、红色箱放置待检品、黄色箱放置不良品，配合架体上可加装的标识卡槽，能快速定位所需物料，减少作业人员寻找零件的时间损耗。架体的所有外露型材端面均安装端盖封堵，避免型材槽内积灰、落入金属切屑难以清理，同时也能避免尖锐的型材端面划伤作业人员，所有连接螺栓的头部均隐藏在型材槽内，不会突出架体表面勾挂衣物或者周转箱。
