钻孔定位夹紧工装夹具三维结构设计

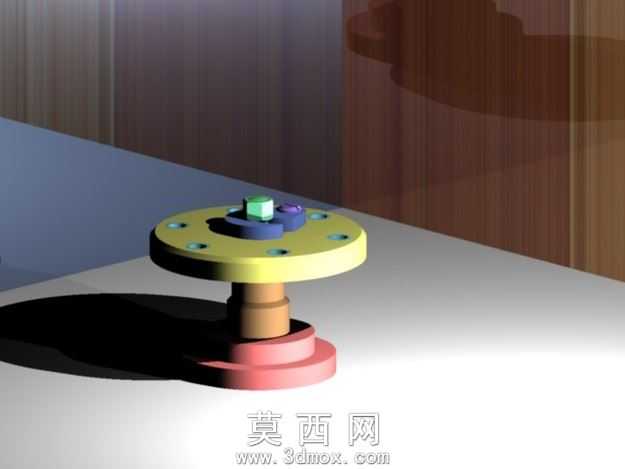

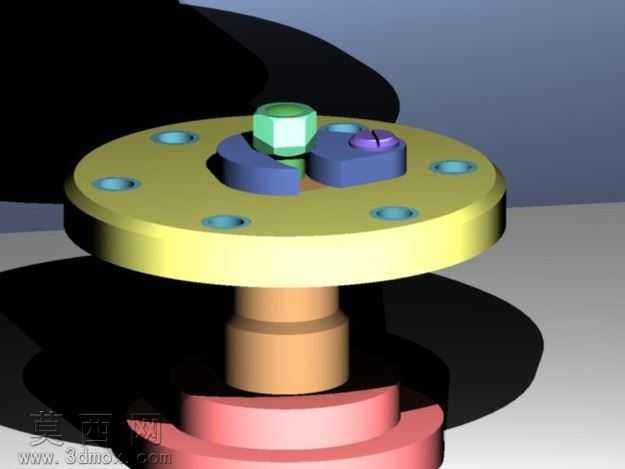

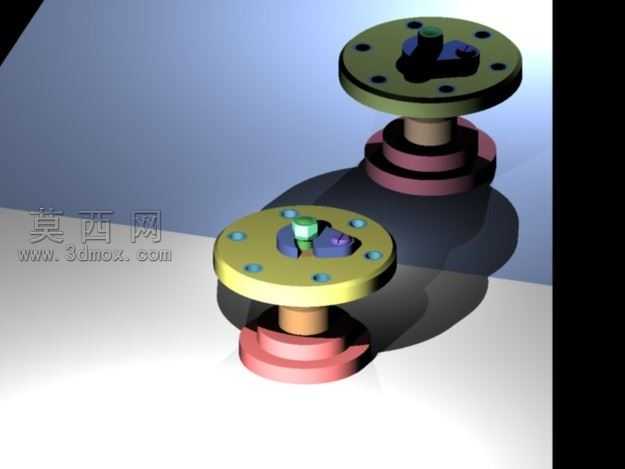

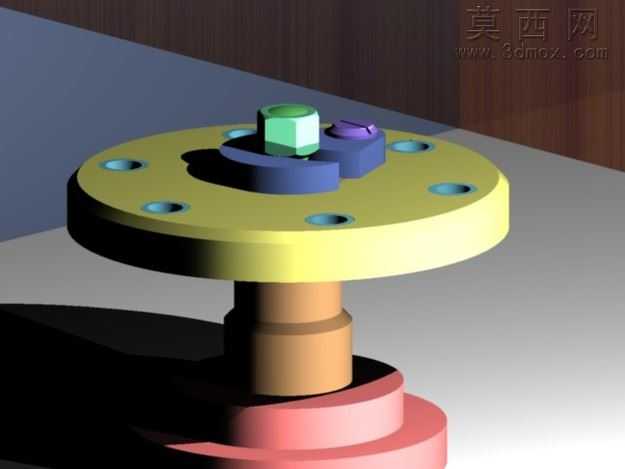

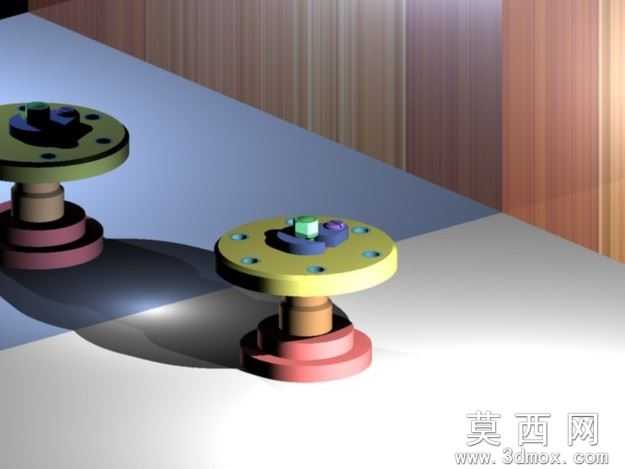

本作品为钻孔加工专用定位夹具的三维建模设计，整体采用分层式同轴结构布局，建模过程中严格遵循机械加工工装的设计规范，对各配合部件的尺寸公差、装配关系进行了精准还原。模型主体包含带定位孔的圆形法兰基座、中部阶梯式支撑轴、顶部工件定位夹紧模块三大核心部分，法兰基座上均匀分布六个安装沉孔，用于将整个夹具固定在钻床工作台面，建模时对沉孔的倒角、同轴度参数做了细节刻画，保证装配时的定位精度。顶部夹紧模块采用对称式布局，设置有六角锁紧元件与偏心压紧结构，分别对应工件的中心定位与侧向夹紧功能，建模过程中对螺纹配合面、压紧块的圆弧贴合面做了精细化处理，还原了实际工装的夹紧动作逻辑。渲染阶段采用了差异化材质区分不同功能部件：法兰基座赋予哑光金色金属材质模拟调质钢表面处理效果，支撑轴采用暖橙色哑光材质区分结构层级，夹紧定位块采用深蓝色工程塑料与金属材质搭配，锁紧螺母采用亮面金属材质突出操作部件，底部缓冲垫赋予粉红色橡胶材质，通过材质差异清晰展现各部件的功能属性。设计思路围绕钻孔加工的定位精度与装夹效率展开，通过同轴阶梯轴实现工件的快速径向定位，搭配偏心压紧结构实现工件的快速锁紧，无需额外工具即可完成装夹操作，同时钻套位置与待加工孔位精准对应，有效避免钻孔过程中的偏斜问题，模型完整还原了工装的装配间隙、运动行程等关键参数，可直接用于工装结构验证、加工工艺编排以及教学演示场景，各部件均可独立拆分编辑，方便后续进行参数化调整与衍生设计。
