北极冷却12pro鳍片式CPU散热装置

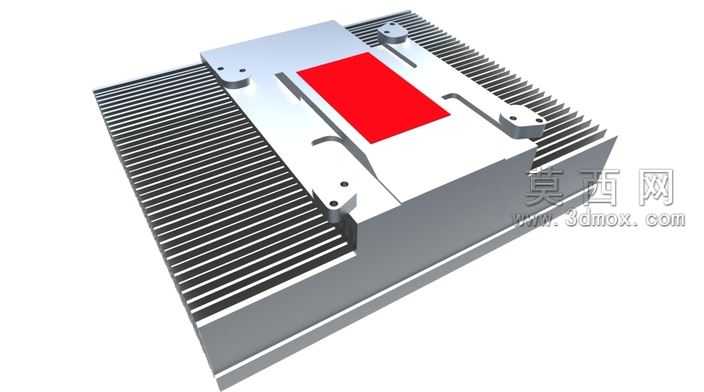

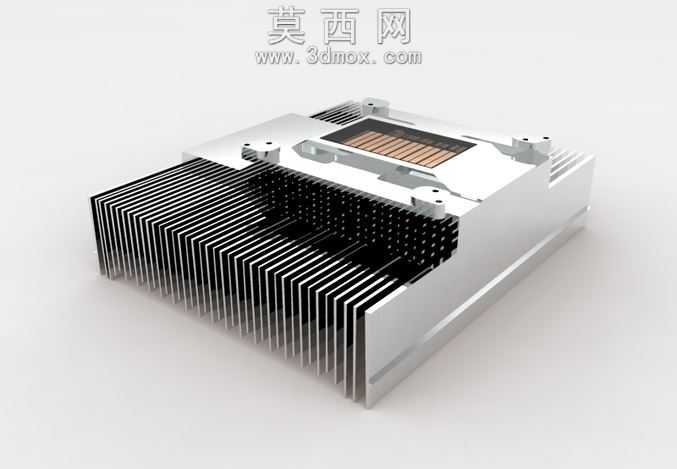

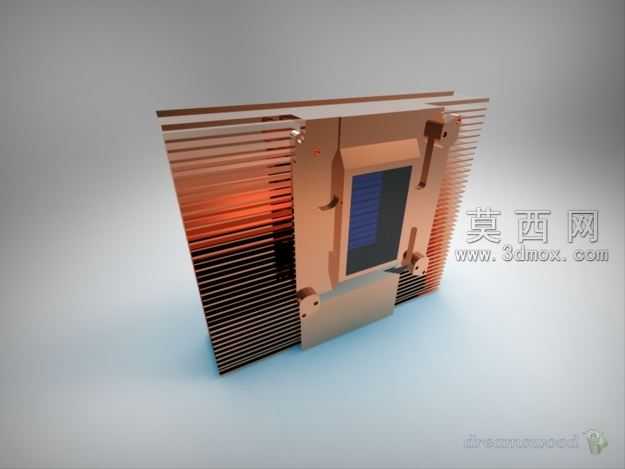

本散热装置采用三维建模软件完成全参数化结构设计，整体为典型的鳍片式被动散热架构，建模阶段先完成底座主体的特征绘制，底座采用平整导热接触面设计，预留多组安装定位孔位，孔位周边做凸台加厚处理，保障安装时的结构强度，避免锁附压力导致底座变形影响导热贴合度。中部核心导热区域预留方形热源接触位，对应红色标识的CPU核心接触区，建模时严格控制该区域的平面度公差，确保与发热源的紧密贴合。鳍片部分采用等间距平行排布设计，每一片鳍片的厚度、间距参数均经过散热效率优化，建模时通过阵列特征快速生成规整的鳍片组，鳍片与底座采用一体化连接结构，减少接触热阻提升导热效率。两侧的固定压片结构采用独立特征建模，压片上开设长条形调节孔位，可兼容不同孔距的主板安装需求，压片边缘做倒角处理避免安装时割手。渲染阶段采用modo完成材质与光影表现，主体散热结构赋予哑光铝合金材质，还原铝挤散热片的金属磨砂质感，核心热源区域使用高饱和度红色哑光材质做区分，清晰标识导热接触位置，场景采用柔和的侧上方打光，突出鳍片之间的层次感与结构立体感，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路上优先保障散热性能与安装兼容性，整体结构无冗余设计，在有限的体积内最大化鳍片散热面积，同时兼顾安装便捷性，压片的可调节设计让该散热器可适配多款同规格的CPU安装场景，一体化的鳍片底座结构也降低了生产加工的难度，适合批量量产。
