瓦力机器人创意造型三维设计作品

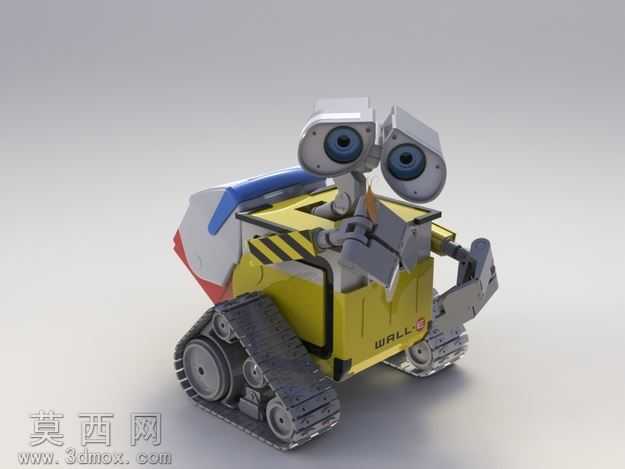

本作品以经典影视形象瓦力为原型开展三维设计，整体建模过程围绕还原角色辨识度与机械结构合理性展开，在SolidWorks环境中完成全零件建模与整体装配。建模初期先梳理角色的核心特征比例，确定方正的箱体主体、可活动双轴眼部、履带行走机构、前端机械臂这几个核心模块的尺寸关系，避免造型失真。主体箱体部分采用实体建模搭建基础轮廓，表面的警示条纹、品牌标识通过贴图与纹理映射实现，箱体边角做了符合工业设备质感的圆角处理，还原旧款作业机器人的厚重质感。眼部结构采用双独立转轴设计，分别实现眼部整体俯仰与单眼的小幅转动自由度，建模时对眼球的曲面做了光滑过渡处理，镜头部分赋予半透明玻璃材质，搭配金属质感的眼眶外壳，还原角色灵动的神态。行走部分的履带机构做了细节还原，包含驱动轮、负重轮、托带轮与履带片的完整装配，每片履带片都做了防滑纹理建模，履带与轮组的配合间隙经过调整，保证结构逻辑符合真实履带设备的运动规律，材质上做了做旧的金属磨损效果，模拟长期户外作业的使用痕迹。前端的作业机械臂采用多段铰接结构，每个关节处都做了轴与孔的配合设计，机械臂末端的夹持结构还原了原作的造型，手部的液压杆细节也做了建模呈现，赋予金属哑光材质。渲染阶段采用工作室柔光环境，调整金属、塑料、橡胶三类材质的反射参数：主体黄色外壳做了略带磨砂的塑料质感，履带与金属结构件调整粗糙度模拟磨损旧化效果，眼部镜头添加轻微的环境反射提升真实感，整体光影柔和，突出模型的结构层次与材质差异。设计过程中在还原影视形象的基础上，兼顾了机械结构的合理性，所有可动部位的连接逻辑都参考真实小型作业机器人的结构设计，既保留了卡通形象的辨识度，也具备机械设计的严谨性，可作为创意机械结构参考、3D打印原型或者动画展示素材使用。
