6立方米容积工业承载负载装置结构

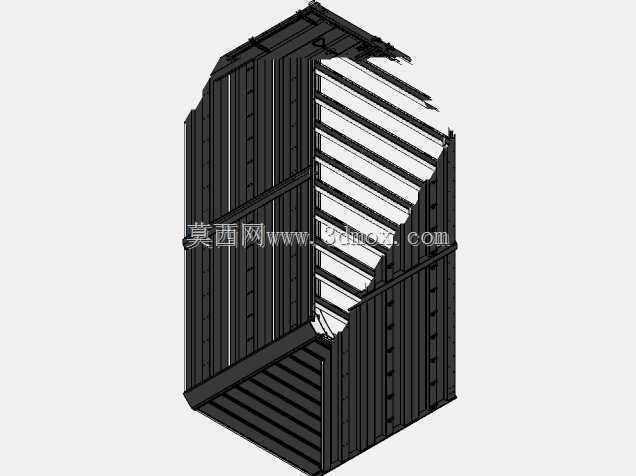

　　在散料转运、厂区物料周转、工程配套储装的实际作业场景里，这类6立方米级的承载负载装置，是衔接不同工序物料流转的核心配套结构，很多时候它会作为自卸类转运设备的核心承载舱段，也可单独作为固定工位的暂存料斗使用，适配砂石、粉状工业原料、建筑碎料、散装加工件等多种不同密度物料的承装需求，实际作业中能匹配常规厂区转运通道的通行宽度，也能适配标准装卸工位的对接高度，不会出现超宽超高无法通行、对接落差过大撒料的问题。做这个结构的三维设计时，首先要考虑的是不同工况下的受力分布，满载状态下物料的侧压力会集中作用在舱体的侧壁下半段，尤其是靠近底部折角的位置，长期受交变载荷容易出现焊缝开裂、板材形变的问题，所以在建模阶段就需要对侧壁做不等厚的加强筋布局，

　　底部承载区域的板材厚度要比上沿高30%左右，同时在折角位置做圆弧过渡处理，避免应力集中带来的结构失效。很多新手做这类承载结构的时候，容易只算静态满载的承重，忽略车辆行驶、吊装转运过程中的冲击载荷，实际作业里不管是配套自卸车做公路转运，还是厂区内叉车周转，起步、制动、颠簸带来的动态冲击载荷能达到静态值的1.5到2倍，所以在吊耳、连接支座的位置，需要额外做局部加厚处理，连接孔位要预留足够的装配余量，避免加工误差导致安装错位。外形尺寸上，6立方米的有效容积是经过实际场景校核的，整体外廓尺寸控制在常规道路通行的限界范围内，长度方向不会超出普通载货底盘的安装边界，宽度方向满足厂区单车道通行要求，高度方向在满载状态下的重心高度控制在合理区间，

　　不会因为重心过高导致转运过程中侧翻。舱体内部的卸料角度设计也很关键，针对散料的安息角参数，侧壁倾斜角度设置在45度到50度之间，保证卸料的时候物料能依靠自重完全滑出，不会出现粘壁、积料的问题，减少人工清理的工作量。如果是配套自卸设备使用，尾部的铰接支座位置要和举升机构的行程匹配，举升最大角度的时候，舱体尾部的下沿高度要和接料设备的进料口高度适配，避免卸料落差太大产生扬尘或者物料飞溅。结构的安装边界上，底部的连接梁间距和通用载货底盘的主梁间距保持一致，不需要额外做转接支架就能直接装配，侧面的吊耳位置对称布置，满足吊装作业的平衡要求，不管是车间内行车吊装还是户外汽车吊作业，都能保证起吊过程中舱体保持水平，不会出现倾斜滑落的风险。

　　另外在舱体的上沿位置，设计了外翻的加强边，一方面是提升上沿的结构强度，避免装卸物料的时候被装载机料斗撞变形，另一方面也可以作为人工清理舱体的时候的扶手点位，配套防滑结构能保障作业人员的安全。很多人觉得这类承载结构就是简单的焊接箱体，实际上在建模阶段就要考虑焊接工艺的可行性，板材的拼接焊缝要避开应力集中的位置，加强筋的布置要方便焊接作业，不会出现焊枪无法到达的死角，同时要控制焊接变形量，在板材拼接位置预留反变形余量，避免焊接完成后舱体出现尺寸超差，无法和底盘、举升机构装配。针对不同的物料特性，这个结构的内壁还可以根据需求加装耐磨衬板，衬板的安装孔位在建模阶段就已经预留，不需要后期重新打孔破坏主体结构，在运输磨琢性强的砂石、矿渣类物料的时候，加装衬板能把主体结构的使用寿命提升3倍以上，降低后期的维护成本。实际投产前的结构校核中，还要模拟偏载工况下的结构强度，也就是物料集中堆在舱体一侧的时候，侧壁和底部的形变是否在允许范围内，连接支座的受力是否超出材料的屈服强度，毕竟实际装卸作业里很难保证每次物料都完全均匀装载，偏载是非常常见的工况，如果只按理想均匀满载做校核，实际使用中很容易出现结构变形甚至开裂的问题。
