带铰接头100缸径150行程气缸结构

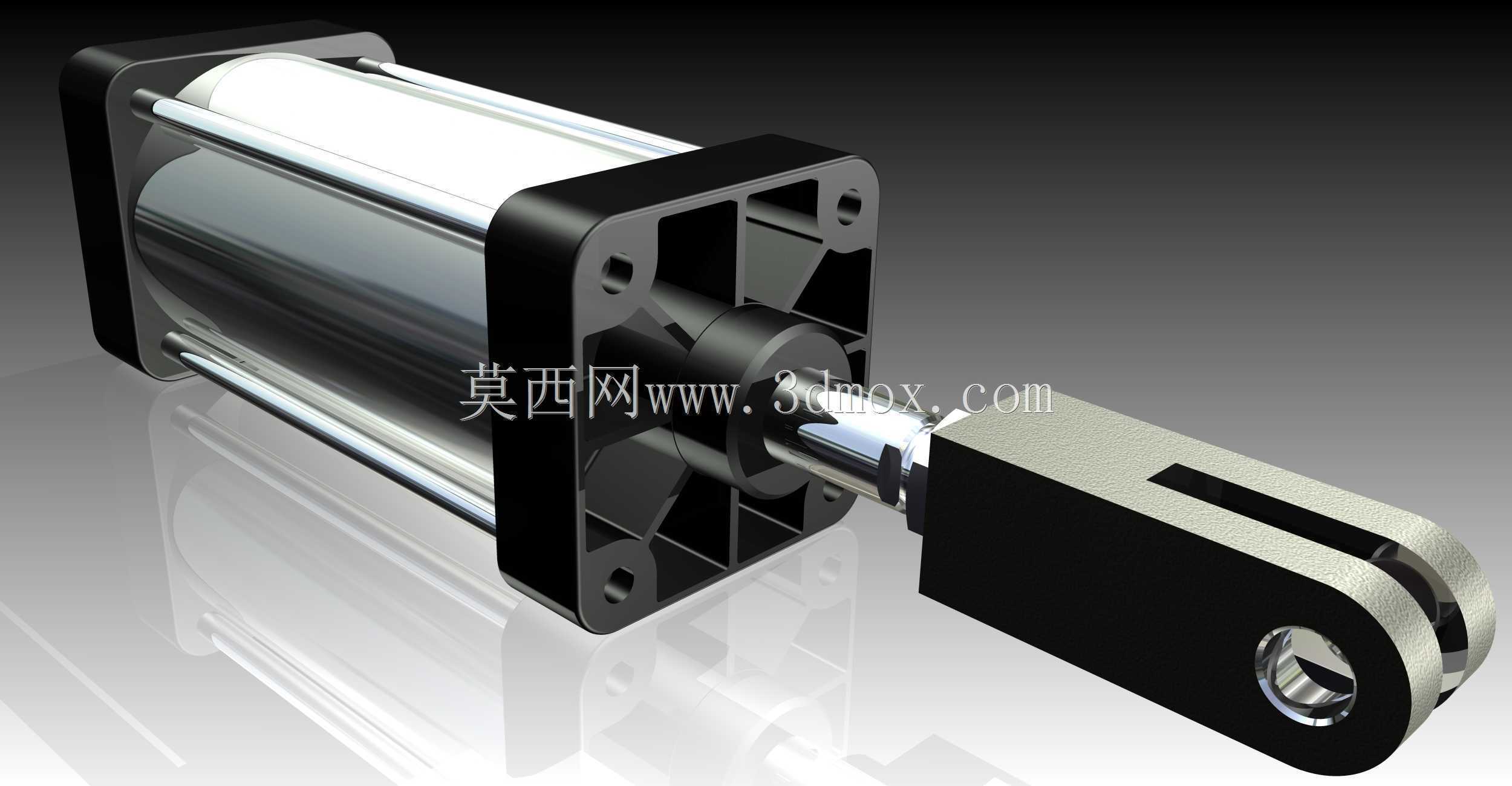

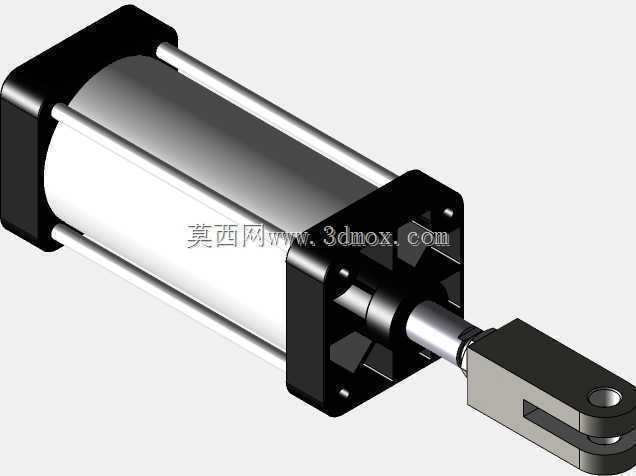

　　在自动化生产线的工件推送工位、工装夹具的夹紧回路、物流分拣线的挡停机构里，这类带单耳铰接头的气缸是出现频率极高的气动执行部件，和普通平尾安装的气缸不同，铰接头的存在允许气缸在工作过程中随负载的小幅摆动自适应调整角度，避免活塞杆承受额外的径向弯矩，大幅降低密封件的偏磨风险，延长元件的实际使用寿命。从结构设计逻辑来看，这款气缸采用了标准的方形端盖拉杆式结构，四根沿缸筒周向均匀分布的钢制拉杆将前后端盖与铝合金缸筒拉紧锁固，这种结构的优势在于加工装配难度低，后期维护时只需松开拉杆螺母即可更换内部活塞密封、导向环等易损件，相比一体挤压成型的缸筒结构，维护成本更低，也更适合工况相对复杂、现场维护条件有限的生产场景。缸径设定为100mm，在0.

　　5MPa的常规工厂供气压力下，理论输出推力可以接近4000N，足够应对大多数中载工况下的直线推压、顶升、夹紧动作，150mm的行程则覆盖了绝大多数工装夹具开合、短距离工件移位的需求，不会因为行程过长导致活塞杆屈曲风险升高，也不会因为行程过短无法满足动作行程要求。前端盖处集成了组合式导向结构，内置含油铜导向套与防尘密封圈，既可以为活塞杆伸出缩回提供稳定的径向支撑，避免活塞杆伸出过长时出现下垂抖动，也能阻挡车间环境里的粉尘、切削液、焊渣等杂质进入缸筒内部，破坏活塞与缸壁之间的密封面。尾部的单耳铰接头采用了带自润滑衬套的铰接孔设计，安装时可以通过配套的销轴与设备机架上的安装座铰接，不需要额外加工高精度的同轴安装孔，

　　对现场安装的公差容忍度更高，哪怕机架上的安装座存在小范围的角度偏差，气缸也可以通过铰接处的转动自动补偿，不会出现憋缸、动作卡滞的问题。在实际选型应用时，需要注意安装边界的预留：气缸完全缩回时的总长度要小于安装位的最小空间尺寸，完全伸出时活塞杆前端连接的负载不能超出设备的运动干涉范围，同时铰接点的位置要与负载的摆动中心匹配，避免气缸动作过程中出现横向拉扯力。缸筒表面采用了硬质阳极氧化处理，内壁粗糙度控制在Ra0.8以下，既可以降低活塞密封圈运动时的摩擦阻力，提升气缸动作的响应速度，也能避免长期使用后缸筒内壁出现锈蚀、划痕导致的内泄漏问题。前后端盖采用了压铸铝合金材质，在保证结构强度的前提下尽可能降低元件自重，降低安装机架的承重负担，

　　端盖上的气路口采用标准的内螺纹接口，可以直接匹配工厂常用的快插气管接头，不需要额外配置转换接头，现场装配效率更高。这类气缸在设计建模时，需要重点关注几个配合尺寸的公差：活塞杆与导向套的配合间隙要控制在合理范围，间隙过大会导致密封失效、活塞杆晃动，间隙过小则会增大摩擦阻力，导致气缸动作卡顿；拉杆的分布位置要与端盖上的安装孔完全同轴，避免装配时端盖受力不均导致缸筒密封处出现漏气；铰接孔的中心高要与活塞杆的轴线保持在同一平面，否则气缸动作时会产生额外的扭转力矩，加速铰接衬套的磨损。在气动回路配置上，这类气缸通常会搭配排气节流阀进行速度调节，通过调整气缸排气侧的气流量来控制活塞杆伸出缩回的速度，避免动作速度过快导致的冲击碰撞，在一些对停止位置精度有要求的工位，还可以在行程两端搭配磁性开关，通过检测活塞上的磁环位置来反馈气缸的动作到位信号，实现整套机构的自动化逻辑控制。和其他类型的气动执行元件相比，这种拉杆式铰接气缸的通用性极强，只要安装尺寸、行程、输出力匹配，就可以直接替换不同品牌的同规格产品，不需要对设备结构做额外修改，在设备改造、老旧元件替换的场景下优势十分明显。建模过程中对所有安装孔位、铰接尺寸、接口螺纹都做了标准化处理，完全符合行业通用的安装尺寸规范，设计人员在做设备布局时可以直接调用，不需要反复核对安装尺寸，能有效缩短整体的设计周期。
