小型螺杆式手动平口夹紧夹具

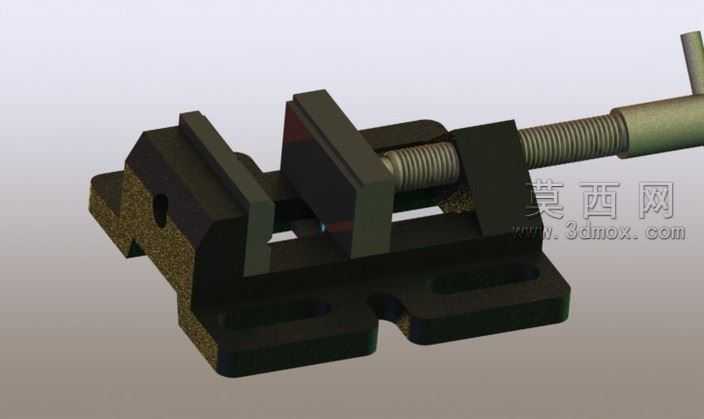

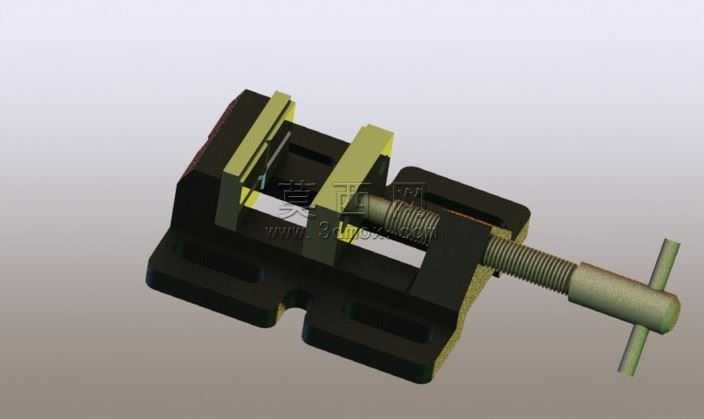

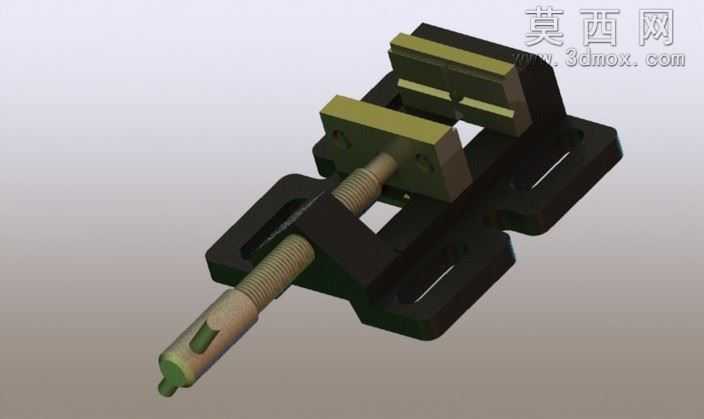

本作品为小型螺杆式手动平口夹紧夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工零件的公差配合逻辑，对各部件的装配关系进行了精准约束，确保模型可直接用于后续的工程图导出与结构验证。模型整体采用分体式建模思路，分别构建固定钳身、活动钳身、传动螺杆、摇柄、导轨滑块、钳口垫板六大核心部件，各部件之间通过同轴、重合、距离等装配约束完成组装，完整还原了实物的运动逻辑，转动摇柄时活动钳身可沿固定钳身的导轨做平稳直线往复运动，实现对工件的夹紧与松脱动作。材质渲染阶段，固定钳身与活动钳身采用铸铁哑光材质，还原铸造五金件的粗糙磨砂质感，表面添加轻微的使用磨损痕迹提升真实感；传动螺杆与摇柄采用45号钢镀锌材质，呈现金属冷亮光泽，螺纹部分做精细化建模，还原梯形螺纹的牙型轮廓与螺距细节；钳口垫板采用淬火合金钢材质，表面做竖向防滑齿纹理建模，模拟实际使用中增大夹持摩擦力的结构设计。设计过程中充分考虑了小型夹具的实用场景，整体结构紧凑小巧，底座预留两个安装孔位，可通过螺栓固定在工作台面使用，钳口最大张开距离适配小型零件的加工、打磨、装配等夹持需求，螺杆传动结构具备自锁特性，夹紧后不会自行松脱，夹持稳定性强。模型在渲染时采用三点布光方案，主光从侧上方照射凸显金属部件的轮廓质感，辅光弱化阴影死黑区域，背景采用浅灰色渐变突出夹具主体结构，最终呈现的效果图清晰展示了夹具的整体外观、部件组成与结构特点，可用于五金工具产品展示、机械教学演示、工装设计参考等场景。
