壁挂式门禁按键操作终端壳体结构

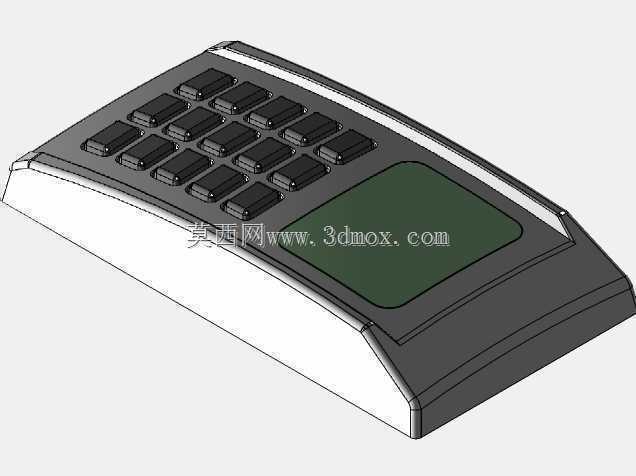

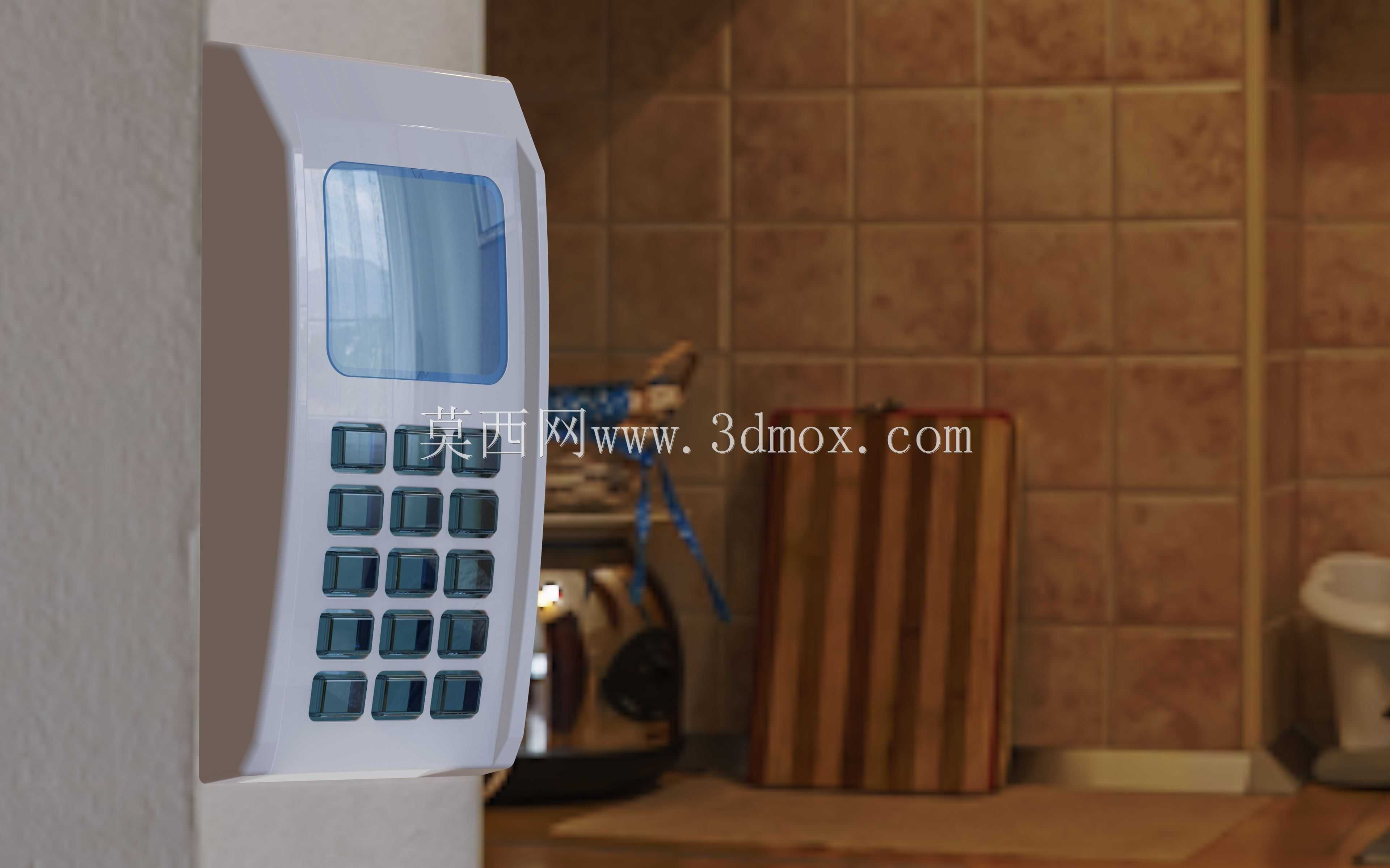

　　这类壁挂式操作终端壳体，日常多部署在单元楼出入口、办公区通道闸机旁、厂区重点区域门禁点位，核心作用是承载内部读卡模块、按键控制板、显示模组与接线端子，为内部电子元器件提供可靠的物理防护，同时预留适配人员操作的交互界面，避免户外粉尘、溅水、意外磕碰对内部电路造成损伤。从实际安装场景来看，这类壳体的背部预留了标准86底盒适配的安装孔位，安装时无需额外定制固定支架，直接贴合墙面完成固定即可，整体突出墙面的厚度控制在合理范围，不会对通道通行造成剐蹭阻碍，侧边做了小弧度的倒角处理，过往人员意外触碰时不会产生尖锐剐蹭的风险。壳体正面的布局完全围绕人员操作逻辑设计，上方的显示窗口做了内凹的沉台设计，可直接嵌入透明防护镜片，

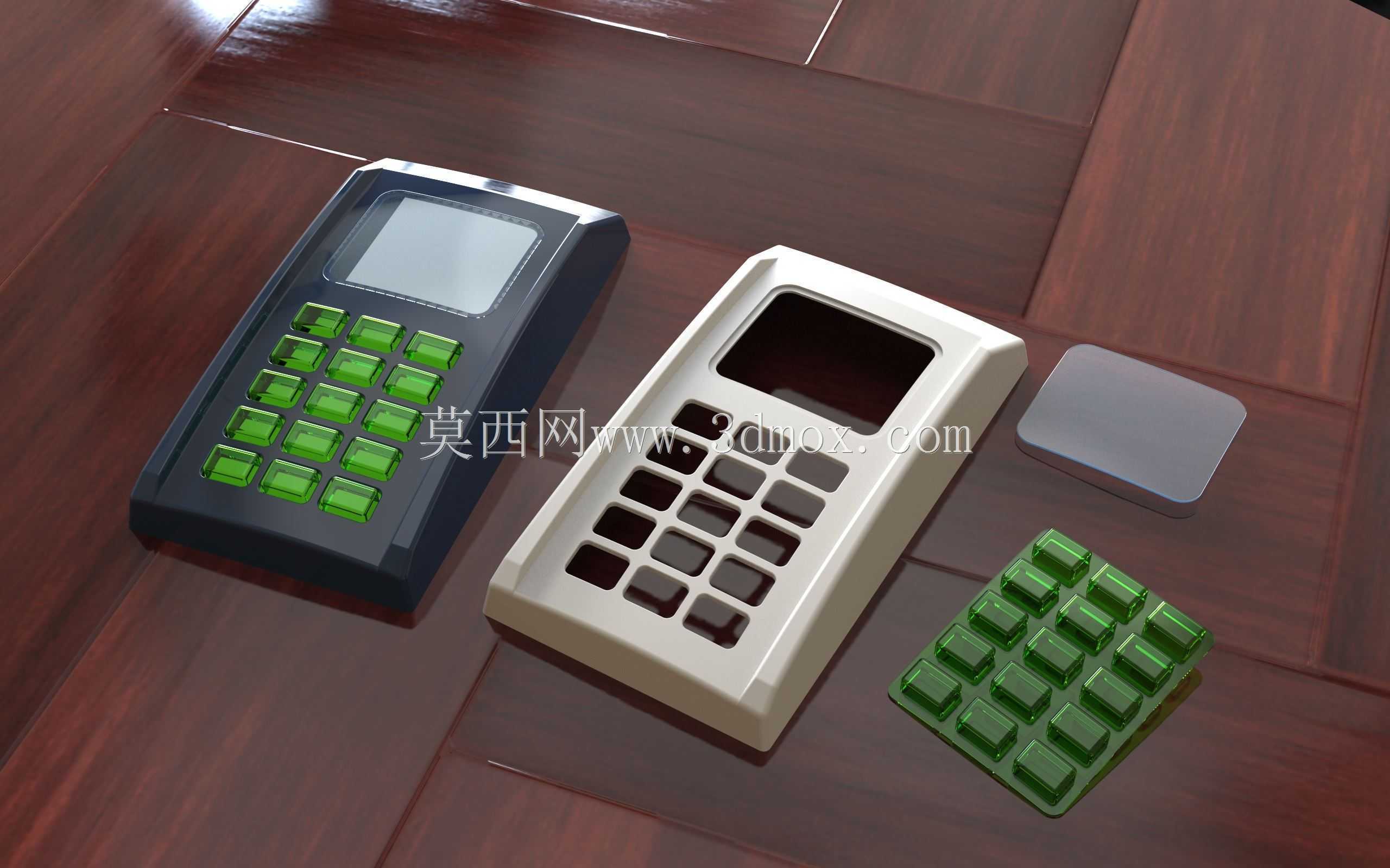

　　镜片与壳体配合处预留了密封胶条的安装槽，能有效阻挡日常清洁时的溅水、空气中的浮尘进入壳体内部；下方的按键区域做了均匀的矩阵式开孔，每个按键孔位的边缘都做了微小的脱模斜度，既方便按键键帽的装配，也能避免长期按压后键帽出现卡滞问题，按键区域的表面略低于壳体正面平面，可减少日常搬运、安装过程中对按键的意外挤压触发。设计过程中采用实体与曲面混合的建模思路，壳体侧边的过渡曲面并非简单的直角倒圆角，而是根据手持安装时的握持弧度做了曲率连续的过渡处理，安装人员单人托举壳体对准底孔时，手部贴合侧边不会产生硌手的不适感；上下壳体的配合采用卡扣加螺丝的双重固定结构，侧边隐藏式卡扣可实现装配时的快速定位，四角的螺丝柱做了加厚的筋位补强，

　　长期反复拆装维护也不会出现柱体断裂的问题，螺丝孔位外侧预留了装饰堵头的安装位，装配完成后可遮挡螺丝头，兼顾外观整体性与防护性。壳体内部的筋位布局完全适配常规门禁控制板的安装尺寸，围绕电路板固定孔位设置了对应的支撑柱，柱体高度严格控制，确保电路板安装后与壳体内壁预留足够的走线空间，显示模块与按键板的连接排线可顺着内部预留的走线槽排布，避免装配时排线被上下壳挤压造成线路破损；接线区域位于壳体下方，预留了标准的格兰头安装开孔，外部电源线、信号线可通过格兰头进入壳体内部，接线完成后拧紧格兰头即可实现进线处的密封防护，适配户外半露天场景的使用需求。从尺寸边界来看，这类壳体的整体宽度适配成年人单手握持的尺寸范围，

　　高度刚好覆盖显示区与按键区的排布需求，不会因尺寸过大造成墙面空间的浪费，也不会因尺寸过小导致按键排布过于紧凑，人员输入密码时容易出现误触；壳体正面的显示窗口倾斜角度经过反复调整，人员站立操作时视线可垂直对准显示面，无需刻意低头或侧身就能清晰查看屏幕显示的提示信息，按键区域的高度刚好对应成年人自然站立时手部的舒适操作高度，长期操作也不会产生手臂酸胀的问题。壳体的材质适配常规的ABS注塑工艺，壁厚控制在均匀的合理区间，曲面过渡位置没有出现壁厚突变的结构，可有效避免注塑过程中出现缩痕、翘曲等成型缺陷，外表面可根据实际使用场景做磨砂或者晒纹处理，减少日常使用过程中指纹、划痕的残留，长期使用也能保持较好的外观状态。
